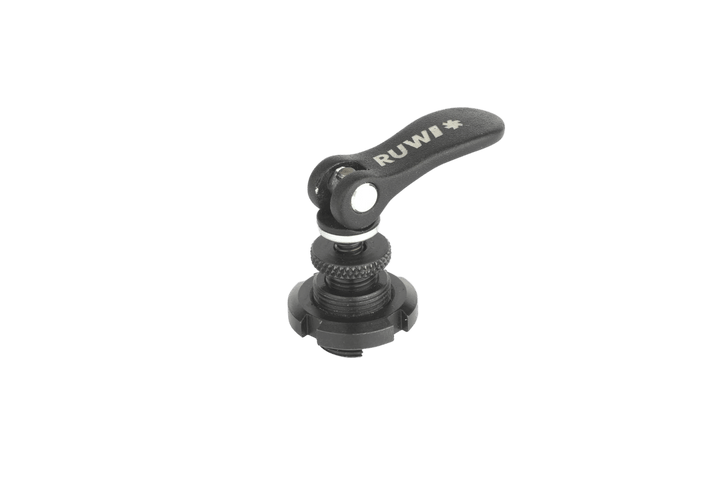

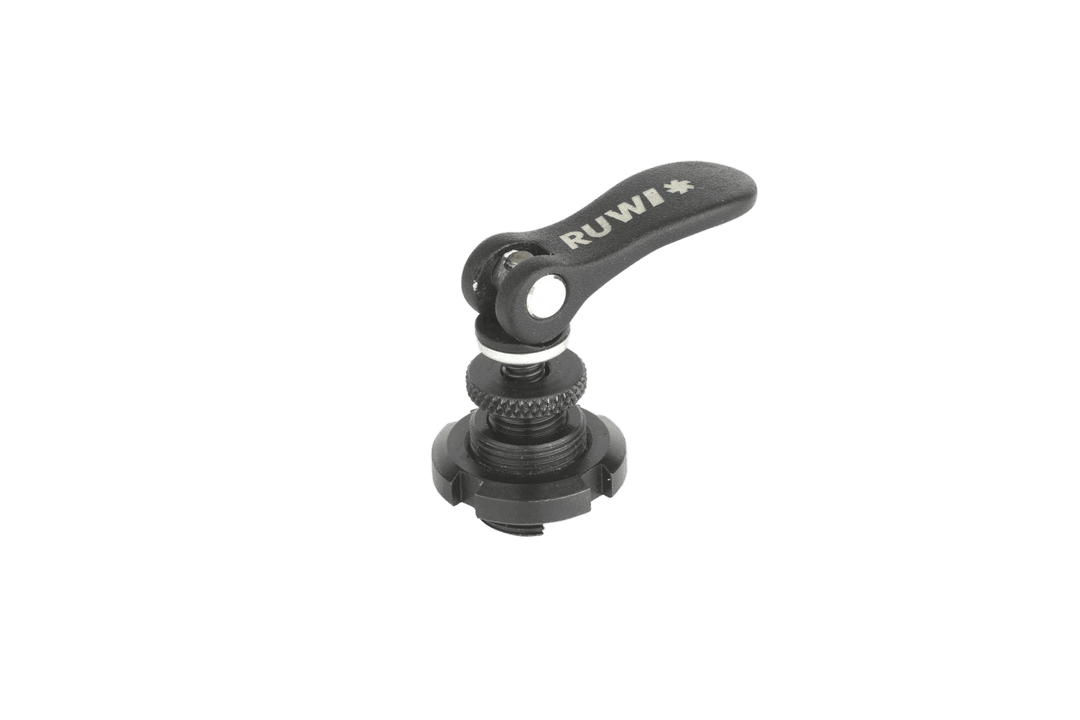

Serrage rapide de ø 15 mm avec filetage extérieur et écrou de serrage pour rainure

Le serrage rapide « RUWI » avec filetage extérieur et écrou de serrage est la version vissée des serre-profilés en aluminium « RUWI » : alors que la variante standard s’insère dans la rainure du profilé à l’aide d’un « écrou coulissant », celle-ci est solidement vissée grâce à son filetage extérieur – pour les points de serrage qui restent en place de manière permanente. Le serrage s’effectue comme pour toute la gamme sans outil: basculer le levier excentrique de 90 degrés, la pièce est solidement maintenue – ramener le levier en position initiale, elle est libérée.

Il existe deux tailles : Ø 15 mm avec filetage M15 × 1 pour rainure 6 (Item) et Ø 20 mm avec filetage M20 × 1 pour rainure 8 – où l'on distingue les profilés Item et Bosch, car les deux systèmes présentent des formes différentes rainures pour une même largeur de rainure. La force de serrage ( force de serrage ) est d’environ 2 kN (Ø 15) ou 3 kN (Ø 20), générée avec un effort manuel minimal sur le levier. Le corps de base est en acier, le levier excentrique en fonte d’aluminium thermolaquée, fabriqué en Allemagne.

Voici comment l'utiliser

• Mise en place de points de serrage fixes : l'écrou de serrage fixe définitivement le dispositif de serrage en place ; le point de serrage reste en place même lorsque les pièces à usiner changent à chaque cycle.
• Construction de dispositifs et d'équipements : serrer et desserrer les butées et les supports de composants en quelques secondes – le levier remplace l'outil de réglage.
• Construction mécanique et prototypage : montages changeant fréquemment sur des positions fixes vissées.
• Aménagement de stands : montage et démontage rapides des structures en profilés d'aluminium – les points de fixation restent les mêmes à chaque montage.

Est-ce que cela s'adapte à ton profilé en aluminium ?

C'est ton profil qui te permettra de déterminer la largeur de rainure dont tu as besoin : rainure 6 s'adapte généralement aux profils de 20 et 30, tandis que rainure 8 convient aux profils de 40. Lors de la commande, sélectionnez en conséquence l'article rainure 6 (Ø 15), l'article rainure 8 ou l'article rainure 8 Bosch (tous deux Ø 20) : c'est la forme de la rainure qui est déterminante, et pas seulement la largeur. La hauteur totale permet un usinage à plat : 39 mm pour Ø 15, 50 mm pour Ø 20, avec respectivement 7 et 9 mm hauteur de réglage pour l'épaisseur de la pièce.

Si le point de serrage doit se déplacer avec la structure, opte pour la version avec « écrou coulissant »; tu trouveras les tailles plus grandes et les autres largeurs de rainure dans l'aperçu des serre-rapides.

Téléchargements

• Mode d'emploi des attaches rapides (PDF)

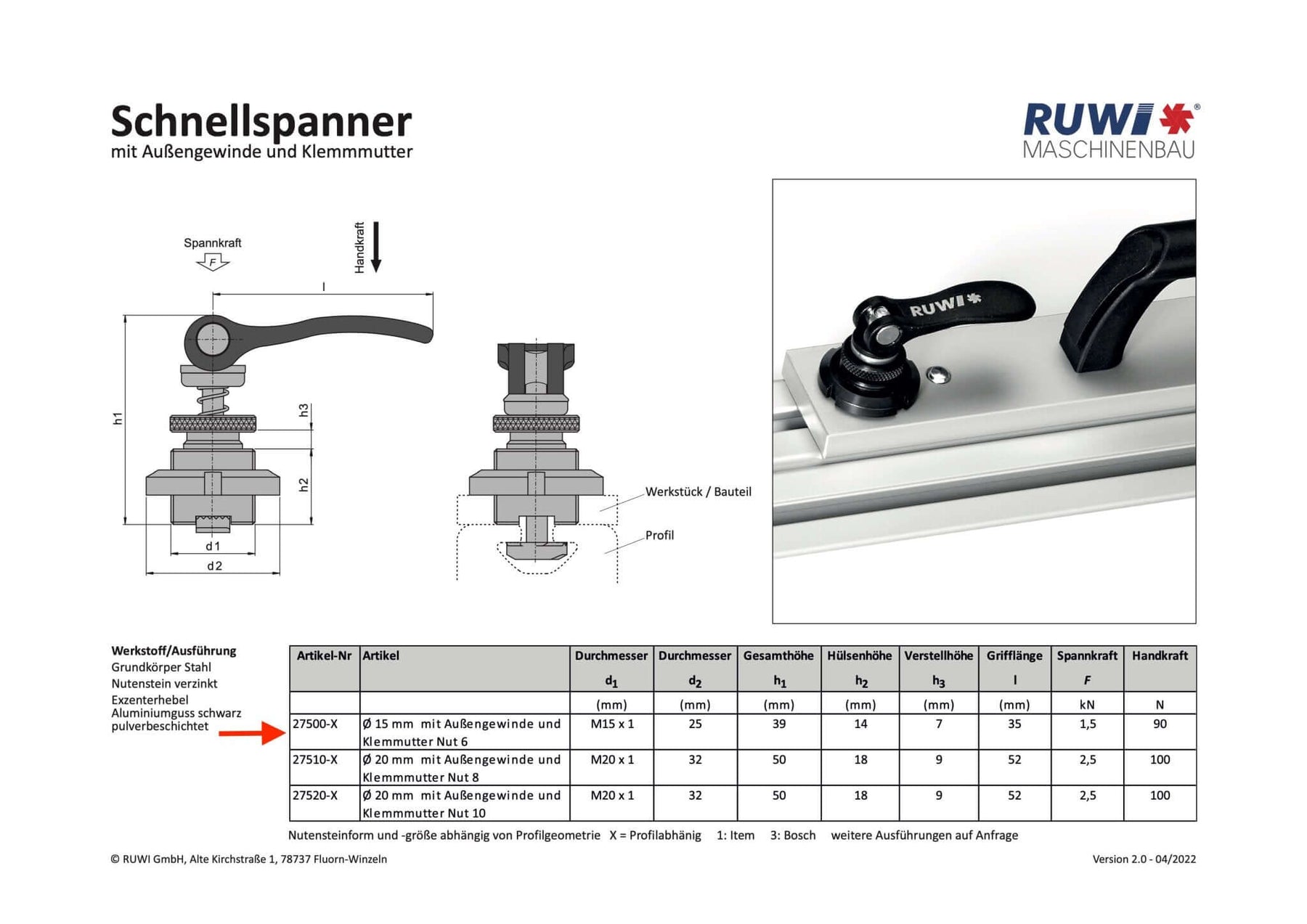

• Fiche technique des attaches rapides (PDF)

Tous les détails

Dimensions
Corps de base : Ø 15 mm (RUWI27500-1) ou Ø 20 mm (RUWI27510-1, RUWI27510-3)
hauteur totale: 39 mm (Ø 15 mm) ou 50 mm (Ø 20 mm)
hauteur de réglage : 7 mm (Ø 15 mm) ou 9 mm (Ø 20 mm)

Filetage
Filetage extérieur : M15 × 1 (Ø 15 mm) ou M20 × 1 (Ø 20 mm), avec écrou de serrage

Compatibilité
rainure: 6 (Item, Bosch et profilés compatibles) pour Ø 15 mm, rainure 8 à 10 pour Ø 20 mm (RUWI27510-1 adapté aux profilés Item, RUWI27510-3 adapté aux profilés Bosch)

force de serrage
force de serrage: env. 2 kN (Ø 15 mm) ou env. 3 kN (Ø 20 mm)

Matériau
Corps de base : acier
Levier excentrique : fonte d'aluminium, thermolaqué
