Serrage rapide ø 20 mm rainure avec filetage extérieur et écrou de serrage pour rainure 10

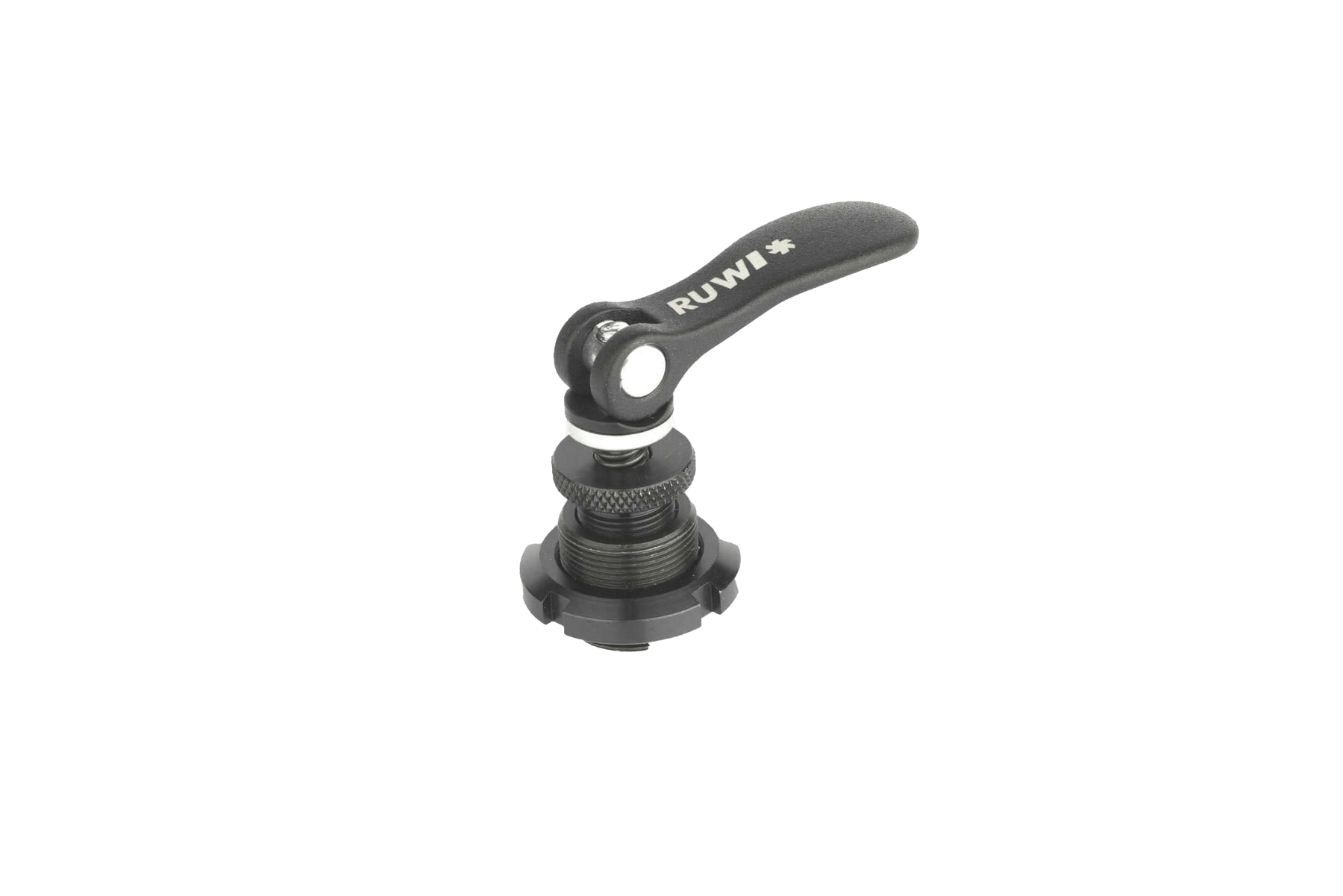

Le serrage rapide « RUWI » de Ø 20 mm à filetage extérieur est la version à visser destinée aux profilés en aluminium de la série « rainure 10». Son « écrou coulissant » s'insère dans la rainure du profilé ; grâce au filetage extérieur M20 × 1 et à l'écrou de serrage fourni, vous pouvez le fixer solidement à votre dispositif. Le serrage s'effectue sans outil: basculez le levier excentrique, le composant est bloqué ; ramenez le levier en position initiale, il est libéré.

Grâce à ce levier, vous pouvez exercer une force d'environ 3 kN force de serrage avec un effort minimal. Vous pouvez régler l'hauteur de réglage e de 9 mm en fonction de votre pièce ; avec une hauteur totale de 50 mm, l'encombrement reste réduit. Le corps de base est en acier bruni, le levier excentrique en fonte d'aluminium thermolaquée, fabriqué en Allemagne.

Voici comment l'utiliser

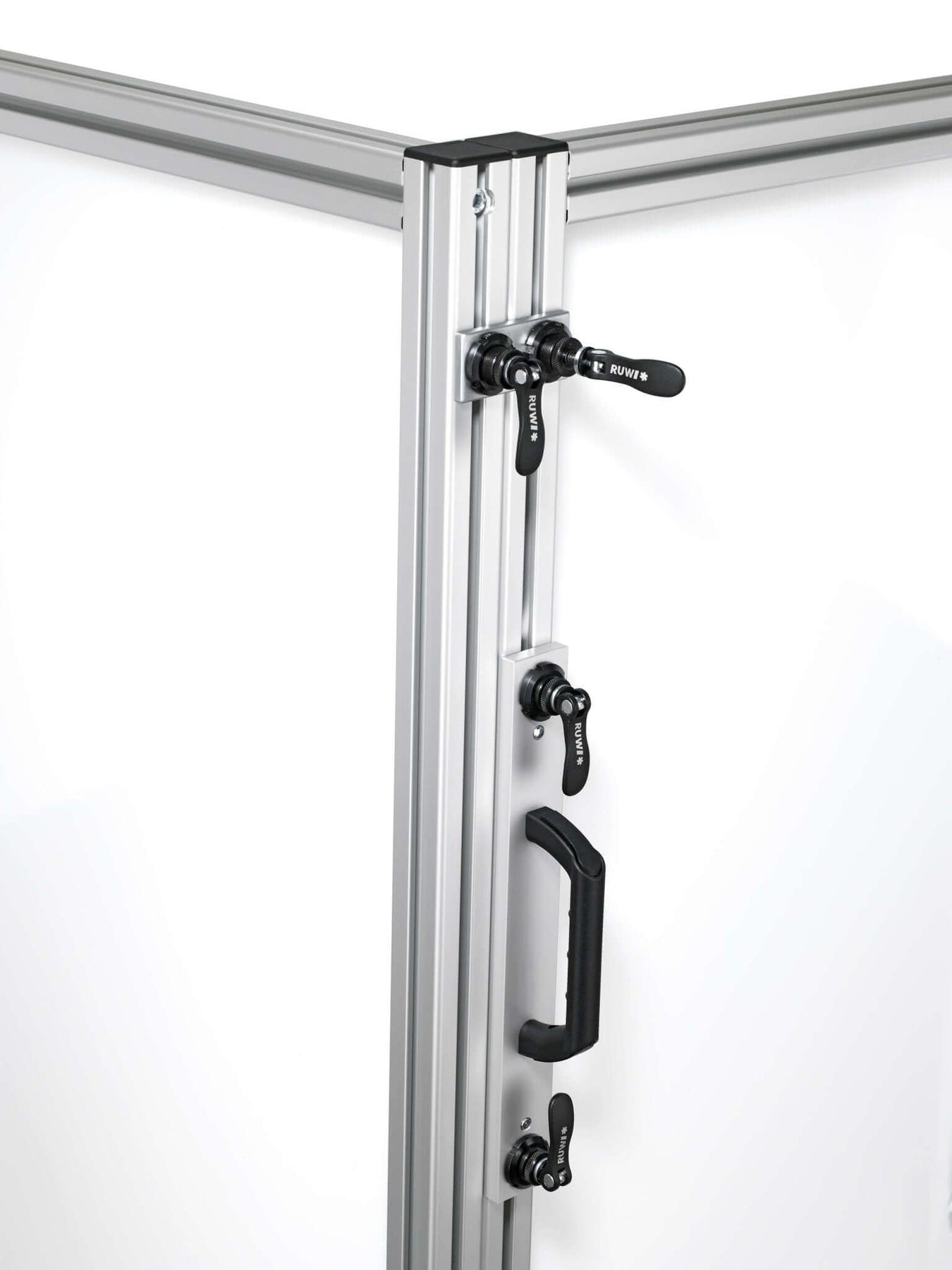

• Points de serrage fixes sur les grands châssis profilés : l'assemblage vissé maintient durablement le point de serrage en place dans la construction d'installations et de machines spéciales, même en cas de vibrations.
• Construction de dispositifs et d'équipements : serrer et desserrer les butées et les supports de composants en quelques secondes – le levier remplace l'outil de réglage.
• Synchronisation en série : actionner le levier, le composant est en place – relâcher le levier, composant suivant ; les hauteur de réglage s de 9 mm compensent les légères variations d'épaisseur.
• Construction de stands d'exposition et chaînes de montage : structures changeant fréquemment, montées sur des emplacements fixes et récurrents.

Est-ce que cela s'adapte à ton profilé en aluminium ?

rainure 10 correspond à la largeur de rainure des grandes séries de profilés. Lors de la commande, tu dois choisir l'écrou coulissant e pour les profilés Item ou Bosch : bien que la largeur de rainure soit identique, ces deux systèmes présentent des formes de rainures différentes rainures, d'où l'existence de modèles distincts : c'est la forme de la rainure qui est déterminante, et pas seulement sa largeur.

Si vous avez besoin d'un modèle plus petit rainure, il existe une version à filetage extérieur pour les diamètres rainure 6 et rainure 8; si le point de serrage doit se déplacer avec la structure sans être vissé, optez pour le serrage rapide avec écrou coulissant pour les diamètres rainure 10. Tous les modèles sont présentés dans l'aperçu des serrages rapides.

Téléchargements

• Mode d'emploi des attaches rapides (PDF)
• Fiche technique des attaches rapides (PDF)

Tous les détails

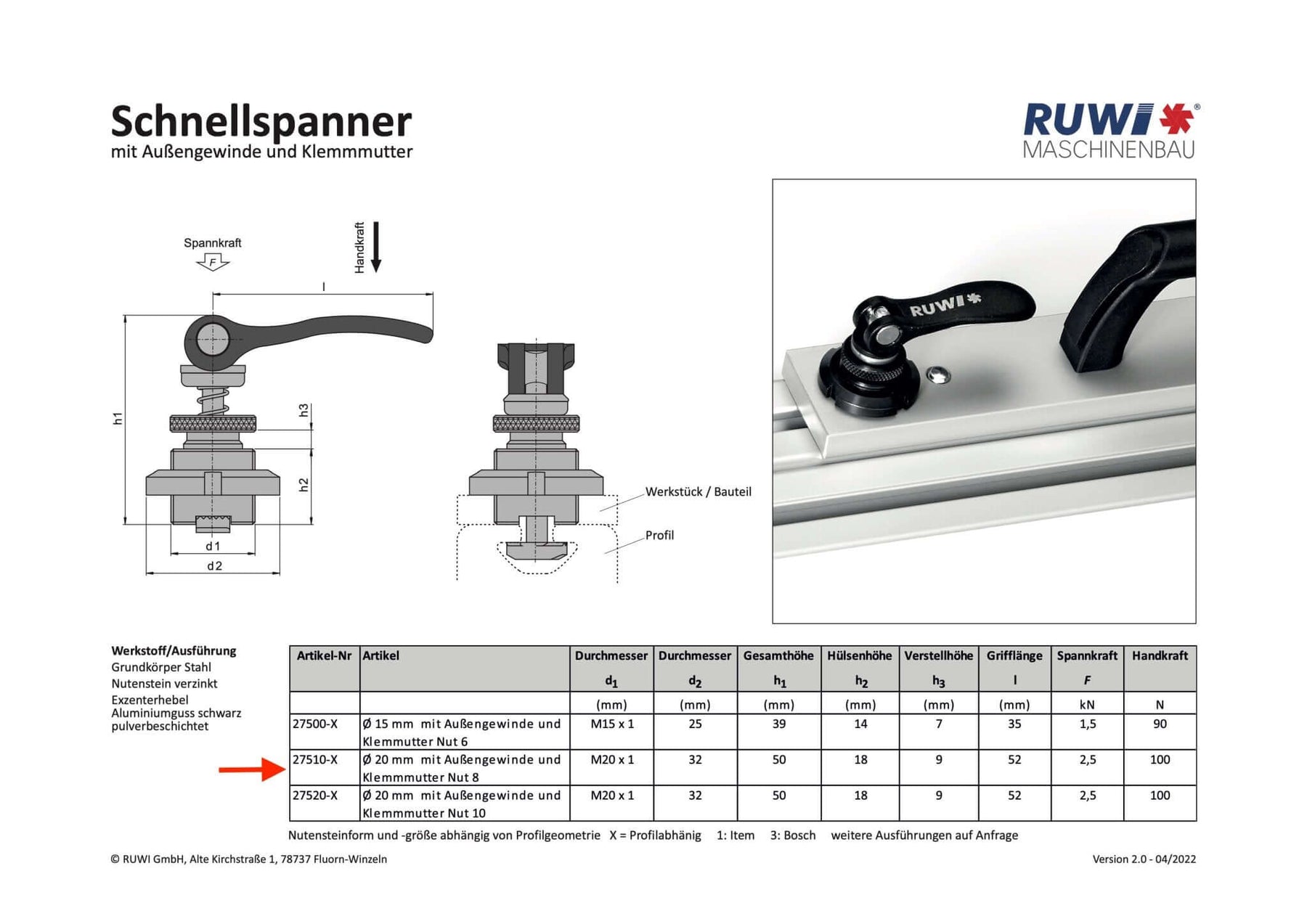

Dimensions
Corps de base : Ø 20 mm
hauteur totale : 50 mm
hauteur de réglage : 9 mm

Filetage
Filetage extérieur : M20 × 1, avec écrou de serrage

Matériau
Corps de base : acier, bruni
Levier excentrique : fonte d'aluminium, thermolaqué

Compatibilité
Profilés : profilés système en aluminium, rails en Trainure, tables à rainures (rainure 10, Item) pour RUWI27520-1
Profilés : profilés Bosch et profilés système en aluminium compatibles, rails en Trainure, tables à rainures (rainure 10) pour RUWI27520-3
