Équerre de serrage avec système de serrage rapide - RUWI I Outils pour les professionnels du bois

Équerre de serrage avec système de serrage rapide pour rainure

€38,77

TVA comprise hors frais de port

Calculé pour ton entreprise

Déductible immédiatement l'année de l'achat

Moins de 800 € nets : le montant total vient réduire ton bénéfice de l'année d'achat · 38,77 € bruts

Calculer avec ton taux d'imposition →Quel dispositif de serrage convient à votre pièce ? Accéder au guide de sélection →

Indications concernant un taux d'imposition de 30 % et le rachat d'une entreprise – ce n'est pas un conseil fiscal.

Taille des attaches rapides

rainure 6 articles

rainure 8 articles

rainure 8 Bosch

qualité artisanale

Par des professionnels du bois, pour des professionnels du bois

Une livraison rapide et fiable

En stock – livré dans votre atelier sous 3 à 5 jours ouvrés
En cours de réapprovisionnement – bientôt de nouveau disponible

Nos outils sont expédiés par DPD et DHL et te sont généralement livrés sous 3 à 5 jours. Tu recevras le numéro de suivi par e-mail.

Nos outils les plus volumineux sont expédiés par la société de transport Schenker et sont livrés en quelques jours ouvrés. Si tu le souhaites, le transporteur peut également venir à la date de ton choix ; tu peux alors convenir d'un rendez-vous par téléphone avec lui.

Dimensions de l'emballage
• Expédition dans un carton par DHL ou DPD
• Dimensions : 190 × 140 × 50 mm

Nos outils et nos machines sont conçus pour une utilisation à long terme. Nous n'utilisons que des composants de haute qualité et avons acquis une grande expérience qui nous permet d'éviter les problèmes en atelier. C'est pourquoi nous n'avons aucun problème avec les demandes de garantie, même au-delà des deux ans. Nous cherchons toujours à trouver une solution satisfaisante pour tous.

Nous avons 100 % des pièces de rechange en stock.

Accessoires

[{"id":54988767396220,"title":"Nut 6 Item","option1":"Nut 6 Item","option2":null,"option3":null,"sku":"RUWI27600-1","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"Klemmwinkel mit Schnellspanner für Nut - Nut 6 Item","public_title":"Nut 6 Item","options":["Nut 6 Item"],"price":3877,"weight":200,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461083837","requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":54988767428988,"title":"Nut 8 Item","option1":"Nut 8 Item","option2":null,"option3":null,"sku":"RUWI27650-1","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"Klemmwinkel mit Schnellspanner für Nut - Nut 8 Item","public_title":"Nut 8 Item","options":["Nut 8 Item"],"price":4442,"weight":160,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461083844","requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":54988767461756,"title":"Nut 8 Bosch","option1":"Nut 8 Bosch","option2":null,"option3":null,"sku":"RUWI27650-4","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"Klemmwinkel mit Schnellspanner für Nut - Nut 8 Bosch","public_title":"Nut 8 Bosch","options":["Nut 8 Bosch"],"price":4442,"weight":150,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461084186","requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}]

Quel dispositif de serrage maintient votre pièce ?

Le « Spann-Finder » vous guide de la pièce à usiner vers le dispositif de serrage adapté.

Lancer le Finder →

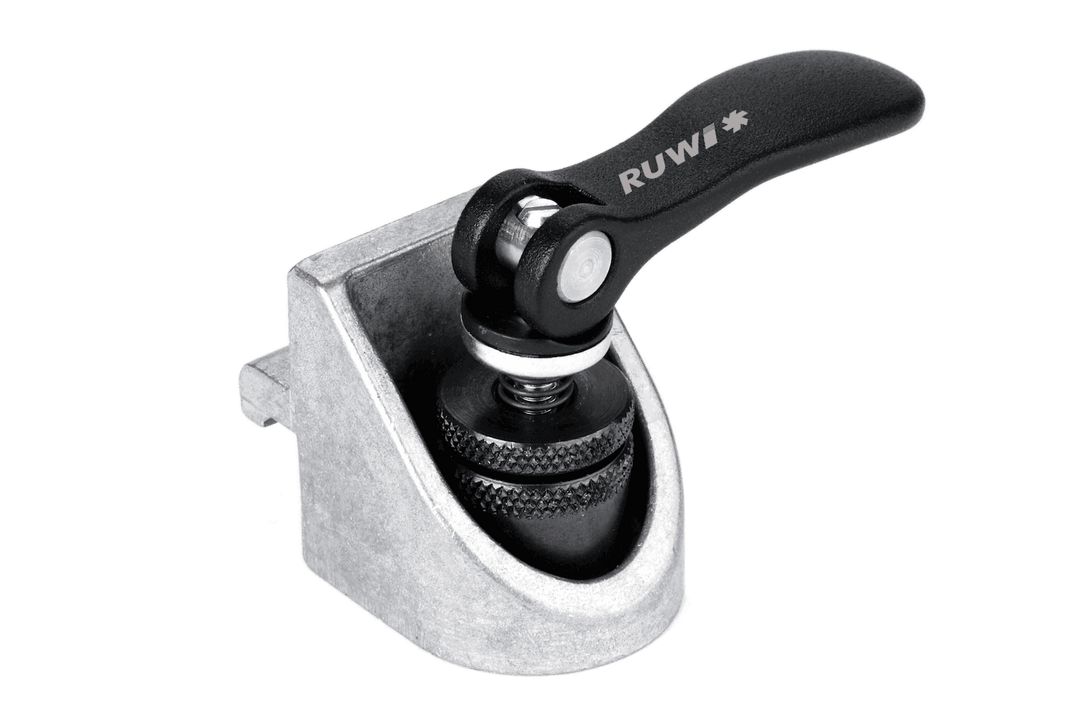

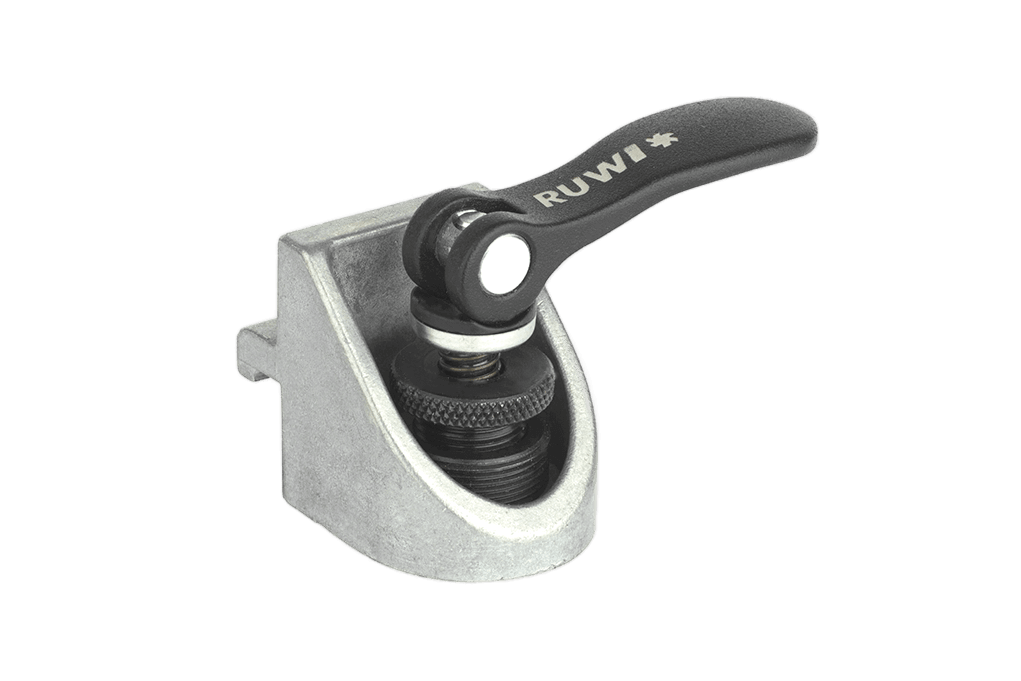

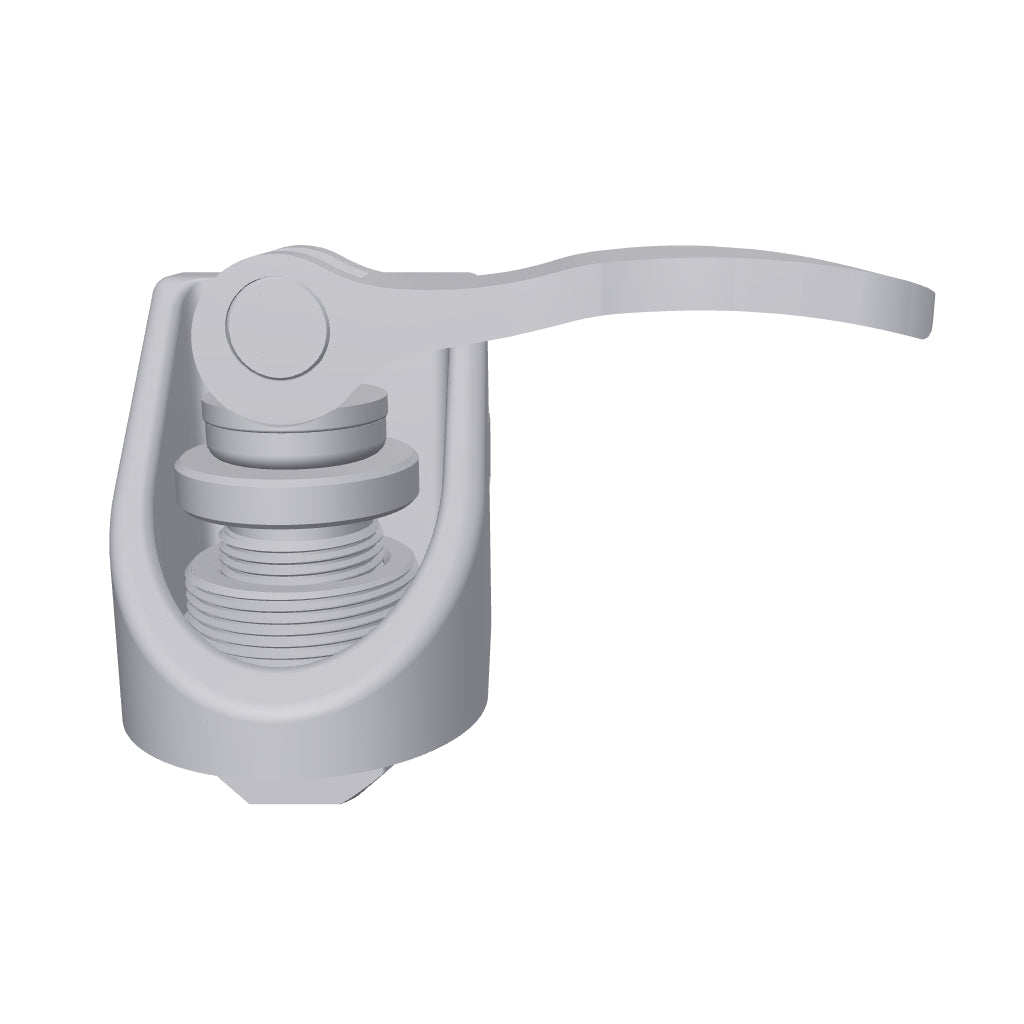

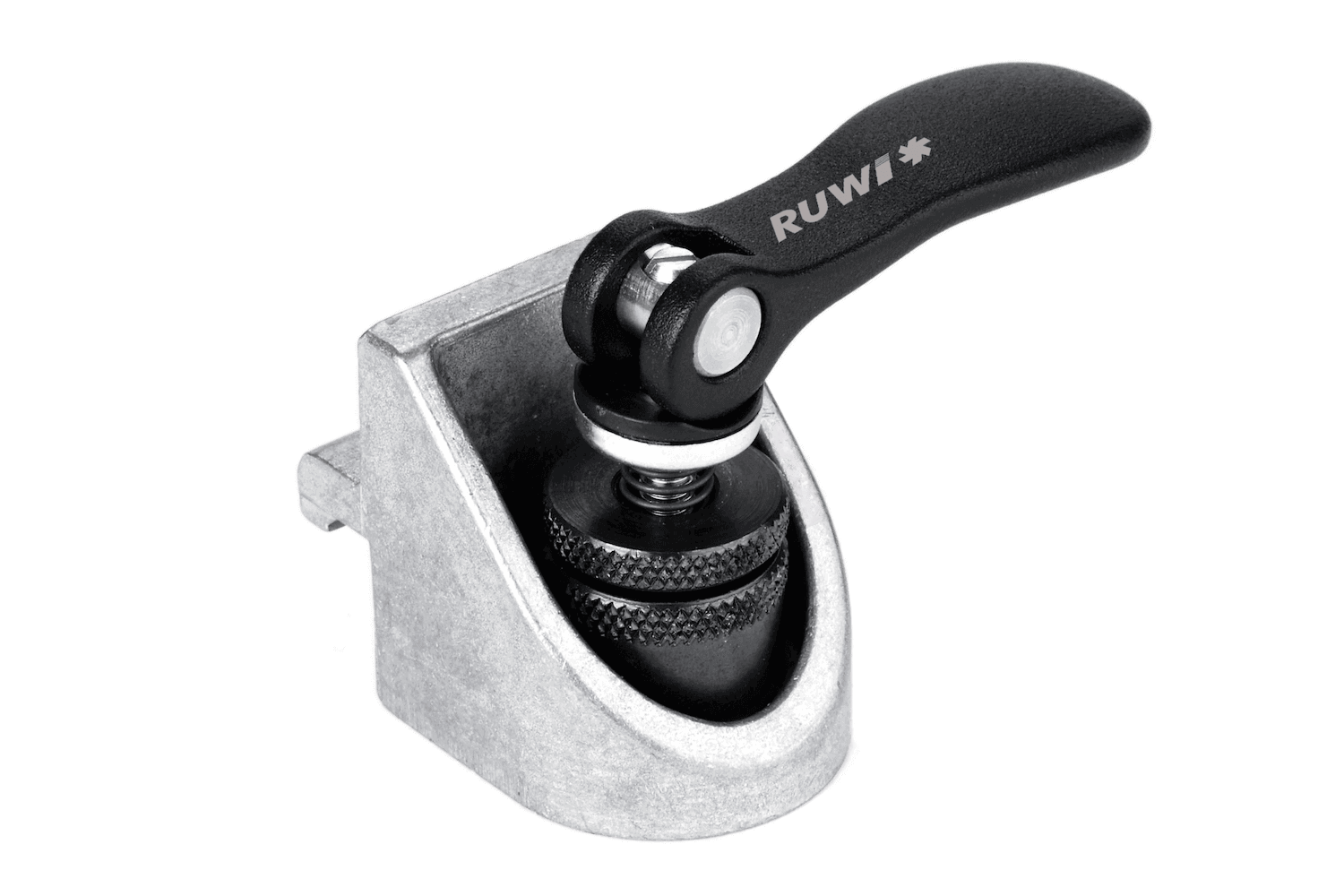

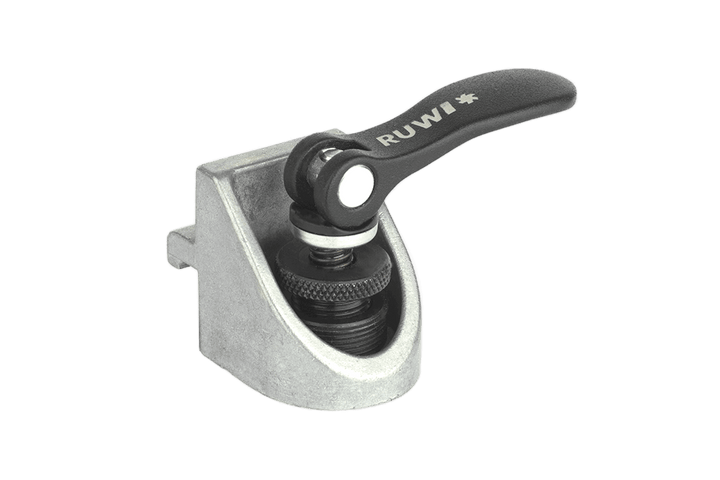

La cornière de serrage « RUWI » avec système de serrage rapide permet de créer un point de serrage et d'assemblage sans outil dans vos profilés en aluminium. Grâce au levier excentrique, l'écrou coulissant intégré se bloque dans la rainure du profilé : basculez le levier pour que la cornière se fixe solidement avec une force d'environ 3 kN, puis ramenez le levier en position initiale pour la déplacer. Vous pouvez ainsi positionner, fixer et assembler des profilés sans avoir à visser.

Cette équerre est disponible en deux tailles : pour rainure 6 (profilés de 30, 34 mm hauteur totale, 6 mm hauteur de réglage) et pour rainure 8 (profilés de 40, 44 mm et 8 mm). Le corps est en zinc moulé sous pression et en acier bruni, tandis que le levier excentrique est en fonte d'aluminium thermolaquée.

Voici comment l'utiliser

Positionner et fixer les profilés : dans la construction de gabarits, c'est l'équerre qui se déplace – il suffit d'actionner le levier plutôt que d'enfiler et de visser des vis « écrous coulissants ».

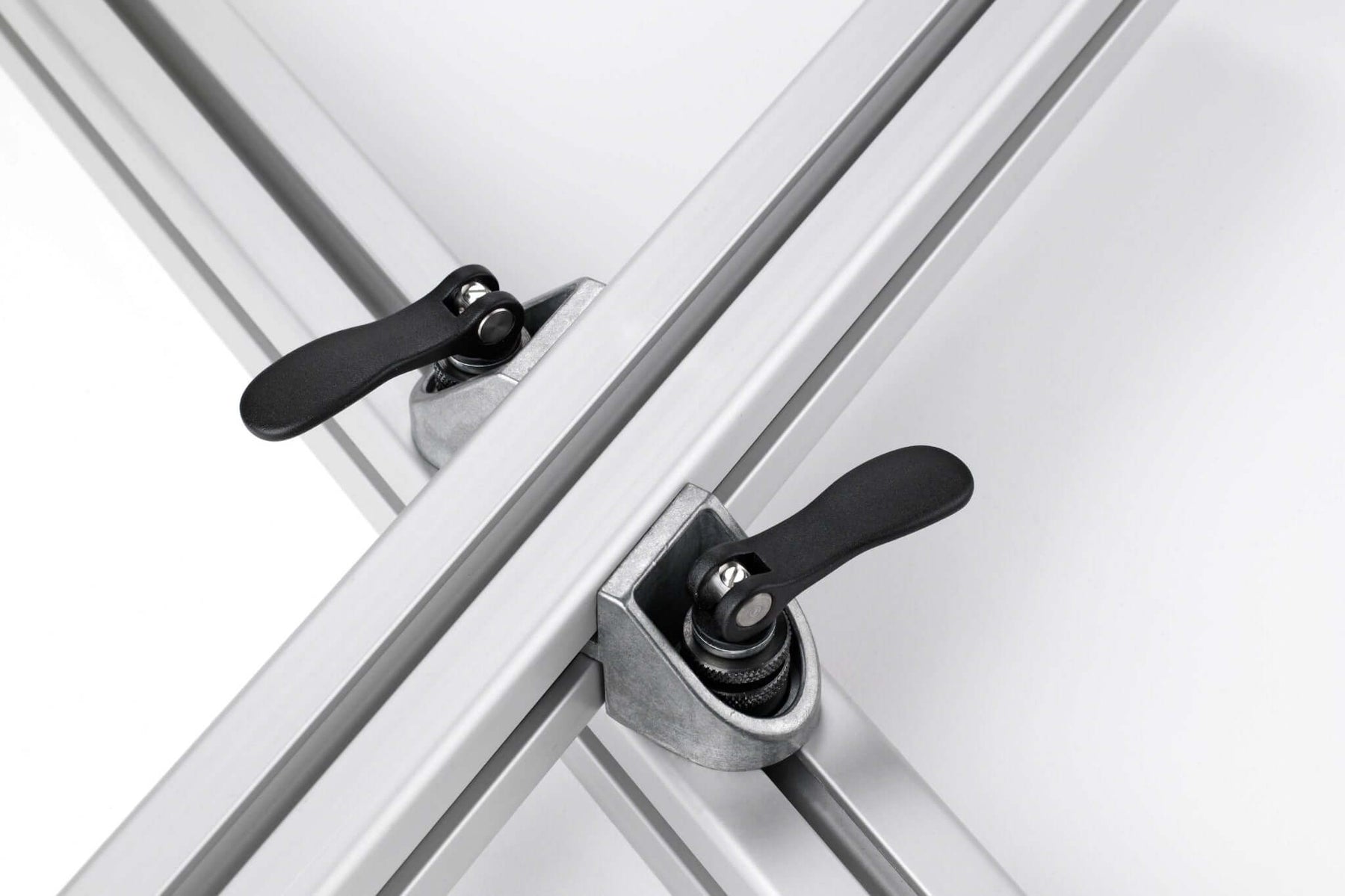

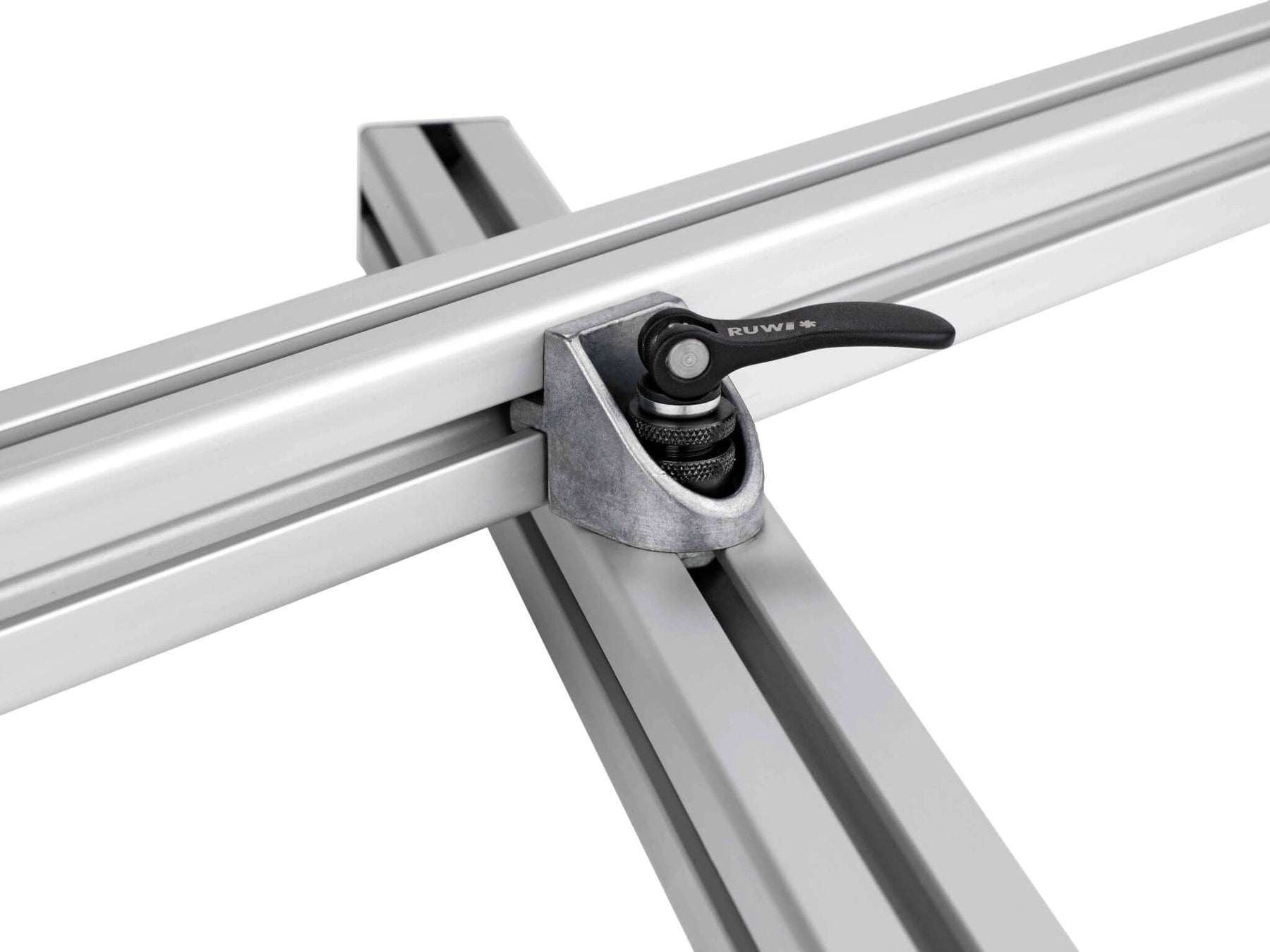

Renforcement du cadre : en cas de superstructures variables, la cornière relie les profilés à angle droit et maintient la structure en place.
Aide au montage pour les prototypes : les structures en profilés d'aluminium se forment et évoluent au fur et à mesure – les points de raccordement s'adaptent tout simplement.

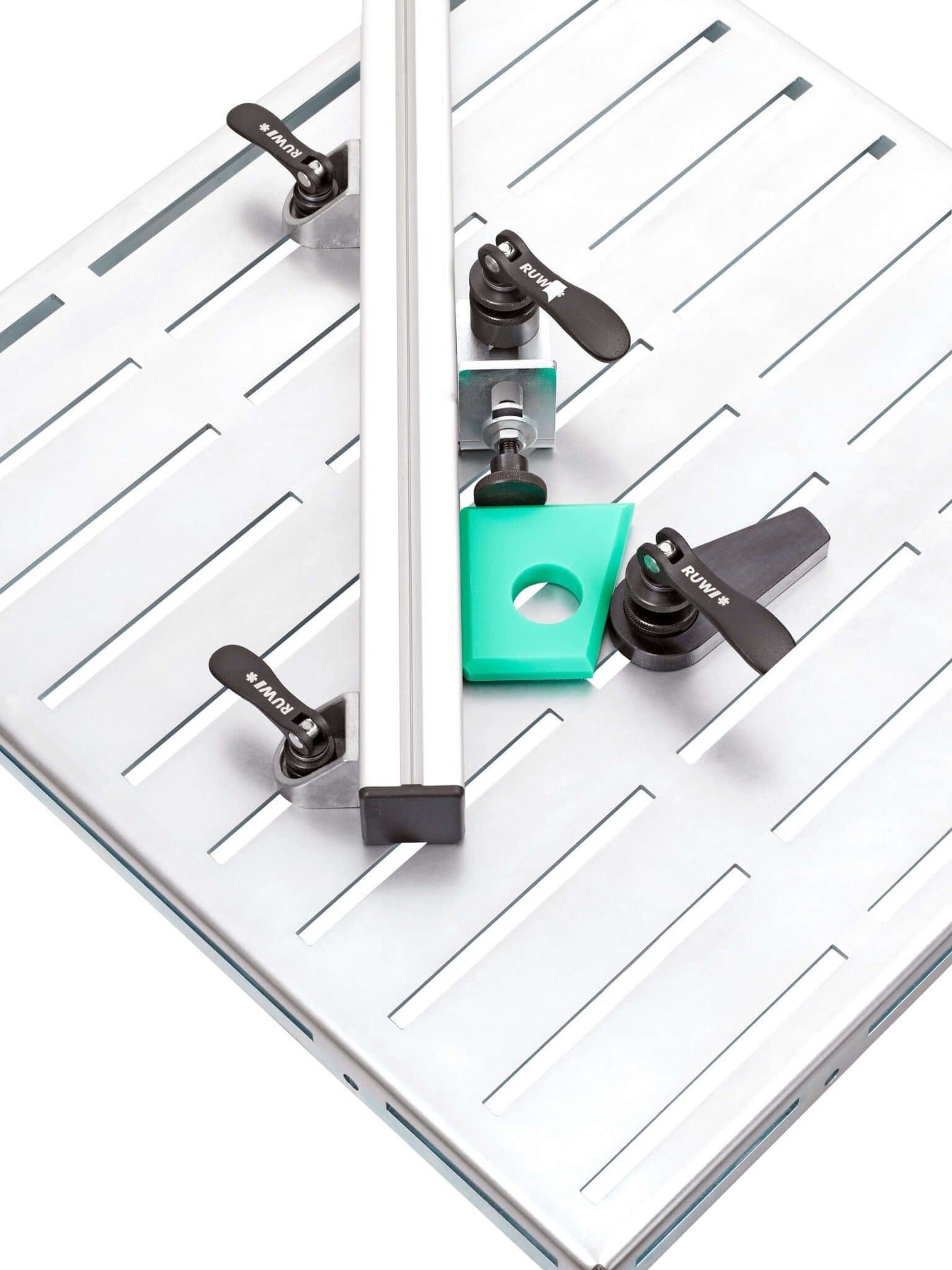

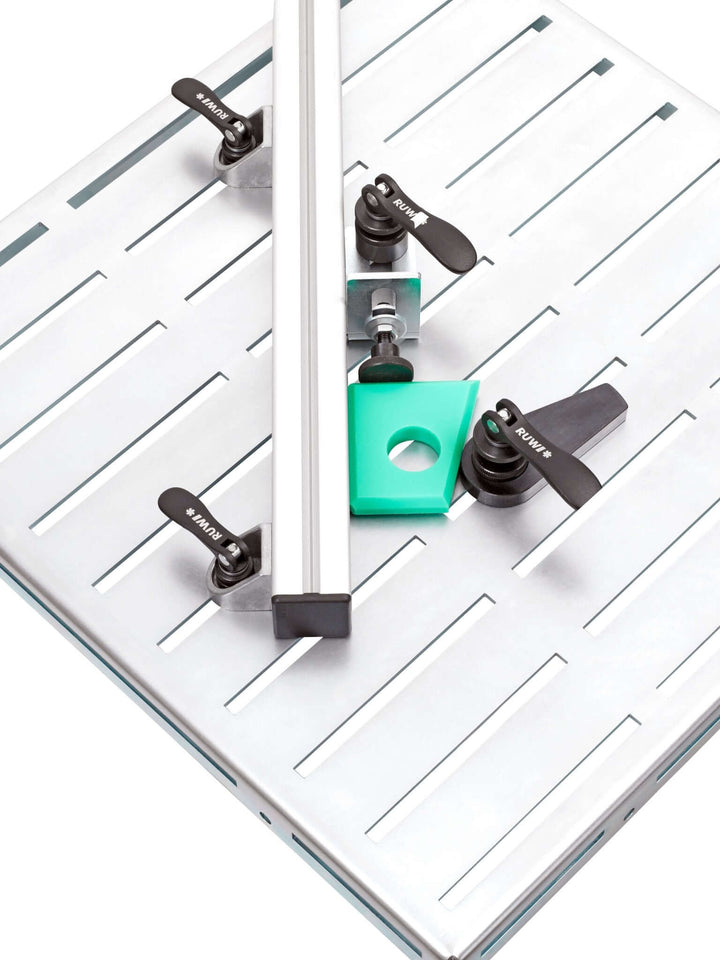

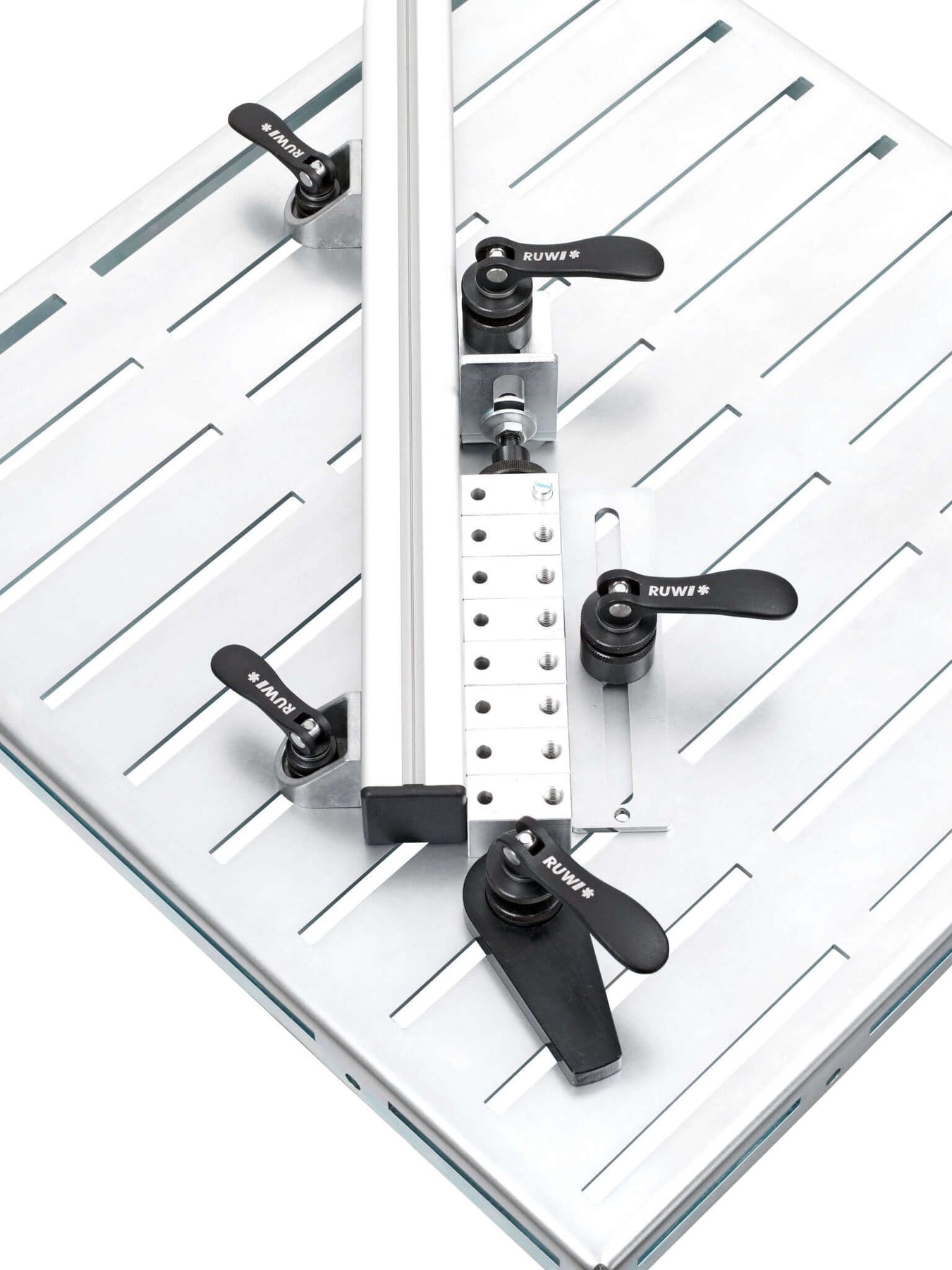

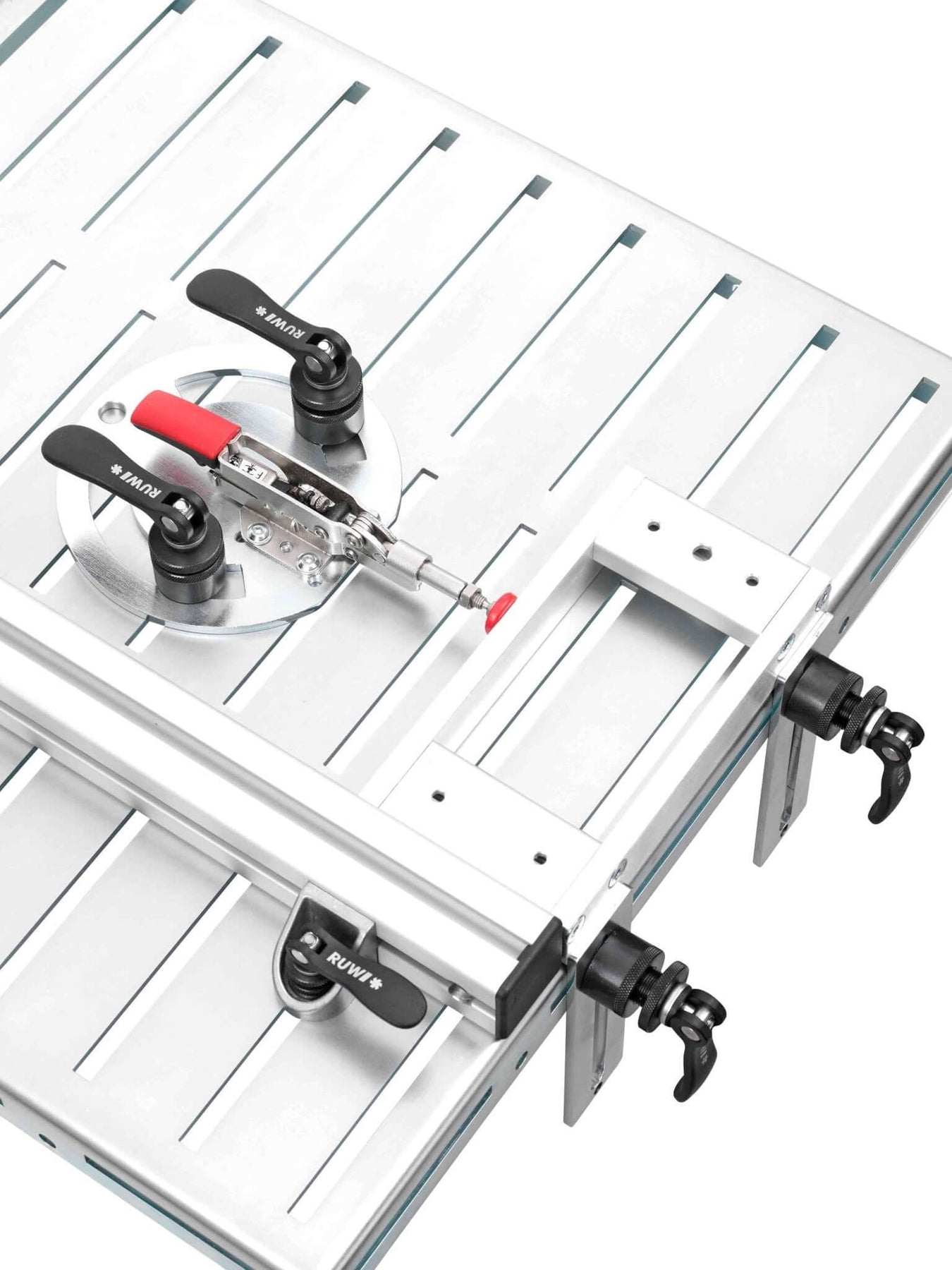

Travailler sur des tables Nuttisch : l'équerre se fixe également sur les tables Nuttisch et les plaques de serrage, servant ainsi de butée et de point de fixation sur la surface.

Est-ce que cela s'adapte à ton profilé en aluminium ?

Lors de la commande, vous choisissez en fonction de la largeur de rainure et du système de profilés : rainure 6 Item (système 30), rainure 8 Item ou rainure 8 Bosch (système 40) – Item et Bosch proposent, pour une même largeur de rainure, des profilés de forme différente rainures; c'est la forme de la rainure qui est déterminante, et pas seulement la largeur. Le mécanisme de serrage rapide correspond à celui des serre-rapides de la gamme; toutes les tailles sont répertoriées dans l'aperçu des serre-rapides.

Téléchargements

Notice d'utilisation des équerres de serrage (PDF)

Tous les détails

Dimensions
hauteur totale: 34 mm (RUWI27600-1, rainure 6) ou 44 mm (RUWI27650-1, RUWI27650-4, rainure 8 à 10)
hauteur de réglage: 6 mm (RUWI27600-1) ou 8 mm (RUWI27650-1, RUWI27650-4)

Matériau
Matériaux : zinc moulé sous pression et acier bruni
Levier excentrique : fonte d’aluminium, thermolaqué

Compatibilité
Profilés : Système 30, rainure 6 (Item et compatibles Item) pour le RUWI27600-1
Profilés : Système 40 (compatibles Item et Item), rainure 8 à 10 pour RUWI27650-1
Profilés : Système 40 (compatibles Bosch et Bosch), rainure 8 à 10 pour RUWI27650-4
écrou coulissant: pour une largeur de rainure de 6 mm pour RUWI27600-1
Tables : tables à rainures et plaques de serrage

force de serrage
force de serrage: env. 3 kN

Poids
Poids : env. 200 g (rainure 6) ou env. 150 g (rainure 8)
