Waagerechtspanner mit Adapterplatte und Klemmbolzen ø 16 und ø 28 mm

RUWI21148

€135,70
/
inkl. MwSt. zzgl. Versandkosten
Für deinen Betrieb gerechnet
Sofort absetzbar im Kaufjahr
Unter 800 € netto: Der volle Betrag mindert im Kaufjahr deinen Gewinn · €135,70 brutto
Mit deinem Steuersatz rechnen →
Orientierung bei 30 % Steuersatz und Betriebskauf – kein Steuerrat.
Größe
  • In Deutschland gefertigt
  • Von Holzprofis für Holzprofis
  • Ersatzteile dauerhaft verfügbar
  • Auf Lager – Lieferzeit 1–3 Werktage
  • Nachbestellt – bald wieder da
Erst anschauen, dann entscheiden

Unsicher, ob das zu deiner Werkstatt passt? Im Werkstattgespräch schauen wir gemeinsam drauf – vor Ort, per Video oder beim Partner. Kostenlos, ohne Verkaufsdruck.

Werkstattgespräch vereinbaren
Lieber direkt fragen? +49 7402 8414

Paketware geht mit DHL oder DPD auf den Weg und ist in der Regel in 1–2 Werktagen bei dir. Die Sendungsverfolgung bekommst du per E-Mail.

Frästische, Hubtische und andere große Werkzeuge kommen per Spedition Schenker, meist in etwa 3 Werktagen. Auf Wunsch liefert die Spedition zum Wunschtermin – du stimmst dich telefonisch mit ihr ab. Wird es einmal länger, melden wir uns vorher.

Verpackungsmaße
• Versand im Karton per DHL oder DPD
• Abmessung: 315 × 225 × 140 mm

Unsere Werkzeuge und Maschinen sind für den Langzeiteinsatz gebaut. Wir haben nur hochwertige Komponenten im Einsatz und viel Erfahrung gesammelt um Probleme in der Werkstatt zu vermeiden. Deshalb haben wir auch keine Probleme mit Garantieanfragen - auch wenn es über die 2 Jahre hinausgeht. Wir sind immer auf der Suche nach einer guten gemeinsamen Lösung.

Ersatzteile haben wir zu 100% verfügbar im Lager.

Zubehör

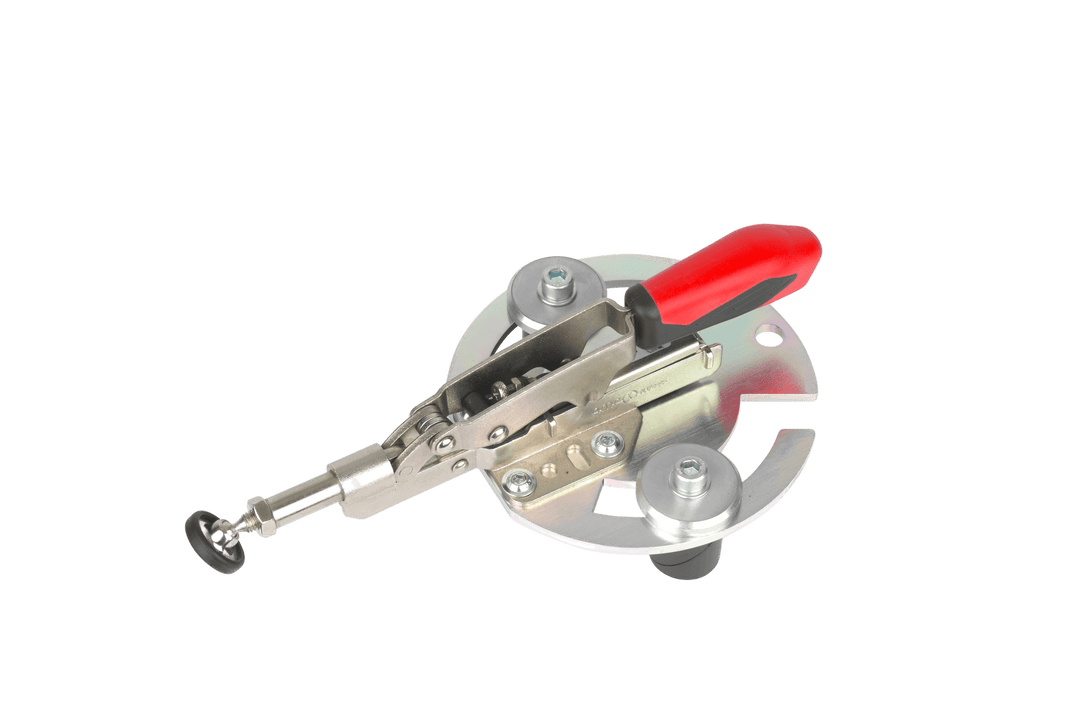

Der RUWI Waagrechtspanner mit Adapterplatte drückt dein Werkstück waagrecht gegen einen Anschlag oder ein zweites Werkstück – die Ausführung fürs 16-mm-Lochraster. Über zwei Klemmbolzen setzt du ihn in die 16-mm-Bohrungen von Schweißtischen und Aufspannplatten und ziehst ihn mit dem Innensechskantschlüssel fest – zwei Verankerungspunkte halten ihn verdrehsicher, auch wenn er seitlich drückt. Die runde Adapterplatte (Ø 140 mm) mit Langlöchern lässt dich den Druckpunkt frei positionieren.

Der Gelenkteller legt sich auch auf schräge und unebene Anlageflächen flach auf, der Anpressdruck lässt sich einstellen. Der Hubausgleich nimmt bis zu 35 mm auf, 13 mm davon automatisch ohne Nachstellen – bei 253 mm Länge erreicht der Spanner auch weiter innen liegende Spannpunkte.

So arbeitest du damit

  • Baugruppen zum Heften fixieren: zwei Teile gegeneinander oder gegen einen Anschlag gedrückt – die Fuge steht spaltfrei, bevor der erste Punkt sitzt.
  • Schräge Kanten spannen: der Gelenkteller legt sich flach an die Kontur – der Druck geht in die Fläche, nicht in die Kante.
  • Serien ohne Nachstellen: die 13 mm automatischer Hubausgleich nehmen wechselnde Bauteilmaße auf – Hebel öffnen, Teil wechseln, Hebel schließen.
  • Druckpunkt frei setzen: die Langlöcher der Adapterplatte schieben den Spanner stufenlos zwischen die Rasterbohrungen – der Druck sitzt, wo er hingehört.

Passt das zu deinem Schweißtisch?

Die zwei Klemmbolzen Ø 16 mm passen in Schweißtische und Aufspannplatten mit 16er-Lochraster. Für das Ø-28-Raster der RUWI Schweißtische gibt es den Waagrechtspanner mit einem Klemmbolzen; von oben hält der Senkrechtspanner mit Adapterplatte Ø 16. Den Überblick über Spannmittel und Tische geben die RUWI Schweißtische.

Alle Details

Abmessungen
Länge: 253 mm
Adapterplatte: rund, Ø 140 mm, mit Langlöchern
Gewicht: 1,2 kg

Funktion
Hubausgleich: bis 35 mm, automatisch 13 mm
Ausführung: Waagrechtspanner mit Gelenkteller, Druckpunkt frei positionierbar

Spannsystem
Klemmbolzen: Ø 16 mm (RUWI21148) oder Ø 28 mm (RUWI21151)
Lochraster: Ø 16 mm oder Ø 28 mm nach Ausführung (Material ab 4 mm)

★★★★★
