Senkrechtspanner mit Adapterplatte und Klemmbolzen ø 16 mm

RUWI21149

€138,66
/
inkl. MwSt. zzgl. Versandkosten
Für deinen Betrieb gerechnet
Sofort absetzbar im Kaufjahr
Unter 800 € netto: Der volle Betrag mindert im Kaufjahr deinen Gewinn · €138,66 brutto
Mit deinem Steuersatz rechnen →
Orientierung bei 30 % Steuersatz und Betriebskauf – kein Steuerrat.
  • In Deutschland gefertigt
  • Von Holzprofis für Holzprofis
  • Ersatzteile dauerhaft verfügbar
  • Auf Lager – in 3–5 Werktagen bei dir in der Werkstatt
  • Nachbestellt – bald wieder da
Erst anschauen, dann entscheiden

Unsicher, ob das zu deiner Werkstatt passt? Im Werkstattgespräch schauen wir gemeinsam drauf – vor Ort, per Video oder beim Partner. Kostenlos, ohne Verkaufsdruck.

Werkstattgespräch vereinbaren
Lieber direkt fragen? +49 7402 8414

Unsere Werkzeuge gehen mit DPD und DHL auf den Weg und sind in der Regel in 3-5 Tagen bei dir. Du erhältst per E-Mail die Sendungsnachverfolgung.

Unsere größeren Werkzeuge gehen mit der Spedition Schenker auf den Weg und kommen in wenigen Werktagen an. Auf Wunsch kommt die Spedition auch zu einem Wunschtermin und du kannst dich telefonisch mit der Spedition abstimmen.

Verpackungsmaße
• Versand im Karton per DHL oder DPD
• Abmessung: 315 × 225 × 140 mm

Unsere Werkzeuge und Maschinen sind für den Langzeiteinsatz gebaut. Wir haben nur hochwertige Komponenten im Einsatz und viel Erfahrung gesammelt um Probleme in der Werkstatt zu vermeiden. Deshalb haben wir auch keine Probleme mit Garantieanfragen - auch wenn es über die 2 Jahre hinausgeht. Wir sind immer auf der Suche nach einer guten gemeinsamen Lösung.

Ersatzteile haben wir zu 100% verfügbar im Lager.

Zubehör

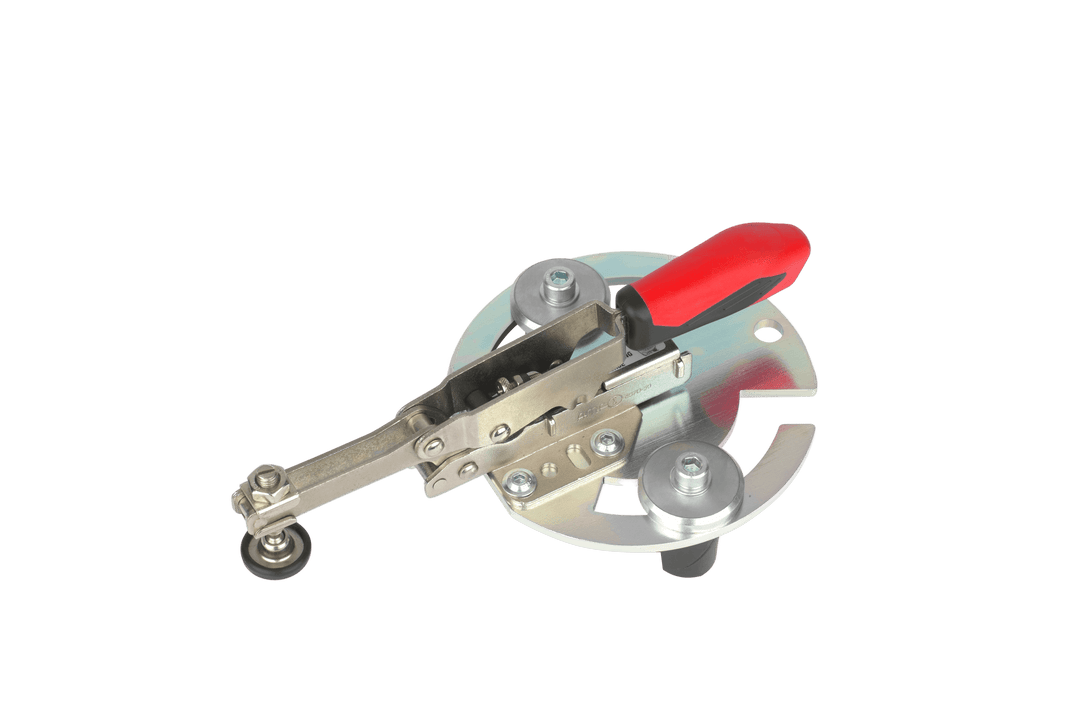

Der RUWI Senkrechtspanner mit Adapterplatte hält dein Werkstück von oben auf dem Schweißtisch fest – die Ausführung fürs 16-mm-Lochraster. Über zwei Klemmbolzen setzt du ihn in die 16-mm-Bohrungen von Schweißtischen und Aufspannplatten und ziehst ihn mit dem Innensechskantschlüssel fest – zwei Verankerungspunkte halten ihn verdrehsicher, auch wenn seitliche Kräfte wirken. Die runde Adapterplatte (Ø 140 mm) mit Langlöchern lässt dich den Druckpunkt frei positionieren.

Der Gelenkteller an der Spindel legt sich auch auf schräge Flächen flach auf, der Anpressdruck lässt sich einstellen. Der Hubausgleich nimmt Materialstärken bis 40 mm auf, 35 mm davon automatisch ohne Nachstellen – bei 40 mm Spannbereich und 244 mm Länge reicht der Spanner bequem über Platten, Rahmen und Einzelteile.

So arbeitest du damit

  • Zum Heften niederhalten: das Teil liegt fest auf der Platte, beide Hände bleiben an Brenner und Zusatzwerkstoff.
  • Schräge und unebene Teile spannen: der Gelenkteller legt sich flach auf die Kontur – der Druck geht senkrecht ins Werkstück, nicht in die Kante.
  • Serien ohne Nachstellen: die 35 mm automatischer Hubausgleich nehmen wechselnde Materialstärken auf – Hebel öffnen, Teil wechseln, Hebel schließen.
  • Druckpunkt frei setzen: die Langlöcher der Adapterplatte schieben den Spanner stufenlos zwischen die Rasterbohrungen – der Druck sitzt auf der Fuge, nicht daneben.

Passt das zu deinem Schweißtisch?

Die zwei Klemmbolzen Ø 16 mm passen in Schweißtische und Aufspannplatten mit 16er-Lochraster. Für das Ø-28-Raster der RUWI Schweißtische gibt es dasselbe Modell als Ø-28-Ausführung; reicht ein einzelner Verankerungspunkt, ist die Ausführung mit einem Klemmbolzen die schlankere Lösung.

Seitlich gegen einen Anschlag drückt der Waagrechtspanner; den Überblick über Spannmittel und Tische geben die RUWI Schweißtische.

Alle Details

Abmessungen
Länge: 244 mm
Adapterplatte: Ø 140 mm
Eigengewicht: ca. 1,2 kg

Funktion
Spannbereich: 40 mm
Hubausgleich: bis 40 mm, automatisch 35 mm

Spannsystem
Klemmbolzen: 2 × Ø 16 mm (RUWI21149) oder 2 × Ø 28 mm (RUWI21152)
Lochraster: Ø 16 mm oder Ø 28 mm nach Ausführung (Material ab 4 mm)

★★★★★
