Szybkozłączka do profili aluminiowych

Zaciski szybkozłączne dla rzemiosła, budowy maszyn i przemysłu

Szybsze mocowanie bez klucza: RUWI wykorzystują zasadę działania dźwigni mimośrodowej do beznarzędziowego mocowania elementów obrabianych, kątowników lub ograniczników w profilach z rowkami teowymi (rowki 6, 8, 10). Tam, gdzie inni kręcą śrubami motylkowymi, wystarczy przełączyć dźwignię – w zależności od rozmiaru można w ten sposób uzyskać siłę zacisku do 4 kN w ciągu kilku sekund, zamiast wykonywać wiele obrotów śruby. Pozwala to na zauważalną oszczędność czasu przy częstej wymianie elementów obrabianych i ograniczników, zarówno w warsztacie, jak i w budowie przyrządów oraz maszyn.

Który zacisk szybki pasuje do Twojego rowka?

Wybór zależy od szerokości rowka w profilu oraz grubości obrabianego elementu. Trzy rozmiary obejmują typowy zakres:

• Średnica 15 mm do rowka 6: kompaktowa (wysokość ~34 mm), skok zacisku ~6 mm, siła zacisku ~1,5 kN – do niewielkich konstrukcji, takich jak profile 30×30, oraz do lekkich zadań. Dostępna również z gwintem zewnętrznym i nakrętką zaciskową.
• Ø 20 mm, średni rozmiar (wysokość ~44–47 mm, skok zaciskania 8–11 mm, ~2,5 kN) do systemów 40×40 i 45×45: do rowka 8 lub do rowka 10, a także z gwintem zewnętrznym do rowka 10.
• Średnica 30 mm zapewnia większą siłę zacisku (do 4 kN) i większą wysokość mocowania (14–26 mm), przeznaczona do grubszych elementów i ram: do rowka 8 lub 10.

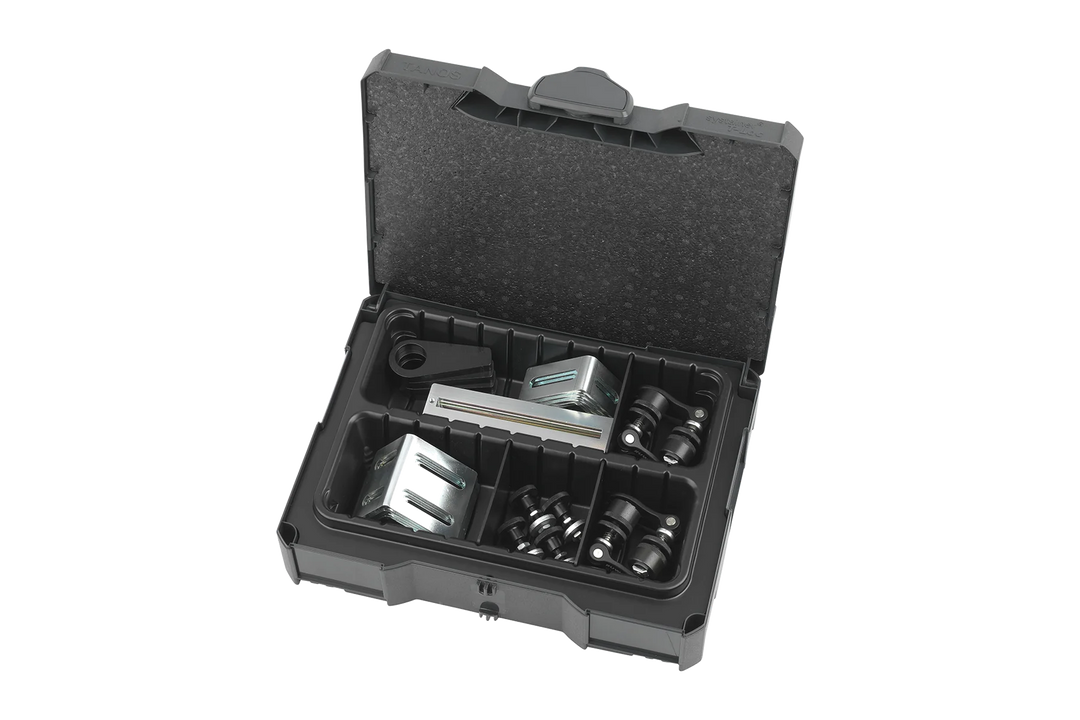

Nakrętki rowkowe są tak przycięte, że pasują do profili aluminiowych różnych producentów (Item, Bosch Rexroth, Sauter i inne) – decydujące znaczenie ma szerokość rowka. Jeśli chcesz szybko rozpocząć pracę, wybierz zestaw startowy Nut 6 lub Nut 8. Jeśli nie masz pewności, który rozmiar pasuje do Twojego profilu, skontaktuj się z nami – pomożemy Ci w wyborze.

Konstrukcja techniczna i zasada działania

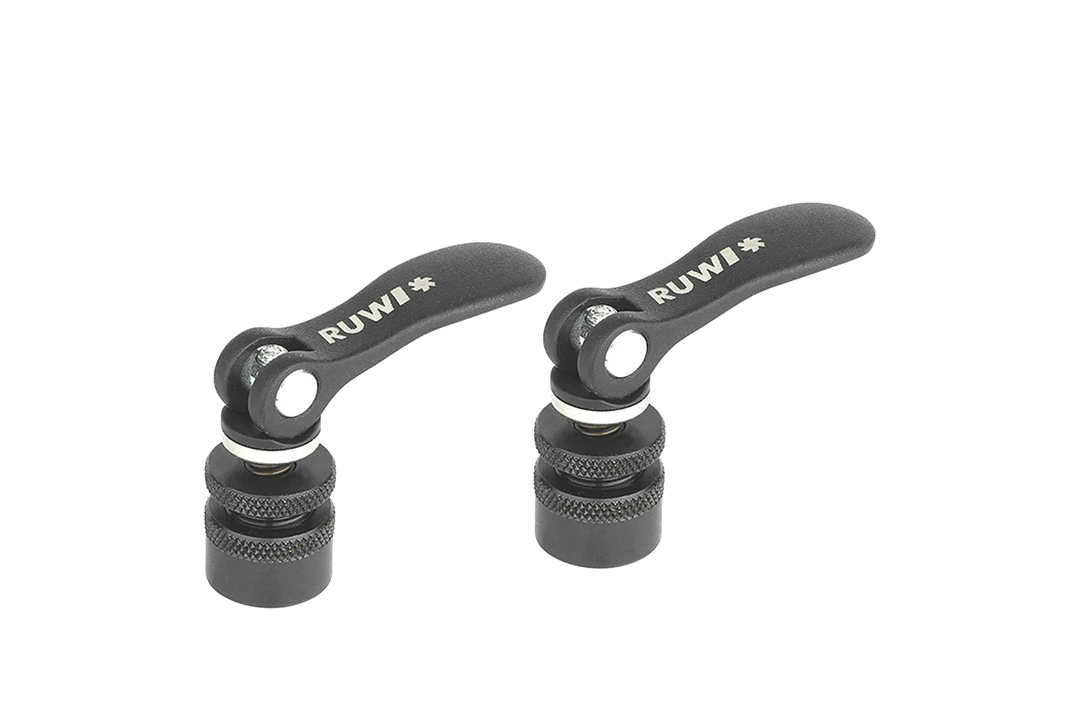

RUWI to dźwignie zaciskowe z mechanizmem mimośrodowym, które blokują się w rowku profilu dzięki połączeniu kształtowemu. Wewnątrz znajduje się cylindryczny korpus (w zależności od rozmiaru Ø 15, 20 lub 30 mm) oraz sworzeń osadzony na sprężynie. Po przełożeniu dźwigni sworzeń ten podnosi nakładkę do rowka teowego – krótki skok dźwigni zwielokrotnia siłę ręczną.

• Dźwignia mimośrodowa: zaciska nakrętkę w rowku przy niewielkim wysiłku.
• Nakrętka regulacyjna: pozwala precyzyjnie ustawić skok zacisku na wysokość obrabianego elementu i grubość materiału.
• Sprężyna powrotna: sprawia, że napinacz samoczynnie powraca do pozycji otwartej po zwolnieniu.
• Materiały: stal, ocynkowane nakrętki rowkowe, dźwignie z aluminium lub odlewu ciśnieniowego z cynku – przeznaczone do długotrwałej eksploatacji, „Made in Germany”.

W zależności od rozmiaru urządzenie zapewnia siłę zacisku do 4 kN – wystarczającą do bezpiecznego mocowania przyrządów i elementów podczas wiercenia, frezowania lub montażu. Dźwignia zatrzaskuje się wyraźnie i z dopasowaniem kształtu, co ogranicza ryzyko przypadkowego poluzowania nawet przy wibracjach.

Ergonomia i oszczędność

Obsługa wymaga tylko jednej ręki: wystarczy przełożyć dźwignię, podczas gdy druga ręka trzyma obrabiany element. Nie potrzeba klucza, nie trzeba szukać narzędzi, a po oporze dźwigni czuć, czy element jest dobrze zaciśnięty. Każdy proces mocowania trwa zaledwie kilka sekund – skraca to czas przezbrajania i zmniejsza zmęczenie przy częstych zmianach konfiguracji. Ponieważ mocowanie przebiega tak szybko, jest ono faktycznie wykonywane na co dzień; to właśnie stanowi rzeczywisty wzrost bezpieczeństwa w porównaniu ze śrubą skrzydełkową i nakrętką rowkową, które pod presją czasu często się pomija.

Ceny napinaczy są wyższe niż w przypadku zwykłych nakrętek z rowkiem teowym i śrubą motylkową. Jednak w przypadku częstej zmiany obrabianych elementów, w produkcji seryjnej oraz przy budowie przyrządów oszczędność czasu potrzebnego na przezbrojenie szybko rekompensuje tę wyższą cenę – a dzięki dostępności części zamiennych napinacze pozostają w użyciu przez długi czas.

Zakresy zastosowań

• Obróbka drewna i warsztat: mocowanie elementów na stołach wiertarskich i frezarskich za pomocą rowków, elastyczne ograniczniki, ramy do klejenia.
• Przemysł metalowy i maszynowy: produkcja przyrządów, uchwyty czujników, listwy oporowe w stelażach profilowych, szybka zmiana konfiguracji.
• Produkcja mebli i wykończenie wnętrz: tymczasowe konstrukcje korpusów, elementy tłoczone, przyrządy montażowe.
• Budowa stoisk targowych i prototypowanie: szybki montaż i demontaż konstrukcji z profili aluminiowych, swobodne ustawianie kątowników.
• CNC i automatyka: przytrzymacze na stołach CNC, elastyczne punkty mocowania w instalacjach.

Akcesoria i pasujące RUWI

• Kątownik mocujący z fabrycznie zamontowanym zaciskiem szybkiego montażu do ram prostokątnych i ograniczników.
• Płytka adapterowa z dwoma uchwytami zaciskowymi, służąca do łączenia dwóch profili lub mocowania jednego profilu do płyty bez użycia śrub.
• Stoły wiertnicze i frezarskie RUWI z rowkami profilowymi, w które bezpośrednio wpasowują się elementy szybkiego mocowania.
• Napinacz z gwintem zewnętrznym i nakrętką zaciskową, umożliwiający przykręcenie go nie w rowku profilu, lecz przez otwór lub płytę – ta sama dźwignia mimośrodowa, inne mocowanie.

Porady dotyczące zakupów

Trzy pytania pomogą Ci wybrać odpowiedni model. Po pierwsze, szerokość rowka w profilu – rowek 6, 8 lub 10; od tego zależy, jakie klocki będą pasować. Po drugie, jaka siła zacisku i wysokość mocowania są Ci potrzebne: do lekkich zadań i małych profili – Ø 15, w większości przypadków – Ø 20, a do większych sił i grubszych elementów – Ø 30. Po trzecie, akcesoria – kątowniki zaciskowe, płytki adapterowe czy zaciski z gwintem zewnętrznym? W przypadku produkcji seryjnej i często zmieniających się wymiarów zaciski szybko się opłacają; w dziedzinie prototypowania i hobby przyspieszają one przebieg pracy. Jeśli nie masz pewności, doradzimy Ci w wyborze odpowiedniego rozmiaru.
