Für die Werkstatt
Bohrtisch für Ständer- und Säulenbohrmaschinen
Aus deiner Bohrmaschine wird eine Bohrstation: Die Aufspannplatte, 450 × 400 mm aus 4 mm verzinktem Stahl, setzt du mit dem Montageträger auf den Maschinentisch. Werkstücke, Schraubstock und Anschläge fixierst du werkzeuglos im Nut-Spannsystem, statt sie von Hand zu halten. Der Splitterschutz stützt die Austrittskante, die Bohrung tritt ohne Ausriss aus.
Welches Modell wofür
RUWI Stół wiertarski Basic
Einzelne Bohrungen mit eigenen Spannmitteln.
Platte 450 × 400 mm, Nut-Spannsystem, Splitterschutz, 7 kg
Zum Basic
RUWI Stół wiertniczy Classic
Reihen und Serien mit gleichem Abstand: Topfbänder, Verbinder, Lochreihen.
Anschlaglineal 720 mm mit gelaserter Maßskala, 2 Klappanschläge mit Feineinstellung
Do wersji Classic
RUWI Stół wiertniczy Premium
Lange Teile: Türen, Treppenwangen, Bohlen liegen auf, statt zu kippen.
Tischverlängerung 1.060 × 150 mm, 72 bis 107 cm hoch, an drei Seiten montierbar
Do wersji PremiumStół wiertarski „ RUWI ” przekształca Twoją wiertarkę stojakową lub kolumnową w bezpieczną stację wiertniczą: elementy obrabiane mocuje się bez użycia narzędzi w systemie mocowania rowkowego, zamiast trzymać je ręcznie. Zmniejsza to ryzyko obrażeń i pozwala na precyzyjne, powtarzalne wiercenie w rzędach, seriach oraz w przypadku skomplikowanych drobnych elementów. Dostępny jest w trzech wersjach wyposażenia – Basic, Classic i Premium.
Basic, Classic czy Premium?

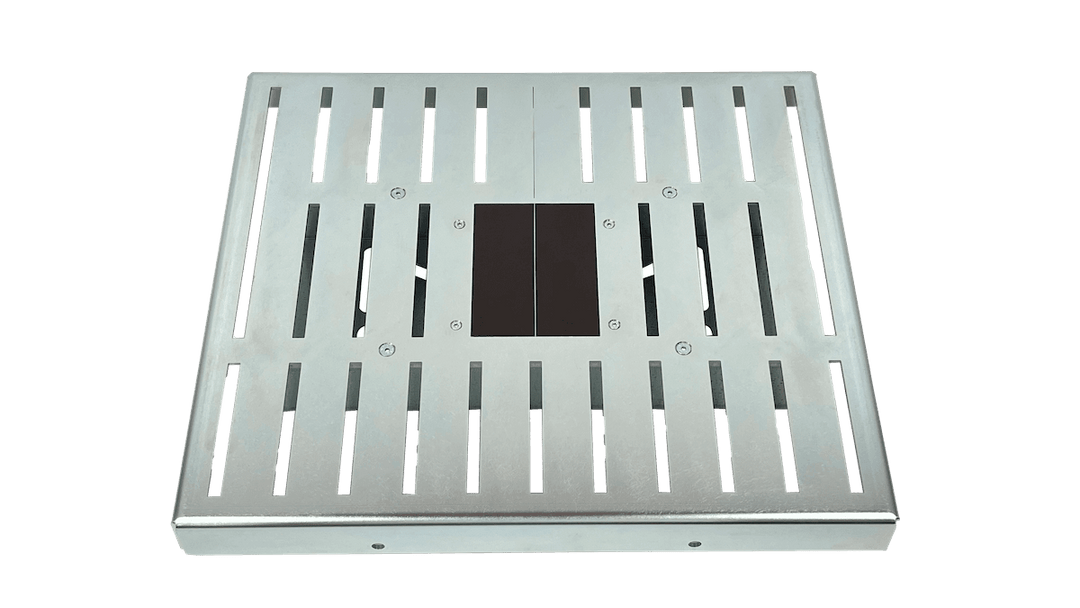

Wszystkie trzy modele mają tę samą podstawę: płytę mocującą o wymiarach 450 × 400 mm, wykonaną z blachy stalowej ocynkowanej o grubości 4 mm, wyposażoną w system mocowania z rowkami oraz dwustronną, wymienną osłonę przeciwodłamkową. Różnica polega na ograniczniku oraz podparciu dla długich elementów:
- Stół wiertarski Basic: płyta mocująca z wspornikiem montażowym – podstawa, na której pracujesz przy użyciu własnych elementów mocujących i ograniczników.

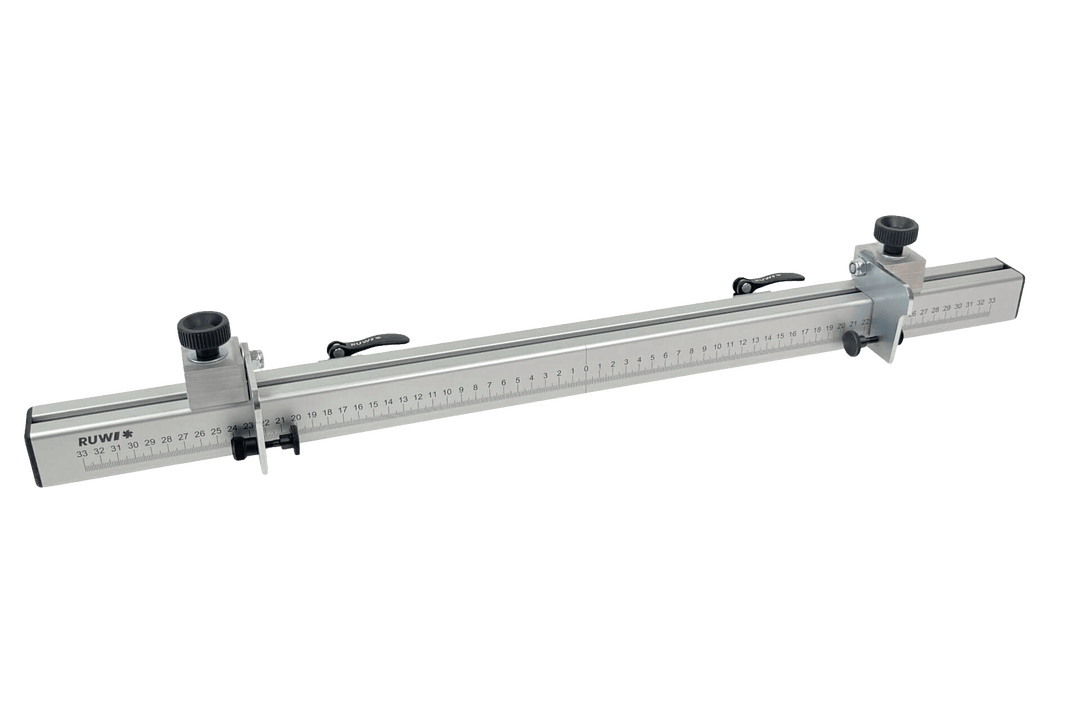

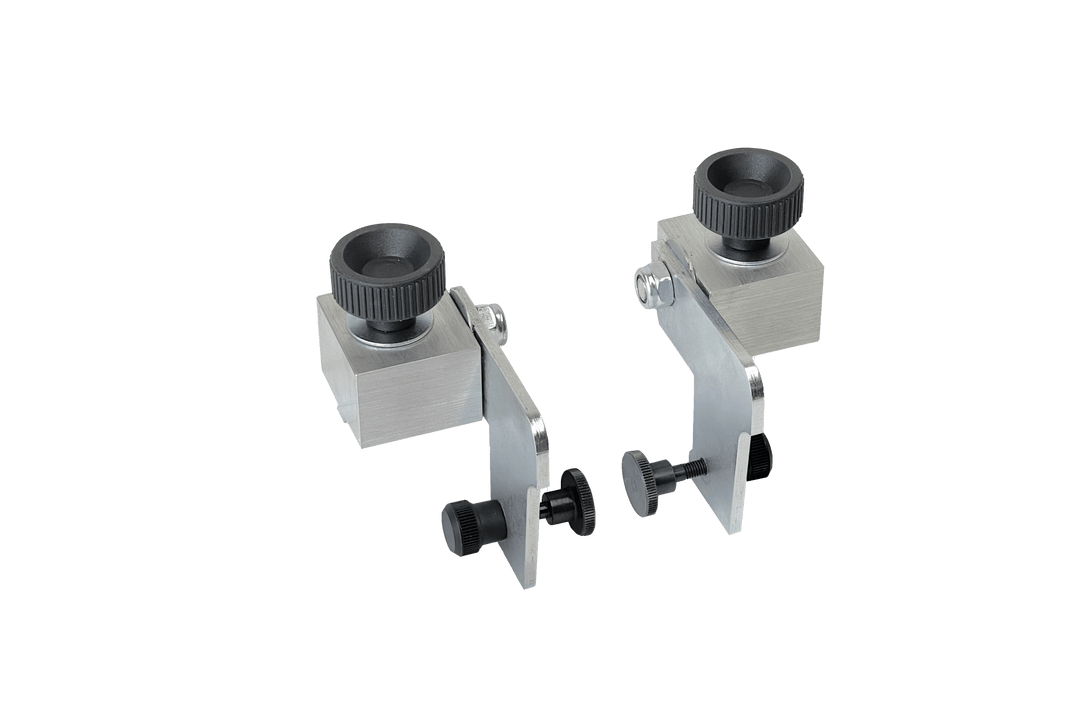

- Stół wiertarski Classic: dodatkowo liniał przymiarowy (720 mm, anodowane aluminium) z wygrawerowaną laserowo skalą pomiarową oraz dwoma składanymi ogranicznikami z regulacją precyzyjną – do wiercenia rzędowego i seryjnego z zachowaniem stałej odległości, bez konieczności ponownego rysowania linii.
- Stół wiertarski Premium: dodatkowo z regulowanym na wysokość przedłużeniem stołu „ RUWI ” (1 060 × 150 mm, 72–107 cm), które można zamontować po lewej, prawej stronie lub z przodu – do obróbki długich elementów, takich jak drzwi, słupki schodowe czy wielkoformatowe elementy mebli.
Krótko mówiąc: wersja Basic, jeśli potrzebujesz tylko stabilnej płyty wiertniczej. Wersja Classic, jeśli wykonujesz otwory na wymiar z wysoką powtarzalnością. Wersja Premium, jeśli regularnie obrabiasz długie elementy. Linijkę przymiarową, składane ograniczniki i przedłużenie stołu można później dokupić osobno – możesz więc zacząć od podstaw i stopniowo rozbudowywać wyposażenie.
In zwei Minuten
Einfach montiert: der Bohrtisch an der Ständerbohrmaschine
Was der Bohrtisch an der Maschine ändert, zeigt das Video: Platte aufsetzen, Werkstück im Nut-Spannsystem fixieren, bohren.
W jakich sytuacjach przydaje się stół wiertniczy „ RUWI ”
- Wiercenie seryjne przy użyciu linijki przymiarowej: ustawić pozycję za pomocą wygrawerowanej laserowo skali pomiarowej, wiercić kolejno każdy element. Przedłużenie stołu służy przy tym jednocześnie jako pomoc przy rozładowywaniu.
- Długie, duże elementy: dzięki przedłużce stołu można powiększyć powierzchnię podparcia w lewo, w prawo lub do przodu.

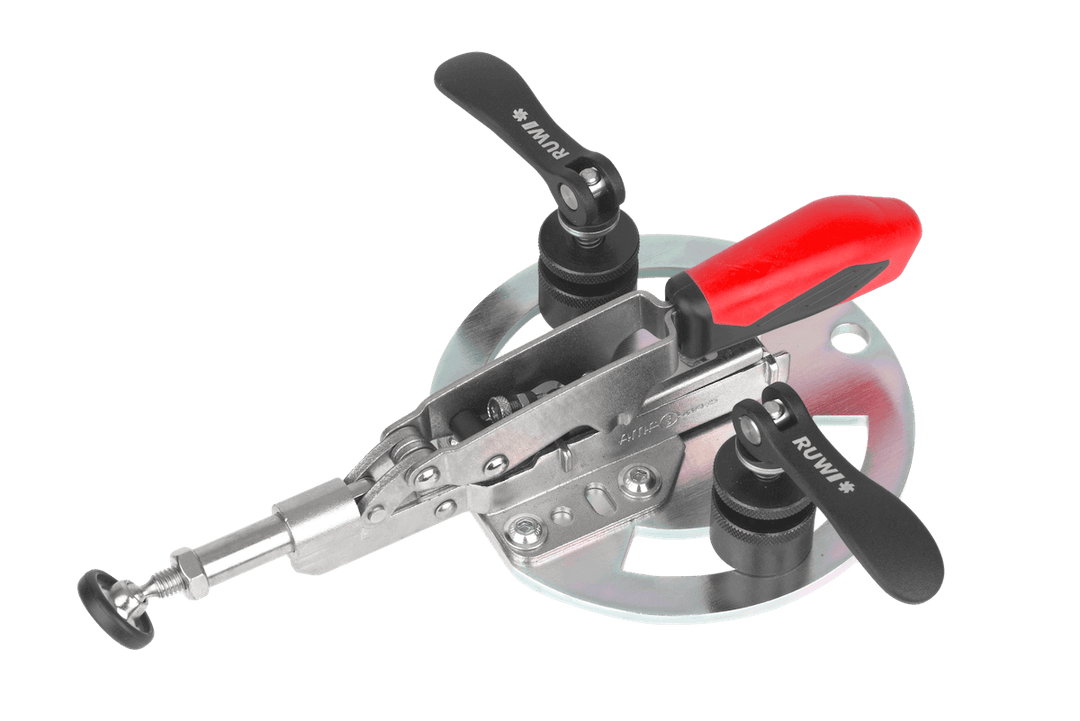

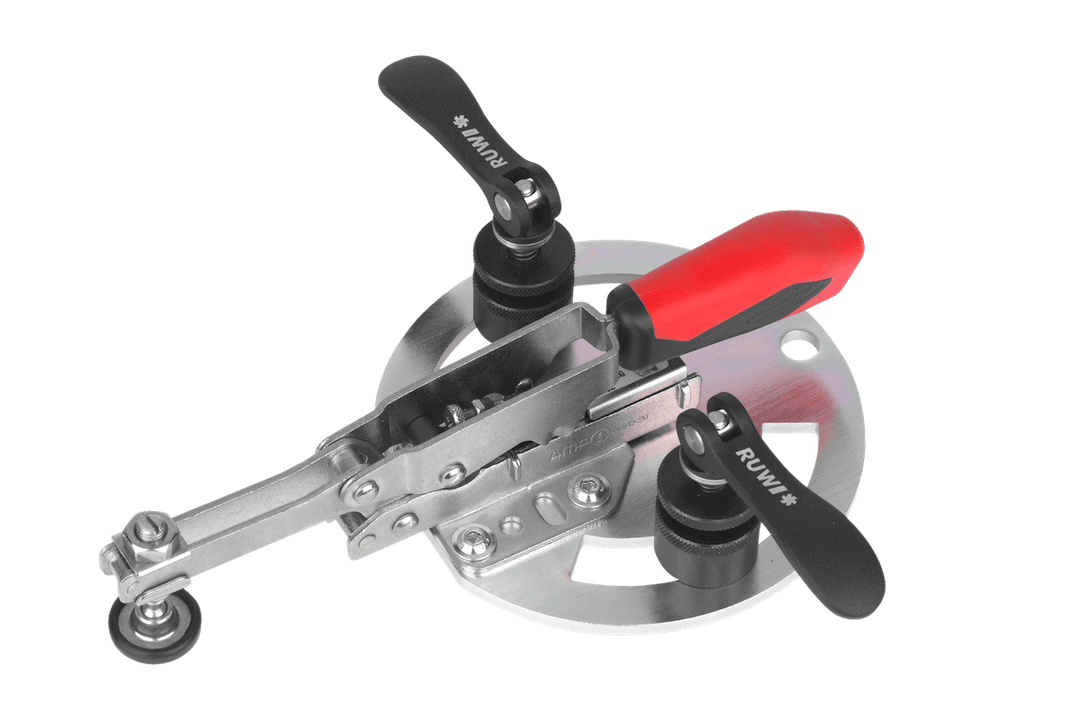

- Kleine, knifflige Teile: Senkrecht- oder Waagrechtspanner oder den Maschinenschraubstock werkzeuglos in den Nuten fixieren, statt das Werkstück von Hand zu halten – das senkt das Unfallrisiko deutlich.
Oto jak zamontować stół wiertarski
Wyrównaj wspornik montażowy na stole maszyny i przykręć go co najmniej dwiema śrubami oraz nakładkami do rowków T, rozmieszczonych poprzecznie lub krzyżowo. Następnie połącz stół wiertarski ze wspornikiem za pomocą czterech śrub z łbem sześciokątnym (SW4). Ten jednorazowy montaż zajmuje około 10 minut, a po jego zakończeniu zapewnia trwałe zwiększenie bezpieczeństwa i powtarzalności.
Najczęściej zadawane pytania
Pasuje do wielu wiertarek stojących i stołowych, stojaków wiertniczych oraz mniejszych frezarek. Instrukcja montażu, śruby i podkładki gwintowane znajdują się w zestawie. Jeśli standardowe akcesoria nie pasują, można użyć nakrętek z podkładkami. Typowi producenci, z których urządzeniami jest kompatybilny, to między innymi Flott, Alzmetall, Optimum (Stürmer), Wabeco, Bernardo, Knuth, Gillardon, Noll, Maxion, HBM Machines, Güde, Scheppach i Holzmann. Jeśli masz wątpliwości, skontaktuj się z nami – sprawdzimy to razem z Tobą.
Wiercisz pewnie, precyzyjnie i szybko – zwłaszcza w przypadku elementów seryjnych z drewna, metalu lub tworzyw sztucznych. Duża powierzchnia podparcia i przedłużenie stołu pozwalają na obróbkę nawet długich elementów, a dzięki solidnemu zamocowaniu nawet najmniejszych części ryzyko urazów znacznie się zmniejsza.

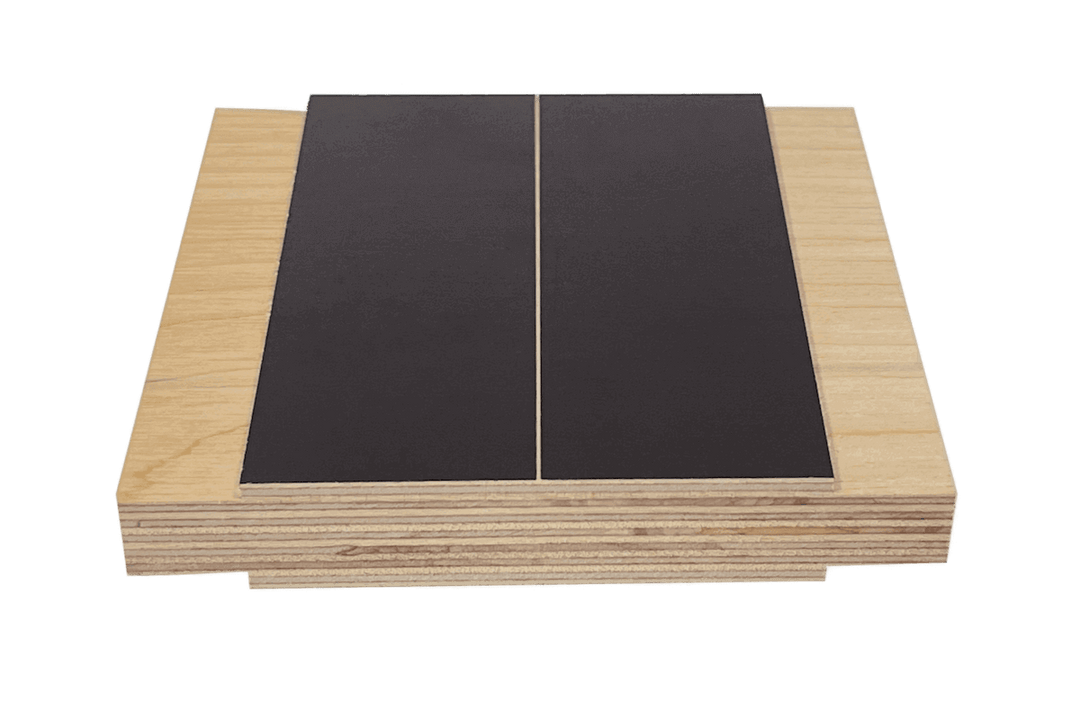

Najpierw wystarczy po prostu odwrócić produkt i korzystać z nieuszkodzonej strony tylnej. Gdy ta również się zużyje, w sklepie internetowym można kupić niedrogi zamiennik.
Tak. Wszystkie stoły wiertnicze mają w bocznych krawędziach gotowe otwory, dzięki którym można połączyć kilka stołów obok siebie, tworząc szeroką platformę – odpowiednią do wiertarek szeregowych.
