Zestaw startowy systemu mocującego z rowkiem 8

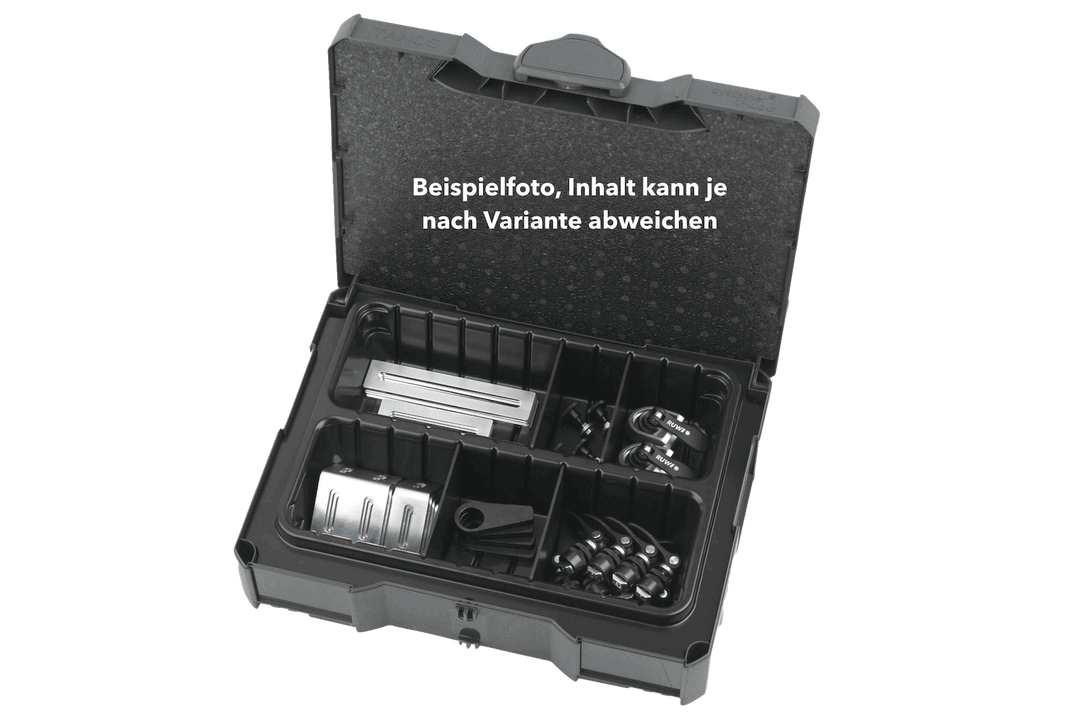

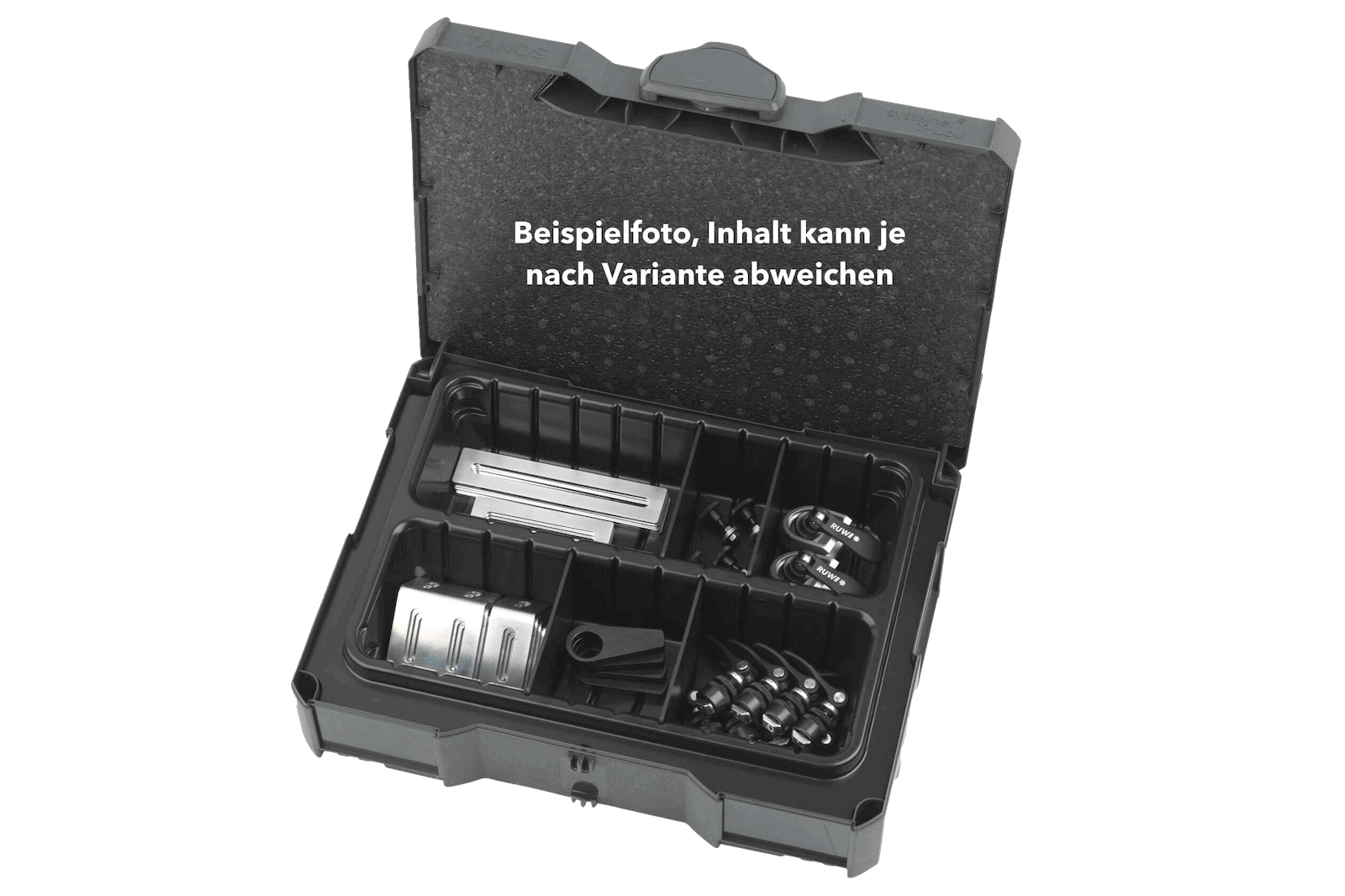

Das RUWI Spannsystem Starter Set ist ein kompletter Baukasten für werkzeugloses Arbeiten mit Nut-8-Profilen – für Handwerk und Industrie. Damit verbindest du Profile im rechten Winkel, fixierst sie parallel zueinander und spannst Bauteile, Anschläge und Werkstücke, alles ohne Schrauben und Werkzeug. Die Teile liegen sortiert in einem Systainer (400 × 300 × 105 mm) mit variabler Facheinteilung: 8 Schnellspanner Ø 20 mm, 2 Klemmwinkel mit Schnellspanner, 4 Exzenterspanner Ø 20 mm, je 4 Adapterwinkel und Adapterplatten in Klein und Groß sowie 4 Anschlagschrauben. Statt die Teile einzeln zusammenzukaufen, hast du den ganzen Grundstock für deine Aufbauten direkt griffbereit.

Sercem systemu są szybkozamykacze: wystarczy wsunąć je od góry w dowolnym miejscu do rowka, docisnąć w dół pokonując siłę sprężyny, obrócić o 90 stopni i przełączyć dźwignię. W ten sposób mimośrodnik dociska nakrętkę młotkową do podcięcia w rowku profilowym i mocuje element z siłą około 2,5 kN; wysokość zacisku reguluje się za pomocą pierścienia radełkowanego, a zwolnienie odbywa się w odwrotnej kolejności. Płytki adapterowe i kątowniki adapterowe z otworem podłużnym mocuje się za pomocą zacisków bezstopniowo w żądanej pozycji, kątowniki zaciskowe mocno dociskają przyłożony profil do podłoża, a śruby ograniczające zapewniają stałe punkty oparcia. Napinacze mimośrodowe nakłada się na szybkozamykacz, który jest zamocowany w rowku i służy jako oś obrotu: po obróceniu napinacza mimośrodowego jego mimośrodowy otwór dociska go do obrabianego elementu i mocno przyciska go do ogranicznika.

Jak z tego korzystać

• Łączenie profili pod kątem: Dzięki kątnikom zaciskowym można w ciągu kilku sekund zamontować profile poprzeczne i mocno przycisnąć je do dolnego profilu za pomocą dźwigni, zamiast przykręcać kątniki.
• Mocowanie profili równoległych: Za pomocą płyt adapterowych i po dwa zaciski szybkomocujące można połączyć równoległe profile bez użycia narzędzi, a następnie równie szybko je rozłączyć.
• Mocowanie ograniczników i elementów: kątowniki adapterowe, śruby ograniczające i szybkozamykacze służą jako ograniczniki, podpory i uchwyty do elementów, które można płynnie ustawiać za pomocą otworów podłużnych, a przy kolejnym obrabianym elemencie przesuwać w ciągu kilku sekund.
• Mocowanie detali z boku: Dzięki zaciskowi mimośrodowemu i zaciskowi szybkomocującemu pełniącym rolę osi obrotu możesz płynnie dociskać detale do ogranicznika. Wystarczy je obrócić, aby dostosować do różnych szerokości detali bez konieczności zmiany ustawienia konstrukcji.
• Auf der Aufspannplatte arbeiten: An Bohr- und Fräsmaschinen positionierst du Anschlagschienen, Maschinenschraubstock oder Positionswinkel frei auf der Aufspannplatte und klemmst sie fest, ohne zu schrauben.
• Stanowiska pracy zgodne z zasadami Lean i budowa stoisk targowych: stanowiska pracy, przygotowanie materiałów, ekspozytory i konstrukcje prezentacyjne montujesz szybko, a równie szybko je przebudowujesz lub demontujesz.
• Kształcenie i doskonalenie zawodowe: W szkole zawodowej i warsztacie szkoleniowym praktykanci wielokrotnie montują i demontują konstrukcje, nie powodując zużycia profili ani gwintów.
• Zawsze uporządkowane i pod ręką: elastyczny układ przegródek pozwala utrzymać każdy element na swoim miejscu, uchwyt do przenoszenia zapewnia mobilność Systainera, a ponadto można go łączyć z innymi Systainerami – dzięki temu możesz zabrać zestaw do każdego miejsca pracy, a potem ponownie spakować go w całości.

Czy to pasuje do twojego profilu aluminiowego?

Das Set ist auf Nut 8 ausgelegt. Die Schnellspanner und damit auch Adapterplatten und Adapterwinkel passen in Item-, Item-kompatible und Bosch-Profile ebenso wie in weitere Systemprofile, Nuttische und Aufspannplatten mit Nutbreite 8 mm – entscheidend ist allein die Nutbreite. Nur bei den Klemmwinkeln muss das aufliegende Profil, in das die Nase greift, ein Item- oder Item-kompatibles Profil aus dem 40er-System sein. Für Profile mit Nut 6 gibt es das Starter Set Nut 6. Einzelne Komponenten findest du unter Adapter und Anschläge und in der Schnellspanner-Übersicht.

Pliki do pobrania

• Instrukcja obsługi docisków szybkomocujących (PDF)
• Instrukcja montażu kątownika zaciskowego (PDF)
• Karta katalogowa docisków szybkomocujących (PDF)

Wszystkie szczegóły

Zestaw
Zawartość: około 30 elementów do rowków o szerokości 8 mm

Kompatybilność
Profile: profile kompatybilne z systemem Item (40 mm)

Przechowywanie
Pudełko: z regulowanym podziałem na przegródki
Wymiary: 400 × 300 × 105 mm
