Płytka adapterowa z 2 rowkami do szybkozłączek

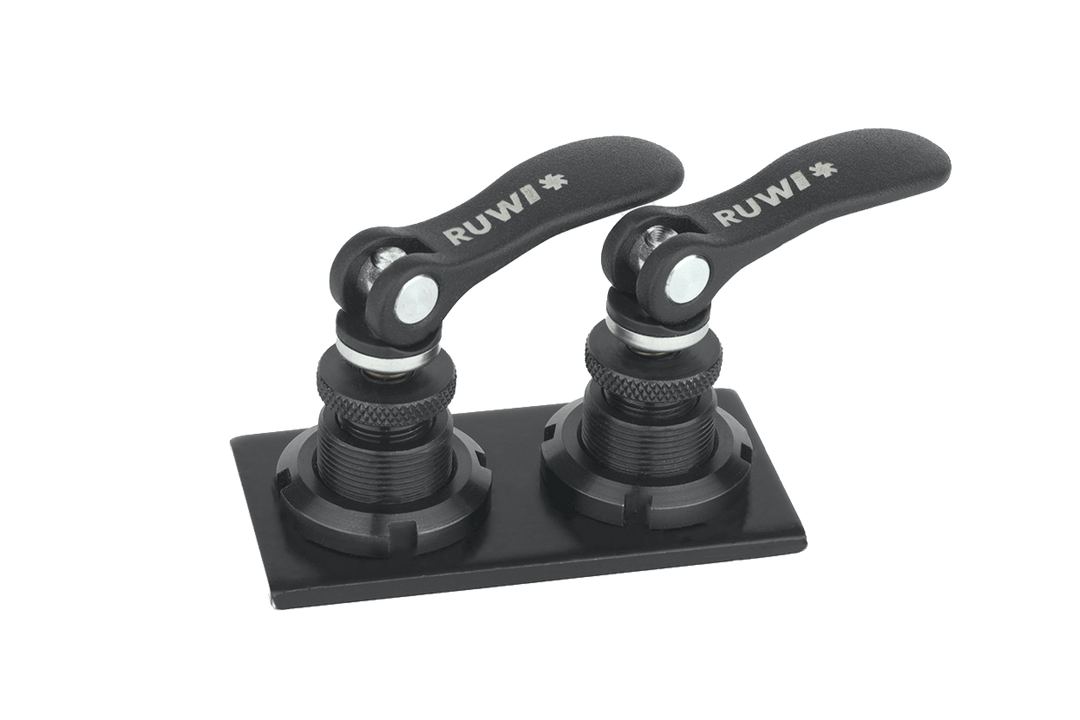

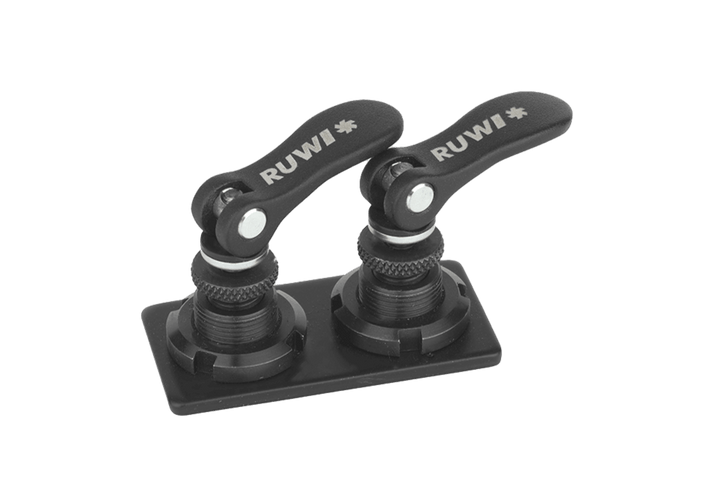

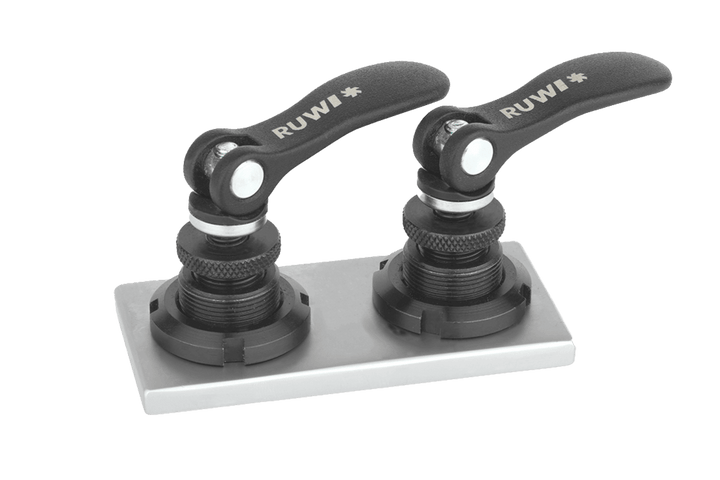

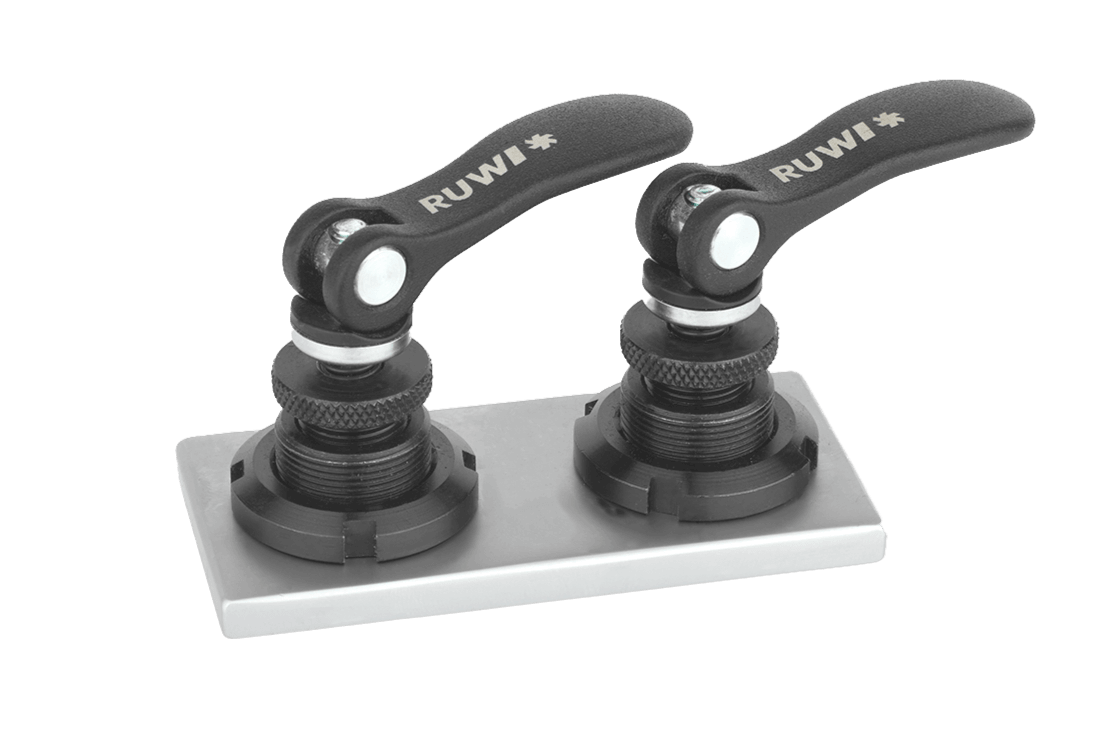

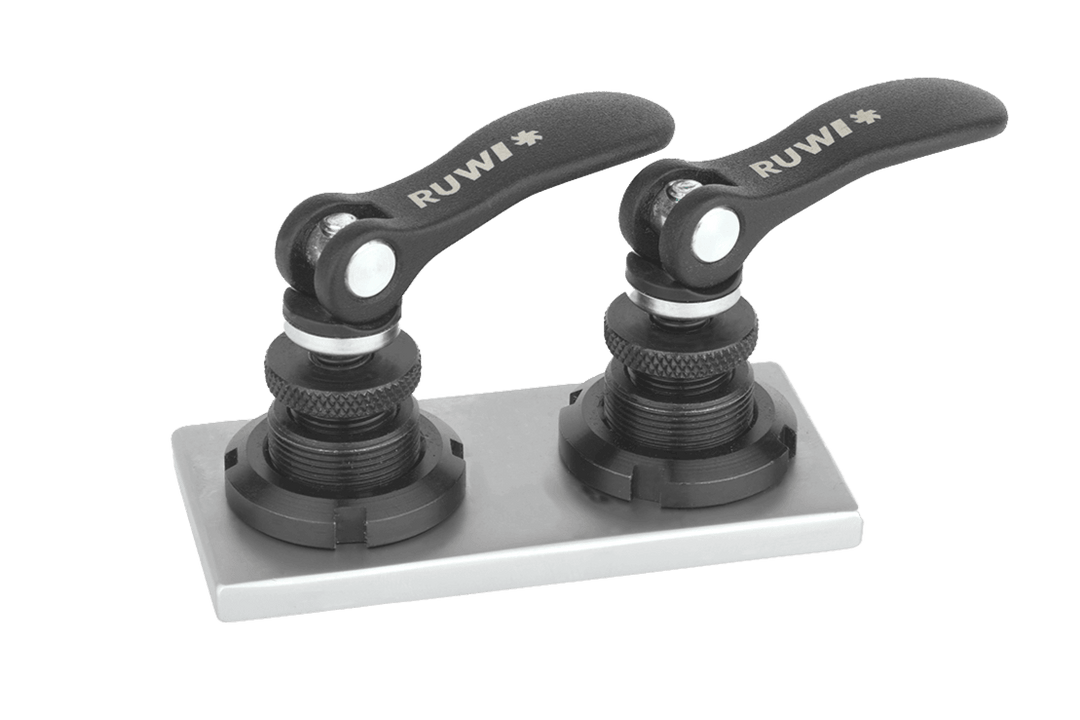

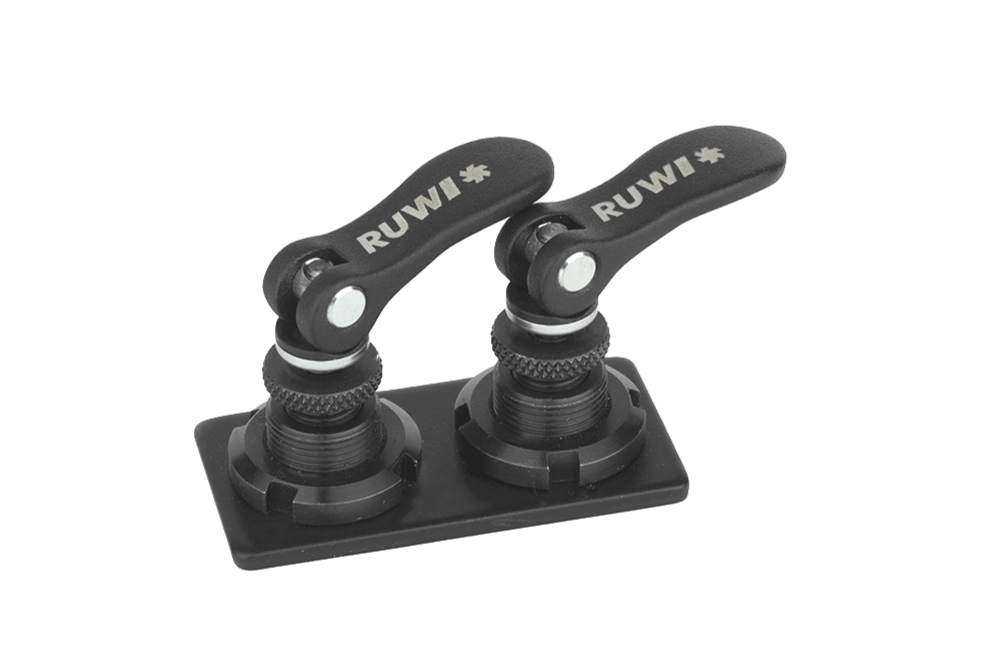

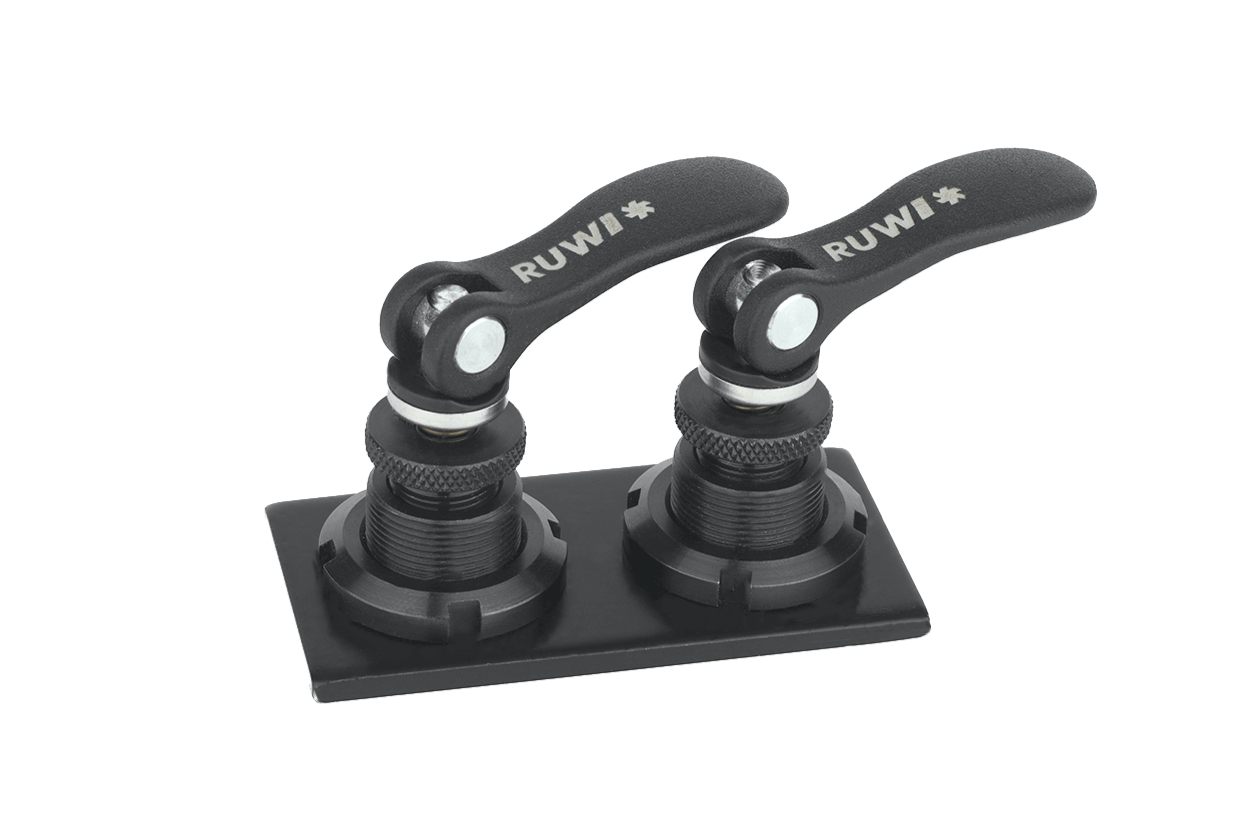

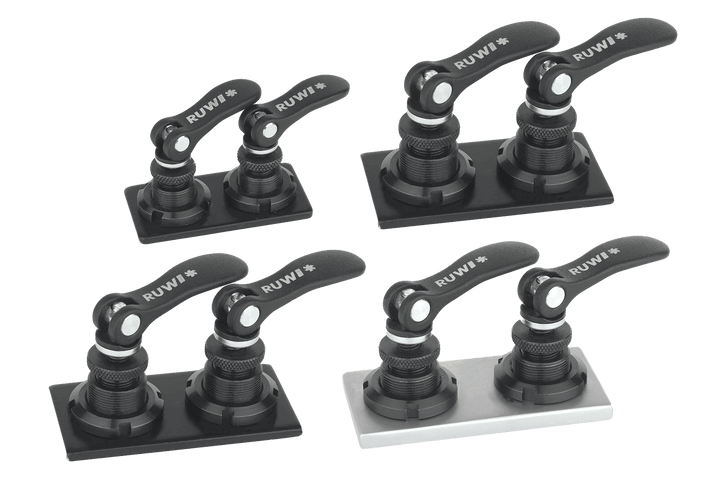

Mit der RUWI Adapterplatte verbindest du parallel verlaufende Aluprofile werkzeuglos und in Sekunden – ohne Verschraubung. In der Platte sitzen zwei Schnellspanner mit Außengewinde, die eingeschraubt und mit der Klemmmutter gekontert sind; je ein Spanner greift in die Nut eines Profils. Jeden Spanner setzt du von oben an beliebiger Stelle in die Nut: Hebel hochstellen, gegen die Federkraft in die Nut drücken, um 90 Grad drehen und den Hebel umlegen. Dabei zieht ein Exzenter die Hammermutter gegen die Hinterschneidung der Nut und presst die Platte fest auf die Profile. Gelöst wird in umgekehrter Reihenfolge; die einzelnen Schritte zeigt die Anleitung unter Downloads.

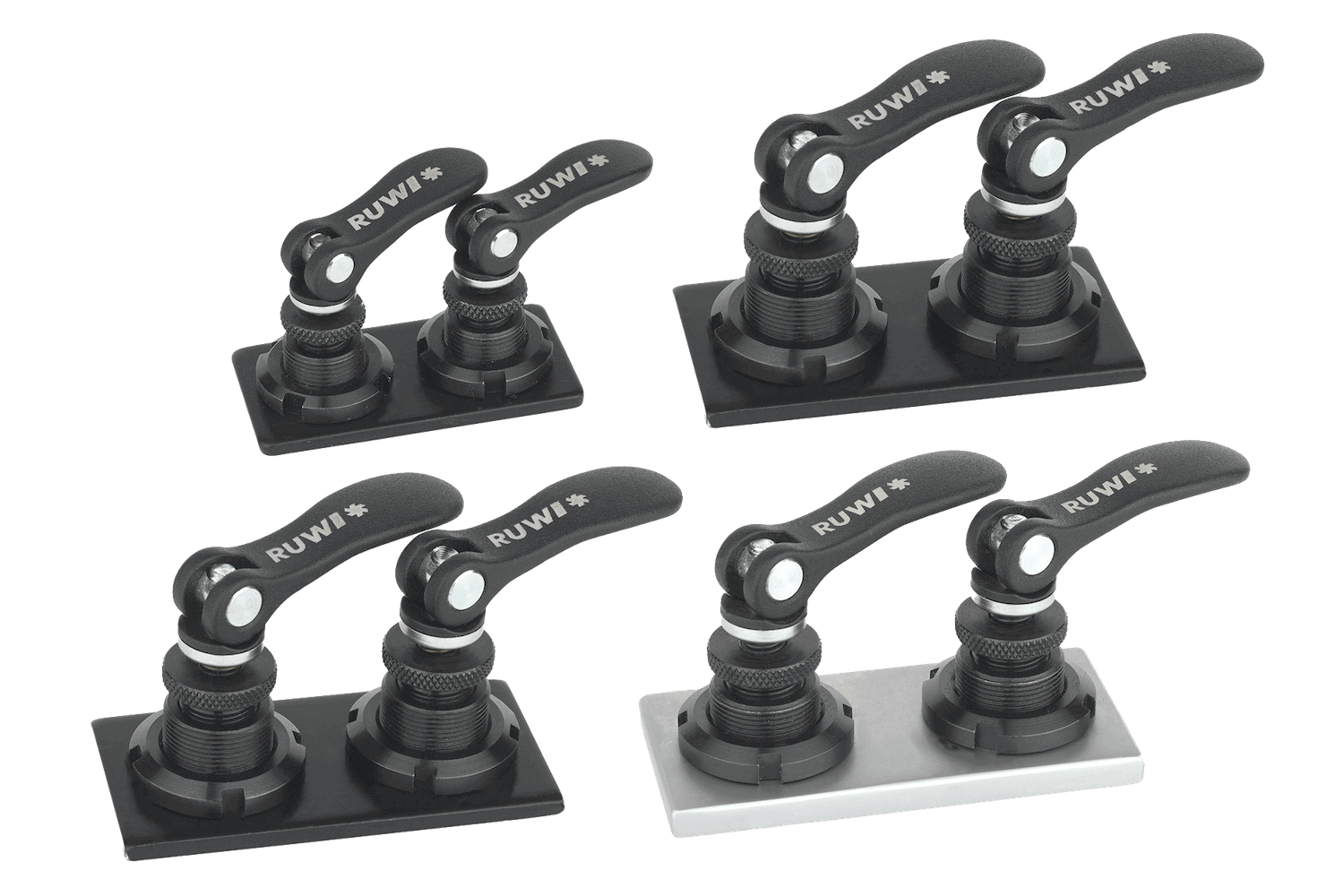

Die Spannhöhe stellst du an den Rändelringen passend zu deinen Profilen ein. Die Adapterplatte gibt es in drei Baugrößen: für Nut 6 mit einer Platte von 60 × 30 mm und Schnellspannern Ø 15 mm, für Nut 8 mit 80 × 40 mm und für Nut 10 mit 87 × 40 mm, jeweils mit Schnellspannern Ø 20 mm. Jeder Spanner bringt rund 1,5 kN (Ø 15 mm) beziehungsweise 2,5 kN (Ø 20 mm) Spannkraft auf. Überall, wo Aluminiumprofile im Einsatz sind, sparst du so Zeit beim Montieren und Demontieren.

Jak z tego korzystać

• Profile werkzeuglos verbinden: Parallel verlaufende Profile und ganze Profilkonstruktionen montierst, fixierst und löst du in Sekunden – drücken, drehen, spannen statt verschrauben.
• Lean-Arbeitsplätze und Montagestationen: Arbeitsplätze, Materialbereitstellung und Montagestationen aus Aluprofil stellst du schnell zusammen und passt sie an, sobald sich Abläufe ändern.
• Messebau: Messewände, Theken und Displays stehen in kurzer Zeit sicher fixiert und sind nach der Messe genauso schnell wieder abgebaut.
• Event und Veranstaltung: Bühnenverkleidungen, DJ-Pulte sowie Catering- und Buffettische aus Aluprofil baust du vor Ort zügig auf und nach der Veranstaltung ebenso schnell wieder ab.
• Ladenbau und Verkaufsdisplays: Regale, Warenträger und Aktionsflächen baust du je nach Saison oder Sortiment um, ohne jedes Mal neu zu verschrauben.
• Foto-, Film- und Studiotechnik: Gestelle für Hintergründe, Licht und Kameras stellst du für jedes Set neu zusammen und baust sie danach schnell wieder ab.
• Prüfstände und Versuchsaufbauten: In Labor und Entwicklung ändern sich Aufbauten ständig – du öffnest die Hebel, versetzt das Profil und schließt sie wieder, sodass der Aufbau mit der Aufgabe wächst, statt neu gebaut zu werden.
• Aus- und Weiterbildung: In Berufsschule und Lehrwerkstatt bauen Auszubildende Konstruktionen immer wieder auf und ab, ohne dass Profile und Gewinde verschleißen.
• Eigenbau: Maschinengestelle, Werkbänke und Vorrichtungen im Eigenbau lassen sich werkzeuglos verbinden und bei Bedarf umbauen oder erweitern.

Czy to pasuje do twojego profilu aluminiowego?

Beim Bestellen wählst du die Nutbreite deiner Profile: Nut 6, Nut 8 oder Nut 10. Die Schnellspanner passen in Item-, Item-kompatible und Bosch-Profile ebenso wie in weitere Systemprofile und Nuttische mit dieser Nutbreite – entscheidend ist allein die Nutbreite, nicht der Hersteller. Die integrierten Spanner entsprechen dem Schnellspanner Ø 15 mm mit Außengewinde beziehungsweise dem Schnellspanner Ø 20 mm mit Außengewinde; alle Baugrößen zeigt die Schnellspanner-Übersicht.

Pliki do pobrania

• Anleitung Schnellspanner mit Außengewinde (PDF)
• Karta katalogowa szybkozamykaczy (PDF)

Wszystkie szczegóły

Funkcja
Zastosowanie: łącznik bez użycia narzędzi do dwóch profili aluminiowych, kompatybilny z systemem item w przypadku modeli RUWI27690-1 i RUWI27692-1, kompatybilny z systemem Bosch w przypadku modeli RUWI27692-3 i RUWI27695-3
Zasada działania: dwa zintegrowane zaciski szybkiego mocowania

Wymiary rowka 10 (RUWI27695-3, szerokość profilu do 45 mm)
Płytka adapterowa: 87 × 40 mm
Całkowita wysokość: 50 mm
Wysokość regulacji: 9 mm
Siła zacisku: ok. 3 kN

Wymiary rowka 8 (RUWI27692-1, RUWI27692-3, szerokość profilu 40 mm)
Płytka adapterowa: 80 × 40 mm
Całkowita wysokość: 50 mm
Wysokość regulacji: 9 mm
Siła zacisku: ok. 3 kN

Wymiary rowka 6 (RUWI27690-1, szerokość profilu 30 mm)
Płytka adapterowa: 60 × 30 mm
Całkowita wysokość: 39 mm
Wysokość regulacji: 7 mm
Siła zacisku: ok. 2 kN
