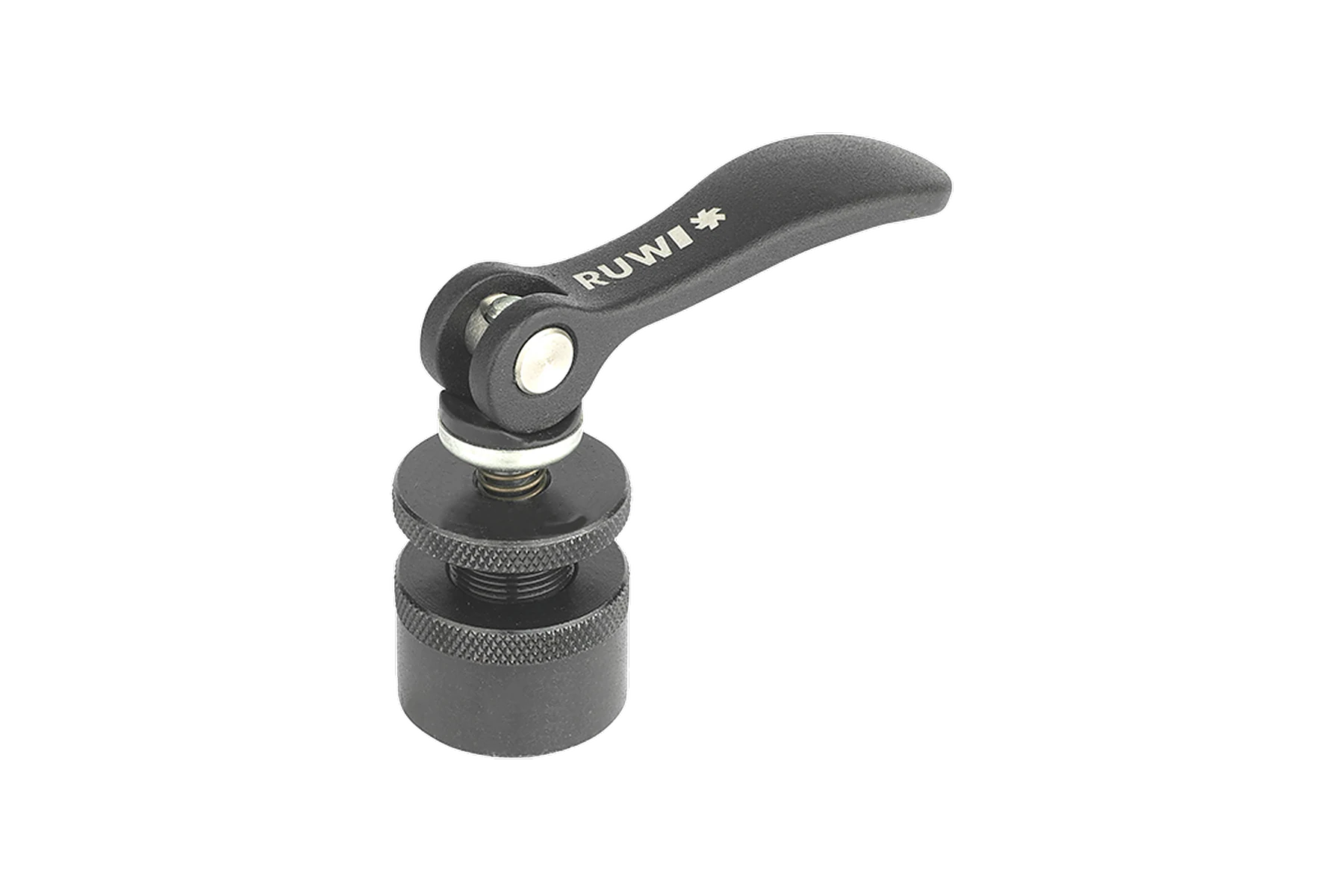

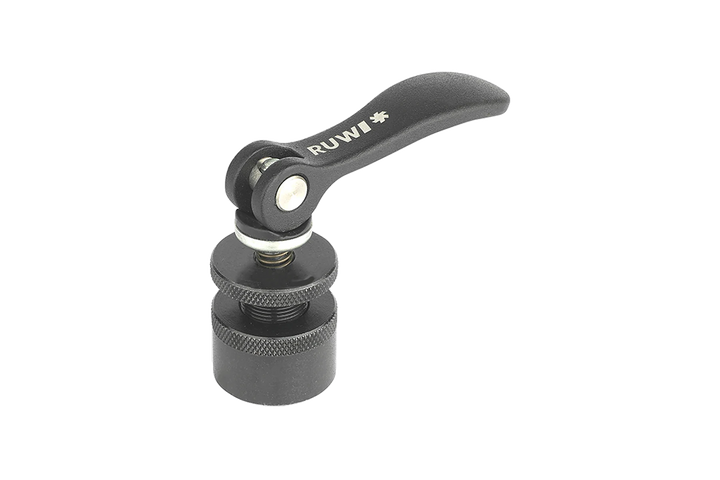

Zacisk szybki o średnicy 30 mm do rowków 8 i 10

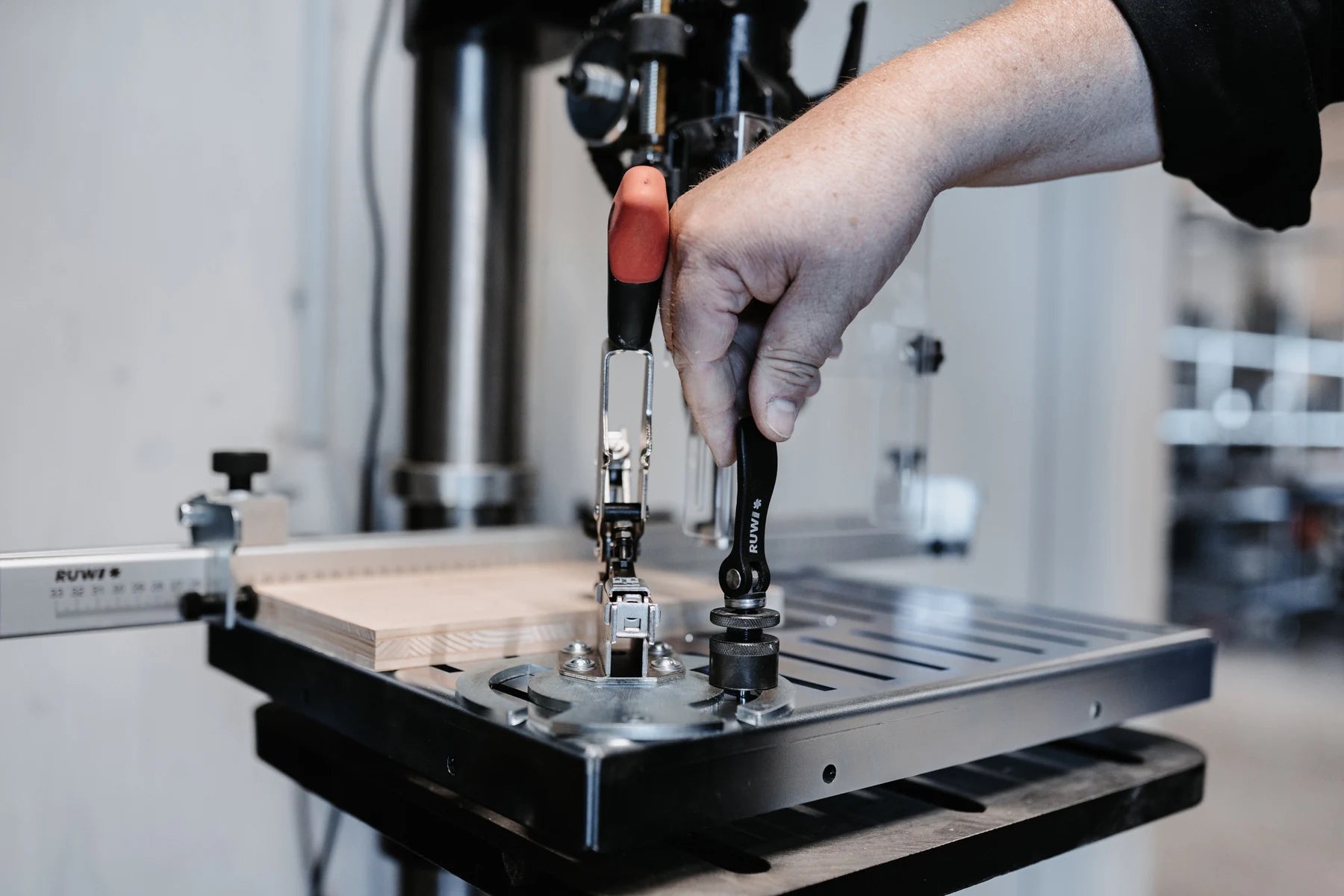

Szybkozacisk „ RUWI ” o średnicy 30 mm to najmocniejszy model w tej serii. Umożliwia on bezużyciowe mocowanie elementów obrabianych, ograniczników i elementów prowadzących w rowku profili aluminiowych i stołów rowkowych; jest dostępny w wersjach do rowków 8 i 10, a także do rowka 8 z długim skokiem. Zamiast dokręcać śrubę z nakrętką imbusową, wystarczy po prostu przełożyć dźwignię mimośrodową – miejsce mocowania zostaje zablokowane w ciągu kilku sekund i równie szybko można je ponownie zwolnić. Montuje się go od góry w dowolnym miejscu rowka: podnieść dźwignię, wcisnąć ją do rowka pokonując siłę sprężyny, obrócić o 90 stopni i przełożyć dźwignię. Rozluźnienie odbywa się w odwrotnej kolejności; poszczególne kroki przedstawiono w instrukcji dostępnej w sekcji „Pliki do pobrania”.

Po przełączeniu dźwigni mimośród podciąga nakrętkę młotkową do góry, dociskając ją do podcięcia rowka profilowego: tam nakrętka osadza się na zasadzie połączenia kształtowego, a siła zacisku dodatkowo mocuje ją na zasadzie połączenia siłowego. W ten sposób przy użyciu siły ręcznej wynoszącej około 120 N uzyskujesz siłę zacisku około 4 kN – wystarczającą do mocowania ciężkich elementów i przyrządów. Za pomocą pierścienia radełkowanego można bezstopniowo dostosować zakres zaciskania do grubości elementu, który zamierzasz zaciśnąć między zaciskiem a profilem: od 2 do 14 mm w wersji standardowej, od 14 do 26 mm w przypadku długiego skoku. Łącznie oba warianty bezprzerwowo pokrywają zakres od 2 do 26 mm. Całkowita wysokość wynosi 63 mm, a w przypadku długiego skoku – 73 mm. Korpus podstawowy wykonany jest ze stali oksydowanej, nakrętka młotkowa jest ocynkowana, a dźwignia mimośrodowa z odlewu aluminiowego malowanego proszkowo, wyprodukowanego w Niemczech.

Jak z tego korzystać

• Mocowanie ciężkich elementów i przyrządów: w przypadku ram profilowych stosowanych w budowie urządzeń i maszyn specjalnych rozmiar Ø-30 zapewnia siłę mocowania, której nie są w stanie zapewnić mniejsze napinacze.

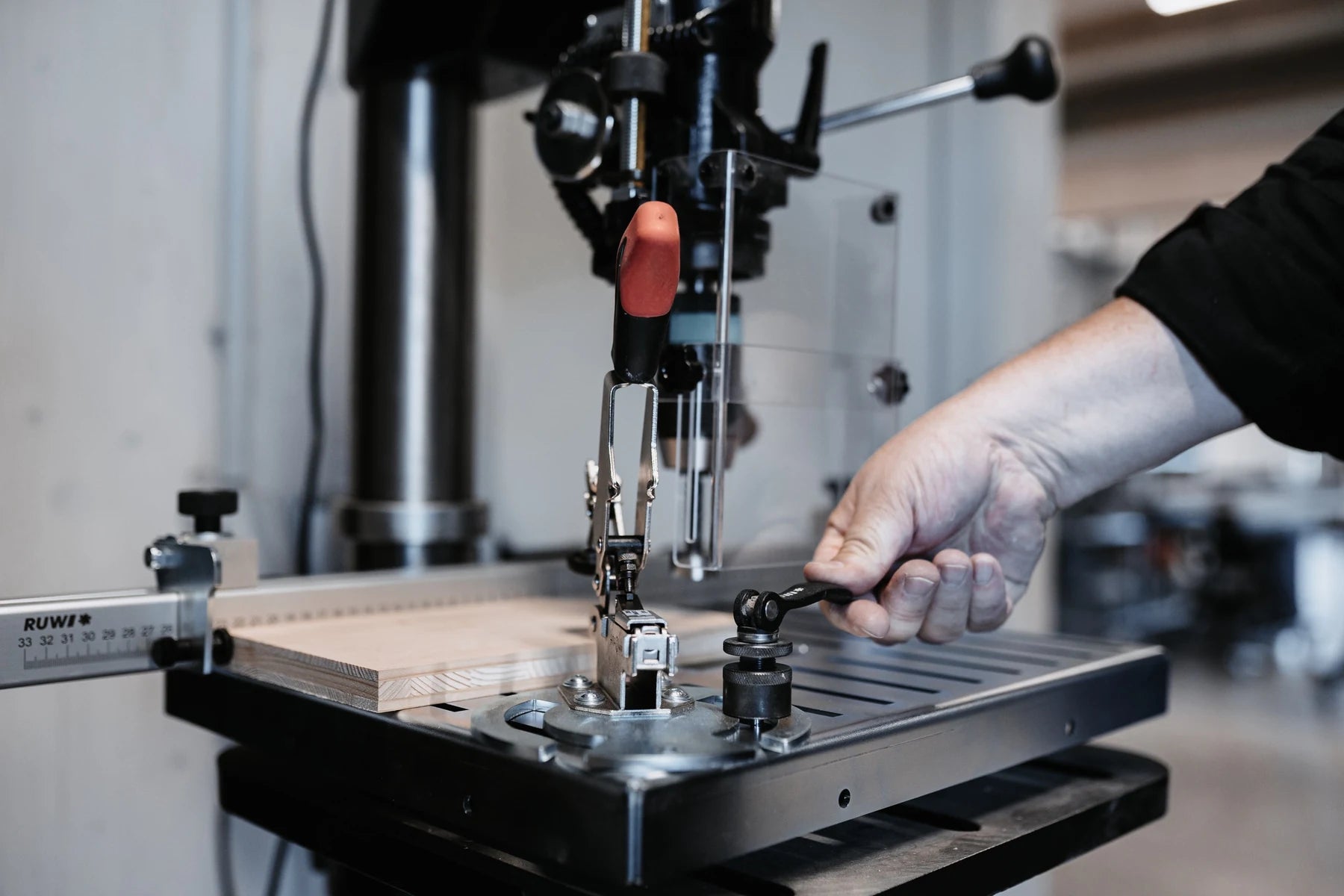

• Mocowanie grubych elementów przy długim skoku: Dzięki zakresowi mocowania od 14 do 26 mm wersja z długim skokiem pozwala na pewne mocowanie nawet grubych elementów, narzędzi i przyrządów na stołach z rowkami i profilach. Dzięki temu firma „ RUWI ” samodzielnie mocuje imadło maszynowe na stole wiertarskim.
• Mocowanie kątownika z otworem podłużnym: Kątownik ograniczający i uchwyt z otworem podłużnym można płynnie ustawić w żądanej pozycji i zamocować je jednym ruchem ręki.
• Budowa urządzeń i wyposażenia: Konstrukcje z profili aluminiowych montuje się i przesuwa w ciągu kilku sekund – zarówno w pionie, jak i w poziomie w bocznych rowkach – a punkt mocowania przesuwa się wraz z nimi bez użycia narzędzi montażowych.
• Regulacja ograniczników bez użycia narzędzi: wystarczy zwolnić dźwignię, przesunąć ogranicznik lub element prowadzący w nowe położenie, a następnie ponownie zablokować dźwignię, dzięki czemu regulacja przebiega płynnie, bez przerw.

Czy to pasuje do twojego profilu aluminiowego?

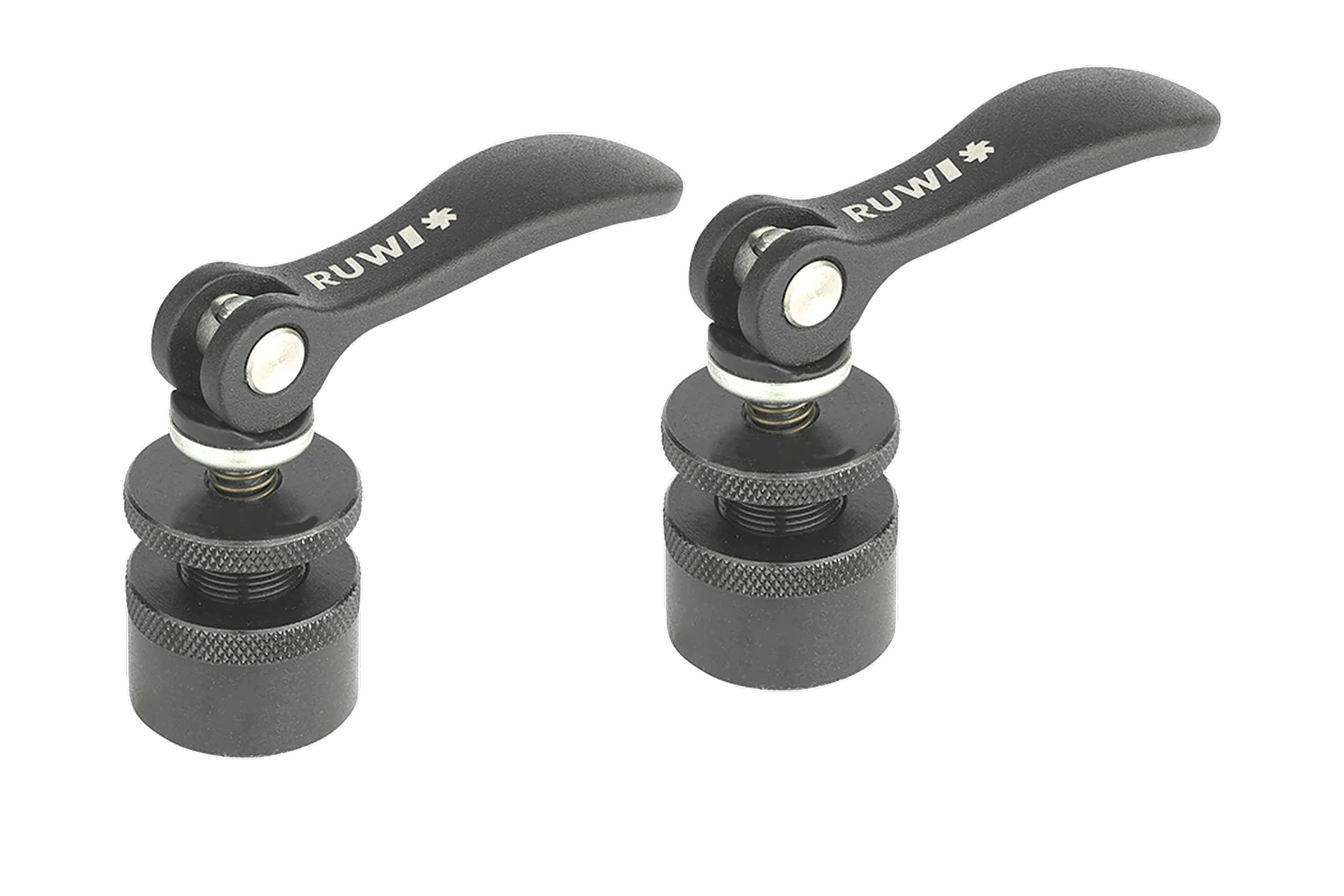

Podczas składania zamówienia wybierasz wersję: rowek 8, rowek 10 lub rowek 8 z długim skokiem. Napinacz pasuje do profili Item, profili kompatybilnych z Item oraz profili Bosch, a także do innych profili systemowych, stołów z rowkami i płyt mocujących o tej szerokości rowka – decydująca jest wyłącznie szerokość rowka, a nie rozmiar profilu ani producent.

Jeśli wystarczy Ci mniejsza siła zacisku przy bardziej płaskiej konstrukcji, zacisk szybki o średnicy 20 mm będzie smuklejszym rozwiązaniem; jest on również dostępny z długim skokiem. Przegląd zacisków szybkich zawiera wszystkie rozmiary oraz wersje z gwintem zewnętrznym i nakrętką zaciskową do trwałego montażu w elementach konstrukcyjnych.

Pliki do pobrania

• Instrukcja obsługi docisków szybkomocujących (PDF)

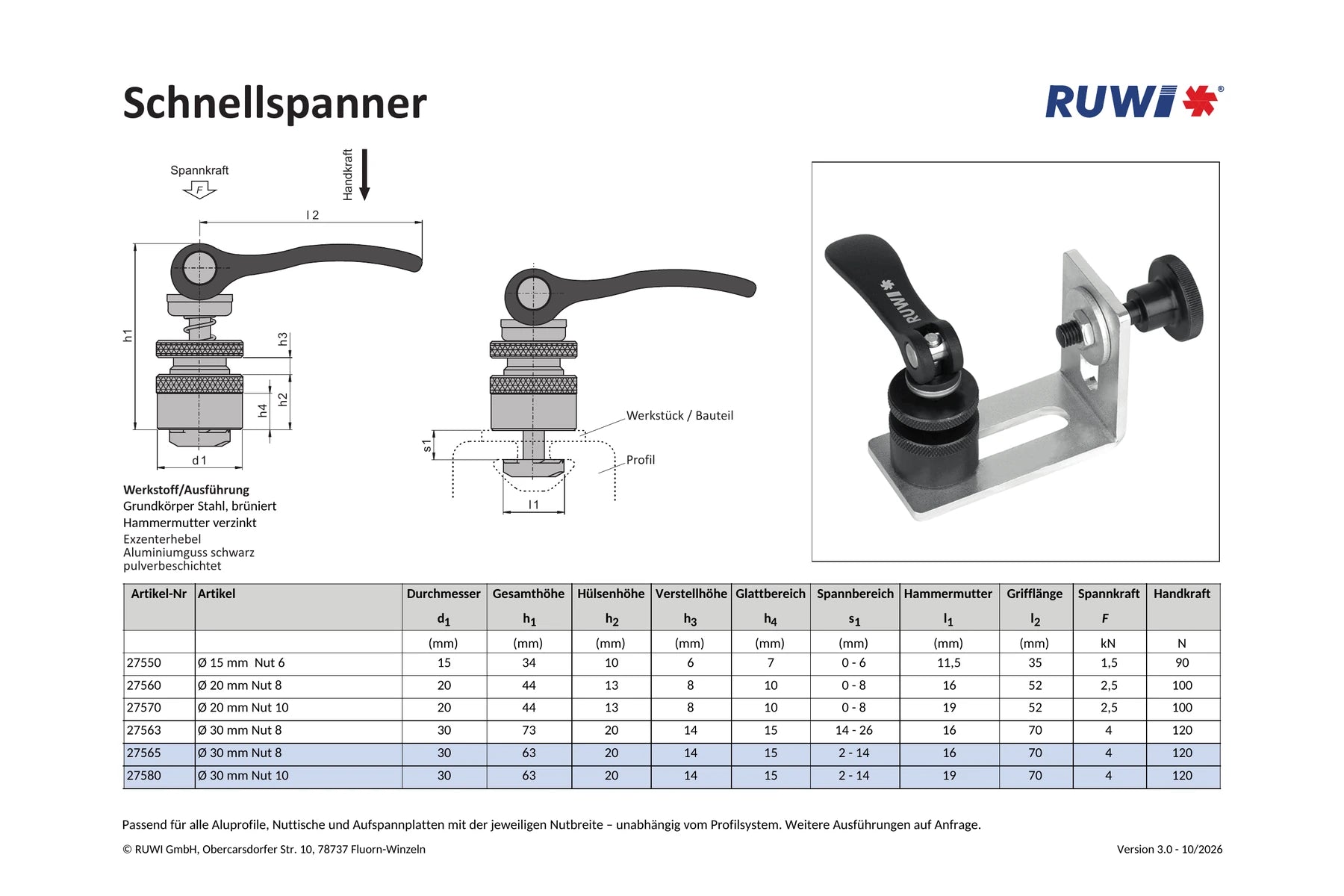

• Karta techniczna szybkozamykacza Ø 30 mm (PDF)

Wszystkie szczegóły

Wymiary
Korpus podstawowy: Ø 30 mm
Całkowita wysokość: 63 mm (rowek 8, rowek 10) lub 73 mm (rowek 8 · długi skok)
Wysokość tulei: 20 mm
Zakres regulacji wysokości: 14 mm
Zakres gładki: 15 mm
Zakres zaciskania: od 2 do 14 mm (rowek 8, rowek 10) lub od 14 do 26 mm (rowek 8 · długi skok), bezstopniowo
Długość uchwytu: 70 mm
Długość nakrętki młotkowej: 16 mm (rowek 8) lub 19 mm (rowek 10)

Materiał
Korpus podstawowy: stal, oksydowana
Nakrętka młotkowa: stal, ocynkowana
Dźwignia mimośrodowa: odlew aluminiowy, malowany proszkowo

Kompatybilność
Szerokość rowka: 8 mm (RUWI27565, RUWI27563) lub 10 mm (RUWI27580)
Profile: profile systemowe aluminiowe (Item, kompatybilne z Item, Bosch i inne profile systemowe)
Stoły: stoły z rowkami oraz płyty mocujące z rowkiem 8 lub rowkiem 10

Siły
Siła mocowania: ok. 4 kN
Siła ręczna: ok. 120 N
