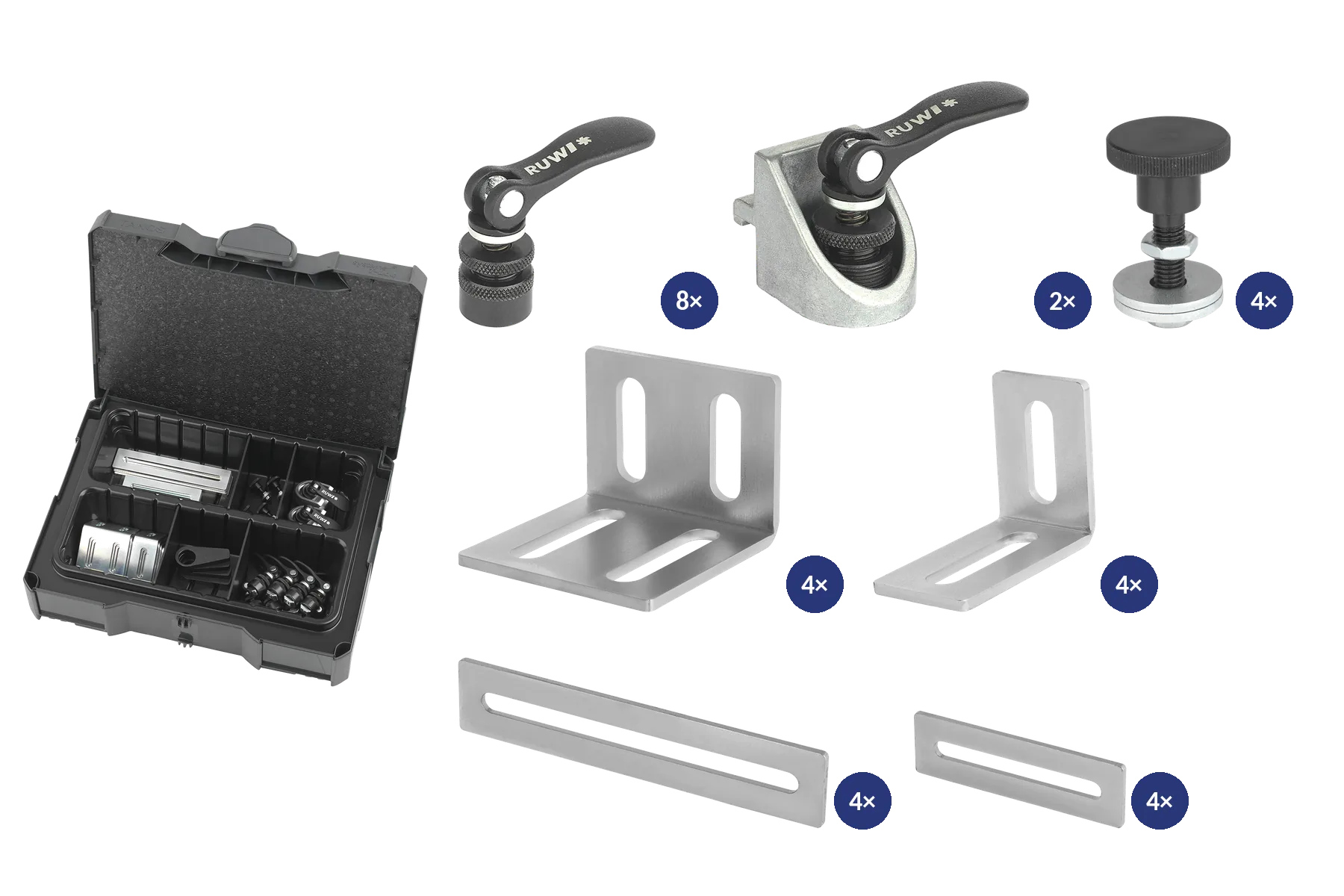

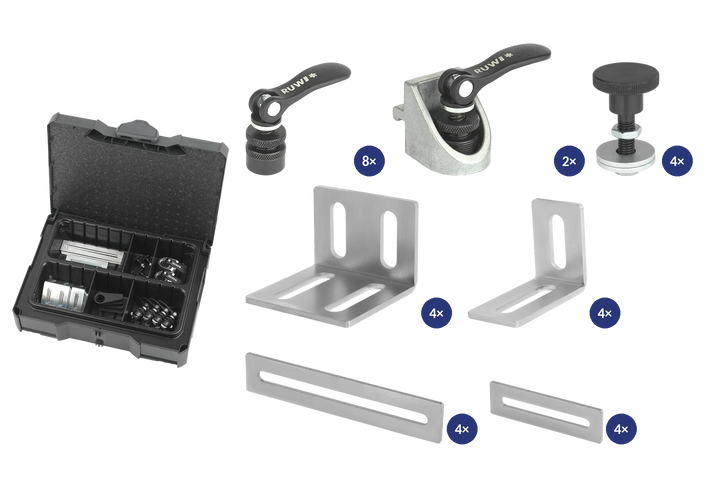

To jest w zestawie
• 8 × zacisków szybkozłącznych Ø 20 mm (rowek 8)
• 2 × kątowniki zaciskowe z zaciskiem szybkozłącznym (rowek 8)
• 4 × zaciski mimośrodowe Ø 20 mm
• 4 × małe kątowniki adapterowe, 4 × duże kątowniki adapterowe
• 4 × małe płytki adapterowe, 4 × duże płytki adapterowe
• 4 × śruby ograniczające
• 1 × Systainer (400 × 300 × 105 mm) z regulowanym podziałem przegródek
Zestaw startowy systemu mocującego „ RUWI ” to kompletny zestaw modułowy do beznarzędziowej pracy z profilami Nut-8 – przeznaczony zarówno dla rzemiosła, jak i przemysłu. Pozwala on łączyć profile pod kątem prostym, ustalać je równolegle względem siebie oraz mocować elementy konstrukcyjne, ograniczniki i obrabiane elementy – wszystko to bez śrub i narzędzi. Części są posortowane w pojemniku Systainer (400 × 300 × 105 mm) z regulowanym podziałem przegródek: 8 szybkozamykaczy Ø 20 mm, 2 kątowniki zaciskowe z szybkozamykaczem, 4 zaciski mimośrodowe Ø 20 mm, po 4 kątowniki adapterowe i płytki adapterowe w rozmiarach małym i dużym oraz 4 śruby oporowe. Zamiast kupować elementy pojedynczo, masz cały podstawowy zestaw do swoich konstrukcji bezpośrednio pod ręką.
Sercem systemu są szybkozamykacze: wystarczy wsunąć je od góry w dowolnym miejscu do rowka, docisnąć w dół pokonując siłę sprężyny, obrócić o 90 stopni i przełączyć dźwignię. W ten sposób mimośrodnik dociska nakrętkę młotkową do podcięcia w rowku profilowym i mocuje element z siłą około 2,5 kN; wysokość zacisku reguluje się za pomocą pierścienia radełkowanego, a zwolnienie odbywa się w odwrotnej kolejności. Płytki adapterowe i kątowniki adapterowe z otworem podłużnym mocuje się za pomocą zacisków bezstopniowo w żądanej pozycji, kątowniki zaciskowe mocno dociskają przyłożony profil do podłoża, a śruby ograniczające zapewniają stałe punkty oparcia. Napinacze mimośrodowe nakłada się na szybkozamykacz, który jest zamocowany w rowku i służy jako oś obrotu: po obróceniu napinacza mimośrodowego jego mimośrodowy otwór dociska go do obrabianego elementu i mocno przyciska go do ogranicznika.
Jak z tego korzystać
- Łączenie profili pod kątem: Dzięki kątnikom zaciskowym można w ciągu kilku sekund zamontować profile poprzeczne i mocno przycisnąć je do dolnego profilu za pomocą dźwigni, zamiast przykręcać kątniki.
- Mocowanie profili równoległych: Za pomocą płyt adapterowych i po dwa zaciski szybkomocujące można połączyć równoległe profile bez użycia narzędzi, a następnie równie szybko je rozłączyć.
- Mocowanie ograniczników i elementów: kątowniki adapterowe, śruby ograniczające i szybkozamykacze służą jako ograniczniki, podpory i uchwyty do elementów, które można płynnie ustawiać za pomocą otworów podłużnych, a przy kolejnym obrabianym elemencie przesuwać w ciągu kilku sekund.
- Mocowanie detali z boku: Dzięki zaciskowi mimośrodowemu i zaciskowi szybkomocującemu pełniącym rolę osi obrotu możesz płynnie dociskać detale do ogranicznika. Wystarczy je obrócić, aby dostosować do różnych szerokości detali bez konieczności zmiany ustawienia konstrukcji.
- Praca na płycie mocującej: Na wiertarkach i frezarkach można dowolnie ustawiać szyny ograniczające, imadła maszynowe lub kątowniki pozycjonujące na płycie mocującej i mocować je bez użycia śrub.
- Stanowiska pracy zgodne z zasadami Lean i budowa stoisk targowych: stanowiska pracy, przygotowanie materiałów, ekspozytory i konstrukcje prezentacyjne montujesz szybko, a równie szybko je przebudowujesz lub demontujesz.
- Kształcenie i doskonalenie zawodowe: W szkole zawodowej i warsztacie szkoleniowym praktykanci wielokrotnie montują i demontują konstrukcje, nie powodując zużycia profili ani gwintów.
- Zawsze uporządkowane i pod ręką: elastyczny układ przegródek pozwala utrzymać każdy element na swoim miejscu, uchwyt do przenoszenia zapewnia mobilność Systainera, a ponadto można go łączyć z innymi Systainerami – dzięki temu możesz zabrać zestaw do każdego miejsca pracy, a potem ponownie spakować go w całości.
Czy to pasuje do twojego profilu aluminiowego?
Zestaw jest przystosowany do rowka 8. Szybkozłączki, a tym samym również płytki adapterowe i kątowniki adapterowe, pasują do profili Item, profili kompatybilnych z Item oraz profili Bosch, a także do innych profili systemowych, stołów z rowkami i płyt mocujących o szerokości rowka 8 mm – decydujące znaczenie ma wyłącznie szerokość rowka. Jedynie w przypadku kątowników zaciskowych profil, na którym spoczywa element, i w który wchodzi występ, musi być profilem Item lub profilem kompatybilnym z systemem Item z serii 40. Dla profili z rowkiem 6 dostępny jest zestaw startowy Nut 6. Poszczególne elementy znajdziesz w sekcji „Adaptery i ograniczniki” oraz w przeglądzie zacisków szybkomocujących.
Pliki do pobrania
- Instrukcja obsługi docisków szybkomocujących (PDF)
- Instrukcja montażu kątownika zaciskowego (PDF)
- Karta katalogowa docisków szybkomocujących (PDF)
