Schnellspanner Ø 15 mm für Nut 6

Der RUWI Schnellspanner Ø 15 mm fixiert Werkstücke, Winkel und Anschläge werkzeuglos in der Nut 6 von Aluprofilen, Nuttischen und Aufspannplatten. Statt einen Nutenstein mit dem Inbusschlüssel festzuschrauben, legst du einfach den Exzenterhebel um – die Spannstelle hält in Sekunden und lässt sich genauso schnell wieder lösen. Eingesetzt wird er von oben an jeder beliebigen Stelle der Nut: Hebel hochstellen, gegen die Federkraft in die Nut drücken, um 90 Grad drehen und den Hebel umlegen. Gelöst wird in umgekehrter Reihenfolge; die einzelnen Schritte zeigt die Anleitung unter Downloads. Als kleinste Baugröße der Reihe ist er für die schmale Nut 6 gemacht und passt in Item-, Item-kompatible und Bosch-Profile ebenso wie in weitere Systemprofile mit dieser Nutbreite.

Beim Umlegen des Hebels zieht ein Exzenter die Hammermutter nach oben gegen die Hinterschneidung der Profilnut: Dort sitzt sie formschlüssig und wird durch die Spannkraft zusätzlich kraftschlüssig festgeklemmt. So bringst du mit rund 90 N Handkraft eine Spannkraft von etwa 1,5 kN auf, die leichtere Werkstücke, Halter und Anschläge sicher an ihrem Platz hält. Den Spannbereich von 0 bis 6 mm stellst du am Rändelring auf die Stärke des Bauteils ein, das du zwischen Spanner und Profil klemmst; mit 34 mm Gesamthöhe baut der Spanner dabei besonders flach. Der Grundkörper ist aus Stahl, die Hammermutter verzinkt und der Exzenterhebel aus pulverbeschichtetem Aluminiumguss, gefertigt in Deutschland.

Jak z tego korzystać

• Anschläge und Halter setzen: Werkstücke, Winkel und Anschläge fixierst du direkt in der Nut 6 deines Profils, indem du den Hebel umlegst, statt Nutensteine einzufädeln und zu verschrauben.
• Winkel mit Langloch klemmen: Anschlagwinkel und Halter mit Langloch setzt du stufenlos an die gewünschte Position; der Spannbereich bis 6 mm deckt übliche Blechstärken ab.
• Vorrichtungs- und Betriebsmittelbau: Sensor- und Bauteilhalter lassen sich in Sekunden versetzen – senkrecht ebenso wie waagerecht in seitlichen Nuten –, und die Spannstelle wandert ohne Rüstwerkzeug mit dem Aufbau mit.
• Maschinenbau und Prototyping: Bei häufig wechselnden Aufbauten sparst du dir bei jeder Änderung das Lösen und Festziehen von Schraubverbindungen.
• Messebau: Aluprofil-Strukturen baust du schnell auf und wieder ab, weil sich die Spannstellen ohne Werkzeug setzen und lösen lassen.

Czy to pasuje do twojego profilu aluminiowego?

Der Spanner passt in alle Aluprofile, Nuttische und Aufspannplatten mit Nutbreite 6 mm – ob Item, Item-kompatibel, Bosch oder ein anderes Profilsystem. Entscheidend ist allein die Nutbreite, nicht die Profilgröße oder der Hersteller, deshalb musst du beim Bestellen keine Ausführung auswählen.

Soll der Spanner fest in einem Bauteil sitzen – etwa in einem Anschlag, Griff oder Halter –, nimmst du die Ausführung mit Außengewinde und Klemmmutter. Für den Einstieg bündelt das Spannsystem Starter Set Nut 6 Schnellspanner und Zubehör in einem Set. Die größeren Baugrößen Ø 20 mm und Ø 30 mm für Nut 8 und Nut 10 findest du in der Schnellspanner-Übersicht.

Pliki do pobrania

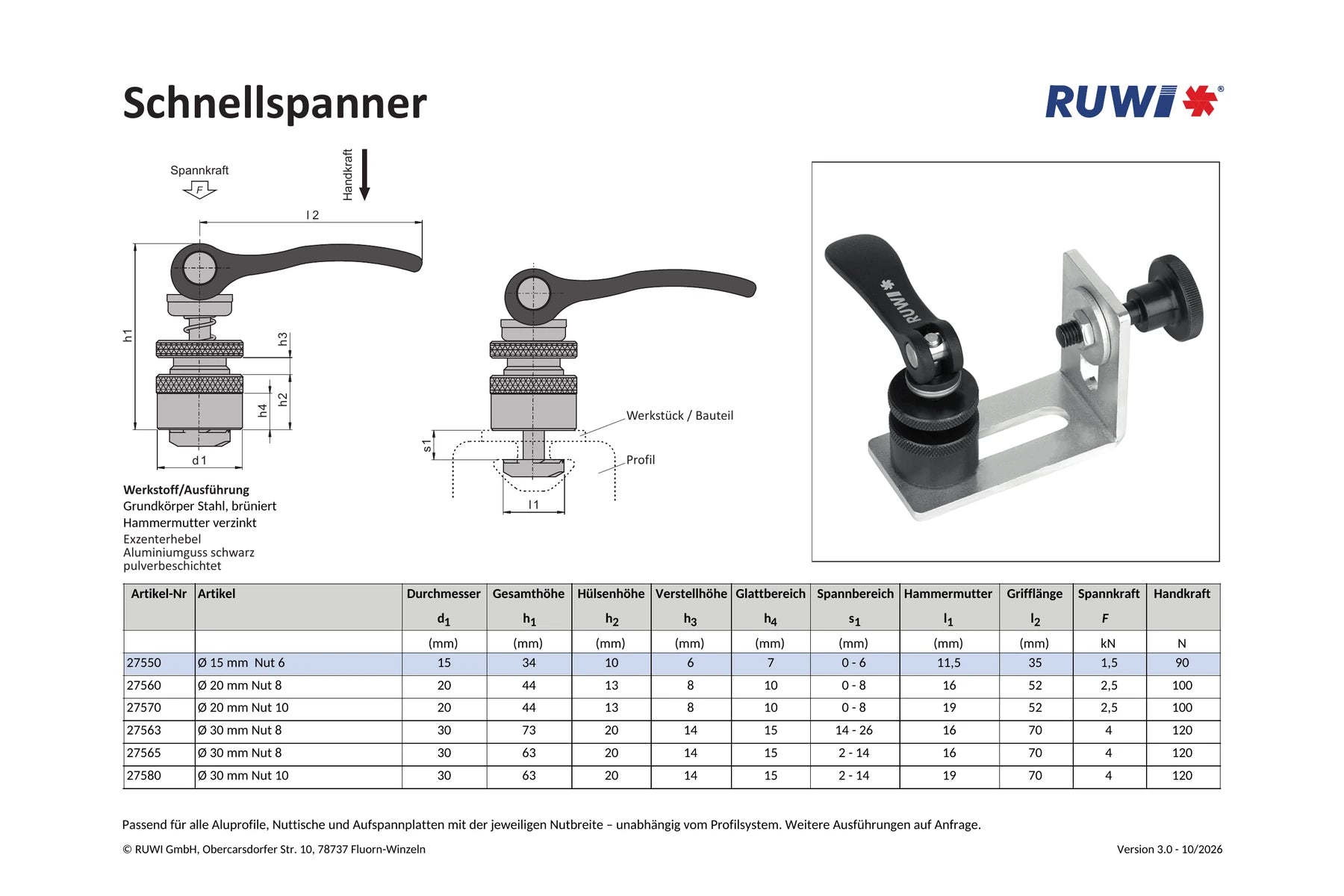

• Instrukcja obsługi szybkozamykaczy (PDF)
• Karta katalogowa szybkozamykaczy (PDF)

Wszystkie szczegóły

Abmessungen
Grundkörper: Ø 15 mm
Gesamthöhe: 34 mm
Hülsenhöhe: 10 mm
Verstellhöhe: 6 mm
Glattbereich: 7 mm
Spannbereich: 0 bis 6 mm
Grifflänge: 35 mm
Hammermutter Länge: 11,5 mm

Material
Grundkörper: Stahl
Hammermutter: Stahl, verzinkt
Exzenterhebel: Aluminiumguss, pulverbeschichtet

Kompatibilität
Nutbreite: 6 mm
Profile: Aluminium-Systemprofile (Item, Item-kompatibel, Bosch und weitere Systemprofile)
Tische: Nuttische und Aufspannplatten mit Nut 6

Kräfte
Spannkraft: ca. 1,5 kN
Handkraft: ca. 90 N
