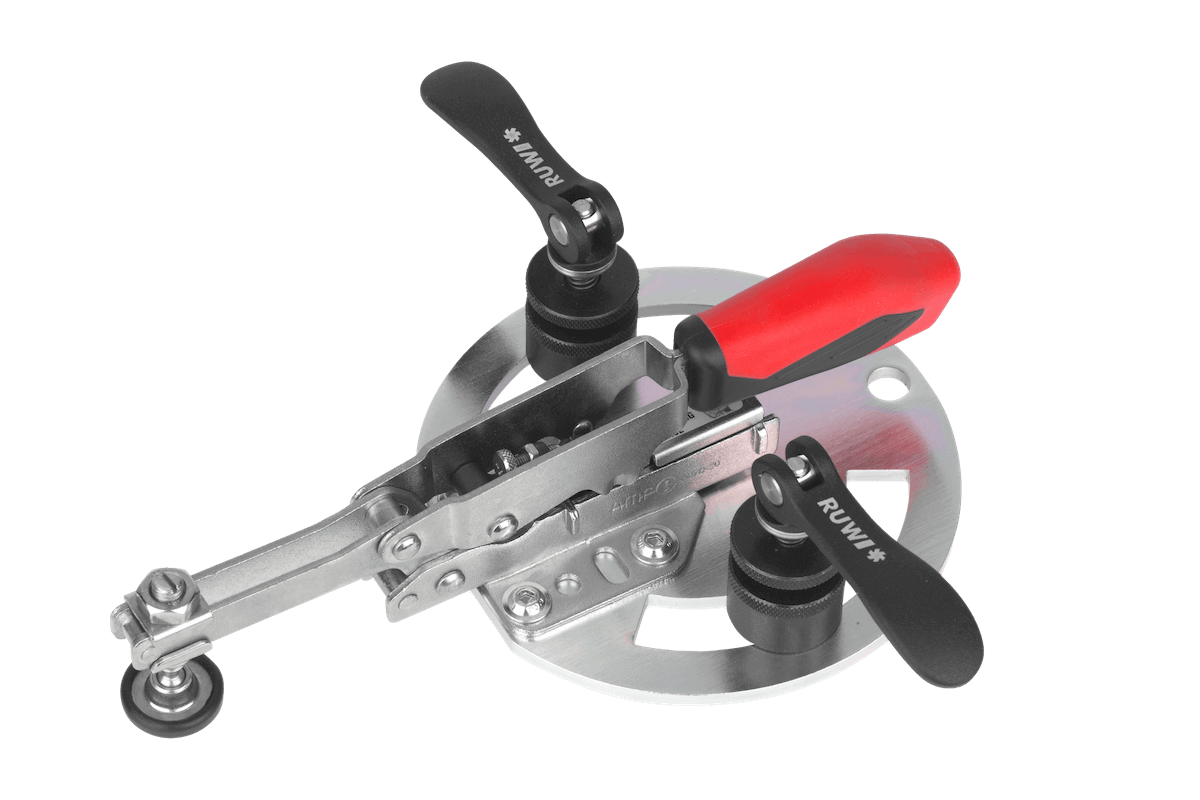

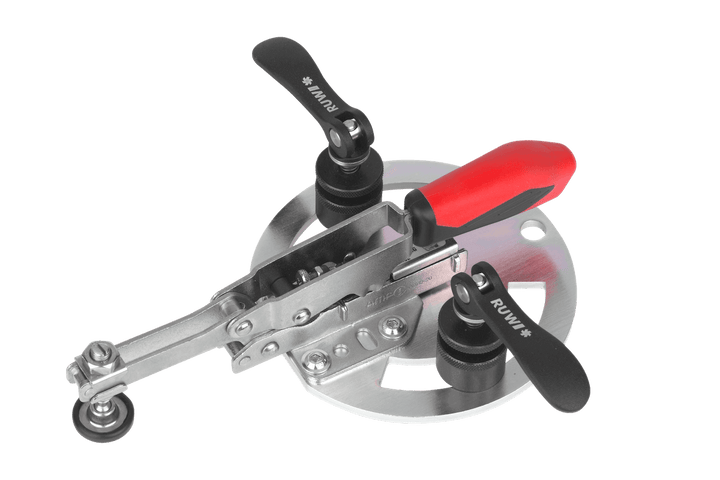

sauterelle verticale avec « plaque adaptatrice » et un système de fixation rapide pour rainure

L'RUWI sauterelle verticale , avec plaque adaptatrice , maintient votre pièce par le haut sur le table de perçage – un sauterelle à genouillère destiné au système de serrage à rainures RUWI. Grâce à deux dispositifs de serrage rapide à excentrique (Ø 30 mm), vous pouvez l'installer sans outil dans le rainure et l'aligner ; la plaque ronde plaque adaptatrice (Ø 140 mm) dotée de trous oblongs vous permet de positionner librement la broche de pression.

Le système de compensation de hauteur s'adapte à des épaisseurs de matériau allant jusqu'à 40 mm, dont 35 mm en mode automatique sans réglage supplémentaire. Les dispositifs de serrage rapide excentriques s'adaptent, avec un diamètre de 14 mm ( plage de serrage ), à des largeurs de rainure comprises entre 8 et 10 mm : il suffit d'actionner un levier au lieu de visser. Avec une longueur de 244 mm, le dispositif de serrage s'adapte facilement aux panneaux, cadres et pièces détachées.

Voici comment l'utiliser

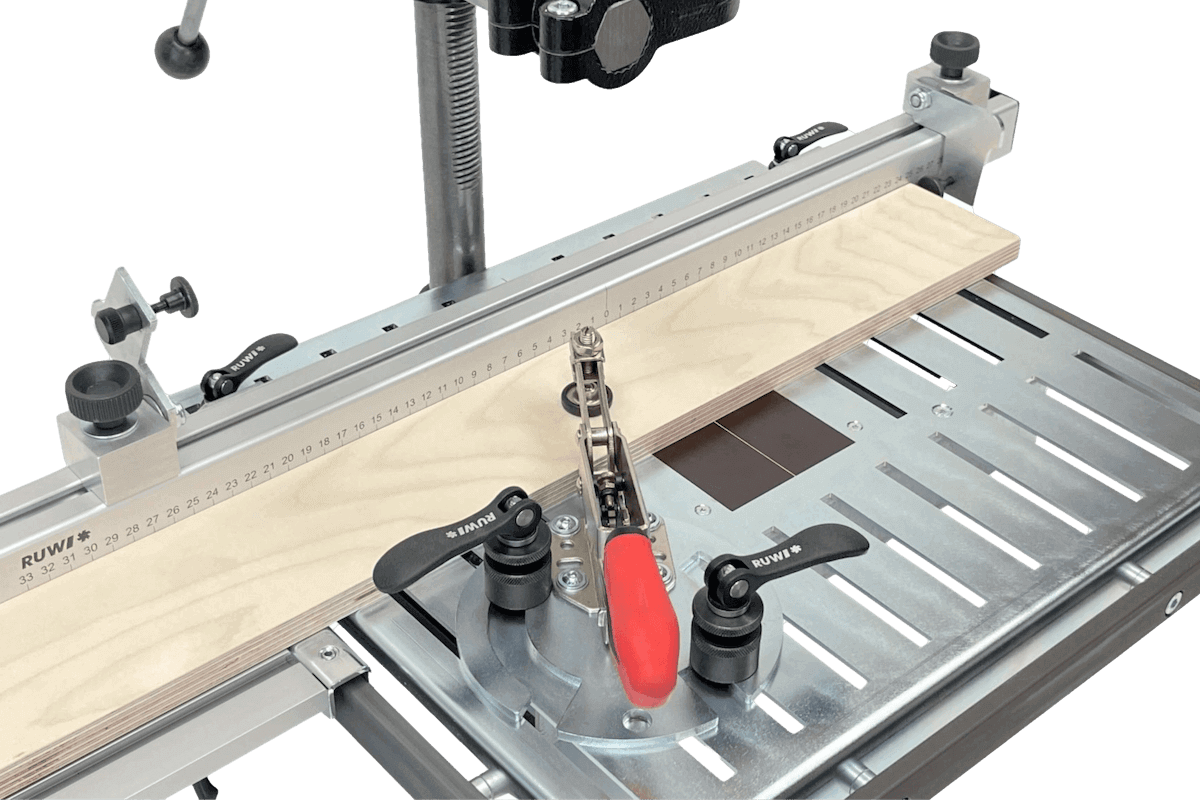

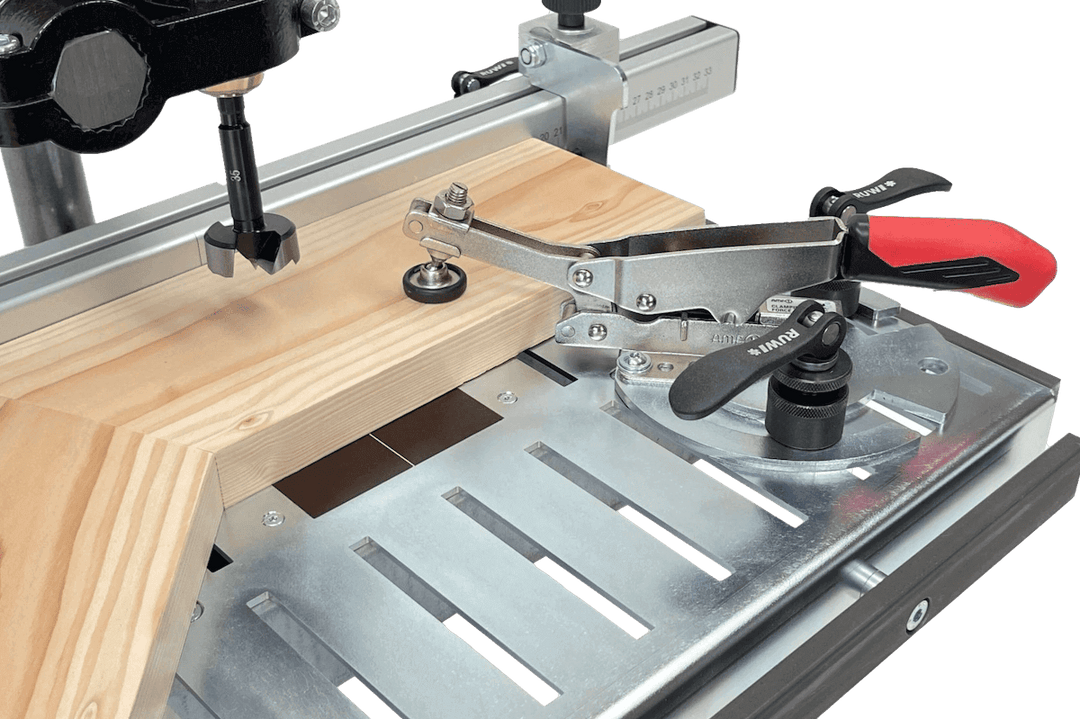

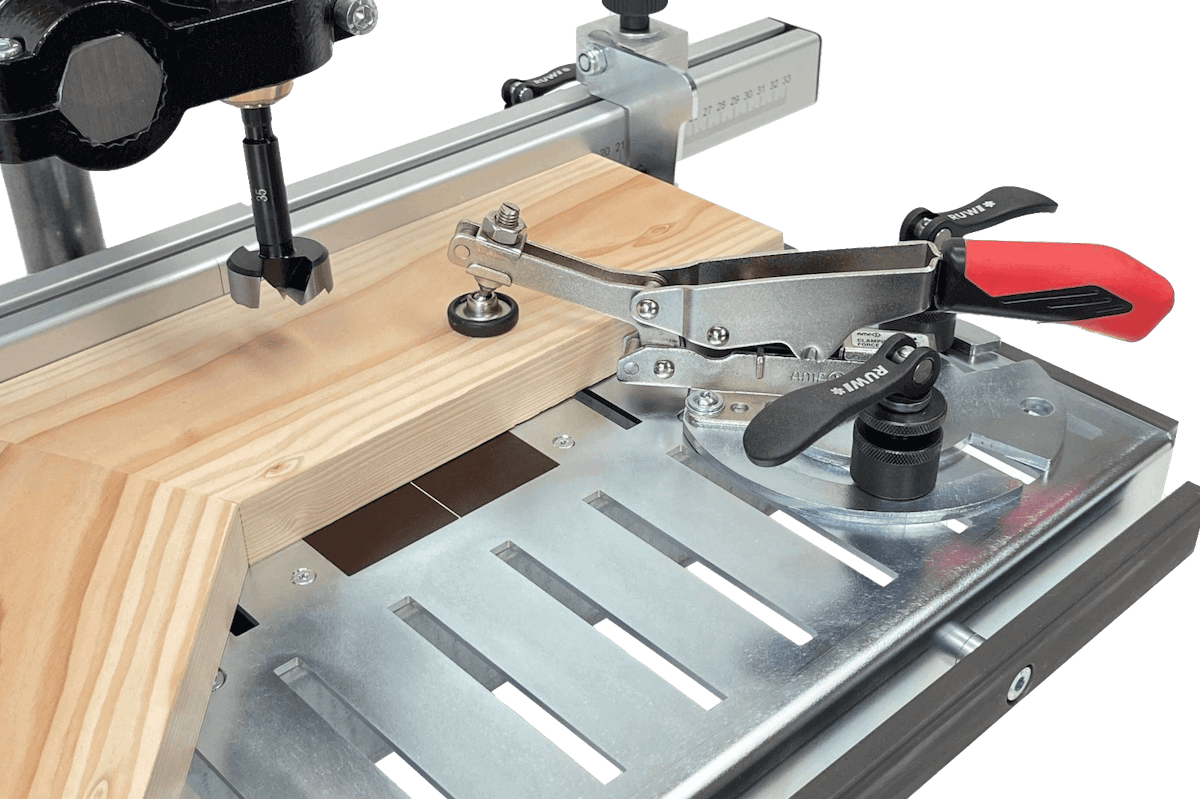

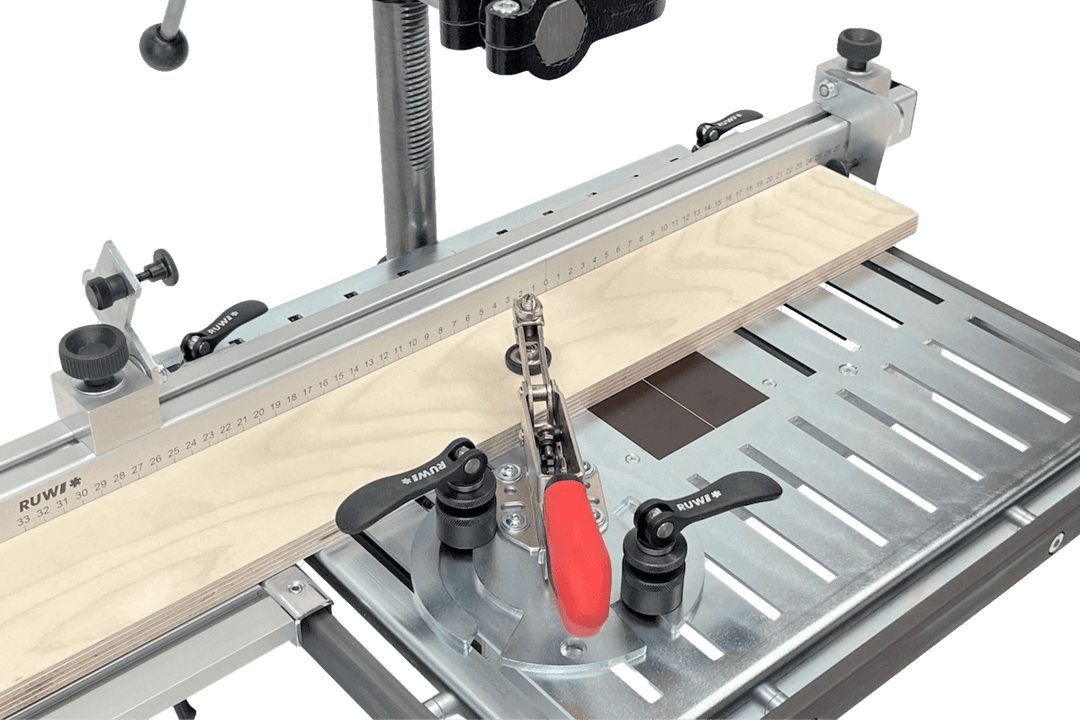

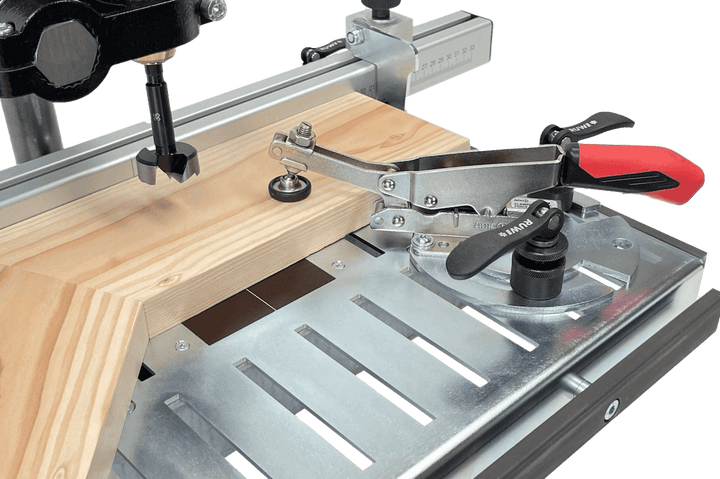

• Maintenir la pièce pendant le perçage : la pièce est bien calée sur la table, les deux mains restent sur la machine et le guide – surtout pour les petites pièces qui, sinon, risqueraient de tourner avec la machine.
• Séries sans réglage : le système de compensation automatique de hauteur de 35 mm s'adapte aux variations d'épaisseur des matériaux – ouvrir le levier, changer la pièce, fermer le levier.
• Réglage libre du point de pression : les trous oblongs de l'plaque adaptatrice s guident la broche en continu vers le point de perçage – la pression s'exerce à côté du foret, et non pas n'importe où.
• sans outil Mise en œuvre : desserrer les deux excentriques, placer le tendeur sur la rainure suivante, serrer les excentriques – l'outil de réglage reste dans le tiroir.

Est-ce que ça va avec ta table ?

Le dispositif de serrage est conçu pour des largeurs de rainure comprises entre 8 et 10 mm : le système de serrage « rainure » des gammes RUWI tables de perçage (Basic, Classic, Premium), RUWI tables de soudage avec rainure et d’autres tables à rainures de cette dimension. Le sauterelle horizontale avec plaque adaptatrice s’appuie latéralement contre une butée ; pour les tables de 20 mmgrille de trous au lieu de rainure , il existe le sauterelle verticale pour les tables de 20 mmgrille de trous.

Téléchargements

• Mode d'emploi des attaches rapides (PDF)

Tous les détails

Dimensions et fonctionnement
Longueur : 244 mm
Réglage en hauteur : jusqu'à 40 mm, automatique jusqu'à 35 mm
plaque adaptatrice : rond, Ø 140 mm

Système de serrage
Fixation : rainure, serrage rapide Ø 30 mm avec excentrique (plage de serrage 14 mm, rainure 8 à 10)

Poids
poids propre: 1,4 kg
