Fendeuse à lamelles avec un long manche et différents supports d'appui

Brève description

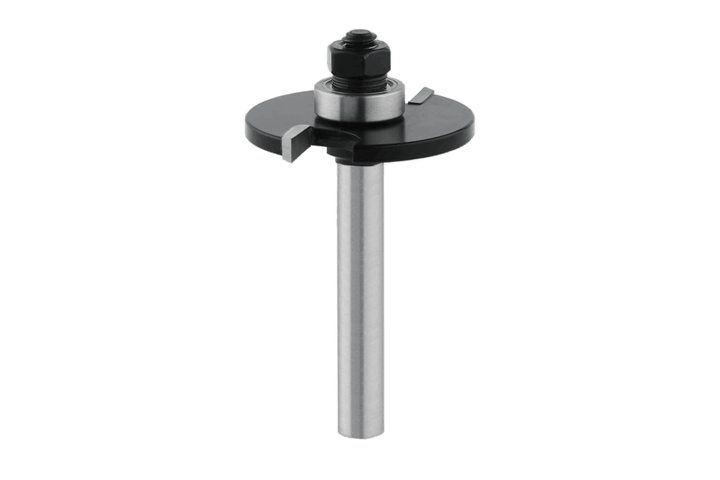

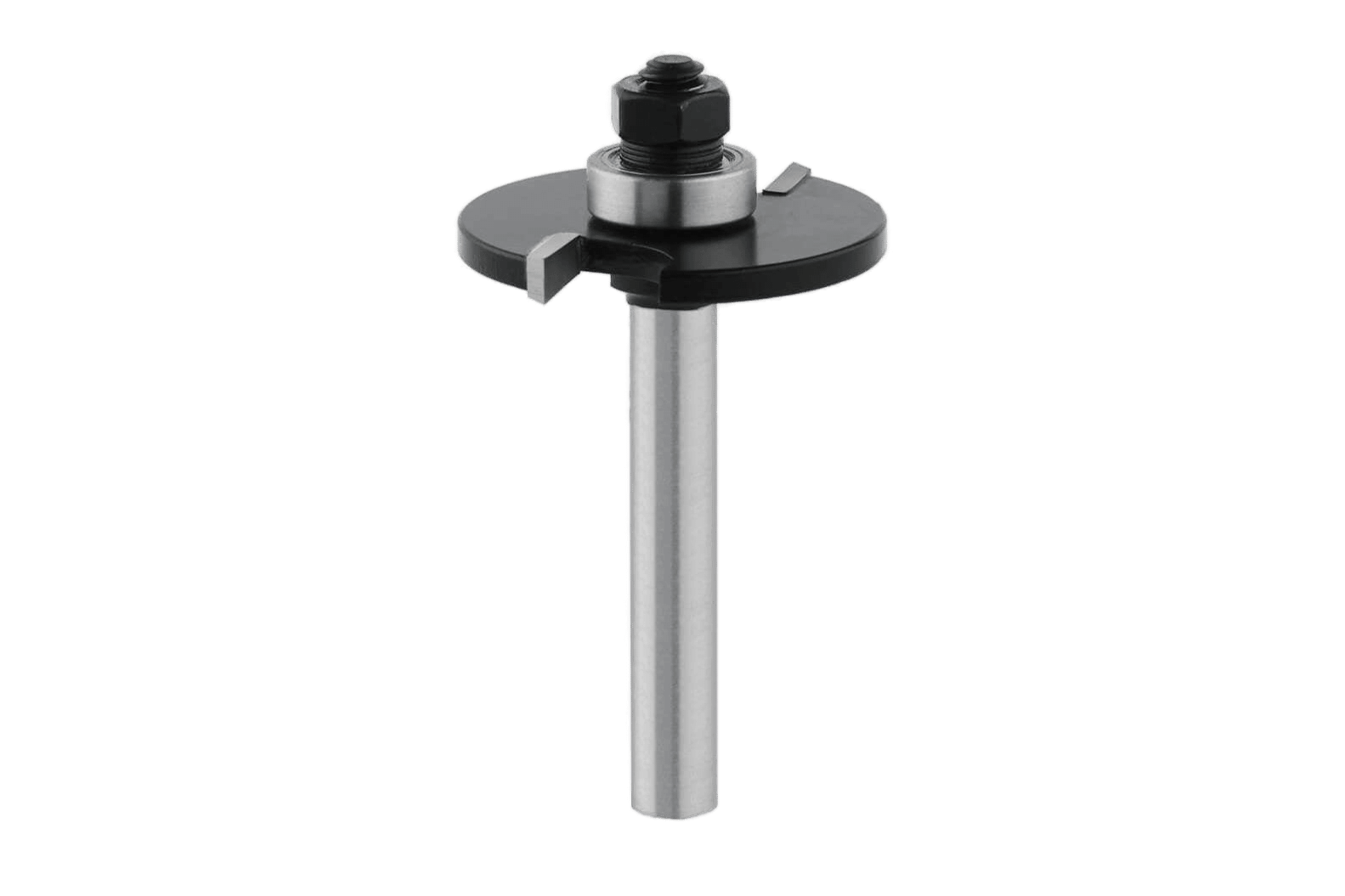

Cette fraise à rainurer te permet de réaliser des rainures nettes pour chevilles plates à l'aide d'une défonceuse, sans avoir besoin d'une fraiseuse Lamello. Elle est dotée de deux tranchants en carbure, d'une largeur de coupe de 4 mm et d'un diamètre extérieur de 40 mm ; elle tourne dans le sens horaire et s'adapte sur une tige de 8 mm.

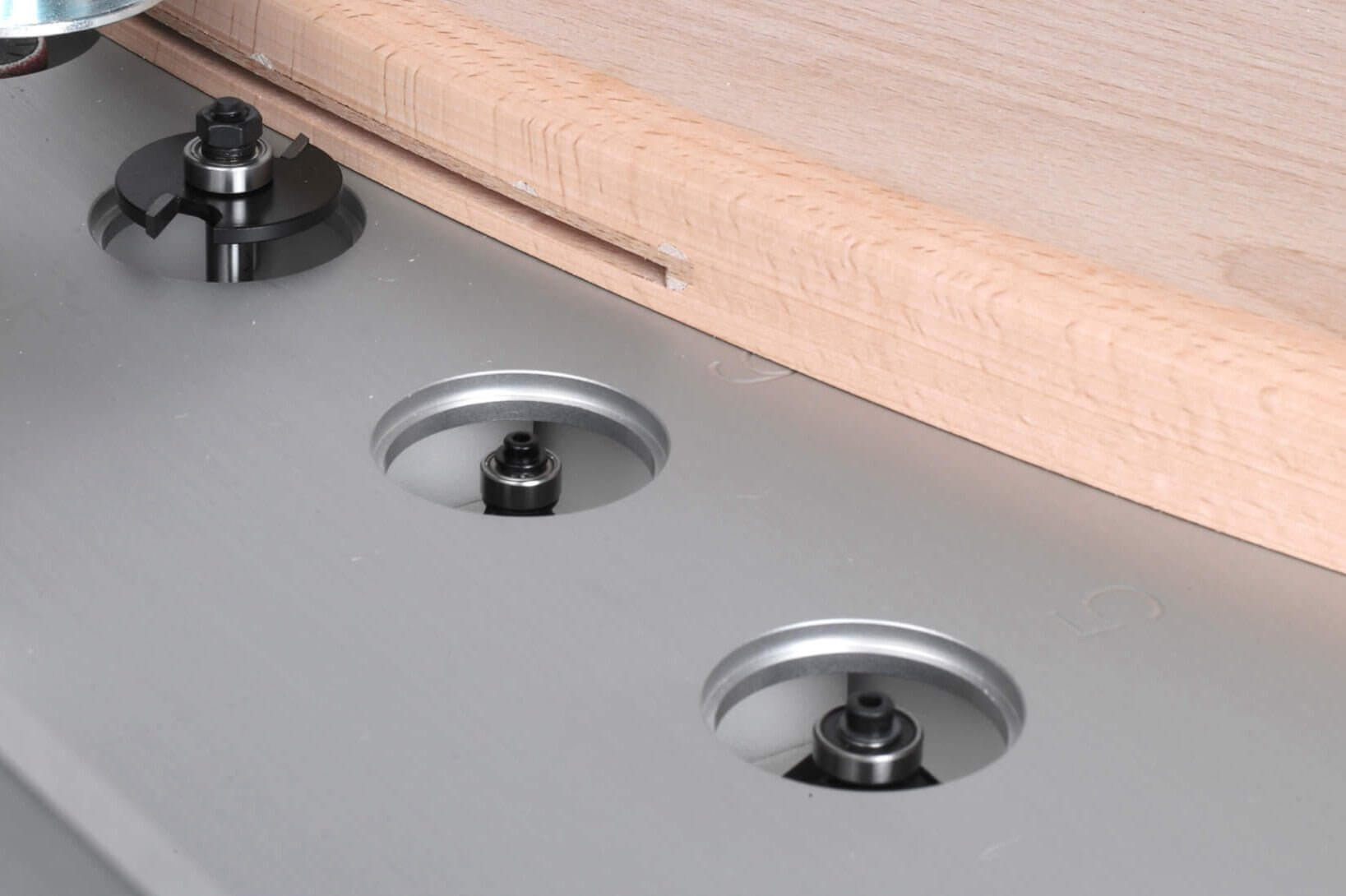

Le roulement à billes de guidage est l'élément clé : il guide la fraise le long du bord de la pièce, et son diamètre détermine la profondeur de la rainure. Trois roulements à billes sont fournis – Ø 15, 19 et 23 mm. Il suffit de desserrer l'écrou situé en haut, de remplacer le roulement et de régler ainsi la profondeur de rainure pour les chevilles plates de tailles 0, 10 et 20. Un seul outil pour les trois tailles Lamello courantes.

Cette fraise convient au bois tendre, au bois dur et aux panneaux stratifiés. Grâce à sa tige de 8 mm, elle s'adapte à toutes les pinces de serrage de 8 mm – sur les tables de fraisage RUWI, les défonceuses manuelles et de table, ainsi que sur les machines CNC. Dans notre propre atelier, nous l'utilisons pour réaliser des assemblages à tenons plats sur mesure. Tu trouveras d'autres fraises dans la rubrique « Outils de fraisage ».

Possibilités d'application

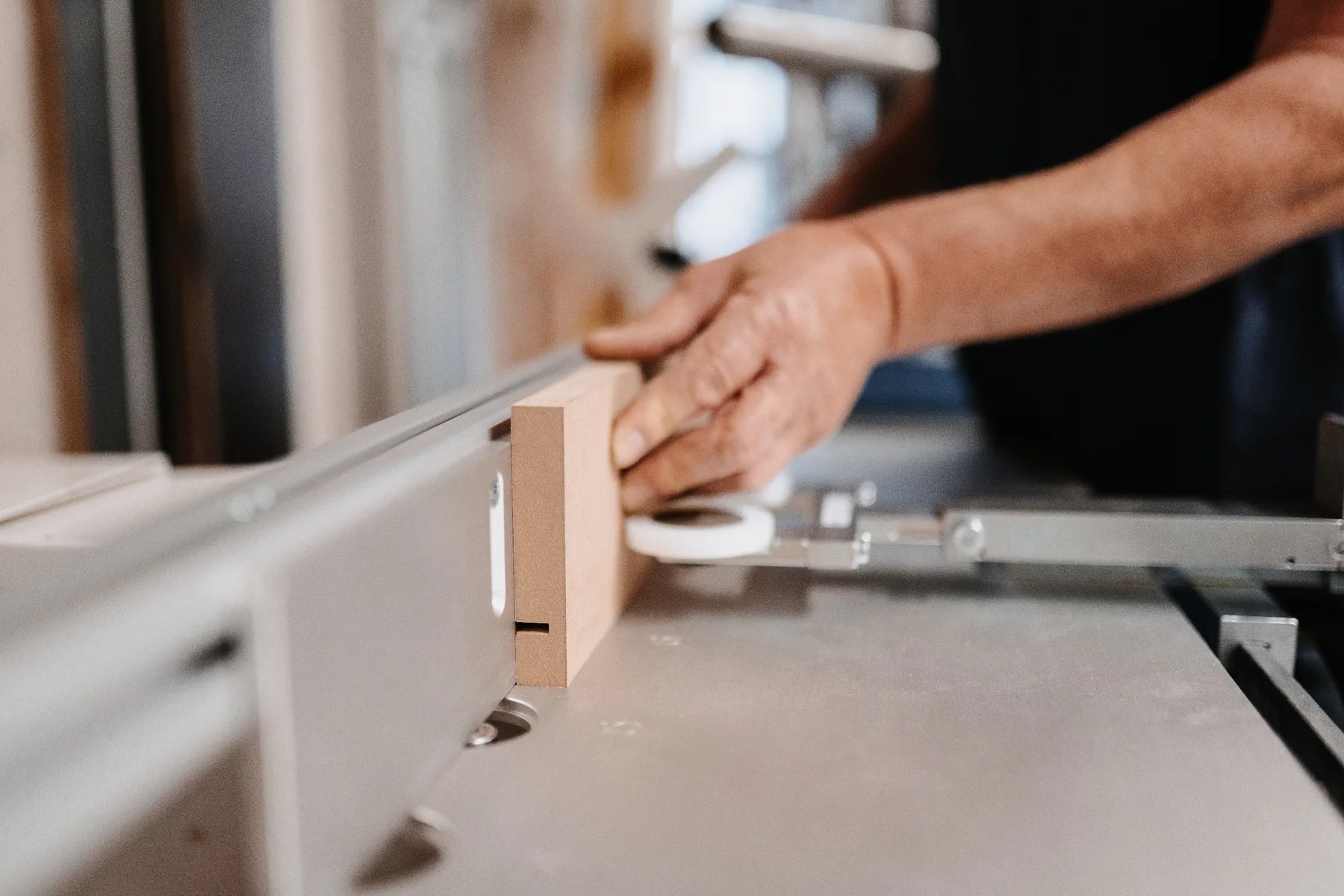

• Découper des rainures pour chevilles plates (Lamello, ressorts de forme) afin d'assurer des assemblages solides entre les caissons et les panneaux
• Régler la profondeur de rainure sur les tailles 0, 10 et 20 à l'aide de trois roulements à billes de butée (Ø 15, 19, 23 mm)
• Se déplacer le long du bord de la pièce à usiner directement sur le roulement à billes sans guidage latéral
• Pour le bois tendre, le bois dur et les panneaux stratifiés

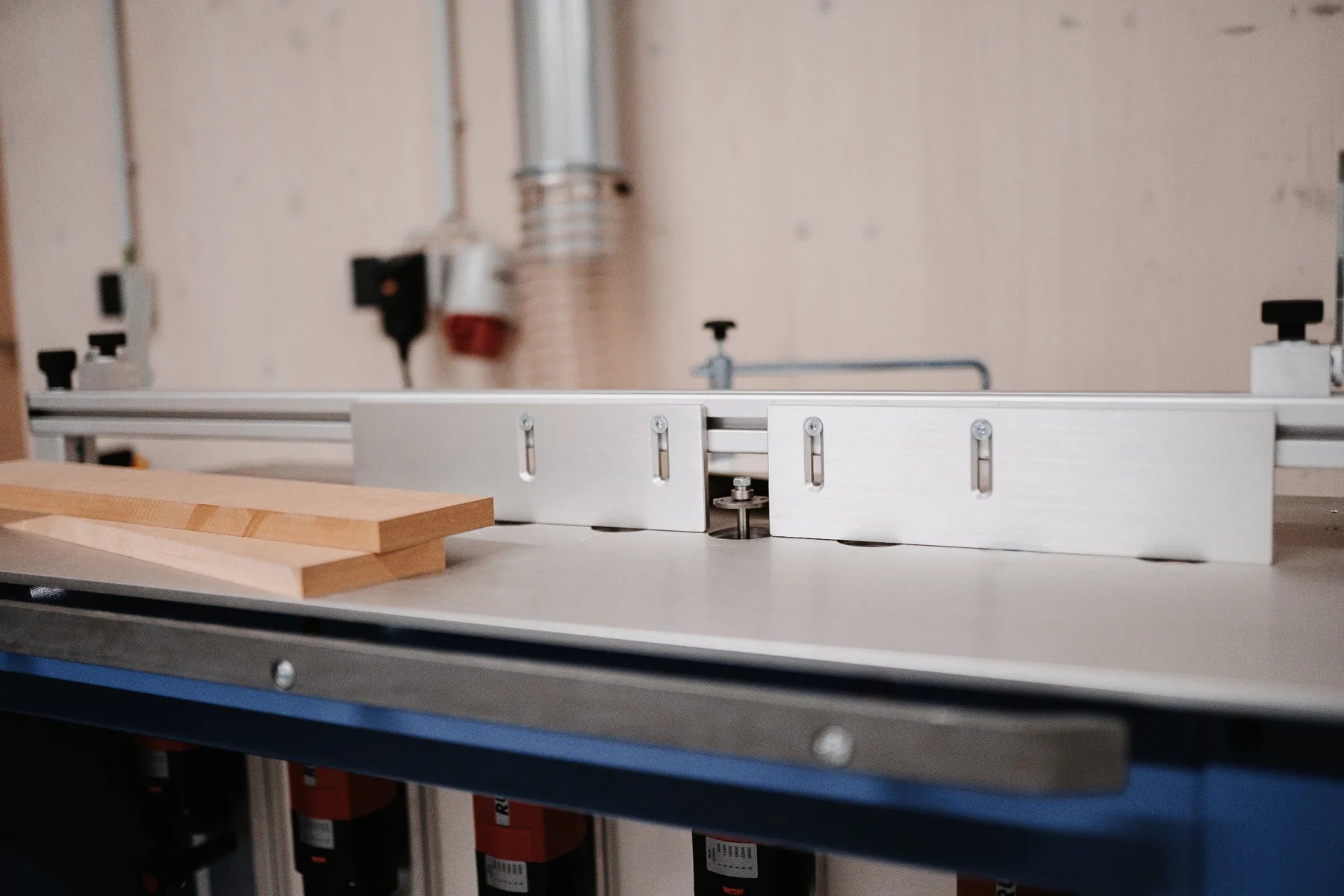

• Tige de 8 mm pour les tables de fraisage RUWI, les défonceuses portatives et de table, ainsi que les machines CNC

Téléchargements

Catalogue de produits RUWI 2026 (PDF)

Tous les détails

• Fraisage
- À double tranchant (Z2) pour des rainures de chevilles plates nettes
- Largeur de coupe : 4 mm
- Rotation à droite

• Dimensions et forme
- Diamètre extérieur : Ø 40 mm
- Tige Ø 8 mm, longueur de tige 49 mm
- Longueur utile : 4 mm, longueur totale : 70 mm
- Poids : env. 81 g

• Roulement à billes de butée
- Trois roulements à billes : Ø 15 mm, Ø 19 mm, Ø 23 mm
- Pour les profondeurs de rainure des chevilles plates de tailles 0, 10 et 20

• Matériau
- Carbure (HW)

• Compatibilité
- Pour le bois tendre, le bois dur et les panneaux revêtus
- Utilisable sur les tables de fraisage RUWI, les défonceuses manuelles et de table ainsi que les machines CNC
