Équerre de boulon de serrage avec boulon de serrage 20 et vis

Brève description

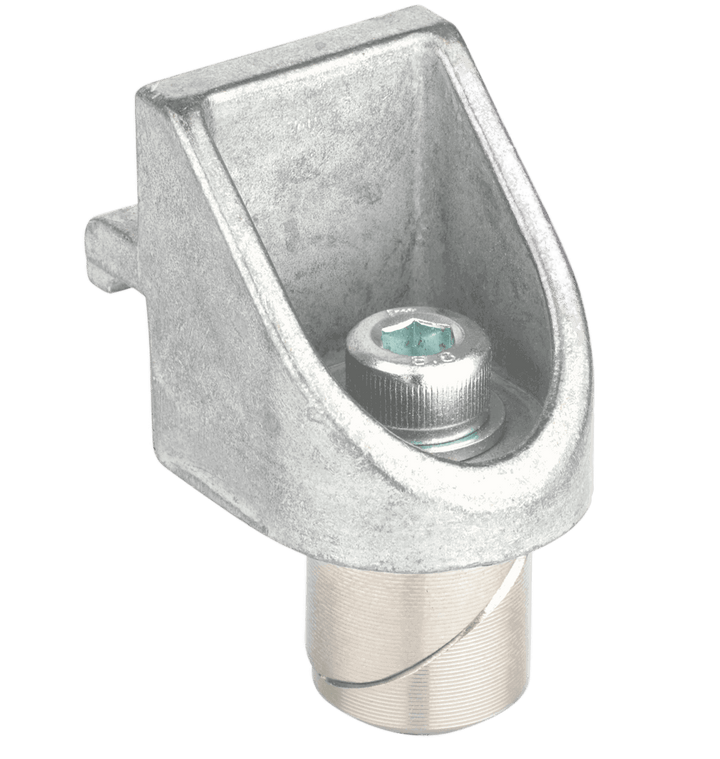

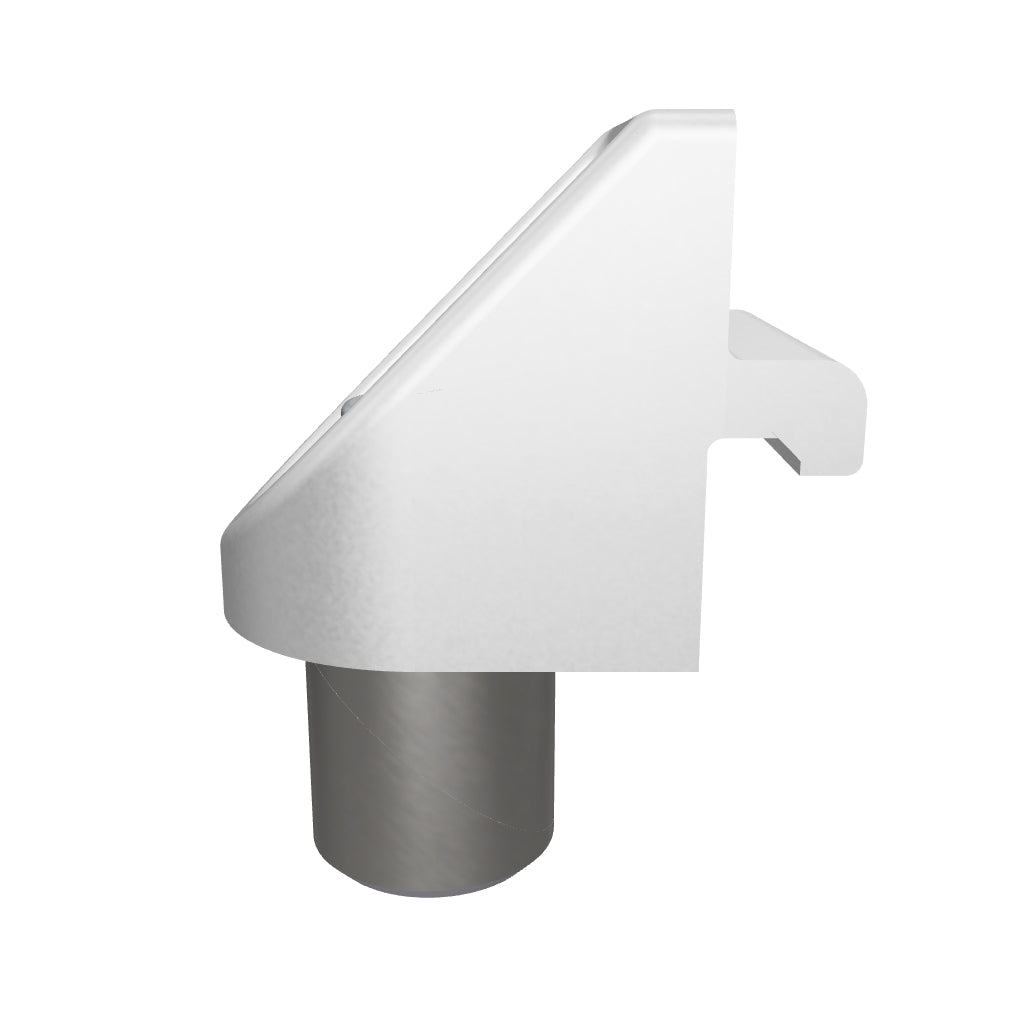

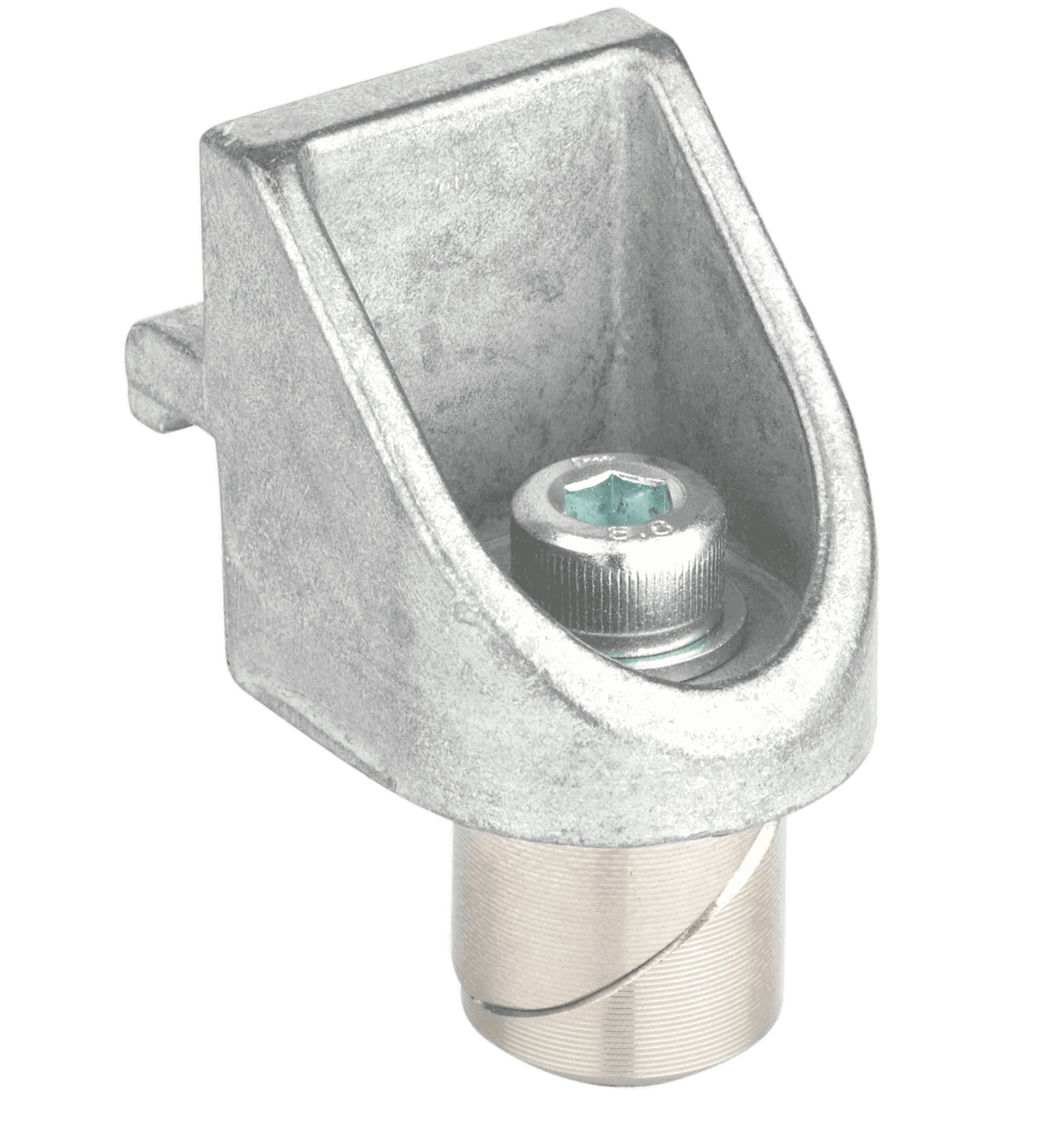

La cornière de serrage permet de relier solidement et à plat un profilé en aluminium à rainure à une table à trame de perçage de 20 mm. D'un côté, l'équerre s'engage dans la rainure du profilé ; de l'autre, un boulon de serrage acier inoxydable (Ø 20 mm) est inséré dans grille de trous. Cela te permet de monter des butées, des supports et tes propres dispositifs à partir de profilés modulaires, directement sur la surface de travail.

La fixation s'effectue à l'aide d'une vis à six pans creux : lors du serrage, des cales situées dans le boulon s'écartent et le bloquent dans l'alésage, assurant ainsi une bonne tenue même en cas de charge latérale. Comme cet assemblage est particulièrement plat, il n'occupe pratiquement pas d'espace et les pièces à usiner glissent sur la table sans rencontrer d'obstacle.

Côté profilés, cet angle est compatible avec les profilés Item (type I) de la série 8 au pas de 40 ainsi qu’avec les profilés d’autres fabricants compatibles avec Item. Côté table, le boulon de 20 mm s'insère dans n'importe quelle grille de trous courante grille de trous table de fraisage surtable élévatrice table de fraisage RUWI , table de fraisage que sur la Festool MFT ou la Sauter Variobench. Tu peux ainsi associer la norme industrielle pour les profilés en aluminium à ta table à grille de trous existante.

Si vous recherchez un support prêt à l'emploi et rapide à mettre en place plutôt que de devoir fabriquer vous-même des structures profilées, jetez un œil au RUWI rail d’appui mm: il est levier de serrage équipé de ses équerres de serrage avec levier de serrage . Vous trouverez d’autres éléments de fixation dans les rubriques « Adaptateurs » et « Butées ».

Possibilités d'application

• grille de trous solidement et à plat rainure(compatibles avec Item / item) dansgrille de trous de 20 mm

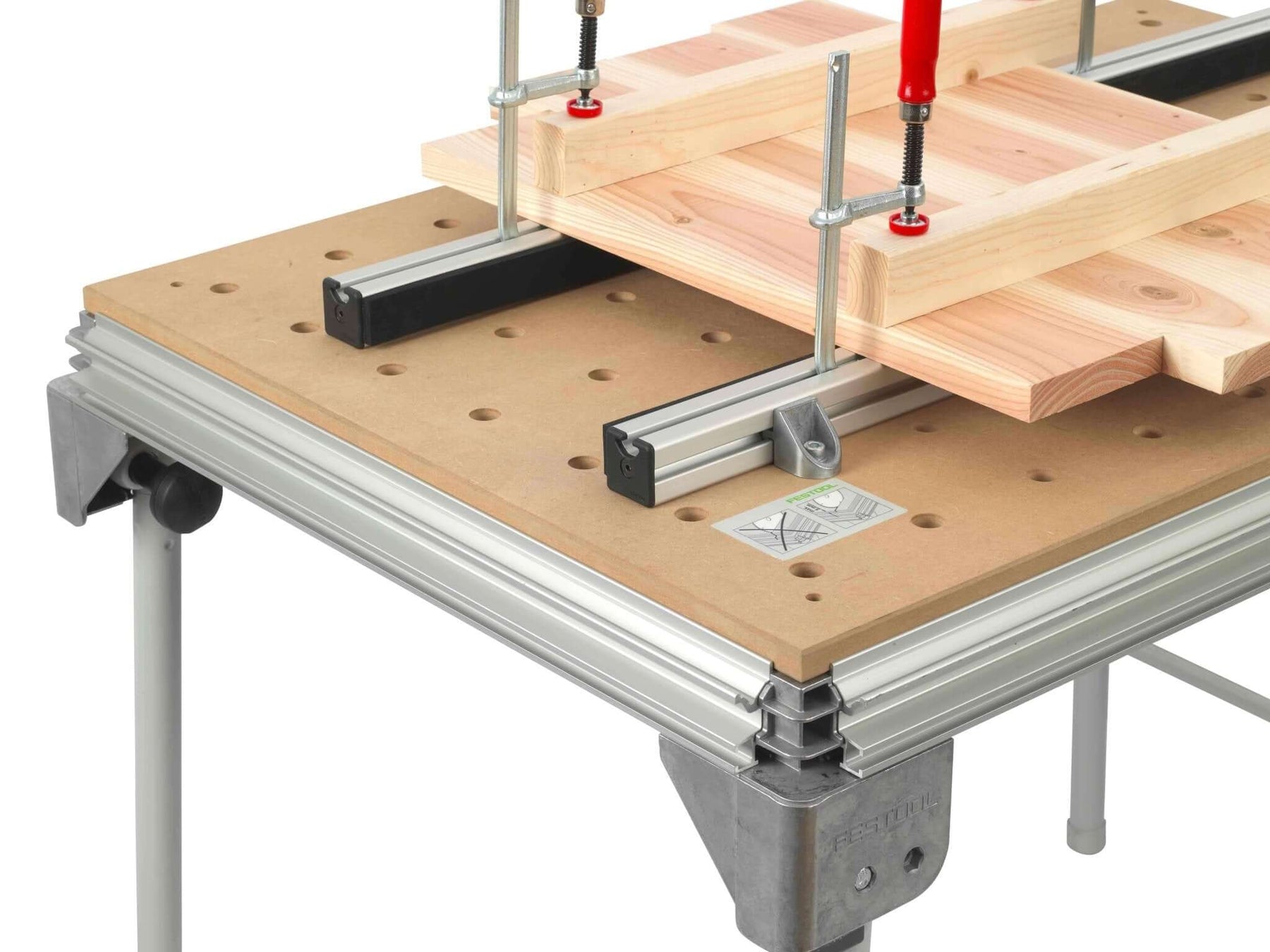

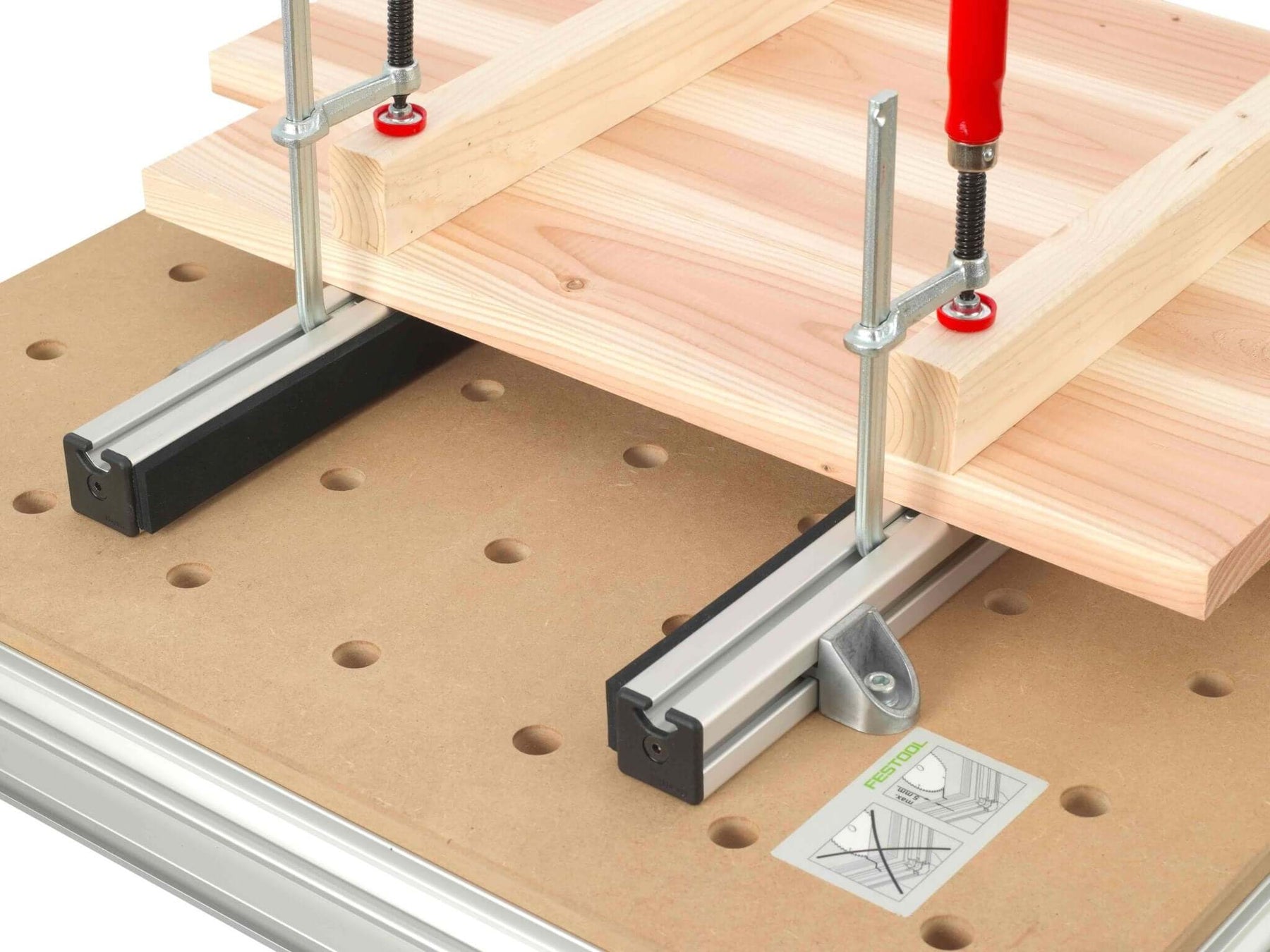

• Construire ses propres butées, supports et dispositifs à partir de profilés modulaires sur le plan de travail
• Maintien sûr même en cas de charge latérale grâce aux cales d'écartement
• Conception plate sans relief gênant – les pièces glissent librement sur la table
• Compatible avectables élévatrices tables de fraisage RUWI , la Festool MFT, le Sauter Variobench et d'autres tables de 20 mm

Téléchargements

RUWI 2026 (PDF)

Tous les détails

• Fonction
- Relie des profilés en aluminium à rainure à une plaque à grille de trous de 20 mm
- La cornière s'engage dans la rainure du profilé, boulon de serrage dans le grille de trous
- La vis à six pans creux écarte les cales et bloque le boulon dans le trou

• boulon de serrage
- Ø 20 mm en acier inoxydable

• Compatibilité avec les profilés
- Profilés Item (type I) de la série 8, système 40
- Profilés d'autres fabricants compatibles avec Item, dotés rainure

• Compatibilité avec les tables
- Toutes les tables à trame de perçage de 20 mm courantes (RUWI, Festool MFT, Sauter Variobench et autres)

• Poids et origine
- poids propre 160 g
- « Made in Germany »
