Brève description

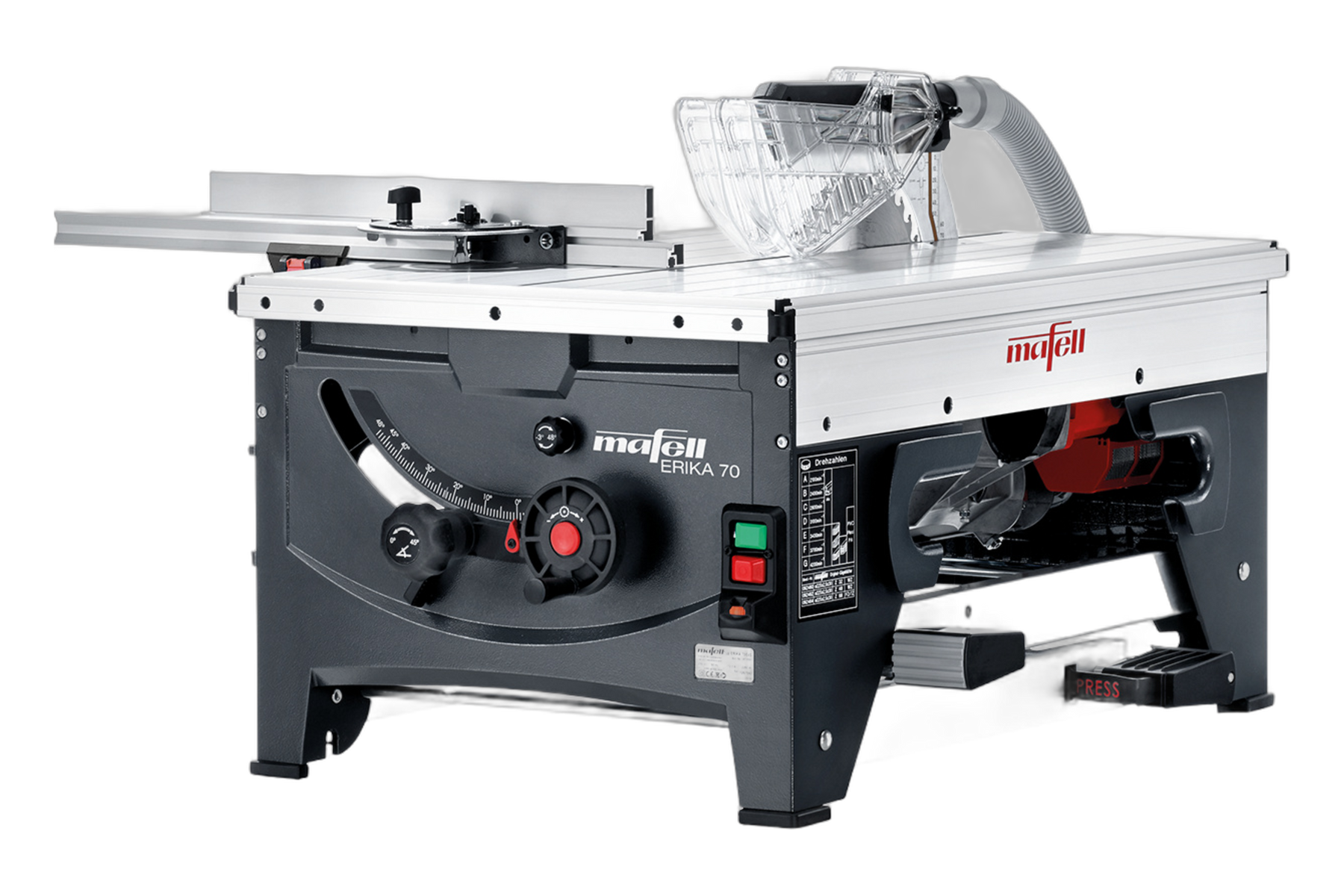

Kappsäge und Tischkreissäge in einer Maschine. Für den Kappschnitt liegt das Werkstück fest am Anschlag, und du ziehst das laufende Blatt durch – nichts verrutscht, jeder Schnitt sitzt wiederholgenau nach Skala. Wiege hinten arretiert, und die Erika arbeitet als Tischkreissäge mit Parallelanschlag. 72 mm Schnitthöhe, 37,2 kg, eine Transportlast.
Mafell hat die Unterflur-Zugsäge als erster Hersteller gebaut (Herstellerangabe) – die Erika ist das Original dieser Bauart, gefertigt in Oberndorf am Neckar. Sie steht dort, wo formatiert, gekappt und aufgetrennt wird, ohne dass eine Formatkreissäge daneben steht: auf der Montage, im Messebau, als kompakter Sägeplatz in der Werkstatt.
Ehrlich dazu: Ab 72 mm Materialstärke übernimmt die Erika 85, reines Kappen ohne Tischfunktion erledigt die KSS-Familie leichter – und für grobe Bauholz-Längsschnitte ist eine Baustellen-Tischsäge für ein Viertel des Preises die vernünftige Antwort. Die Erika rechtfertigt sich über Zug, Wiederholgenauigkeit und ihr Anschlagsystem.
Possibilités d'application
- Serien-Ablängen von Leisten und Rahmenholz – wiederholgenau nach Skala
- Kappen und Gehrungen auf Montage und im Messebau
- Längsschnitte und Besäumen als Tischkreissäge mit Parallelanschlag
- Kleine Teile und Abschnitte, die auf einer Baustellen-Tischsäge nachrutschen würden
- Beschichtete Platten, Alu-Profile und Acryl dank stufenloser Drehzahl
- Zuschnitt direkt am Einbauort – eine Person, eine Transportlast
Tous les détails
Technische Daten
| Merkmal | ERIKA 70 |
|---|---|
| Nennaufnahme | 2.250 W, CUprex-Motor |
| vitesse de rotation | 2.050 – 4.300 min⁻¹, stufenlos regelbar |
| Schnitthöhe 0° | −1 bis 72 mm |
| Schnitthöhe 45° | −1 bis 49 mm |
| Zuglänge | 330 mm |
| Schwenkbereich | −3° bis 48° |
| Sägeblatt | Ø 225 × 30 mm |
| Tischplatte | 525 × 818 mm |
| Arbeitshöhe ohne / mit Gestell | 415 / 891 mm |
| Gewicht | 37,2 kg inklusive Universalanschlag |
Werte aus Betriebsanleitung und Prospekt (Dokument 170591.0420/d).
Das ziehende Prinzip
Das Blatt ist weg, wenn du es nicht brauchst. In Ruhestellung sitzt das Sägeblatt versenkt unter dem Tisch; nach dem Zugschnitt kehrt die Wiege selbsttätig zurück und rastet ein. Die Führung der Wiege an Front- und Rückteil hält die Schnittpräzision auch im Schrägschnitt – das ist der Kern der Bauart.
Ein Grad unter null. Die Schnitthöhe beginnt bei −1 mm: Das Blatt taucht minimal unter die Tischebene – für saubere, vollständige Trennschnitte ohne Steg.

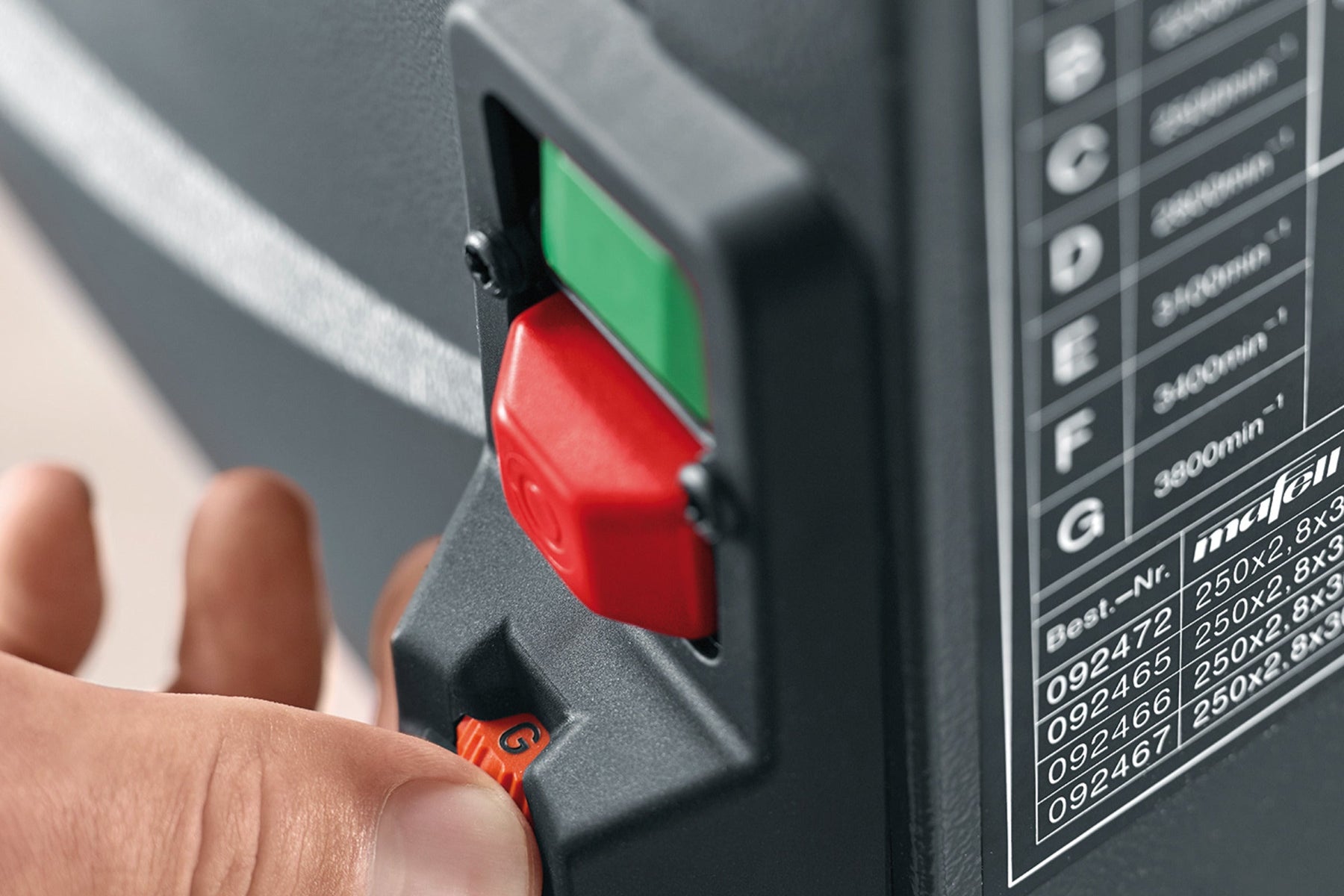

Stufenlose Drehzahl heißt: auch Alu und Kunststoff. Sanftanlauf, Konstantdrehzahl unter Last und Wiederanlaufschutz nach Spannungsabfall. Die kleine Schwester Erika 60 hat das nicht – wer beschichtete Platten, Alu-Profile oder Acryl sägt, braucht die 70.

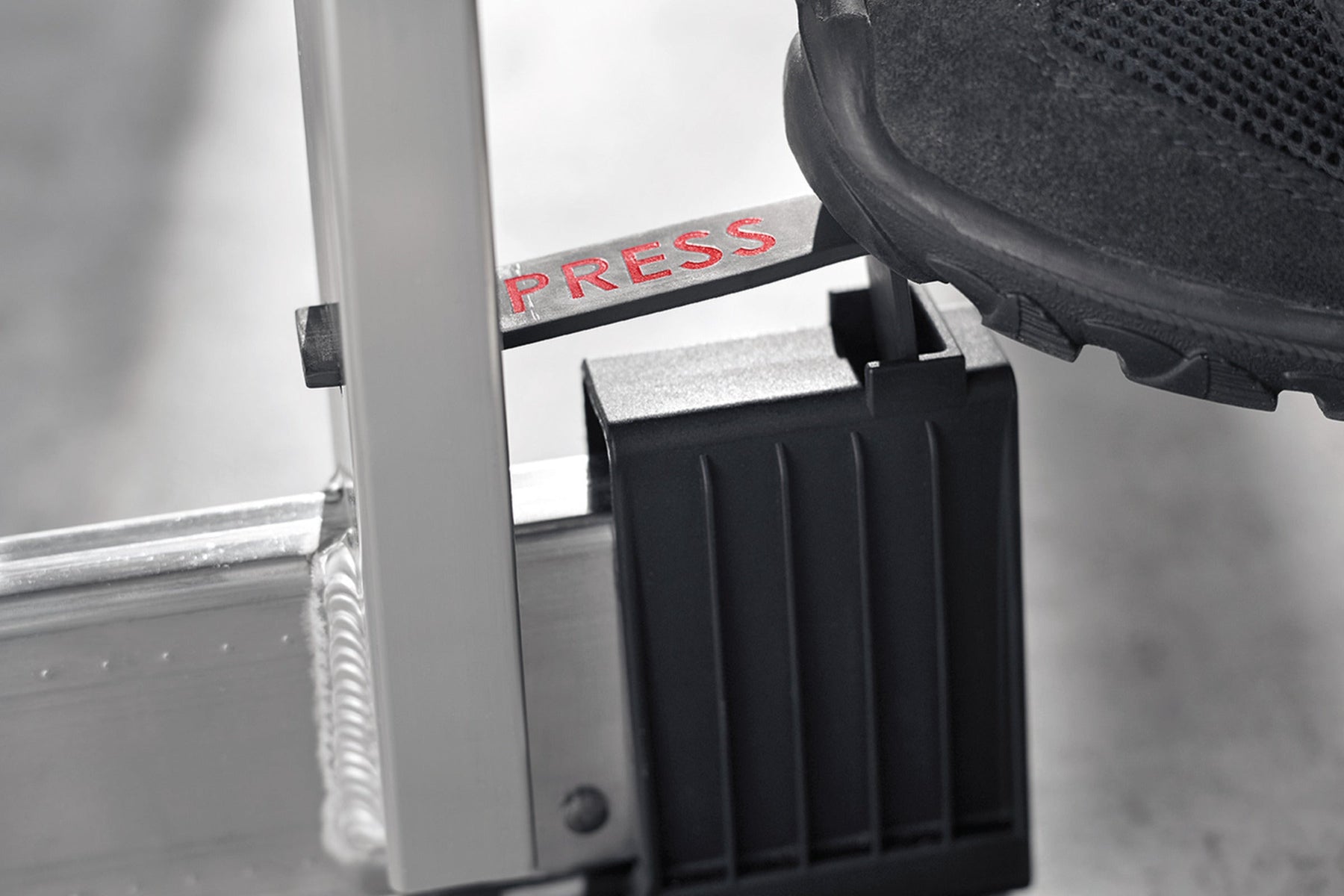

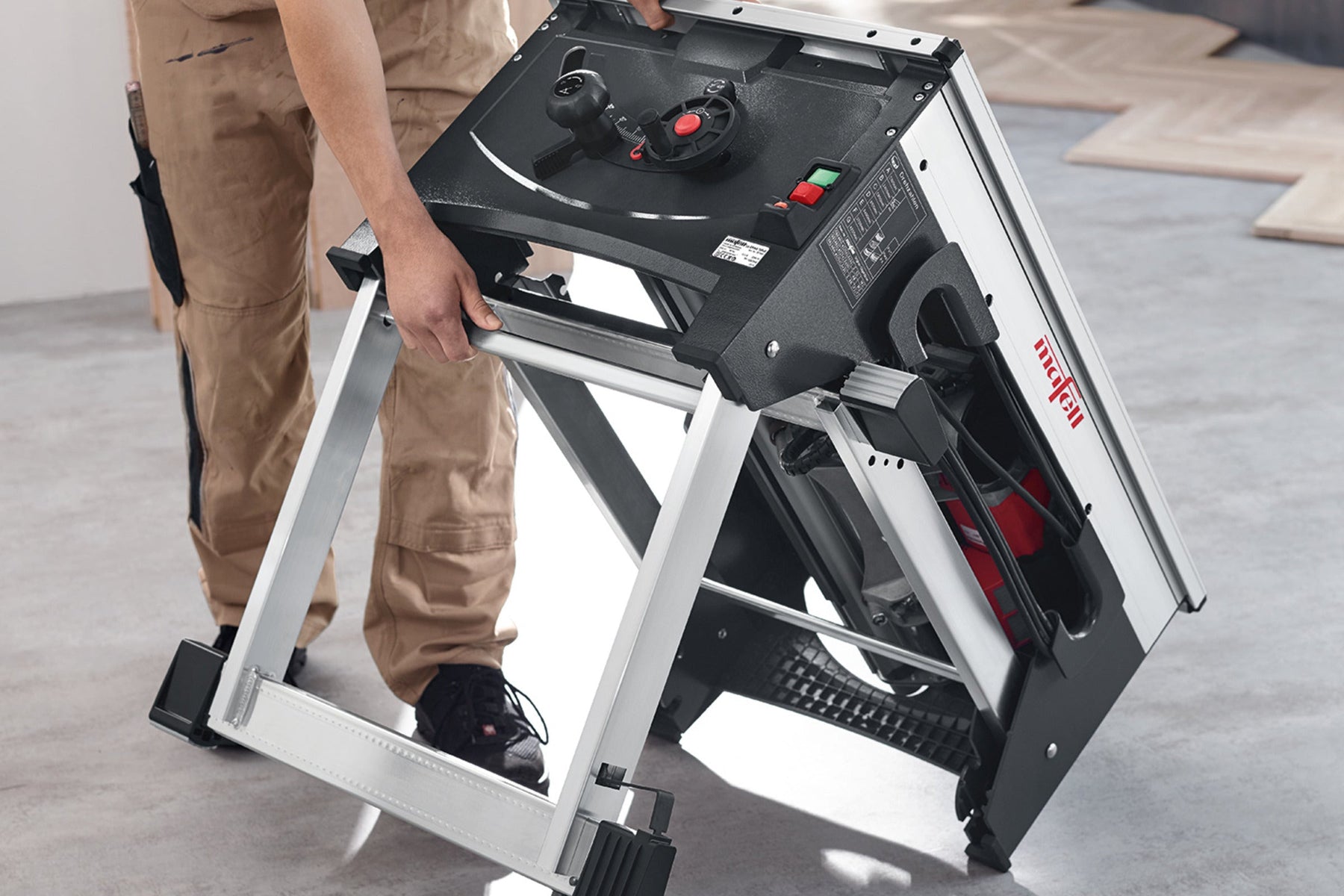

Quickstand: Die Alubeine klappen werkzeuglos aus, mit Niveauregulierung für unebene Böden. Dazu der serienmäßige Rädersatz.
Wann nicht diese Säge
Ab 72 mm Materialstärke übernimmt die Erika 85 (85 mm Schnitthöhe, 430 mm Zuglänge). Reine Kapp- und Gehrungsarbeit ohne Tischsägen-Funktion erledigt die KSS-Familie leichter. Großer Plattenzuschnitt mobil ist Arbeit für die MT 55 auf der Schiene – und Serien-Plattenzuschnitt ganzer Formate bleibt Sache der Formatkreissäge. Die Erika ist eine Montagesäge, eine sehr präzise, aber sie ersetzt keine FKS.
Und für grobe Bauholz-Längsschnitte und Schalung ist eine Baustellen-Tischsäge für rund ein Viertel des Preises die vernünftige Antwort. Die Erika rechtfertigt sich über Zugfunktion, Wiederholgenauigkeit und das Anschlagsystem – nicht über rohes Trennen. Welche Säge zu deiner Arbeit passt, zeigt dir der Maschinenberater in zwei bis drei Fragen.
Anschläge, Zubehör, Sägeblätter
Ab Werk kappst, trennst und besäumst du – Universalanschlag, Klemmstück, Schiebestock, Absaugset, Quickstand und Räder liegen bei.
Der erste Zukauf hängt von deinem Betrieb ab: Montage → Auflage für lange Werkstücke · Werkstatt → Anschlaglineal und Parallelanschlag · breiter Zuschnitt → Zusatztisch.
Der Vollausbau macht aus der Montagesäge einen festen Sägeplatz: Schiebeschlitten (kappt bis 905 mm, 038563), Anschlaglineal 1.000 mm mit Ablängklappe (203396), Auszugstange bis 1,8 m (038309), teleskopierbarer Parallelanschlag mit 1/10-mm-Feineinstellung (207506) auf dem Zusatztisch (208438), Multifunktionsanschlag MFA mit Winkelrastung und Nullpunkt-Kompensation (207910).

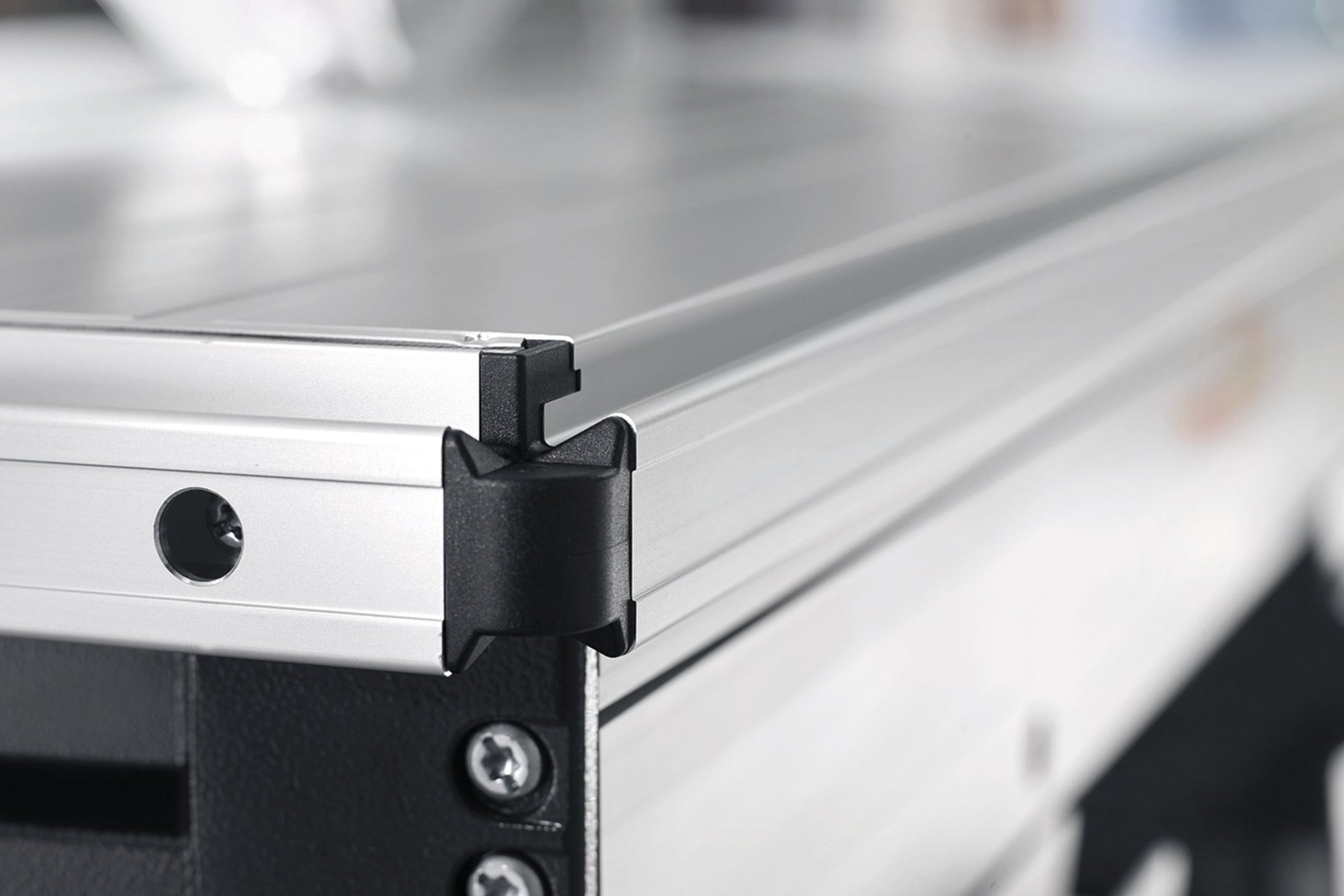

Der Tisch ist die Schnittstelle: Das umlaufende Schwalbenschwanzprofil nimmt alles werkzeuglos auf – kompatibel innerhalb der Familie 65/70/85 bis zurück zur Ec-Generation. Seit 2023 mit Spannhebeln statt Flügelschrauben; ältere Maschinen rüstest du mit dem Set „SET-ERIKA-UP“ um.
Lange Werkstücke stützen – zwei Wege: Der Mafell-Zusatztisch verbreitert die Sägefläche bündig und trägt den Anschlag. Die RUWI Tischverlängerung ist die schmale, klappbare Auflage am Schwalbenschwanz – gegen das Abkippen langer Werkstücke, als Outfeed, und sie wandert mit auf die Baustelle.
Blätter Ø 225 × 30: Z 32 WZ universal (092460, serienmäßig) · Z 48 WZ Feinschnitt (092462) · Z 68 FZ/TR für Kunststoff und Alu (092464).
Absaugung und Strom

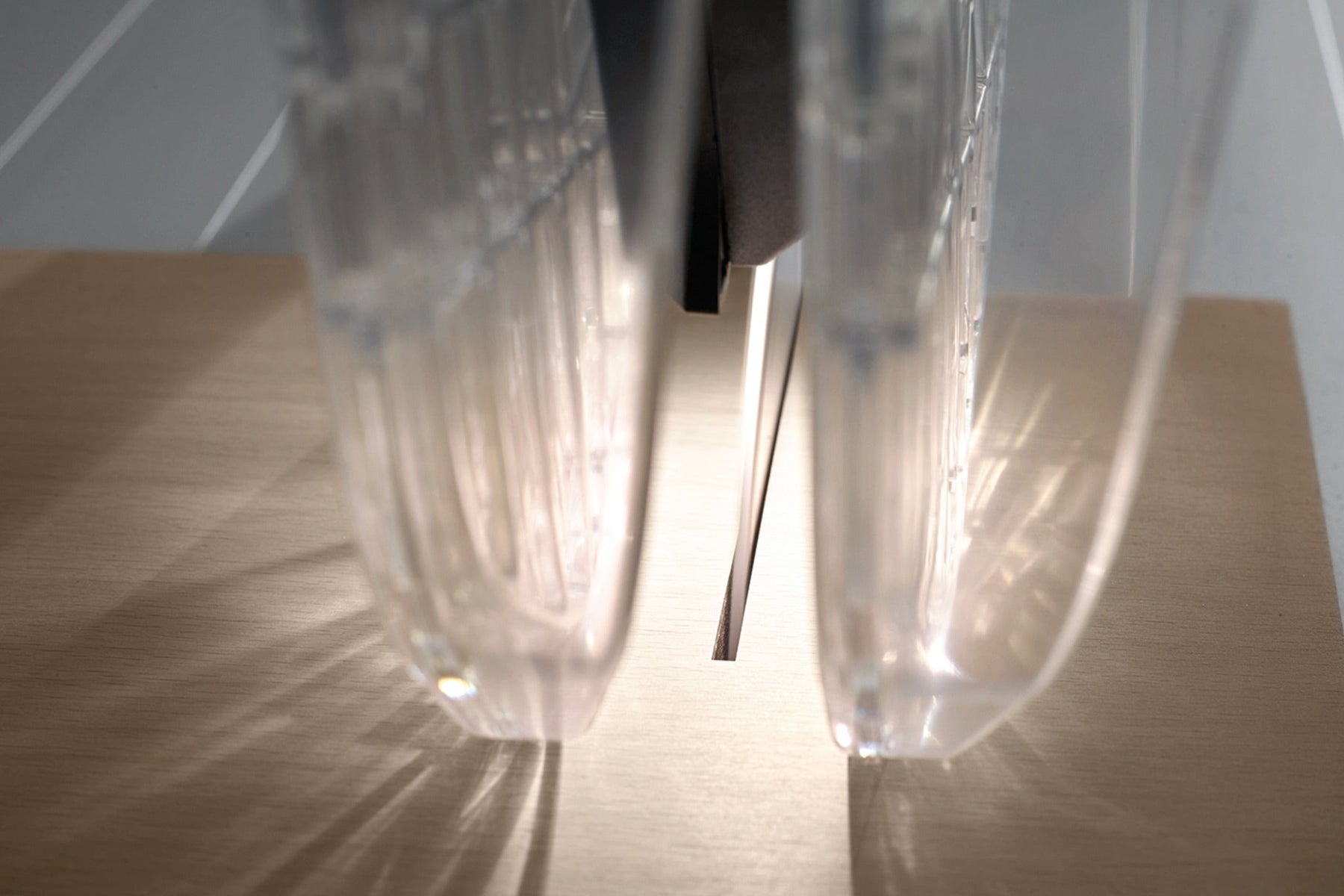

Zwei Absauganschlüsse – Schutzhaube oben, Tisch unten – über das serienmäßige Absaugset, Staubkanal nach hinten. Systempartner ist das Absauggerät S 35 M; warum Staubklasse M bei Holzstaub Pflicht ist, steht im Wissensartikel zur Holzstaub-Absaugung.
Kein Akku – und das sagen wir dir: Die Erika gibt es nur netzgebunden. Eine Akku-Tischsäge hat Mafell nicht im Programm – ob eine andere Bauart deine Arbeit ohne Kabel löst, klären wir im Gespräch.
Werterhalt und Garantie
Mafell-Complete sichert die Maschine 36 Monate ab – inklusive Verschleißteilen und Abholservice. ServicePLUS verlängert für 36 € auf weitere 36 Monate. Ersatzteile hält Mafell 10 beziehungsweise 15 Jahre vor. Die Anschlaggeneration von 2023 lässt sich auf ältere Maschinen nachrüsten – Mafell verbessert verkaufte Maschinen, statt sie alt aussehen zu lassen. Und Mafell handelt eigene Gebrauchtmaschinen – der beste Beleg, dass diese Sägen ihren Wert halten.
Contenu de la livraison
- 1 Sägeblatt-HM Ø 225 × 30, Z 32 WZ (092460)
- Universalanschlag mit Anschlagschiene (207912)
- Klemmstück (038294)
- Schiebestock (034901)
- Absaugset (093639)
- Anbausatz Räder (202889)
- Quickstand
- Bedienwerkzeug (Schlüssel 6 mm)
- Anschlussleitung 4 m
