Doppelabrund-/Fasenfräser R2,5

Brève description

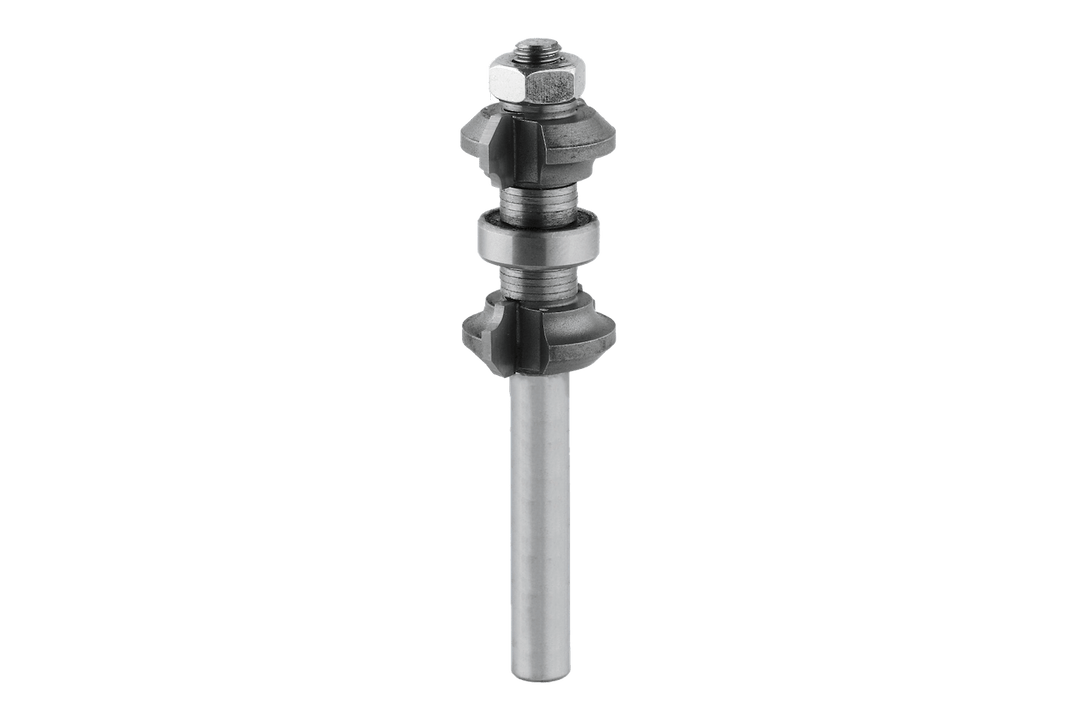

La fraiseuse usine les bords supérieur et inférieur d'une pièce en un seul passage. Dans la configuration de base, elle réalise un chanfrein à 45° des deux côtés ; si tu permutes les profilés, elle arrondit les deux bords avec un rayon de 2,5 mm. Le roulement à billes de guidage central (Ø 16 mm) suit le bord de la pièce et guide la fraise même sur les contours courbes.

À l'aide des rondelles d'écartement fournies, tu peux régler la fraise en fonction de l'épaisseur du matériau – elle est conçue pour des pièces d'une épaisseur comprise entre 11 et 22 mm, de sorte que les profils soient symétriques en haut et en bas. La fraise a un diamètre extérieur de 22 mm, une tige de 8 mm de diamètre ; elle est à plaquettes en carbure, à coupe périphérique (Z2+2) et à rotation à droite.

Il s'utilise sur les défonceuses à main, les défonceuses à table, la table de fraisage RUWI et les machines CNC. Si tu as seulement besoin de chanfreiner ou d'arrondir un seul bord, tu trouveras des fraises à chanfreiner et à arrondir simples dans la gamme d'outils de fraisage RUWI.

Possibilités d'application

• Usiner les bords supérieur et inférieur de la pièce en un seul passage
• Chanfreiner à 45° des deux côtés – ou, après modification des profilés, arrondir les deux côtés avec un rayon de 2,5 mm
• Réglable pour des épaisseurs de matériau comprises entre 11 et 22 mm – à l'aide des entretoises fournies
• Le roulement à billes central (Ø 16 mm) suit le contour, même dans les courbes
• Pour le bois tendre, le bois dur et les panneaux stratifiés
• Tige de Ø 8 mm pour défonceuse à main, table de défonçage RUWI, défonceuse de table et machine CNC

Téléchargements

Catalogue de produits RUWI 2026 (PDF)

Tous les détails

• Profil und Schneiden
- Verstellbarer Doppel-Fasenfräser, 45°
- Durch Tausch der Profilteile zu Doppel-Abrundfräser R2,5 mm umbaubar
- Bearbeitet obere und untere Kante gleichzeitig
- Hartmetall (HW), umfangschneidend, Z2+2
- Rechtsdrehend

• Maße
- Außendurchmesser Ø 22 mm
- Für Materialstärken 11 bis 22 mm
- Schaft Ø 8 mm, Schaftlänge 42 mm
- Gesamtlänge 85 mm
- Eigengewicht etwa 89 g

• Anlauflager
- Kugellager Ø 16 mm, mittig – führt an der Werkstückkante entlang

• Einstellung
- Beiliegende Distanzscheiben zum Anpassen an die Materialstärke

• Einsatz
- Für Weichholz, Hartholz und beschichtete Platten
- Für RUWI Frästische, Hand- und Tischoberfräsen sowie CNC-Maschinen
