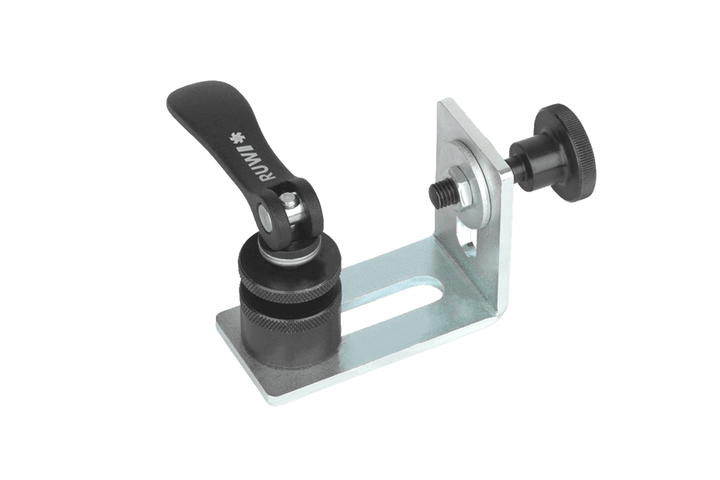

équerre de positionnement avec système de fixation rapide pour rainure

L'équerre « RUWI »équerre de positionnement vous offre un repère perpendiculaire sur le support « table de perçage ». Il suffit de caler votre pièce contre l'équerre et de la percer toujours dans la même orientation : cela garantit la perpendicularité des alésages et permet de reproduire les positions. Grâce au système de serrage rapide excentrique (Ø 30 mm), vous pouvez la fixer sans outil dans le support « rainure » et la déplacer librement.

La cornière en acier ouverte (80 × 40 × 60 mm, gravé au laser et galvanisé) comporte deux trous oblongs qui te permettent de régler la vis M8 brunie vis de butée : tu définis ainsi la position du point d'ancrage à la bonne cote, en la bloquant avec deux écrous de chaque côté pour qu'elle reste bien en place.

Voici comment l'utiliser

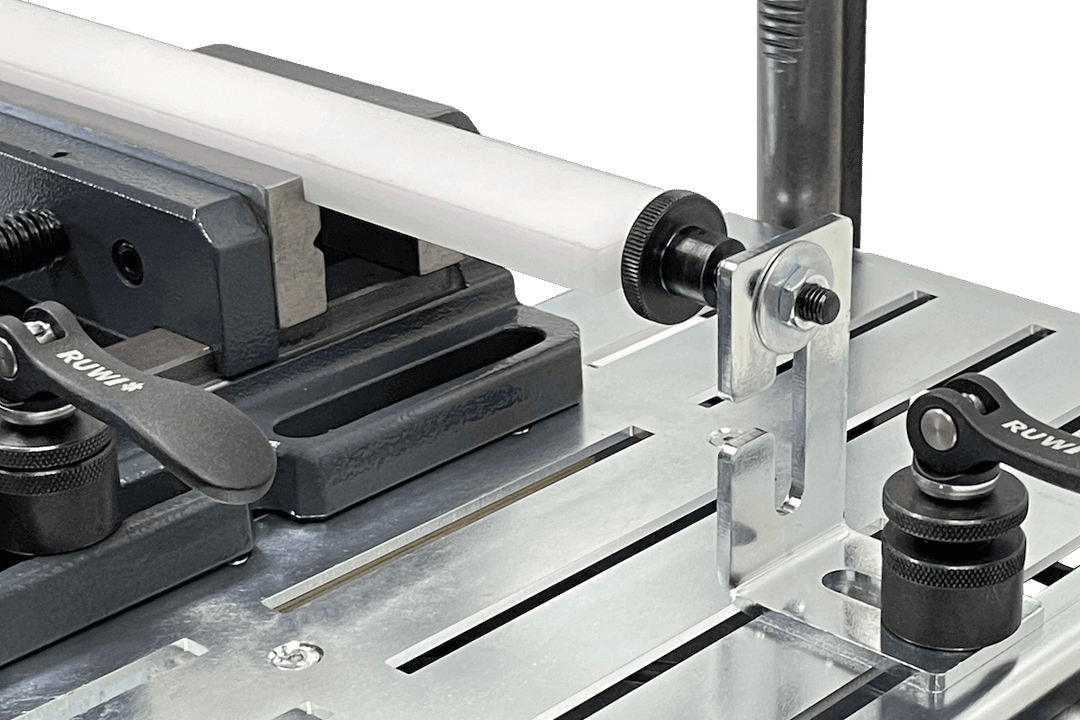

• Comme butée fixe : la pièce repose contre l'équerre, tandis qu'un serre-joint ou un étau exerce une pression de l'autre côté – elle ne peut donc pas bouger pendant le perçage.
• Positionnement en série : une fois l'équerre réglée à la bonne cote, chaque pièce se trouve au même endroit : il suffit de la caler, de percer, puis de passer à la pièce suivante.

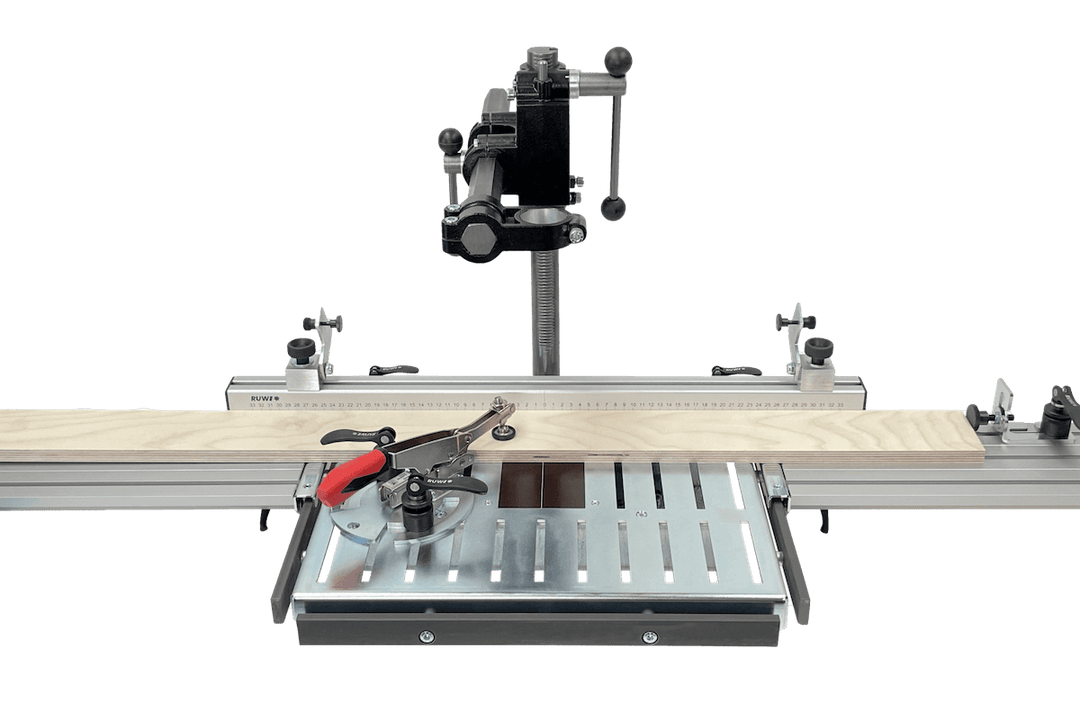

• À utiliser avec la règle de butée : la règle détermine la position longitudinale, tandis que l'équerre assure l'alignement à angle droit ; ensemble, elles permettent d'obtenir un schéma de perçage reproductible avec précision.
• Réglage précis du point d'appui : la vis M8 insérée dans les trous oblongs permet de déplacer le point de contact au millimètre près ; une fois bloquée, cette position reste inchangée sur toute la série.

Est-ce que ça va avec ta table ?

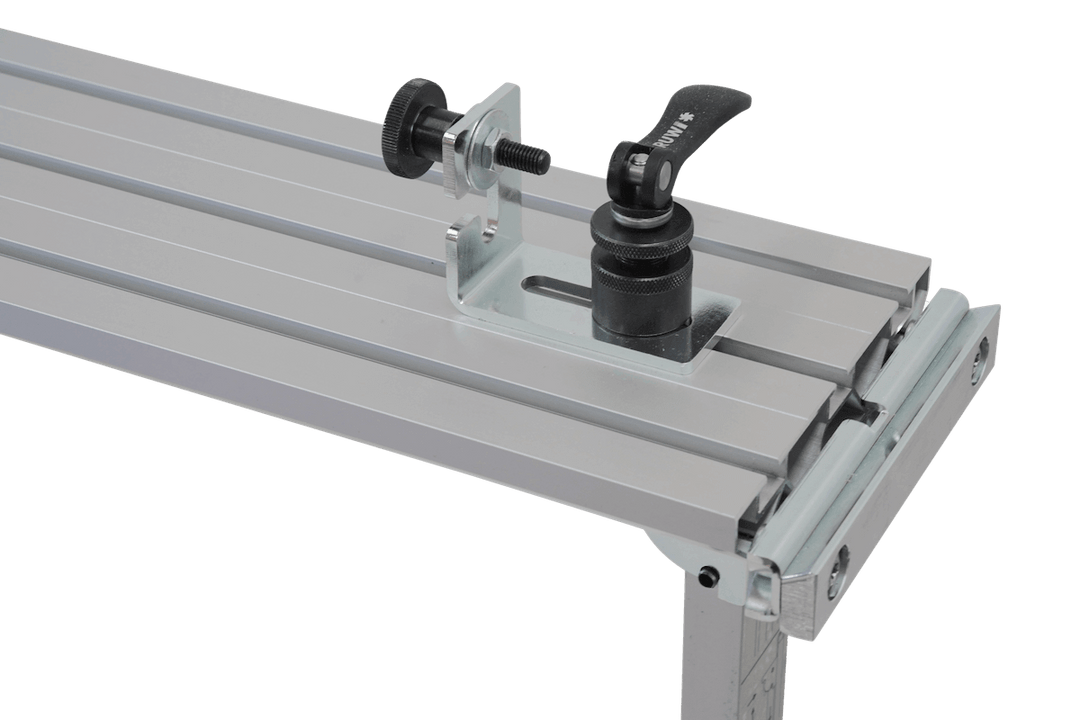

Le serrage rapide (plage de serrage , 14 mm) s'adapte auxrainure de 8 à 10 mm des RUWI tables de perçage (Basic, Classic, Premium), de l’rallonge de table pour les rail de fixation, de la règle de butée et d’autres tables à rainures de cette dimension.

Téléchargements

• Mode d'emploi des attaches rapides (PDF)

Tous les détails

Dimensions et matériaux
Cornière : 80 × 40 × 60 mm, avec deux trous oblongs
Matériau : acier, gravé au laser et galvanisé
vis de butée : M8, bruni, avec 2 écrous et 2 rondelles chacun

Système de serrage
Fixation : rainure, serrage rapide Ø 30 mm avec excentrique (plage de serrage 14 mm, rainure 8 à 10)

Poids
poids propre: env. 400 g
