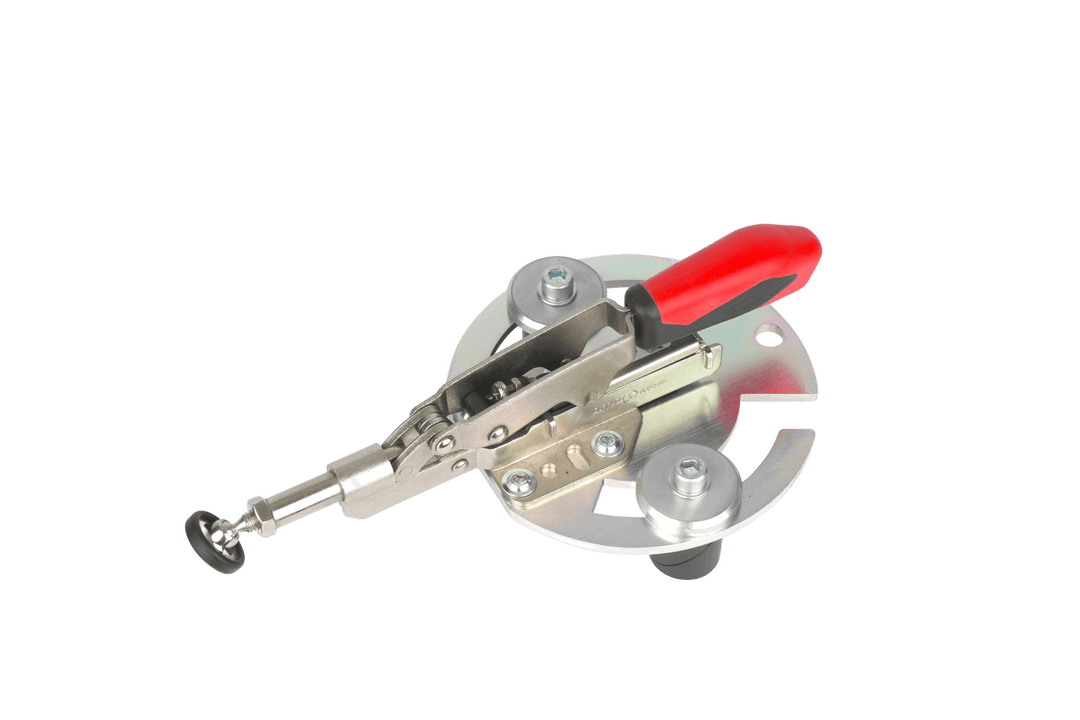

Sauterelle horizontale avec plaque adaptatrice et boulons de serrage, ø 16 et ø 28 mm

La sauterelle horizontale RUWI avec plaque adaptatrice presse votre pièce à l'horizontale contre une butée ou une deuxième pièce – le modèle adapté à la grille de trous de 16 mm. À l'aide de deux boulons de serrage, vous la fixez dans les alésages de 16 mm des tables de soudage et des plaques de serrage, puis vous le serrez à l'aide d'une clé Allen – deux points d'ancrage l'empêchent de tourner, même s'il exerce une pression latérale. La plaque adaptatrice ronde (Ø 140 mm) dotée de trous oblongs te permet de positionner librement le point de pression.

Le patin articulé s'adapte parfaitement aux surfaces d'appui inclinées et irrégulières ; la pression d'appui est réglable. La compensation de course permet de compenser jusqu'à 35 mm, dont 13 mm automatiquement sans réglage supplémentaire ; avec une longueur de 253 mm, cette sauterelle atteint également les points de serrage les plus en retrait.

Voici comment l'utiliser

• Fixation des sous-ensembles pour le pointage : deux pièces sont pressées l'une contre l'autre ou contre une butée – le joint est parfaitement serré avant même que le premier point ne soit fixé.
• Tension des arêtes obliques : le patin articulé se pose à plat contre le contour – la pression s'exerce sur la surface, et non sur l'arête.
• Séries sans réglage : les 13 mm de compensation de course automatique s'adaptent aux variations de dimensions des pièces – ouvrir le levier, changer de pièce, fermer le levier.
• Réglage libre du point de pression : les trous oblongs de la plaque adaptatrice permettent de placer la sauterelle en continu entre les trous de la grille – la pression s'exerce exactement là où elle doit.

Est-ce que cela correspond à ta table de soudage ?

Les deux boulons de serrage de Ø 16 mm s'adaptent aux tables de soudage et aux plaques de serrage à grille de trous de Ø 16. Pour la trame de Ø 28 des tables de soudage RUWI, il existe la sauterelle horizontale avec boulon de serrage; par le haut, la sauterelle verticale avec plaque adaptatrice de Ø 16 assure le maintien. Vous trouverez un aperçu des moyens de serrage et des tables dans les tables de soudage RUWI.

Tous les détails

Dimensions
Longueur : 253 mm
plaque adaptatrice : rond, Ø 140 mm, avec trous oblongs
Poids : 1,2 kg

Fonction
compensation de course : jusqu'à 35 mm, automatique à 13 mm
Modèle : sauterelle horizontale avec patin articulé, point de pression librement positionnable

Système de serrage
boulon de serrage: Ø 16 mm (RUWI21148) ou Ø 28 mm (RUWI21151)
grille de trous: Ø 16 mm ou Ø 28 mm selon le modèle (matériau à partir de 4 mm)
