Lot de 2 boulons de serrage Vario, ø 28 mm

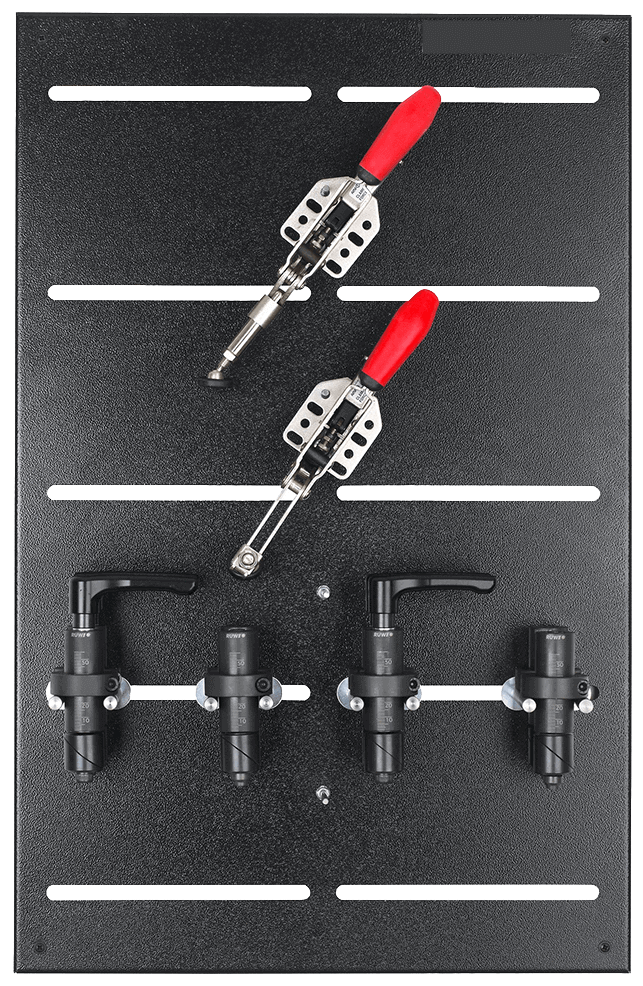

Avec ce kit, vous équipez entièrement votre table de soudage de fixations à alésage de 28 mm. Il comprend dix éléments de fixation et un panneau de rangement : un sauterelle horizontale et un sauterelle verticale, que vous fixez dans chaque alésage à l'aide d'boulon de serrage s de Ø 28 mm, ainsi que huit boulons de serrage Vario – quatre avec levier de serrage pour un montage rapide, quatre avec vis pour une force de maintien élevée.

Tu règles les boulons de serrage Vario à la hauteur de la pièce à usiner à l'aide de l'graduation en continu gravé au laser – la large plage de réglage plage de serrage de 0 à 75 mm permet également de serrer des assemblages épais. Le « sauterelle horizontale » (253 mm, course jusqu’à 35 mm) exerce une pression latérale, tandis que le « sauterelle verticale » (244 mm, compensation de hauteur jusqu’à 40 mm) exerce une pression par le haut – tous deux sont équipés d’un « compensation de course » automatique pour les composants présentant des tolérances. Le « panneau mural » (700 × 450 mm, tôle d’acier thermolaquée) maintient toutes les pièces à portée de main grâce à ses goupilles de fixation.

Voici comment l'utiliser

• Mise en place des couches de serrage : maintenir les boulons en place, appuyer sur les tendeurs par le côté et par le haut – l'ensemble est prêt à être agrafé, et la couche se met en place en quelques minutes.
• Huit dispositifs de maintien en alternance : des goupilles « levier de serrage » pour un changement rapide au rythme de la cadence, et des vis-goupilles là où la force de maintien est essentielle.
• Lire la hauteur au lieu de la deviner : l'échelle gravée au laser permet un réglage reproductible de chaque boulon – tous les points de serrage sont à la même hauteur, la pièce est bien à plat.
• De l'ordre sur le mur : chaque pièce a son picot sur le panneau – la poignée est encastrée, rien ne se trouve entre les pièces.

Est-ce que ça va avec ta table ?

Le kit est conçu pour une tables de soudage avec des alésages de 28 mm et une épaisseur de matériau d'au moins 4 mm – pour une RUWI , il est prévu pour table de soudage table élévatrice et pour les tables à pieds. Seuls les huit boulons sans tendeurs ni panneaux sont disponibles dans le kit 1 Ø 28; le même kit complet pour la trame de 16 mm est proposé dans le kit 2 Ø 16; d'autres dispositifs de serrage sont présentés dans l'aperçu « Serre-joints, dispositifs verticaux et sauterelle horizontale ».

Tous les détails

• Dimensions panneau mural: 700 x 450 mm
• Matériau panneau mural: tôle d'acier, thermolaqué
• Système de serrage : grille de trous Ø 28 mm (épaisseur minimale du matériau : 4 mm)
• plage de serrage Boulons de serrage Vario : 0 – 75 mm
• hauteur totale Boulons de serrage Vario : 129 mm / 168 mm
• Matériaux des boulons de serrage Vario : levier de poignée en zinc moulé sous pression, goujon de centrage et bague de réglage en acier phosphaté, boulon de serrage en acier bruni
• graduation: gravé au laser
• sauterelle horizontale: longueur 253 mm, compensation de course max. 35 mm, compensation de course automatique 13 mm
• sauterelle verticale: longueur 244 mm, compensation de hauteur max. 40 mm, compensation de course automatique 35 mm
