Boulon de serrage Vario ø 28

Le boulon de serrage Vario Ø 28 mm te permet de disposer d'un point de serrage et d'ancrage réglable en hauteur pour les modèles « tables de soudage » et les plaques de serrage dotées d'un filetagegrille de trous de 28 mm (à partir d'une épaisseur de matériau de 4 mm). Grâce à la bague de réglage, tu peux régler la hauteur en continu de 0 à 75 mm et la lire directement sur l'échelle gravée au laser graduation : tu peux ainsi fixer un ou plusieurs éléments de butée d'épaisseurs différentes en un seul geste. Le boulon de centrage et la bague de réglage sont en acier phosphaté, ce qui boulon de serrage bruni .

Voici comment l'utiliser

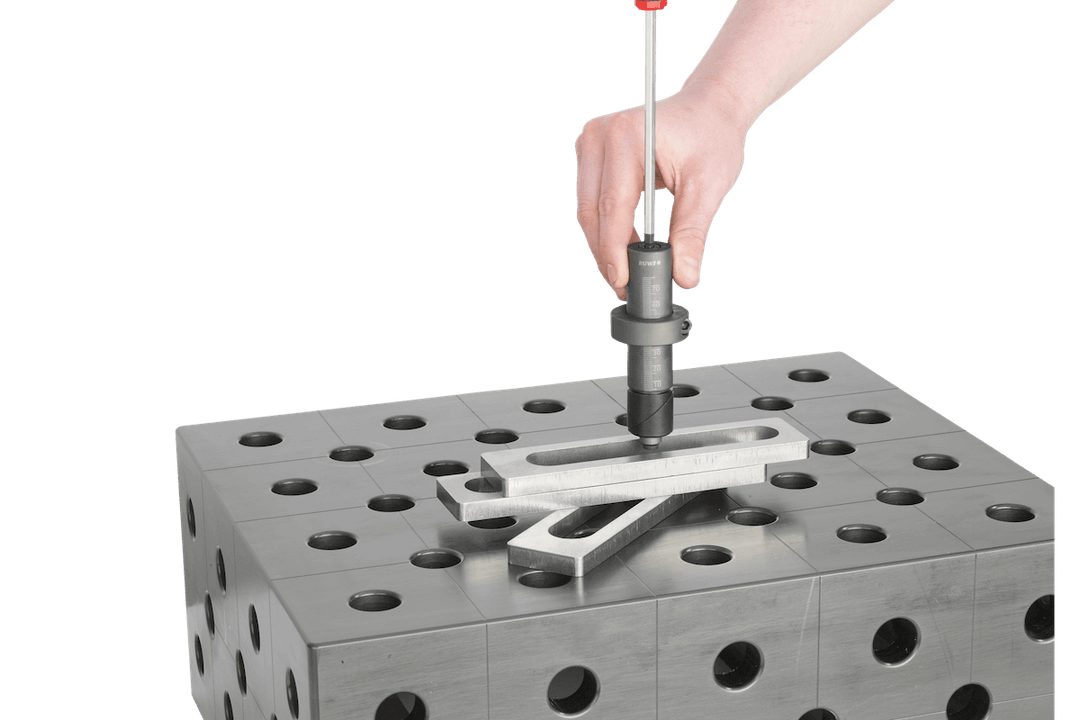

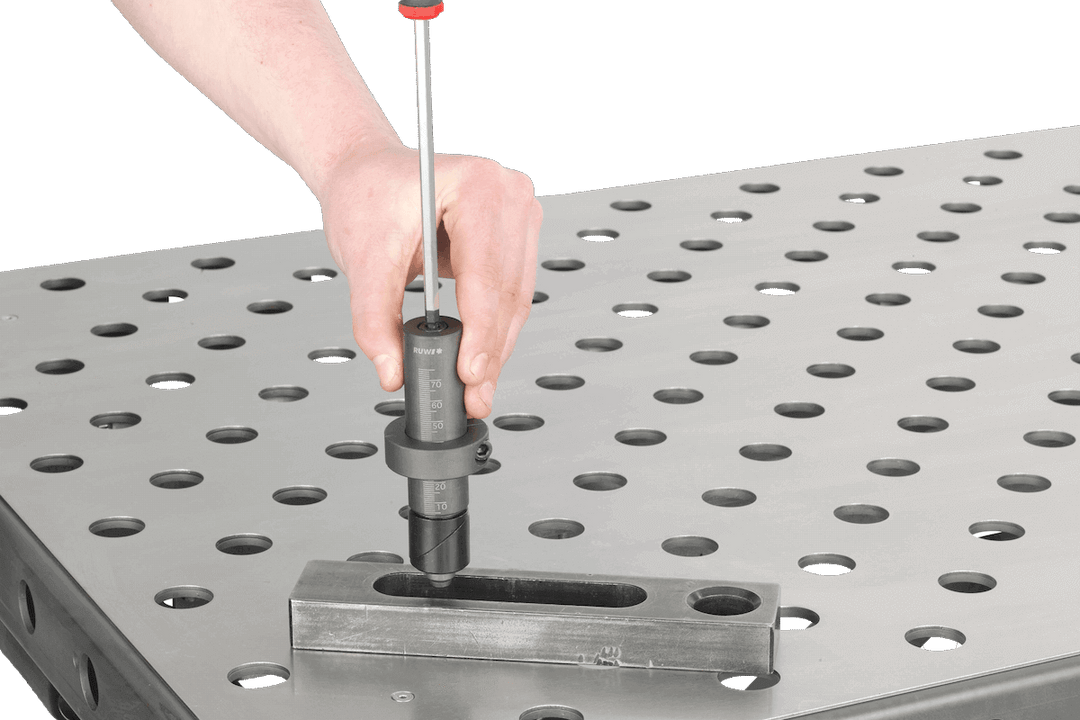

• Fixation sur mesure : tournez la bague à la hauteur de la pièce, insérez le boulon dans le trou – le grand «plage de serrage » de 75 mm peut également accueillir des ensembles épais et des butées empilées.
• Réglage reproductible : l'échelle permet de reproduire chaque hauteur ; pour la prochaine pièce identique, il suffit de régler sur la même valeur.

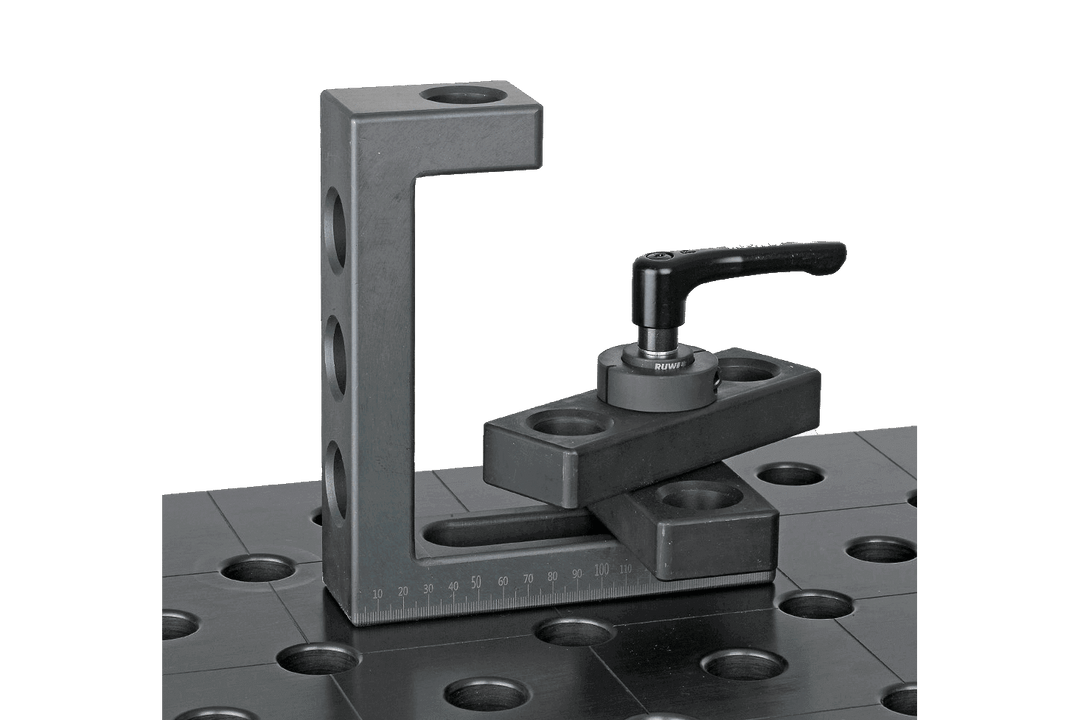

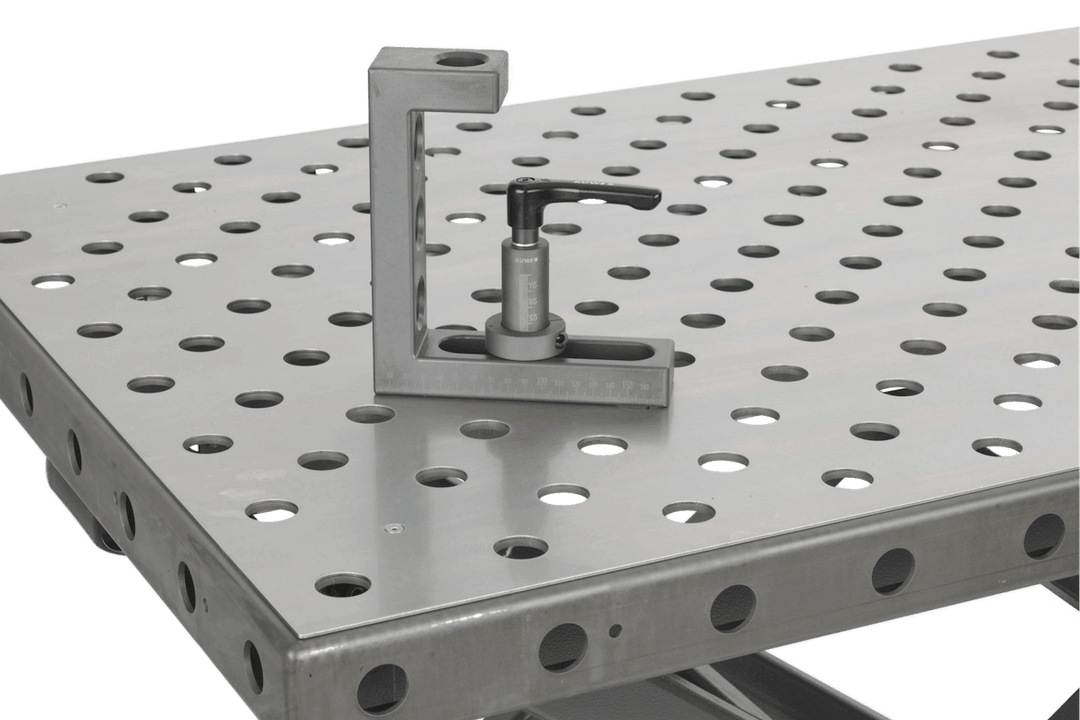

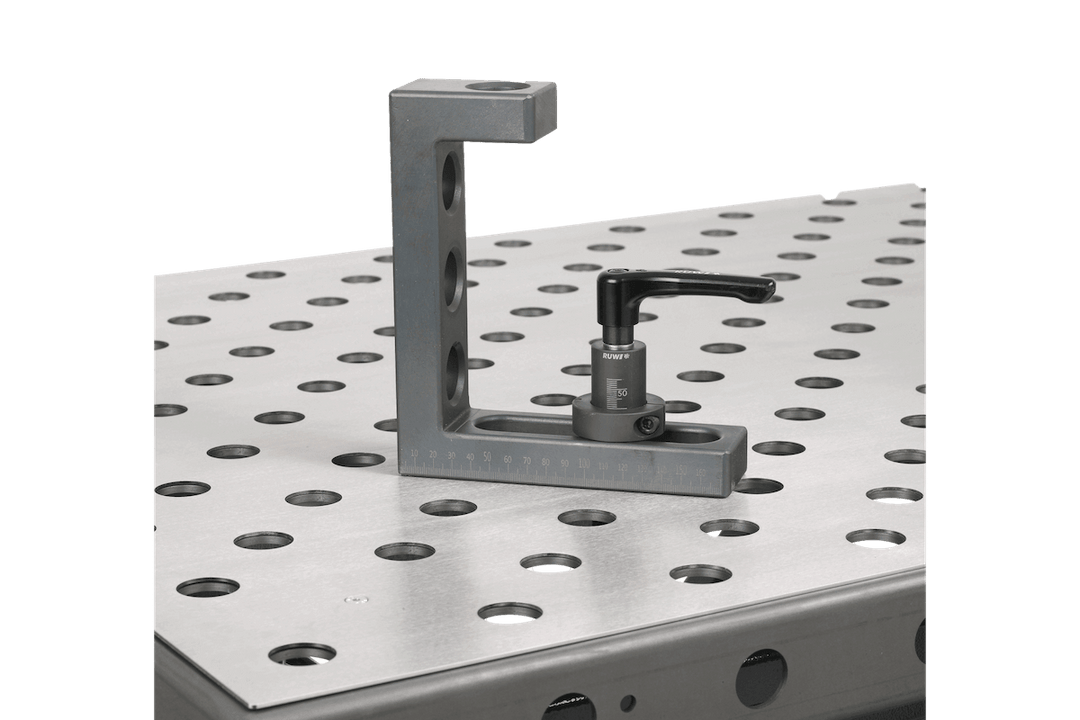

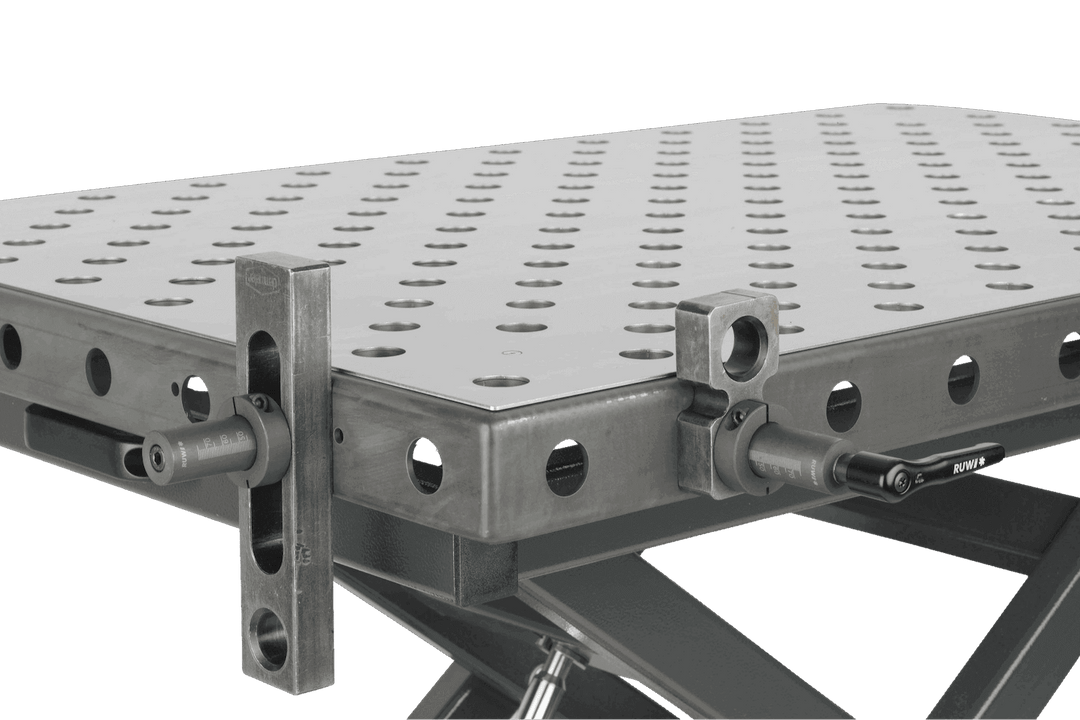

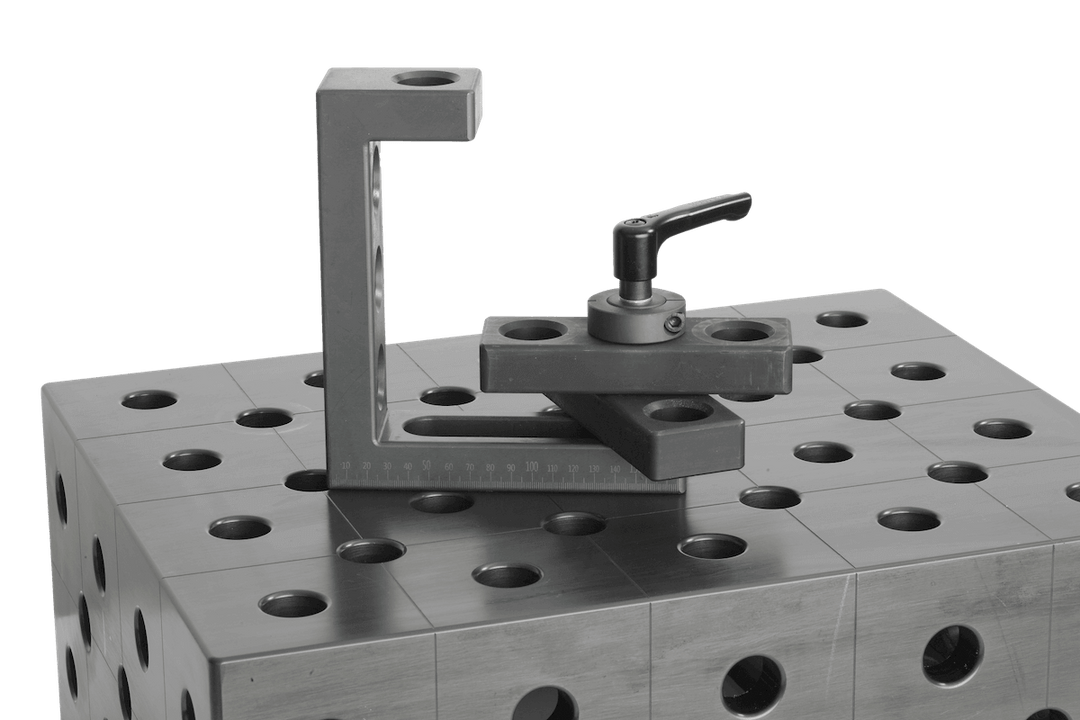

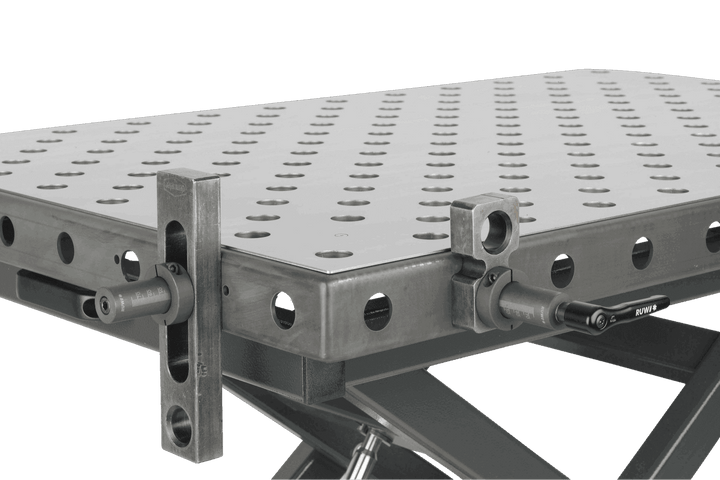

• Fixation des butées : sur l'table de soudage , le boulon maintient les butées et les éléments de serrage en place, même lorsque la pièce à usiner exerce une force contre ceux-ci.

Est-ce que ça va avec ta table ?

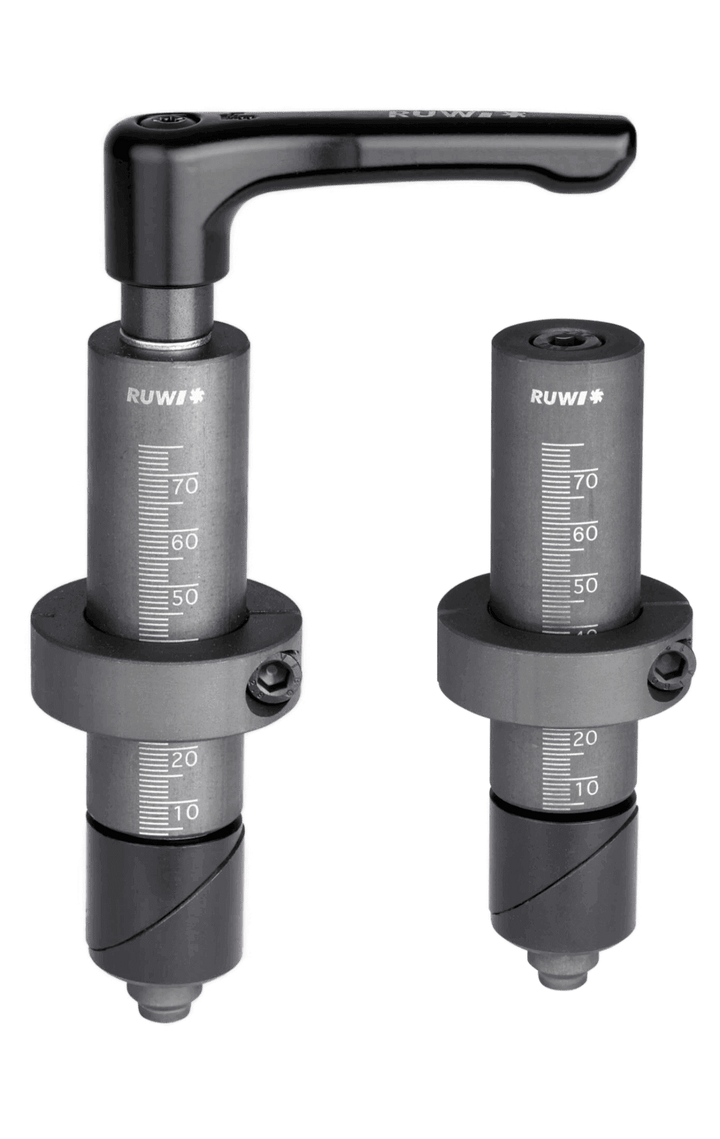

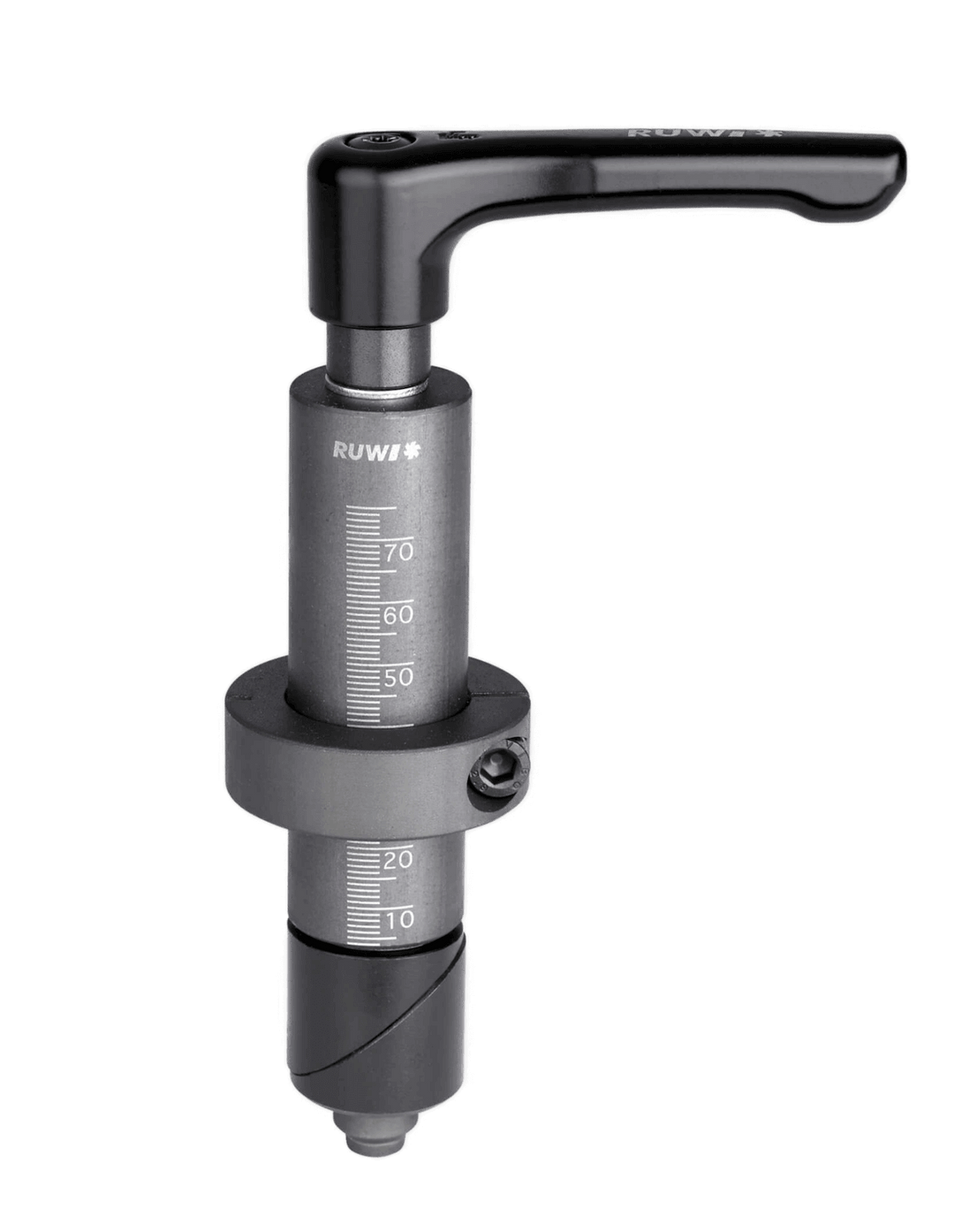

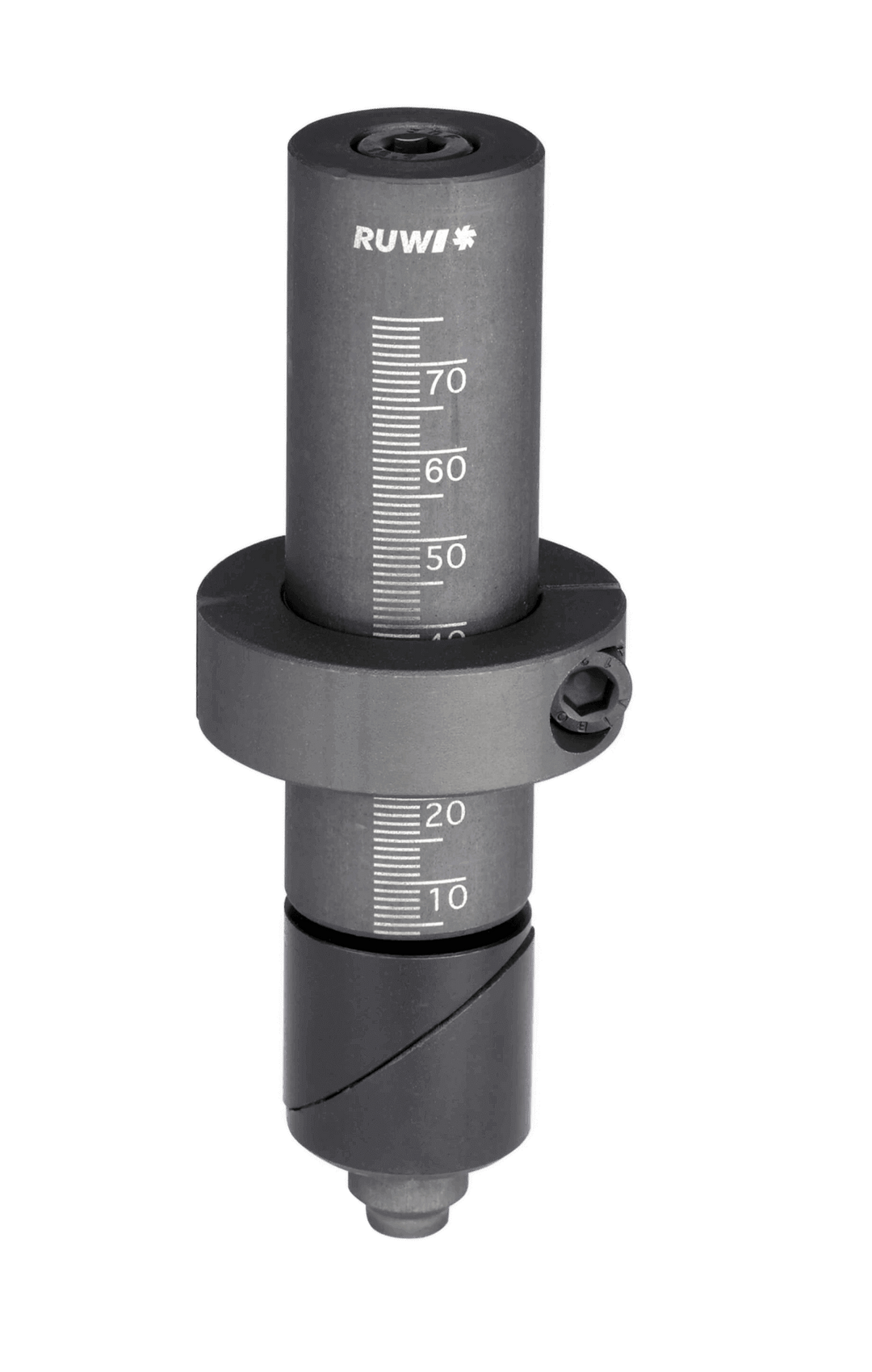

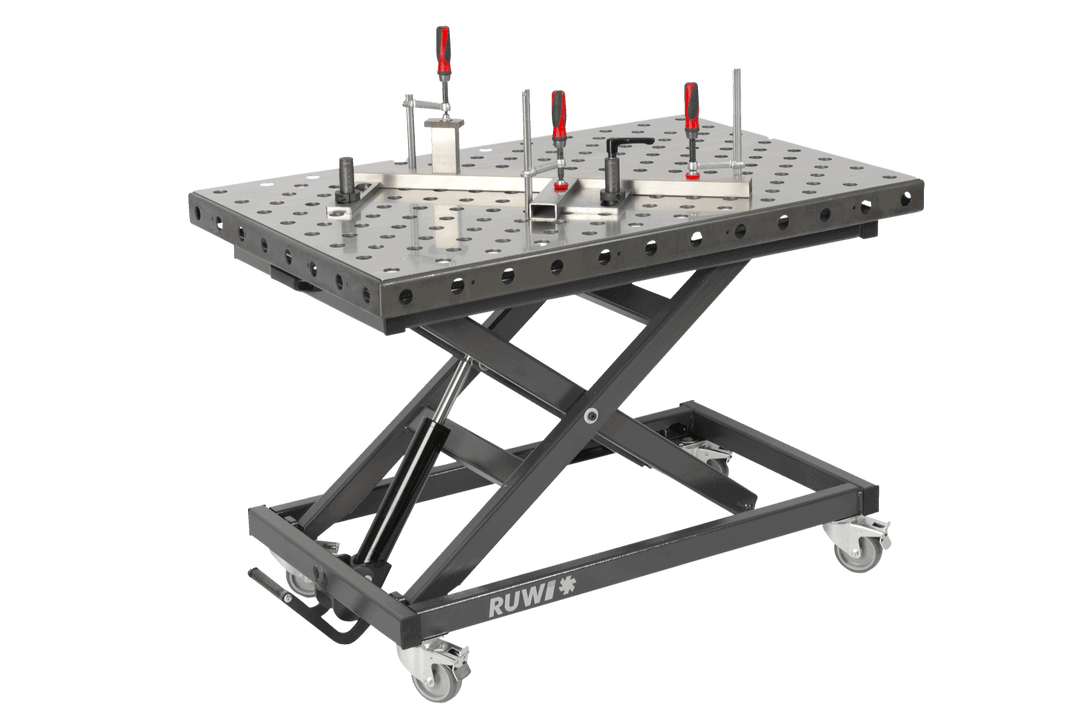

Lors de la commande, tu choisis le type de fixation : S avec vis (129 mm hauteur totale) reste fixe une fois réglé ; K avec levier de serrage en zinc moulé sous pression (168 mm) se desserre et se déplace sans outil. Sur les tables RUWI , le boulon s'adapte à table de soudage table élévatrice aux tables à pieds avec plateau perforé de Ø 28 ; pour la trame de 16 mm, il existe le boulon de serrage Vario de Ø 16 (0–36 mm). Le tableau récapitulatif présente les serre-joints, les montants verticaux et sauterelle horizontale.

Tous les détails

Dimensions
plage de serrage: en continu 0 à 75 mm
hauteur totale: 129 mm (RUWI27167, avec vis) ou 168 mm (RUWI27168, avec levier de serrage)
Poids : environ 570 g (RUWI27167) ou environ 710 g (RUWI27168)
Échelle : gravée au laser graduation

Matériau
Goujon de centrage et bague de réglage : acier, phosphaté
boulon de serrage : acier, bruni
Levier de poignée : zinc moulé sous pression (RUWI27168)

Système de serrage
grille de trous : Ø 28 mm (épaisseur minimale du matériau : 4 mm)
