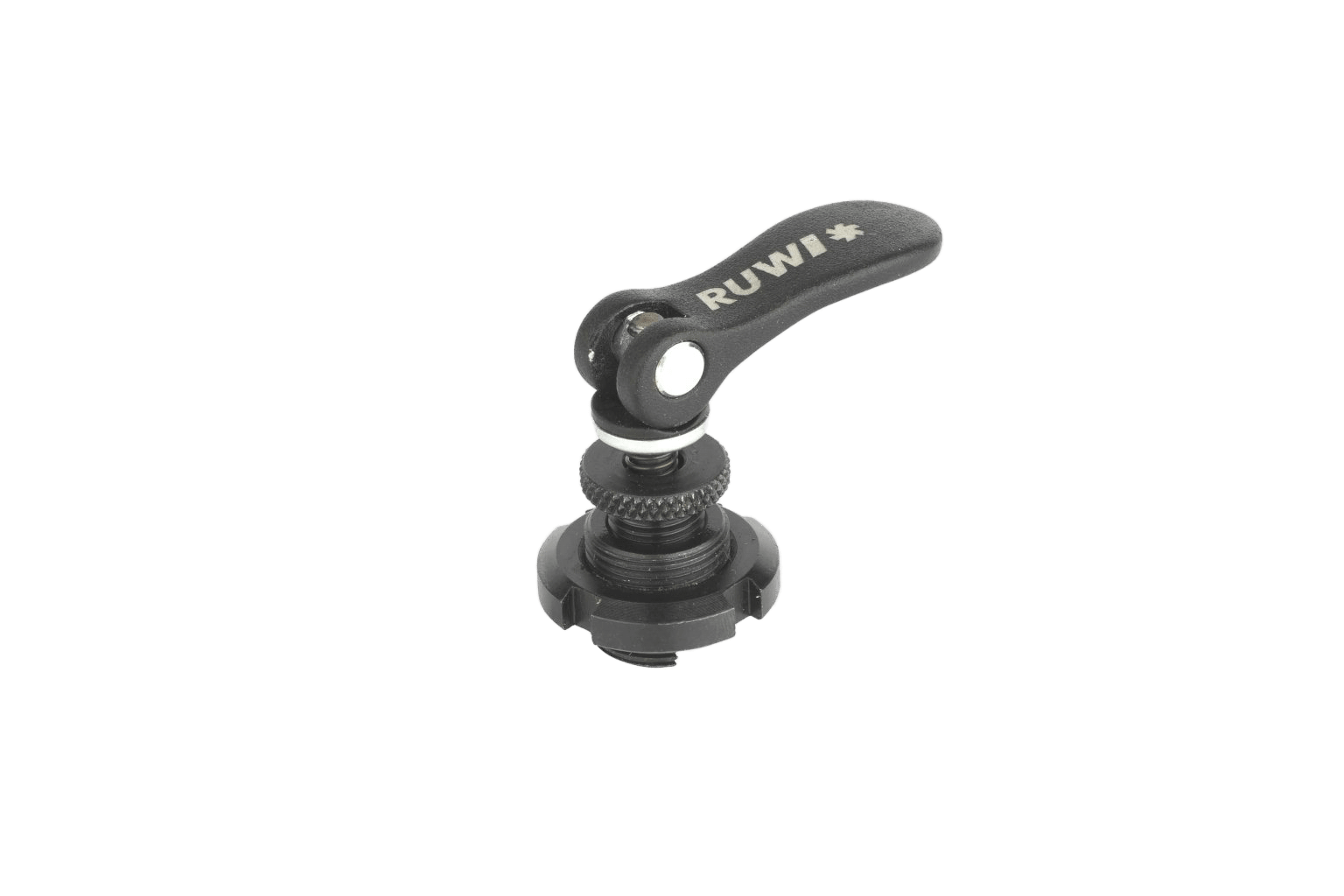

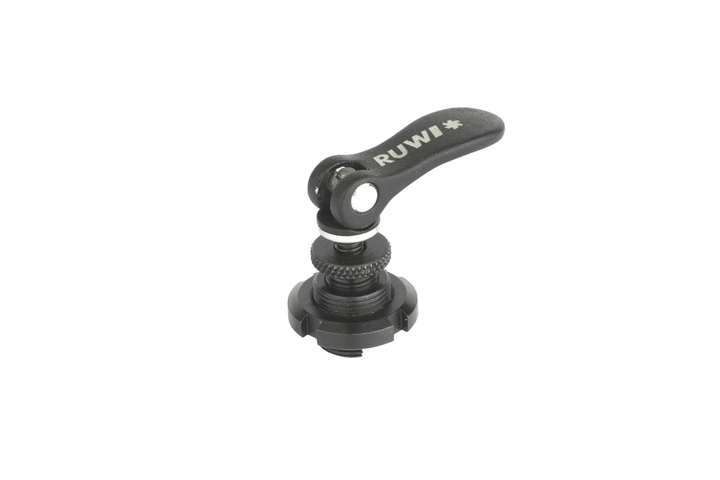

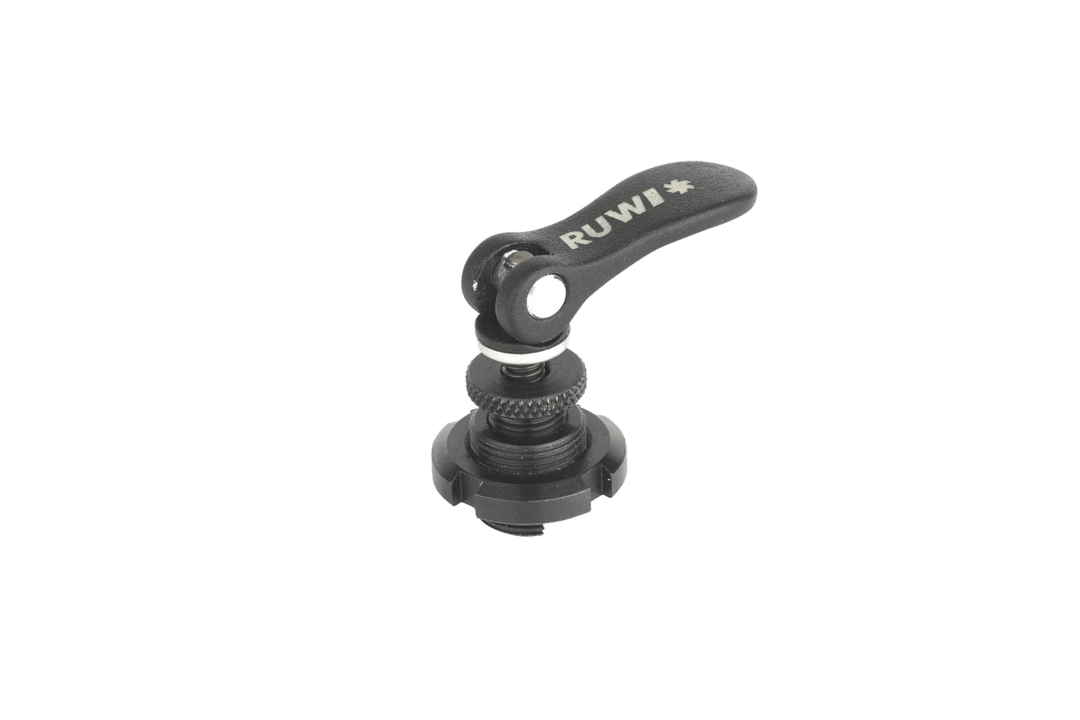

Tensor rápido de 15 mm de diámetro con rosca exterior y tuerca de sujeción para ranura

El sistema de sujeción rápida « RUWI », con rosca exterior y tuerca de sujeción, es la versión atornillada de los sistemas de sujeción rápida para perfiles de aluminio « RUWI »: mientras que la variante estándar se desliza en la ranura del perfil mediante una tuerca de ranura, esta se atornilla firmemente mediante su rosca exterior, lo que la hace ideal para puntos de sujeción que deben permanecer fijos de forma permanente. Al igual que en toda la serie, el apriete se realiza sin herramientas: basta con girar la palanca excéntrica 90 grados para que la pieza quede fijada; al volver a colocar la palanca en su posición inicial, queda liberada.

Hay dos tamaños: Ø 15 mm con rosca M15 × 1 para la ranura 6 (Item) y Ø 20 mm con rosca M20 × 1 para la ranura 8 —en este caso, por separado para los perfiles Item y Bosch, ya que ambos sistemas tienen ranuras con formas diferentes a pesar de tener el mismo ancho—. La fuerza de sujeción es de unos 2 kN (Ø 15) y 3 kN (Ø 20), respectivamente, y se genera con un mínimo esfuerzo manual sobre la palanca. El cuerpo principal es de acero, mientras que la palanca excéntrica es de fundición de aluminio con recubrimiento en polvo, fabricada en Alemania.

Así es como se utiliza

• Configuración de puntos de sujeción fijos: la tuerca de sujeción fija el tensor de forma permanente en su posición; el punto de sujeción permanece, incluso cuando las piezas de trabajo cambian en cada ciclo.
• Fabricación de dispositivos y equipos: fijar y soltar topes y soportes de componentes en cuestión de segundos: la palanca sustituye a la herramienta de montaje.
• Ingeniería mecánica y creación de prototipos: estructuras que cambian con frecuencia en posiciones fijas y recurrentes.
• Montaje de stands feriales: montaje y desmontaje rápidos de estructuras de perfiles de aluminio; los puntos de sujeción son siempre los mismos en cada montaje.

¿Se adapta a tu perfil de aluminio?

Tu perfil te indica qué ancho de ranura necesitas: la ranura 6 suele utilizarse en perfiles de 20 y 30, y la ranura 8 en los de 40. Al realizar el pedido, debes seleccionar la opción «ranura 6» (Ø 15), «ranura 8» o «ranura 8 Bosch» (ambas de Ø 20); lo que determina la elección no es solo el ancho, sino también la forma de la ranura. La altura total es plana: 39 mm para Ø 15 y 50 mm para Ø 20, con una altura de ajuste de 7 y 9 mm, respectivamente, para adaptarse al grosor de la pieza de trabajo.

Si quieres que el punto de sujeción se desplace junto con la estructura, utiliza el modelo con tuerca de ranura; en la tabla de resquicios rápidos encontrarás tamaños más grandes y anchos de ranura más amplios.

Descargas

• Instrucciones para el cierre rápido (PDF)
• Ficha técnica de los cierres rápidos (PDF)

Todos los detalles

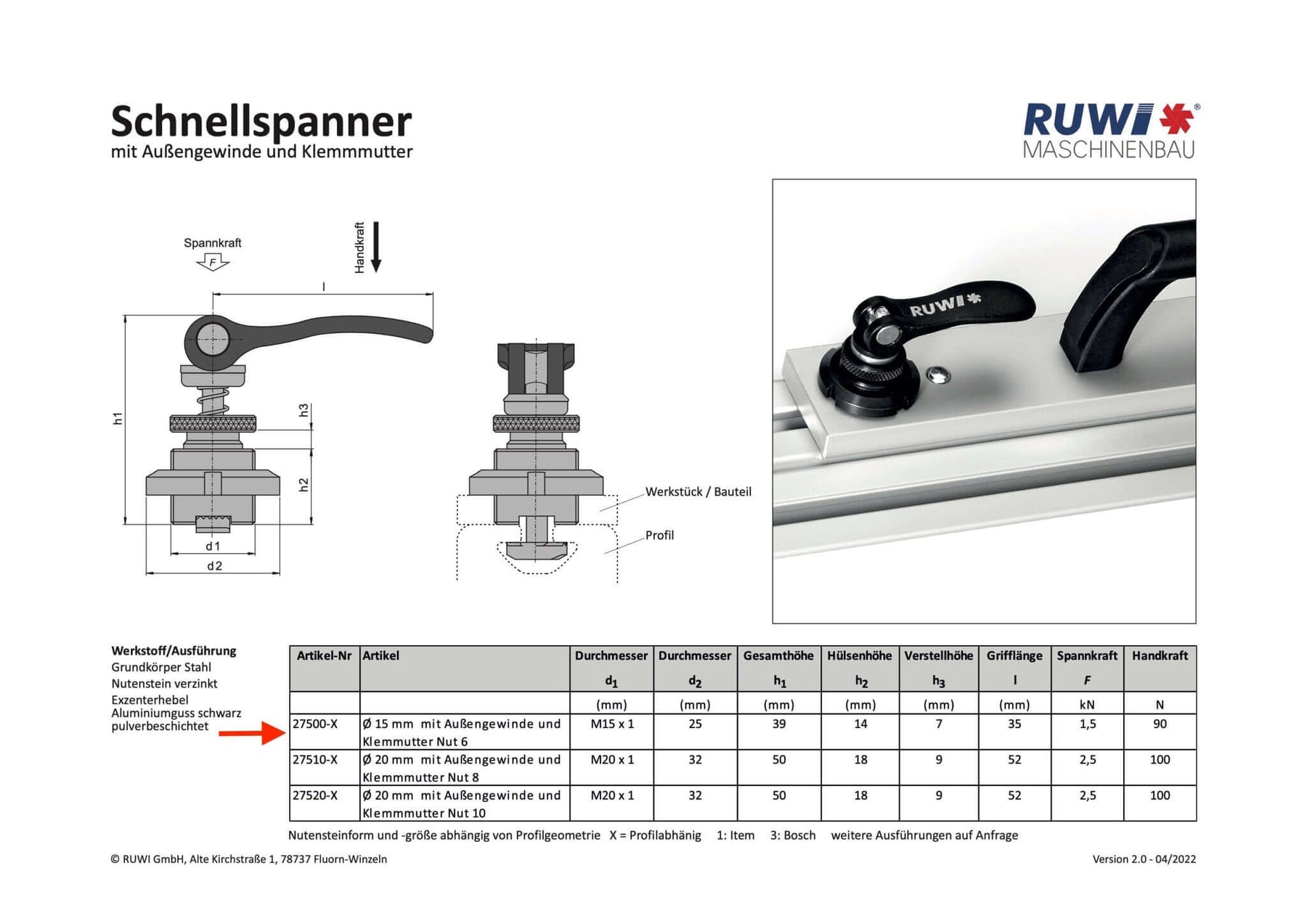

Dimensiones
Cuerpo base: Ø 15 mm (RUWI27500-1) o Ø 20 mm (RUWI27510-1, RUWI27510-3)
Altura total: 39 mm (Ø 15 mm) o 50 mm (Ø 20 mm)
Altura de ajuste: 7 mm (Ø 15 mm) o 9 mm (Ø 20 mm)

Rosca
Rosca exterior: M15 × 1 (Ø 15 mm) o M20 × 1 (Ø 20 mm), con tuerca de sujeción

Compatibilidad
Ranura: 6 (Item, Bosch y perfiles compatibles) para Ø 15 mm; ranura de 8 a 10 para Ø 20 mm (RUWI27510-1 compatible con perfiles Item, RUWI27510-3 compatible con perfiles Bosch)

Fuerza de sujeción
Fuerza de sujeción: aprox. 2 kN (Ø 15 mm) o aprox. 3 kN (Ø 20 mm)

Material
Cuerpo base: acero
Palanca excéntrica: fundición de aluminio, con recubrimiento en polvo
