Prácticos cierres rápidos diseñados específicamente para perfiles de aluminio
Sistemas de sujeción rápida para la artesanía, la ingeniería mecánica y la industria
Los sistemas de sujeción rápida « RUWI » fijan piezas de trabajo, escuadras y topes sin necesidad de herramientas en la ranura de los perfiles de aluminio, las mesas ranuradas y las placas de sujeción, para ranuras de 6, 8 y 10. En lugar de girar un tornillo de mariposa, basta con accionar una palanca excéntrica para obtener, según el tamaño, una fuerza de sujeción de hasta 4 kN en cuestión de segundos, en lugar de tener que dar varias vueltas al tornillo. Esto supone un ahorro de tiempo notable cuando se cambian con frecuencia las piezas de trabajo y los topes, tanto en el taller como en la construcción de utillajes y maquinaria.
¿Qué cierre rápido es el adecuado para tu ranura?
La elección depende del ancho de la ranura de tu perfil y del grosor del elemento constructivo. Hay tres tamaños que cubren el rango habitual:

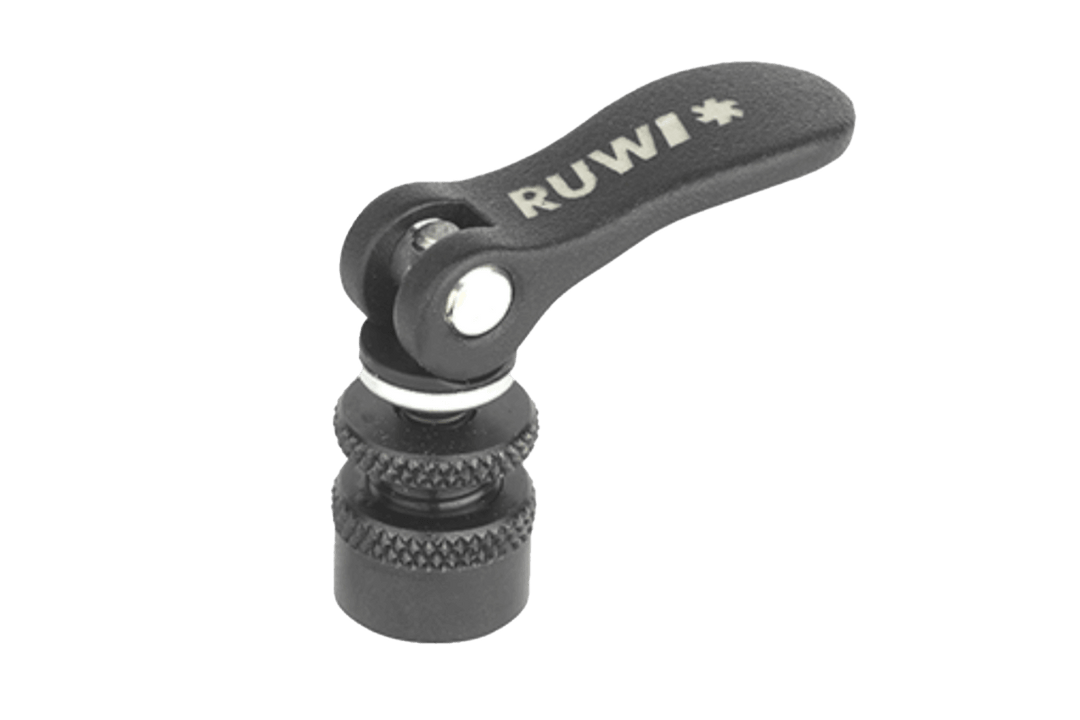

- Ø 15 mm para ranura 6: diseño compacto con una altura de 34 mm, rango de sujeción de 0 a 6 mm y una fuerza de sujeción de aproximadamente 1,5 kN, para perfiles pequeños y tareas ligeras. También disponible con rosca exterior y tuerca de sujeción.

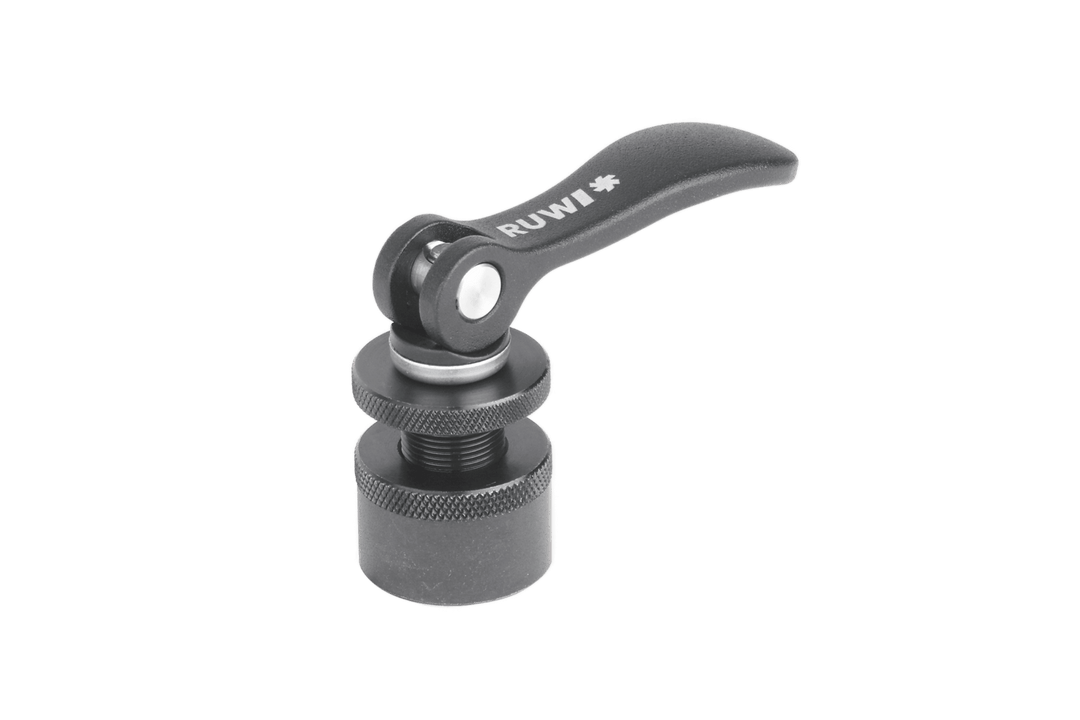

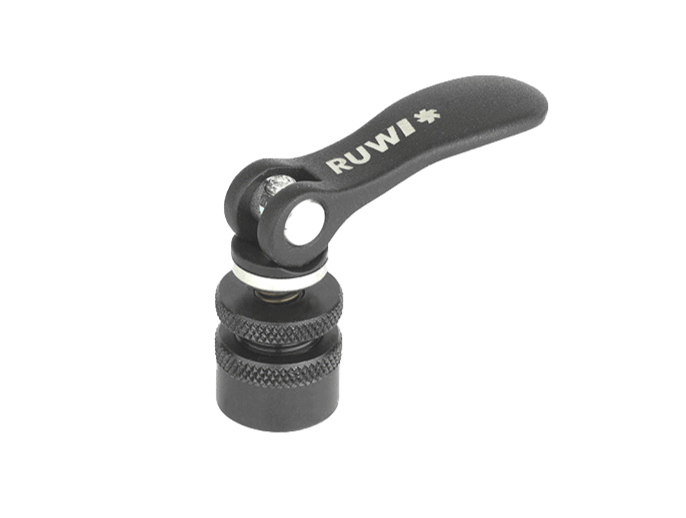

- Ø 20 mm para las ranuras 8 y 10: el tamaño intermedio, con una altura de 44 mm, un rango de sujeción de 0 a 8 mm y una fuerza de aproximadamente 2,5 kN. Para la ranura 8, también disponible con carrera larga (de 3 a 12 mm) y con rosca exterior.

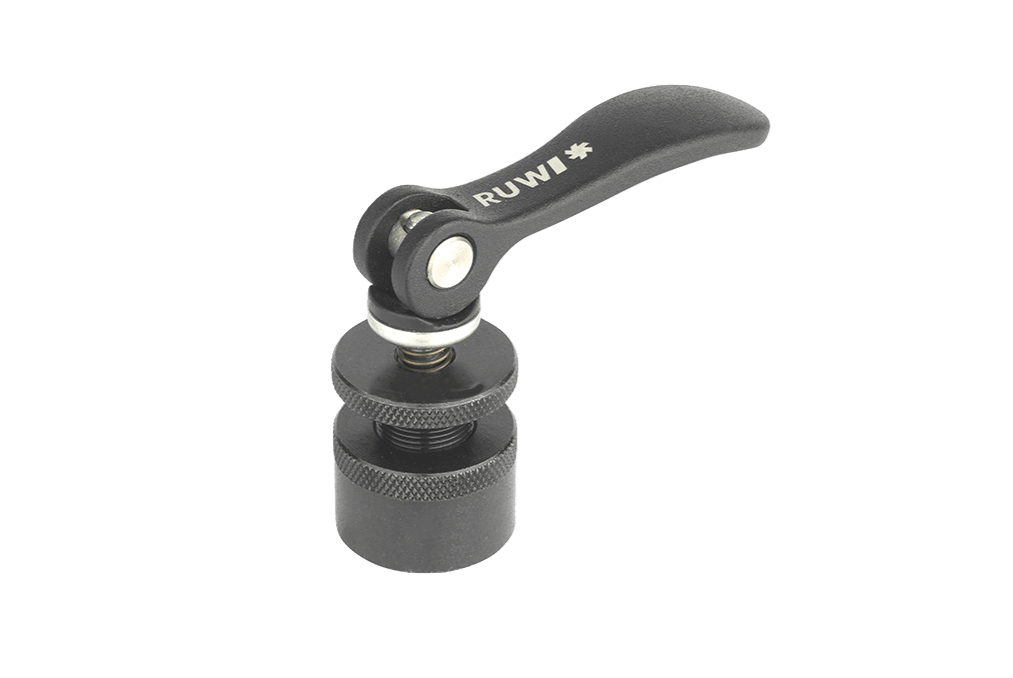

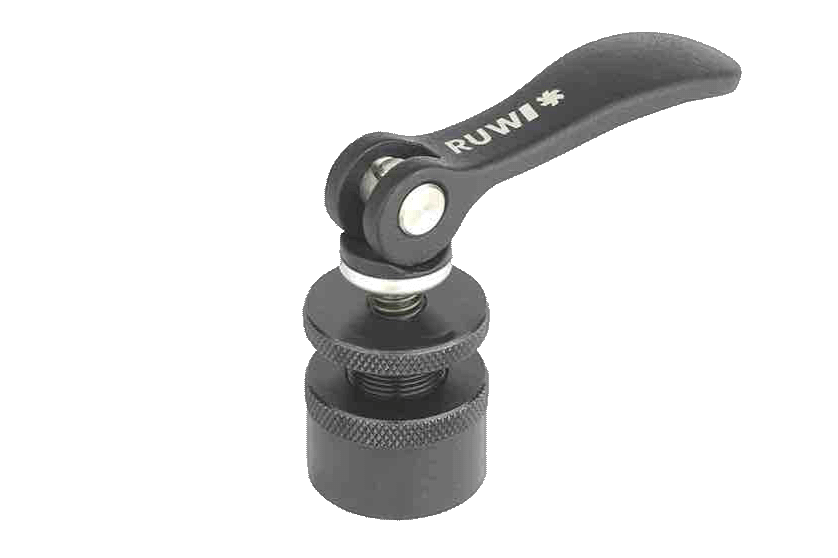

- Ø 30 mm para las ranuras 8 y 10: el modelo más resistente, con una altura de 63 mm, un rango de sujeción de 2 a 14 mm y una fuerza de aproximadamente 4 kN. Para la ranura 8, también disponible con carrera larga (de 14 a 26 mm).
Las abrazaderas se adaptan a perfiles Item, Bosch y otros sistemas, así como a mesas ranuradas y placas de sujeción. Lo único que importa es el ancho de la ranura, no el tamaño del perfil ni el fabricante. Si quieres empezar rápidamente, elige el kit de inicio para ranura 6 o ranura 8.
Diseño técnico y funcionamiento
Se coloca el tensor en cualquier punto de la ranura desde arriba, sin necesidad de introducirlo desde el extremo del perfil. Se empuja hacia abajo contra la fuerza del muelle, se gira 90 grados y se acciona la palanca. Al hacerlo, el excéntrico empuja la tuerca de martillo contra el rebaje de la ranura del perfil: allí queda encajada por la forma y, además, se sujeta por fricción gracias a la fuerza de sujeción.
- Palanca excéntrica: la corta carrera de la palanca multiplica la fuerza manual, por lo que bastan entre 90 y 120 N aproximadamente.
- Anillo moleteado: permite ajustar de forma continua el rango de sujeción al grosor de la pieza.
- Materiales: cuerpo principal de acero bruñido, tuerca de martillo galvanizada, palanca excéntrica de fundición de aluminio con recubrimiento en polvo, fabricado en Alemania.
De este modo, los topes y las piezas de trabajo se mantienen firmemente en su sitio durante el taladrado, el fresado o el montaje.
Ergonomía y rentabilidad
Para sujetar la pieza basta con una mano: accionas la palanca mientras la otra sujeta la pieza de trabajo. No tienes que buscar ninguna herramienta y, por la resistencia de la palanca, notas si la sujeción está bien fijada. Cada operación de sujeción dura solo unos segundos. Esto reduce el tiempo de preparación y resulta menos agotador cuando tienes que cambiar de configuración con frecuencia. Y como es tan rápido, puedes sujetar piezas incluso en aquellos casos en los que, por falta de tiempo, normalmente te saltarías este paso.
En cuanto al precio, los tensores son más caros que las simples tuercas de ranura con tornillo de mariposa. Sin embargo, cuando se cambian con frecuencia las piezas de trabajo, en la fabricación en serie y en la construcción de utillajes, el tiempo de preparación que se ahorra compensa rápidamente el sobrecoste. Cuando un tope se coloca una vez y permanece allí durante mucho tiempo, basta con la simple tuerca de ranura.
Ámbitos de aplicación
- Carpintería y taller: fijar los topes y el tornillo de banco a las mesas de taladrado y fresado; sujetar las piezas de trabajo y los marcos para encolar.
- Metalurgia y ingeniería mecánica: fabricación de utillajes, soportes para sensores, barras de tope en bastidores de perfiles, cambio rápido de configuración.
- CNC y automatización: topes y sujetadores en perfiles acanalados, puntos de sujeción flexibles en instalaciones.
- Montaje de puestos de trabajo y stands feriales: montaje y desmontaje rápidos de puestos de trabajo «Lean», paredes para ferias y estructuras con perfiles de aluminio.
- Formación y perfeccionamiento: montar y desmontar una y otra vez estructuras en el taller de formación sin utilizar herramientas.
Accesorios y productos compatibles de « RUWI »

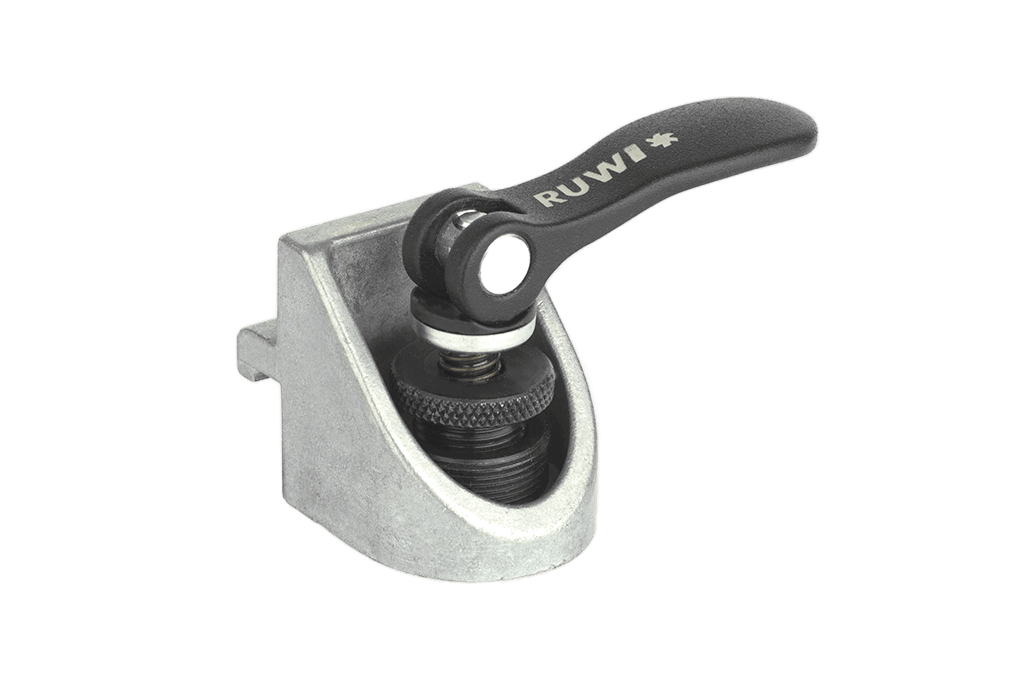

- Escuadra de sujeción con cierre rápido: une perfiles en ángulo recto sin necesidad de herramientas.

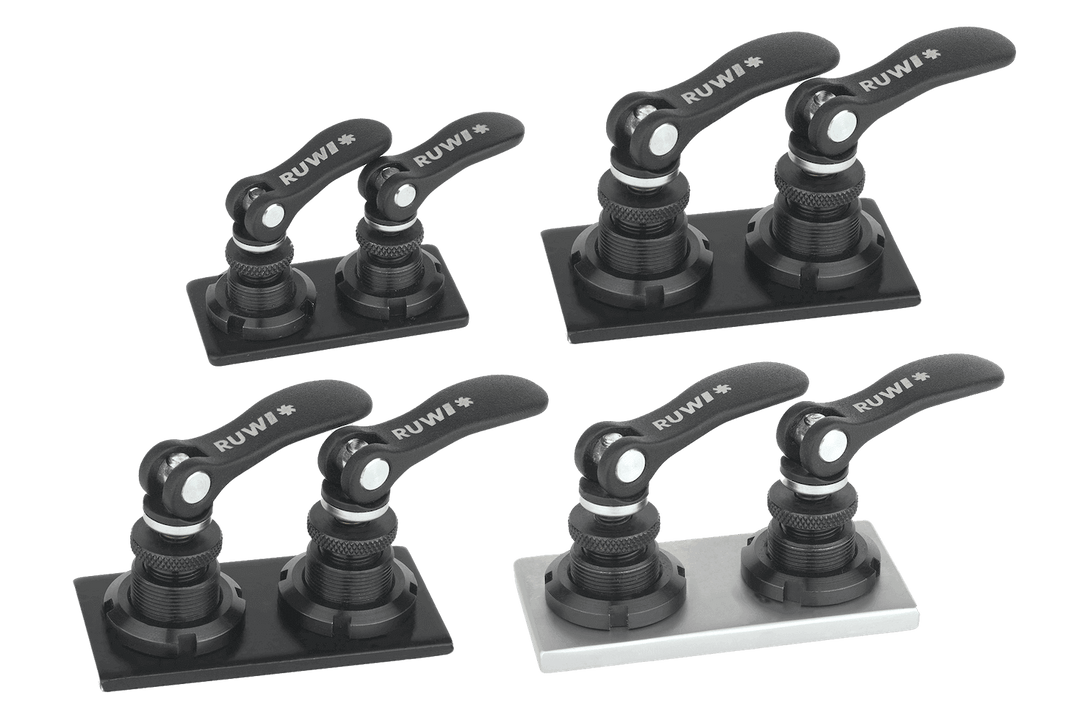

- Placa adaptadora con dos cierres rápidos: une perfiles paralelos sin necesidad de atornillarlos.

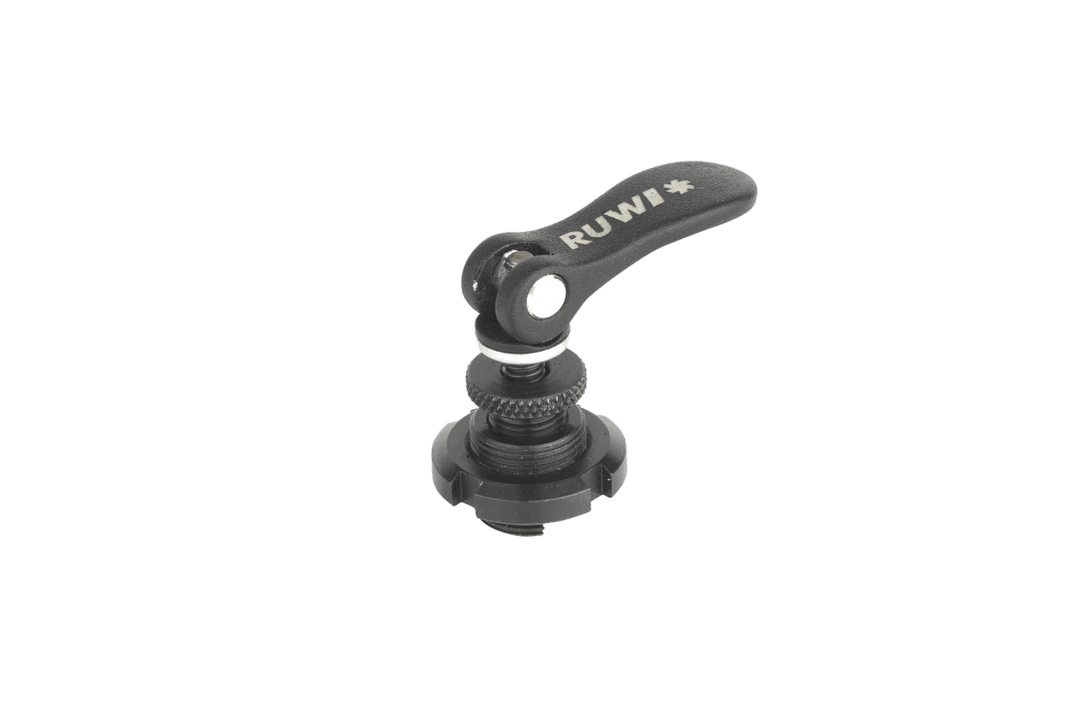

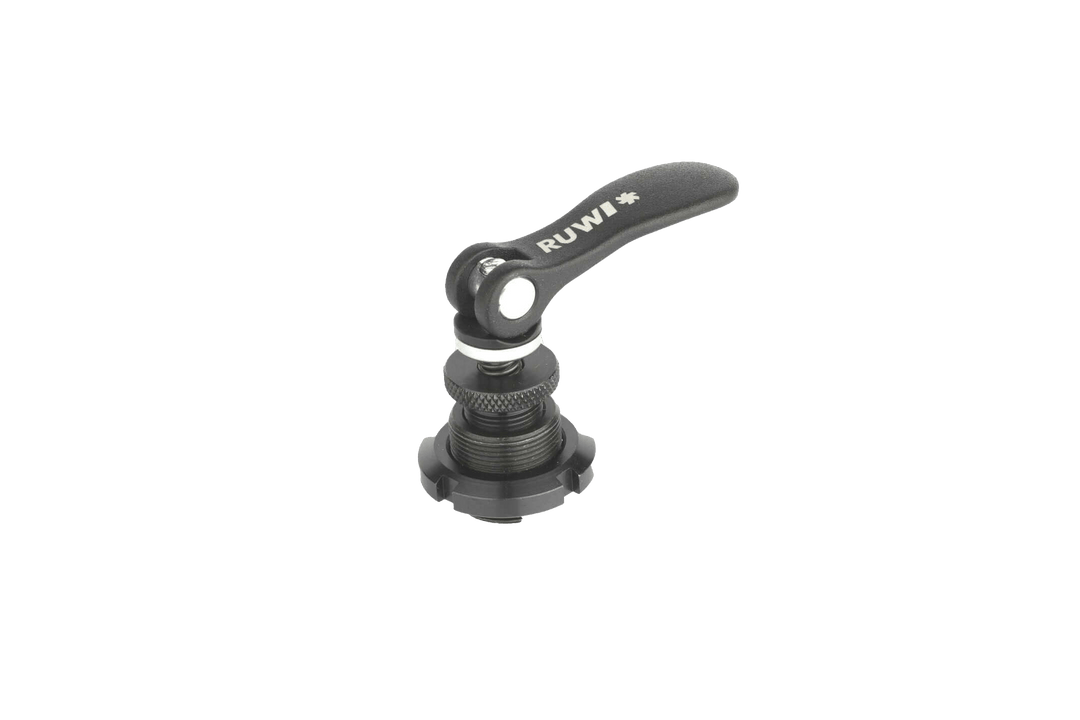

- Tensor rápido con rosca exterior y tuerca de sujeción: se atornilla firmemente a elementos como topes, tiradores o placas; disponible en Ø 15 mm o Ø 20 mm.
- Kits de inicio Nut 6 y Nut 8: tensores, escuadras de sujeción y piezas adaptadoras surtidas en una caja.
- RUWI Mesas de taladrado con ranuras en las que se acoplan directamente los sistemas de sujeción rápida.
Guía de compra
Tres preguntas te ayudarán a elegir el modelo adecuado. En primer lugar, el ancho de ranura de tu perfil: para la ranura 6 hay un modelo de Ø 15; para las ranuras 8 y 10, puedes elegir entre Ø 20 y Ø 30. En segundo lugar, la fuerza de sujeción y el rango de sujeción: el Ø 20 es adecuado para la mayoría de los casos, mientras que el Ø 30 se utiliza para fuerzas mayores. Para piezas más gruesas o ranuras más profundas, utiliza la versión de carrera larga, disponible para la ranura 8. En tercer lugar, los accesorios: ¿necesitas una escuadra de sujeción, una placa adaptadora o un tensor con rosca exterior? Si tienes dudas, llámanos al +49 7402 8414; te ayudaremos a elegir.
