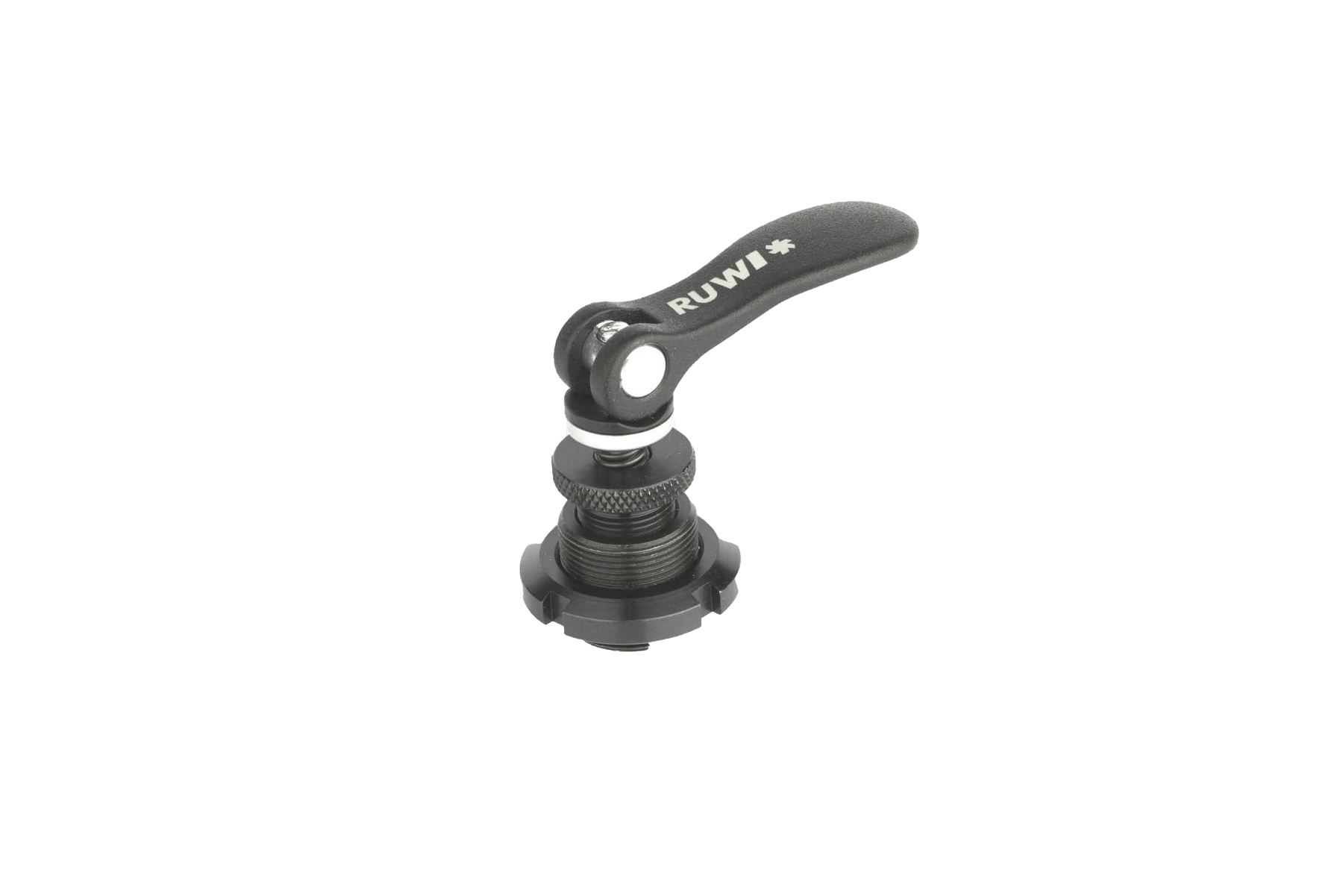

RUWI Tensor rápido de ø 20 mm con rosca exterior para ranura 10, con palanca excéntrica gris
Sujeción rápida de ø 20 mm con ranura, rosca exterior y tuerca de sujeción para ranura 10

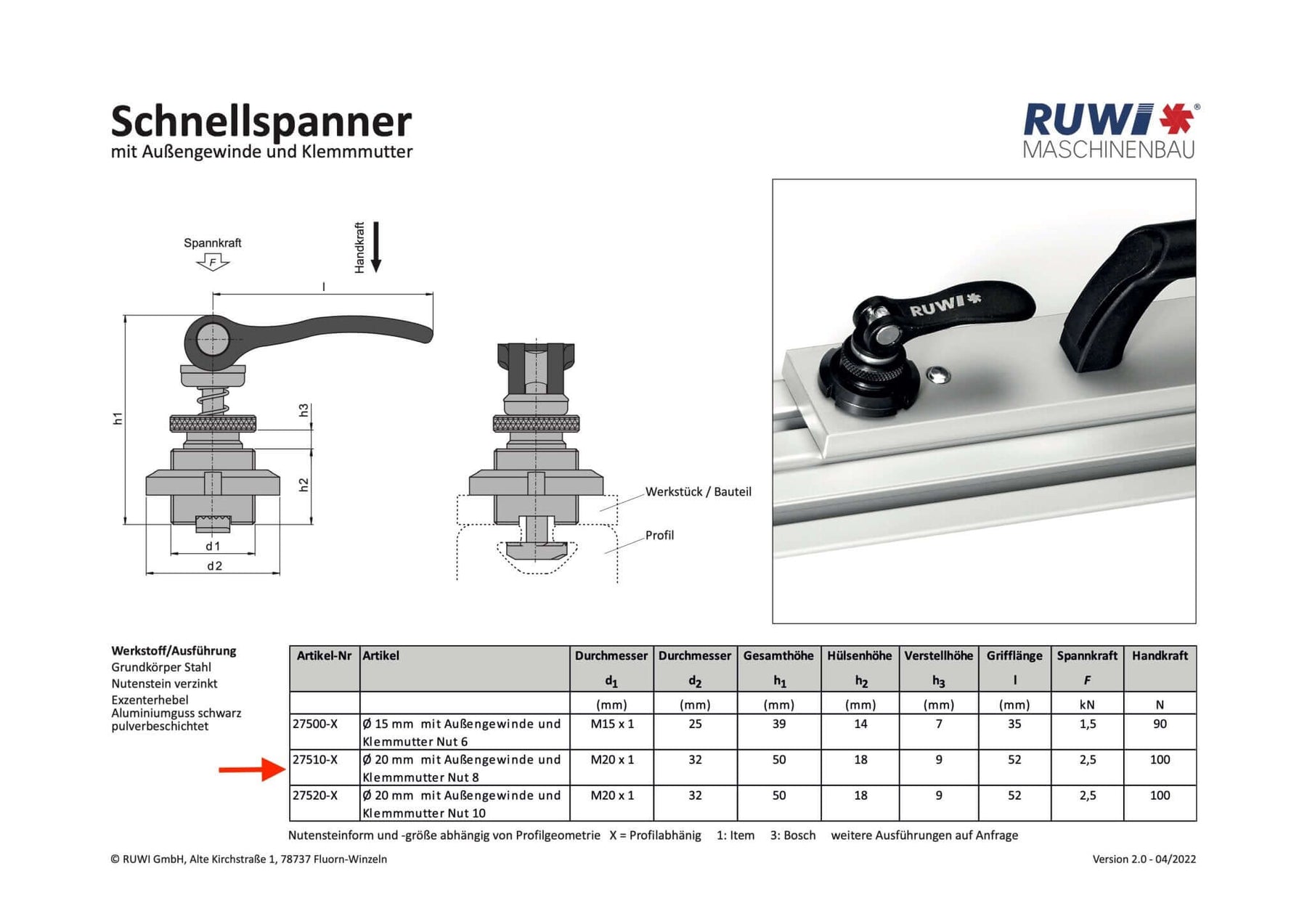

RUWI Cierre rápido con rosca exterior y tuerca de sujeción, plano técnico con tabla de medidas

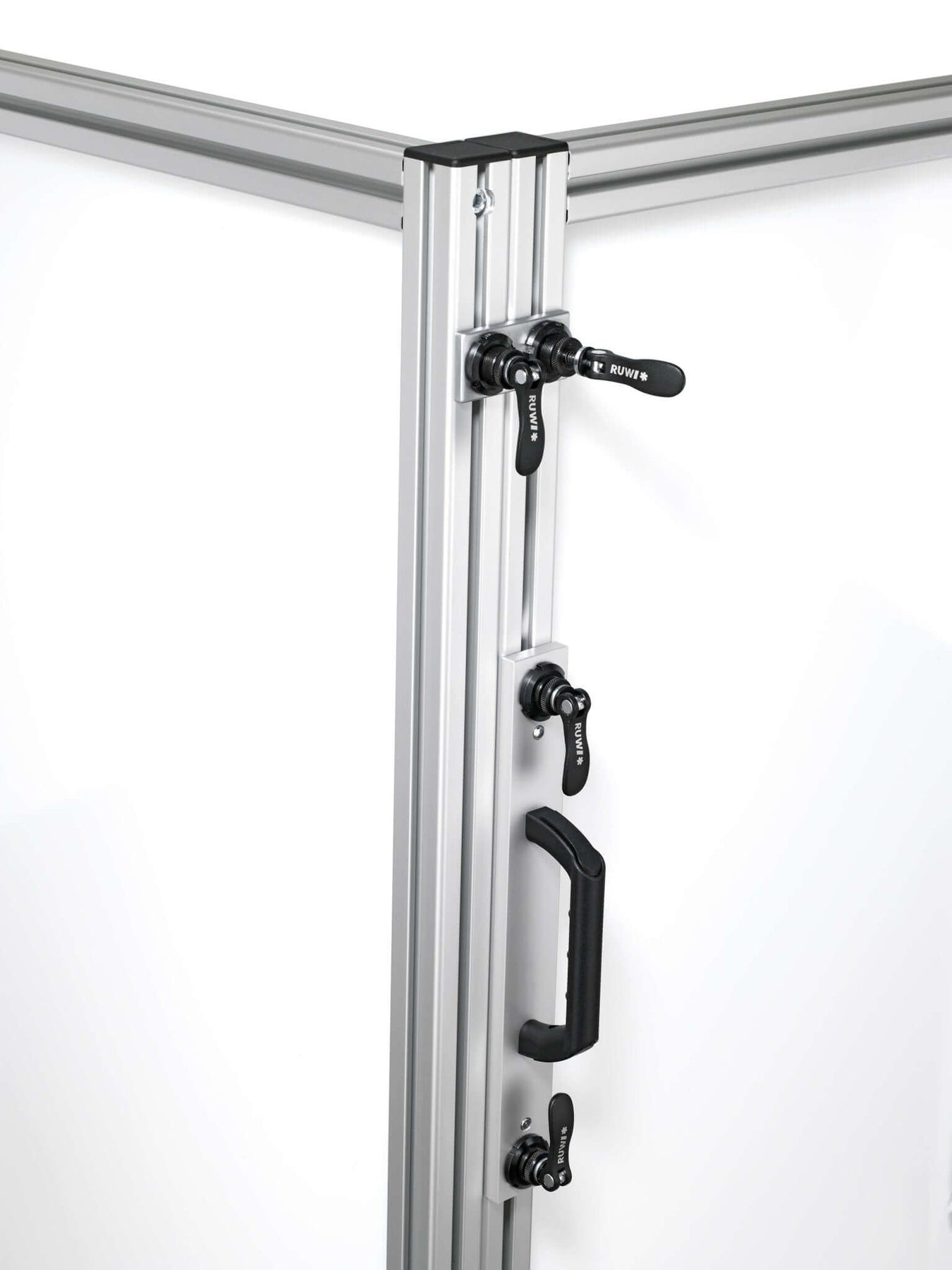

RUWI Tensores rápidos de ø 20 mm con rosca exterior para ranura 10; tres tensores montados verticalmente en el borde de un perfil de aluminio con asa
RUWI Tensor rápido de ø 20 mm con rosca exterior para ranura 10, con palanca excéntrica gris
Sujeción rápida de ø 20 mm con ranura, rosca exterior y tuerca de sujeción para ranura 10
RUWI Cierre rápido con rosca exterior y tuerca de sujeción, plano técnico con tabla de medidas
RUWI Tensores rápidos de ø 20 mm con rosca exterior para ranura 10; tres tensores montados verticalmente en el borde de un perfil de aluminio con asa

Sujeción rápida de ø 20 mm con ranura, rosca exterior y tuerca de sujeción para ranura 10

RUWI27520-1

€34,28
/
IVA incluido más gastos de envío
Cálculos para tu empresa
Deducible inmediatamente en el año de la compra
Menos de 800 € netos: el importe total se deduce de tus beneficios en el año de la compra · 34,28 € brutos
Calcular con tu tipo impositivo →¿Qué sujeción sujeta tu pieza de trabajo? Ir al buscador →
Orientación sobre el tipo impositivo del 30 % y la compra de una empresa: no constituye asesoramiento fiscal.
Tamaño del cierre rápido
  • Calidad artesanal
  • De profesionales de la madera para profesionales de la madera
  • Envío rápido y fiable
  • En stock: lo recibirás en tu taller en un plazo de 3 a 5 días laborables
  • Se ha vuelto a pedir – volverá pronto

Nuestros productos se envían a través de DPD y DHL y suelen llegar en un plazo de 3 a 5 días. Recibirás el número de seguimiento por correo electrónico.

Nuestras herramientas de mayor tamaño se envían a través de la empresa de transportes Schenker y llegan en unos pocos días laborables. Si lo deseas, la empresa de transportes también puede acudir en la fecha que elijas y puedes coordinarlo con ellos por teléfono.

Dimensiones del embalaje
• Envío en caja de cartón a través de DHL o DPD
• Dimensiones: 190 × 140 × 50 mm

Nuestras herramientas y máquinas están diseñadas para un uso prolongado. Solo utilizamos componentes de alta calidad y contamos con una amplia experiencia que nos permite evitar problemas en el taller. Por eso no tenemos ningún problema con las reclamaciones de garantía, incluso cuando superan los dos años. Siempre buscamos una buena solución de mutuo acuerdo.

Tenemos el 100 % de las piezas de recambio disponibles en nuestro almacén.

Accesorios

¿Qué sujeción sujeta tu pieza de trabajo?

El buscador de tensores te guía desde la pieza de trabajo hasta el tensor adecuado.

Abrir el Finder →

Der RUWI Schnellspanner Ø 20 mm mit Außengewinde ist die geschraubte Ausführung für die Nut 10 von Aluprofilen. Sein Nutenstein sitzt in der Profilnut, über das Außengewinde M20 × 1 und die mitgelieferte Klemmmutter verschraubst du ihn zusätzlich fest mit deiner Vorrichtung. Gespannt wird werkzeuglos: Exzenterhebel umlegen, das Bauteil sitzt fest – Hebel zurück, es ist frei.

Über den Hebel bringst du mit wenig Handkraft rund 3 kN Spannkraft auf. Die Verstellhöhe von 9 mm stellst du auf dein Bauteil ein, bei 50 mm Gesamthöhe bleibt der Aufbau niedrig. Der Grundkörper ist aus brüniertem Stahl, der Exzenterhebel aus pulverbeschichtetem Aluminiumguss, in Deutschland gefertigt.

Así es como se utiliza

  • Feste Spannpunkte an großen Profilrahmen: die Verschraubung hält die Spannstelle im Anlagen- und Sondermaschinenbau dauerhaft an ihrer Position – auch unter Vibration.
  • Fabricación de dispositivos y equipos: fijar y soltar topes y soportes de componentes en cuestión de segundos: la palanca sustituye a la herramienta de montaje.
  • Serien takten: Hebel um, Bauteil sitzt – Hebel zurück, nächstes Bauteil; die 9 mm Verstellhöhe nehmen kleine Dickenschwankungen auf.
  • Messebau und Montagelinien: häufig wechselnde Aufbauten auf verschraubten, wiederkehrenden Positionen.

¿Se adapta a tu perfil de aluminio?

Nut 10 ist die Nutbreite der großen Profilserien. Beim Bestellen wählst du den Nutenstein für Item- oder Bosch-Profile – beide Systeme haben bei gleicher Nutbreite unterschiedlich geformte Nuten, deshalb die getrennten Ausführungen: Die Nutform entscheidet, nicht nur die Breite.

Brauchst du eine kleinere Nut, gibt es die Ausführung mit Außengewinde für Nut 6 und Nut 8; soll die Spannstelle ohne Verschraubung mit dem Aufbau wandern, nimmst du den Schnellspanner mit Nutenstein für Nut 10. Alle Baugrößen zeigt die Schnellspanner-Übersicht.

Descargas

Todos los detalles

Abmessungen
Grundkörper: Ø 20 mm
Gesamthöhe: 50 mm
Verstellhöhe: 9 mm

Gewinde
Außengewinde: M20 × 1, mit Klemmmutter

Material
Grundkörper: Stahl, brüniert
Exzenterhebel: Aluminiumguss, pulverbeschichtet

Kompatibilität
Profile: Aluminium-Systemprofile, T-Nut-Schienen, Nuttische (Nut 10, Item) bei RUWI27520-1
Profile: Bosch-Profile und kompatible Aluminium-Systemprofile, T-Nut-Schienen, Nuttische (Nut 10) bei RUWI27520-3

★★★★★
