Name: Klemmwinkel mit Schnellspanner für Nut
Brand: RUWI
SKU: RUWI27600-1
Price: 38.77 EUR
Availability: InStock

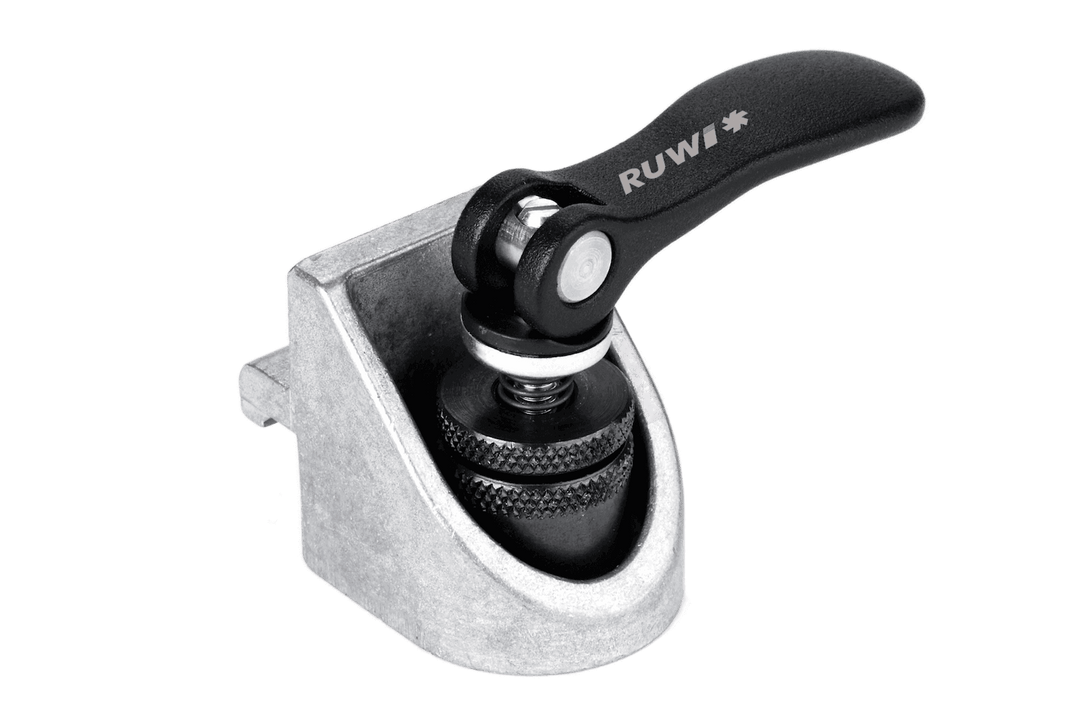

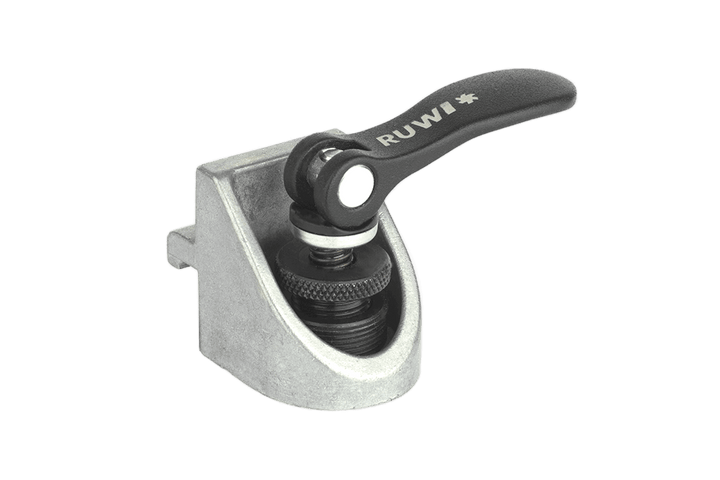

RUWI Esquina de sujeción con cierre rápido para ranura, pieza de recorte con palanca excéntrica negra

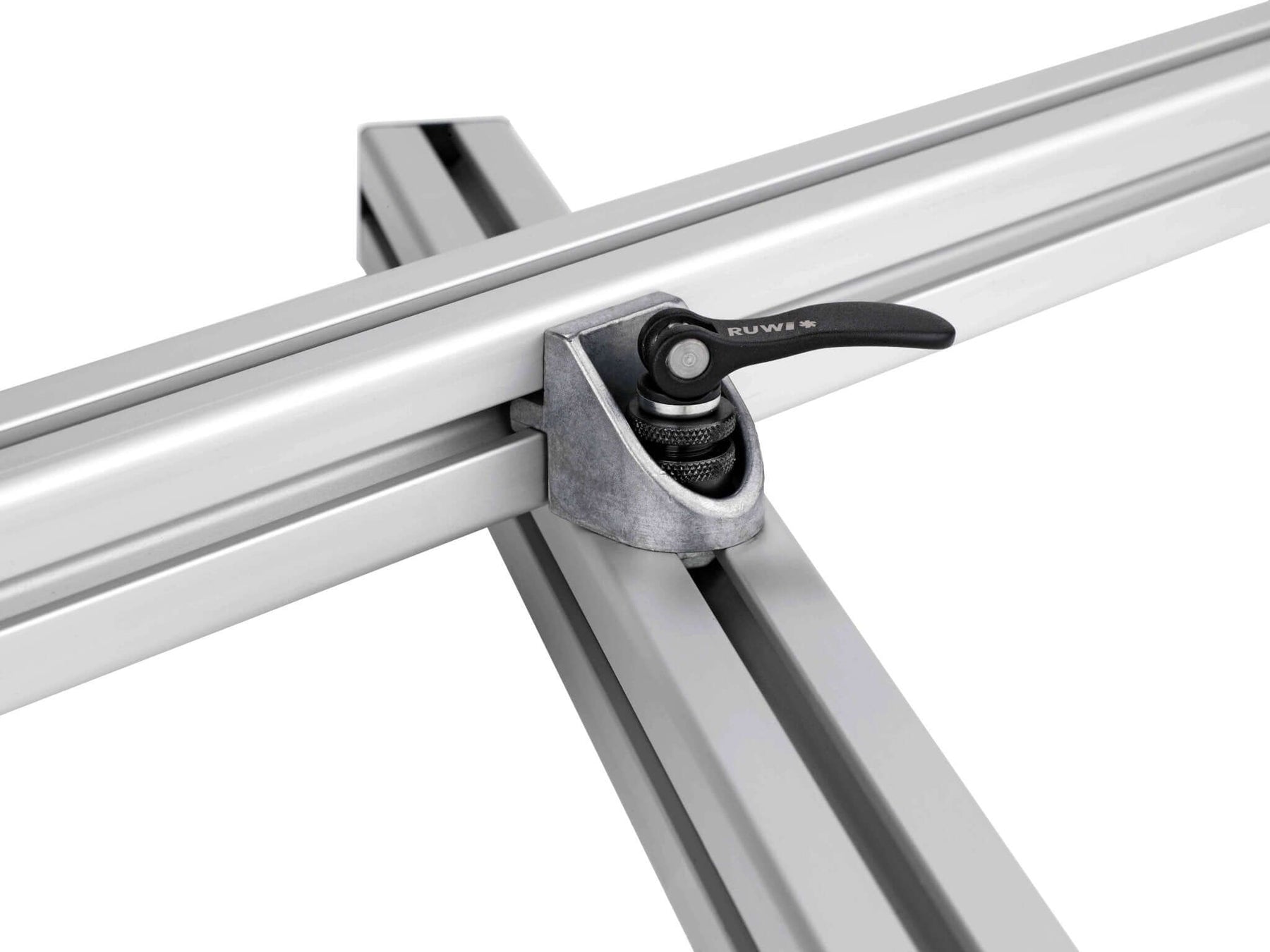

RUWI Escuadra de sujeción con cierre rápido para ranura, montada en el punto de intersección en ángulo recto de dos perfiles de aluminio

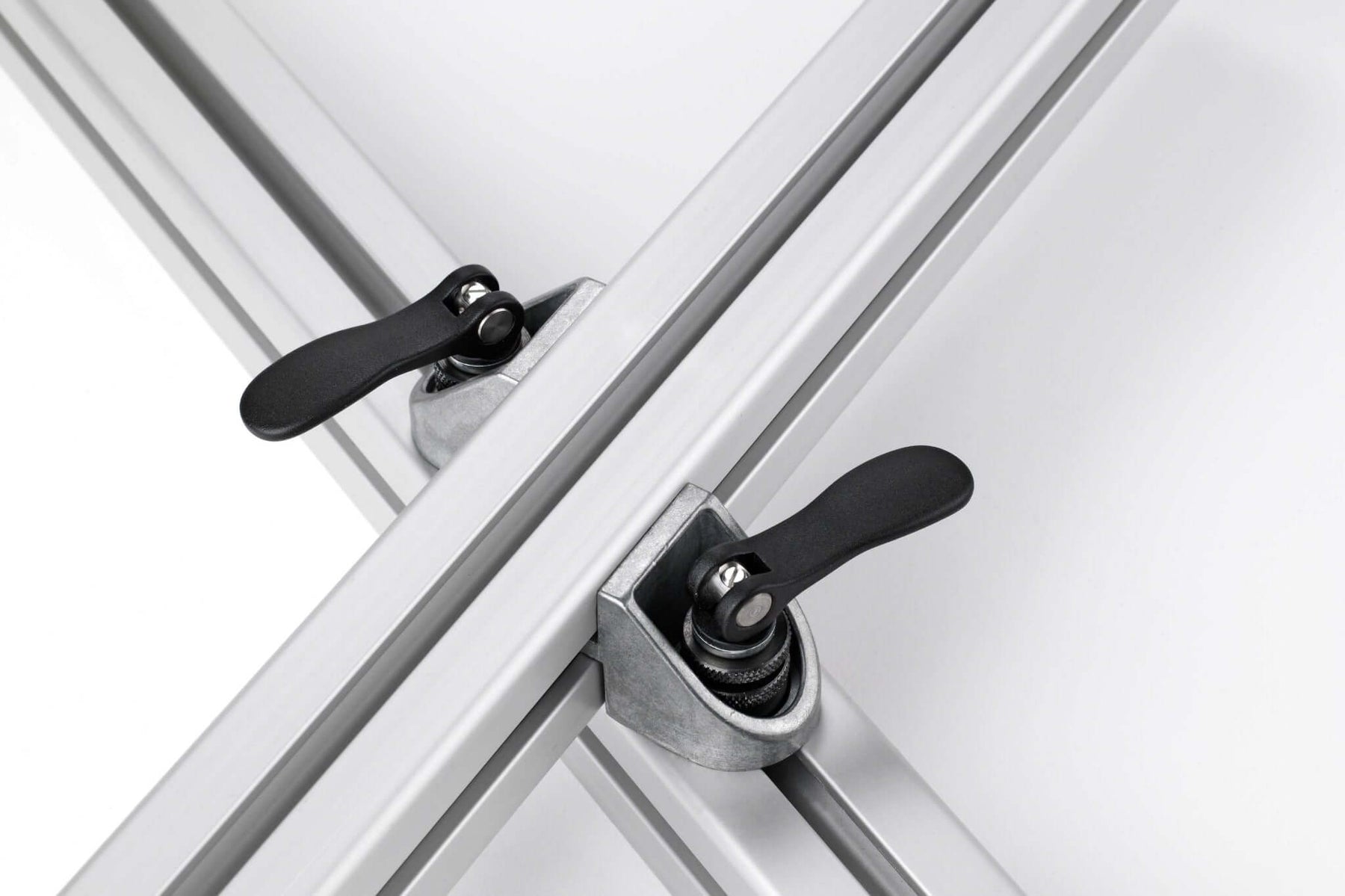

RUWI Esquina de sujeción con cierre rápido para ranura; dos esquinas unen perfiles de aluminio cruzados

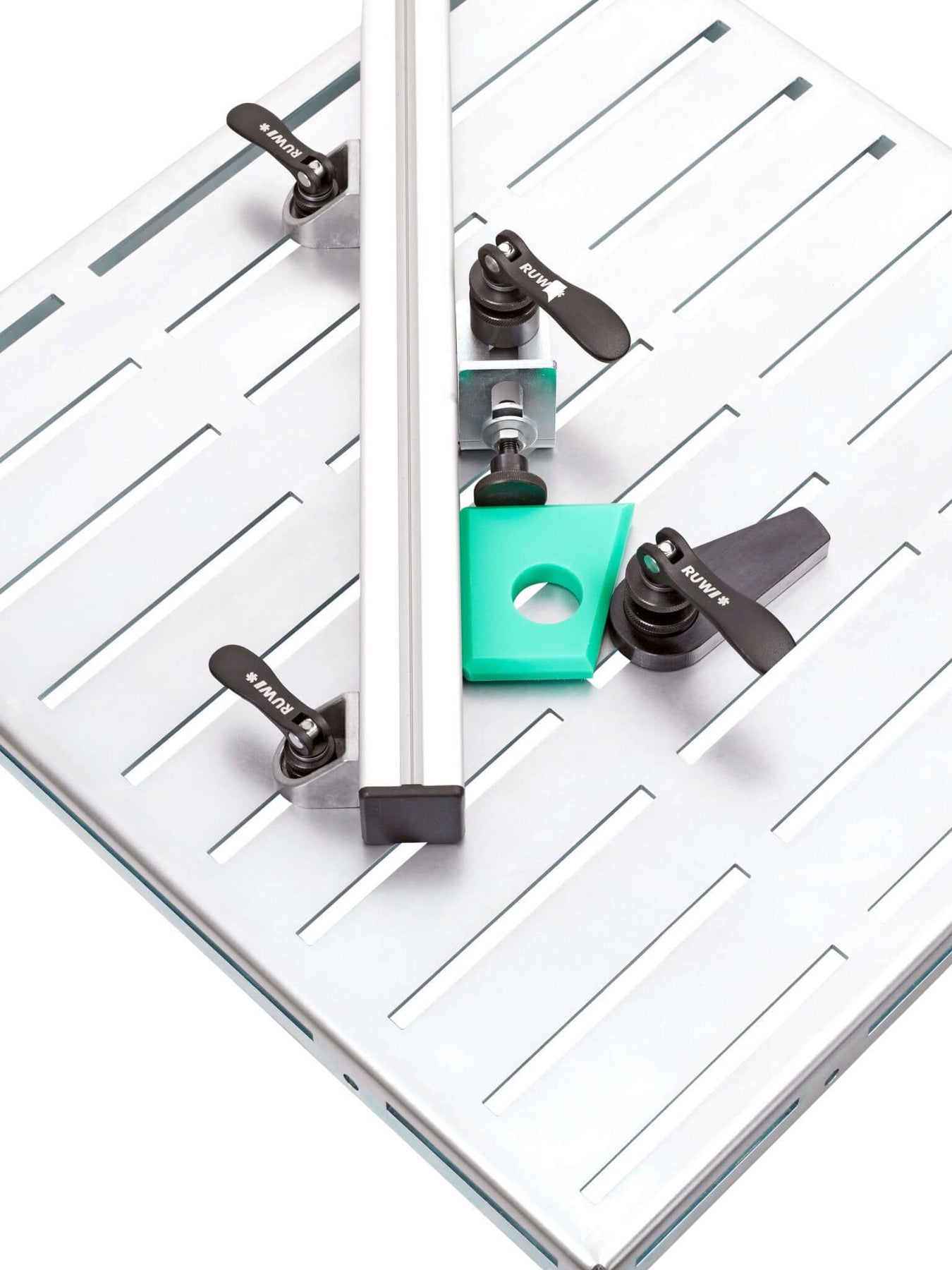

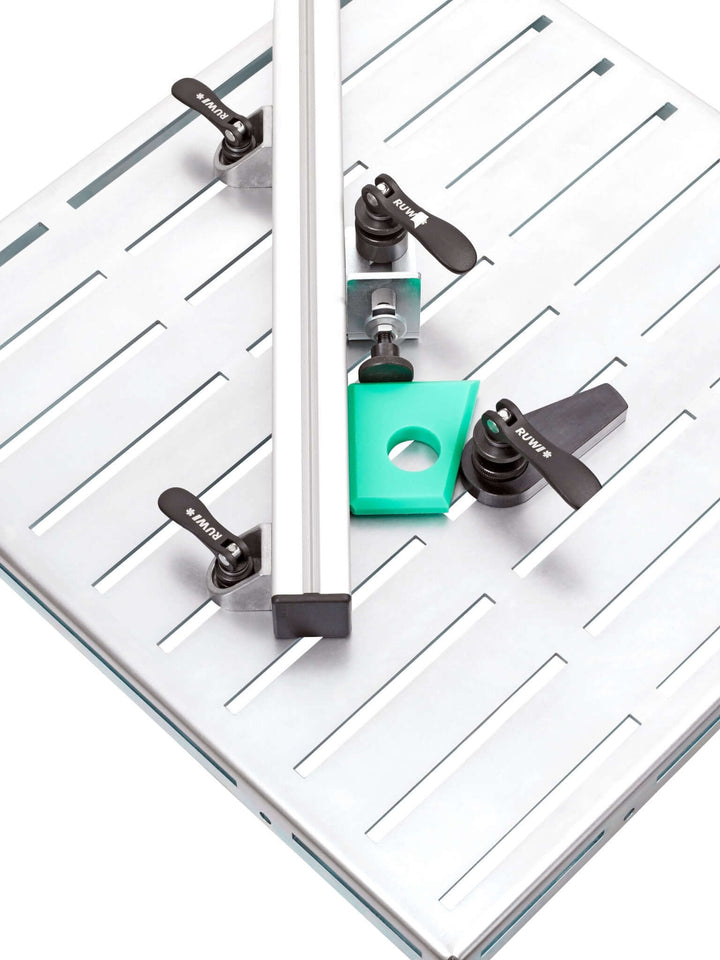

RUWI Esquinas de sujeción con cierre rápido para ranura; cuatro esquinas fijan un perfil a la mesa ranurada; cuña verde en el centro

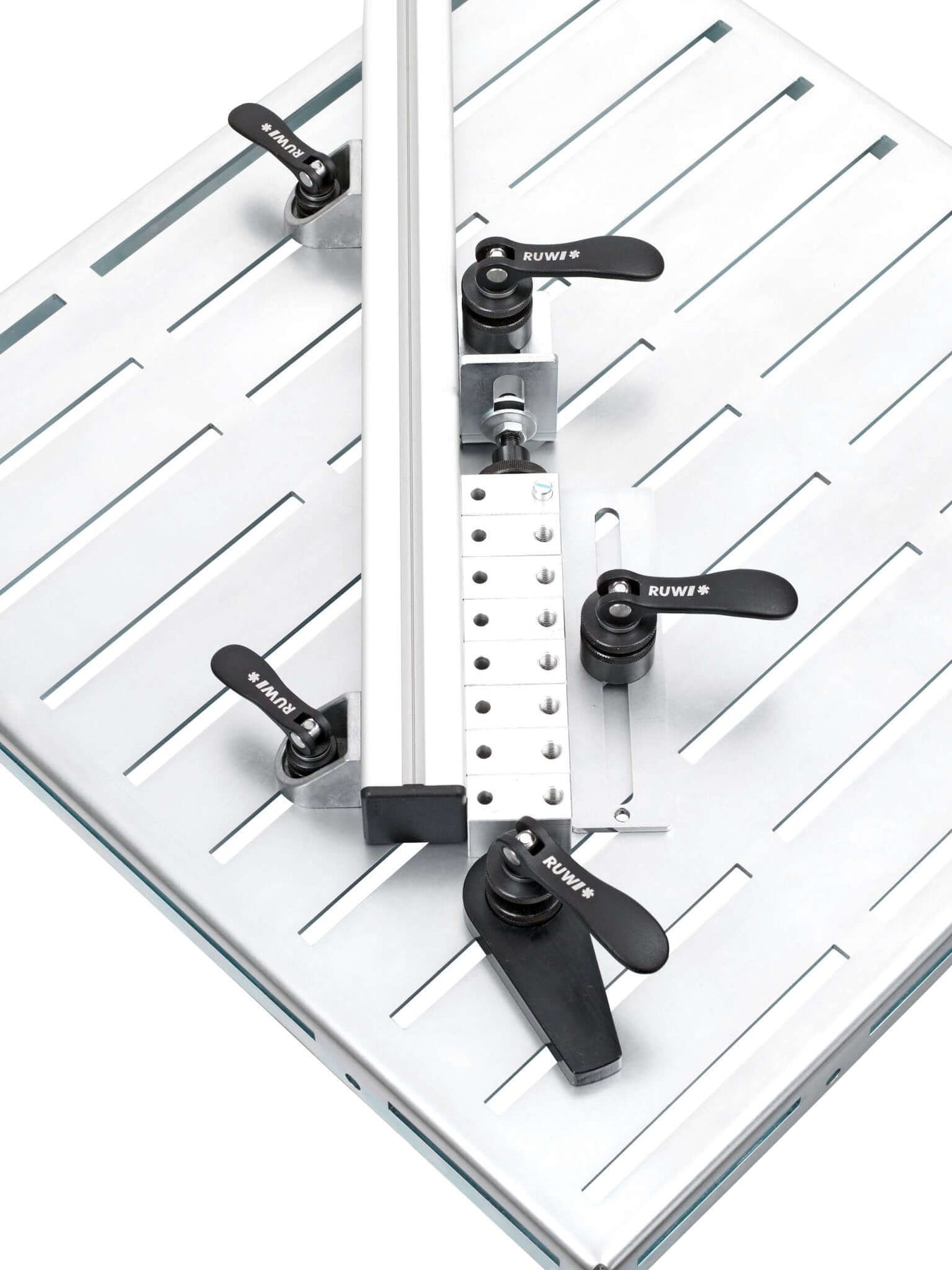

RUWI Esquinas de sujeción con cierre rápido para ranura; cuatro esquinas fijan un perfil perforado con escala a la mesa ranurada

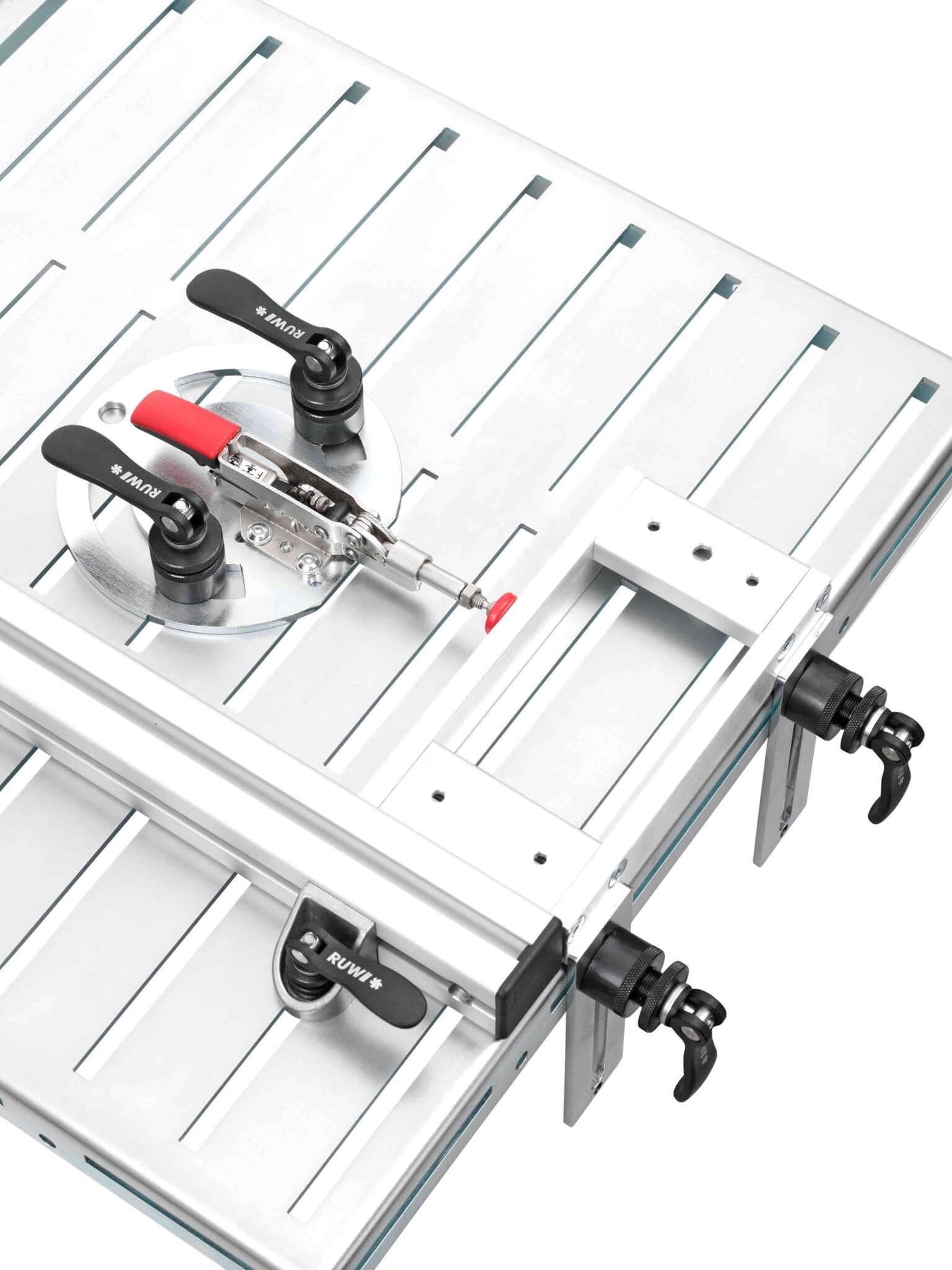

RUWI Escuadra de sujeción con cierre rápido para ranura; dos escuadras fijan el tensor horizontal « RUWI » con placa adaptadora redonda

Escuadra de sujeción con cierre rápido para ranura

€38,77

IVA incluido más gastos de envío

Cálculos para tu empresa

Deducible inmediatamente en el año de la compra

Menos de 800 € netos: el importe total se deduce de tus beneficios en el año de la compra · 38,77 € brutos

Calcular con tu tipo impositivo →¿Qué sujeción sujeta tu pieza de trabajo? Ir al buscador →

Orientación sobre el tipo impositivo del 30 % y la compra de una empresa: no constituye asesoramiento fiscal.

Tamaño del cierre rápido

Ranura 6, elemento

Artículo n.º 8

Ranura 8 Bosch

Calidad artesanal

De profesionales de la madera para profesionales de la madera

Envío rápido y fiable

En stock: lo recibirás en tu taller en un plazo de 3 a 5 días laborables
Se ha vuelto a pedir – volverá pronto

Nuestros productos se envían a través de DPD y DHL y suelen llegar en un plazo de 3 a 5 días. Recibirás el número de seguimiento por correo electrónico.

Nuestras herramientas de mayor tamaño se envían a través de la empresa de transportes Schenker y llegan en unos pocos días laborables. Si lo deseas, la empresa de transportes también puede acudir en la fecha que elijas y puedes coordinarlo con ellos por teléfono.

Dimensiones del embalaje
• Envío en caja de cartón a través de DHL o DPD
• Dimensiones: 190 × 140 × 50 mm

Nuestras herramientas y máquinas están diseñadas para un uso prolongado. Solo utilizamos componentes de alta calidad y contamos con una amplia experiencia que nos permite evitar problemas en el taller. Por eso no tenemos ningún problema con las reclamaciones de garantía, incluso cuando superan los dos años. Siempre buscamos una buena solución de mutuo acuerdo.

Tenemos el 100 % de las piezas de recambio disponibles en nuestro almacén.

Accesorios

[{"id":54988767396220,"title":"Nut 6 Item","option1":"Nut 6 Item","option2":null,"option3":null,"sku":"RUWI27600-1","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"Klemmwinkel mit Schnellspanner für Nut - Nut 6 Item","public_title":"Nut 6 Item","options":["Nut 6 Item"],"price":3877,"weight":200,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461083837","requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":54988767428988,"title":"Nut 8 Item","option1":"Nut 8 Item","option2":null,"option3":null,"sku":"RUWI27650-1","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"Klemmwinkel mit Schnellspanner für Nut - Nut 8 Item","public_title":"Nut 8 Item","options":["Nut 8 Item"],"price":4442,"weight":160,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461083844","requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":54988767461756,"title":"Nut 8 Bosch","option1":"Nut 8 Bosch","option2":null,"option3":null,"sku":"RUWI27650-4","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"Klemmwinkel mit Schnellspanner für Nut - Nut 8 Bosch","public_title":"Nut 8 Bosch","options":["Nut 8 Bosch"],"price":4442,"weight":150,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461084186","requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}]

¿Qué sujeción sujeta tu pieza de trabajo?

El buscador de tensores te guía desde la pieza de trabajo hasta el tensor adecuado.

Abrir el Finder →

El ángulo de sujeción con cierre rápido « RUWI » te permite crear un punto de sujeción y unión sin herramientas en tus perfiles de aluminio. Mediante la palanca excéntrica, la tuerca de ranura integrada se sujeta en la ranura del perfil: al accionar la palanca, el ángulo queda fijado con una fuerza de unos 3 kN; al soltar la palanca, puedes desplazarlo. De este modo, puedes colocar, fijar y unir perfiles sin necesidad de atornillar.

El soporte angular está disponible en dos tamaños: para ranura 6 (perfiles de 30, altura total de 34 mm, altura de ajuste de 6 mm) y para ranura 8 (perfiles de 40, 44 mm y 8 mm). El cuerpo está fabricado en zinc fundido a presión y acero bruñido, mientras que la palanca excéntrica es de aluminio fundido con recubrimiento en polvo.

Así es como se utiliza

Colocar y fijar perfiles: en la construcción de utillajes, el ángulo se desplaza con el mecanismo; basta con accionar la palanca en lugar de enroscar y atornillar las tuercas de ranura.
Reforzar el marco: en estructuras variables, el ángulo une los perfiles en ángulo recto y mantiene la forma de la construcción.
Ayuda para el montaje de prototipos: las estructuras de perfiles de aluminio se crean y se modifican sobre la marcha; los puntos de unión simplemente se adaptan a los cambios.
Trabajar sobre mesas de sujeción: la escuadra también se puede fijar en mesas de sujeción y placas de sujeción, a modo de punto de apoyo y fijación sobre la superficie.

¿Se adapta a tu perfil de aluminio?

Al realizar el pedido, debes elegir según el ancho de la ranura y el sistema de perfiles: ranura 6 Item (sistema de 30), ranura 8 Item o ranura 8 Bosch (sistema de 40); aunque el ancho de la ranura sea el mismo, Item y Bosch tienen ranuras con formas diferentes, por lo que la forma de la ranura es determinante, no solo el ancho. El mecanismo de sujeción rápida es el mismo que el de los tensores rápidos de la gama; en la tabla de tensores rápidos se muestran todos los tamaños.

Descargas

Anleitung Klemmwinkel (PDF)

Todos los detalles

Dimensiones
Altura total: 34 mm (RUWI27600-1, ranura 6) o 44 mm (RUWI27650-1, RUWI27650-4, ranuras de 8 a 10)
Altura de ajuste: 6 mm (RUWI27600-1) u 8 mm (RUWI27650-1, RUWI27650-4)

Material
Materiales: zinc fundido a presión y acero bruñido
Palanca excéntrica: aluminio fundido, con recubrimiento en polvo

Compatibilidad
Perfiles: Sistema 30, ranura 6 (compatible con Item y Item) en el caso del RUWI27600-1
Perfiles: Perfiles del sistema 40 (compatibles con Item y Item), ranura de 8 a 10 en el modelo RUWI27650-1
Perfiles: Perfiles del sistema 40 (compatibles con Bosch y Bosch), ranura de 8 a 10 en el modelo RUWI27650-4
Tuerca de ranura: para un ancho de ranura de 6 mm en el modelo RUWI27600-1
Mesas: mesas con ranuras y placas de sujeción

Fuerza de sujeción
Fuerza de sujeción: aprox. 3 kN

Peso
Peso: aprox. 200 g (ranura 6) o aprox. 150 g (ranura 8)
