Tensor horizontal con placa adaptadora y tensor rápido para ranura

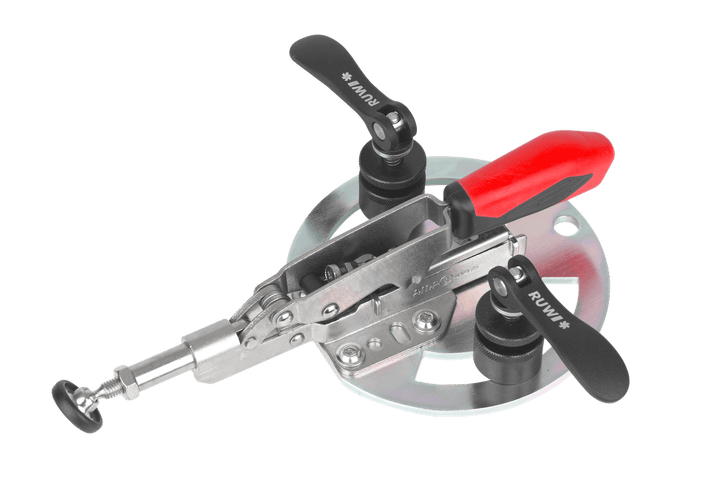

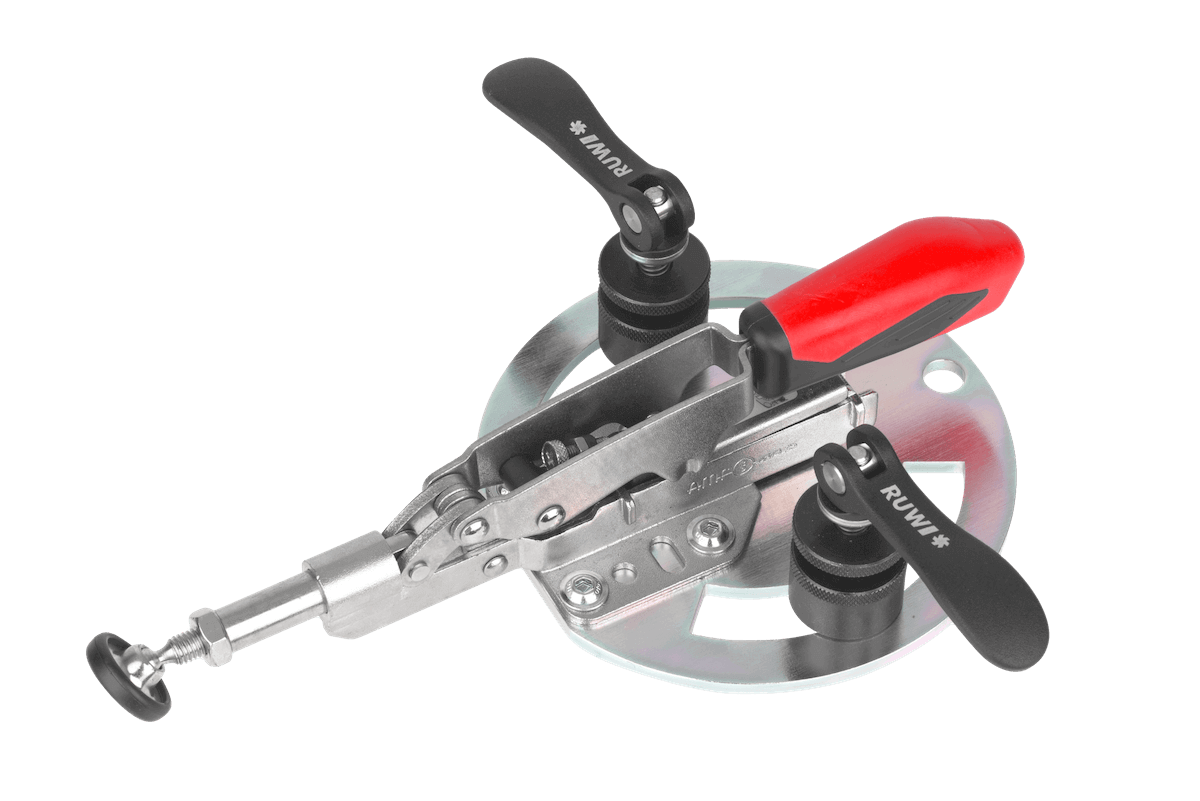

La abrazadera horizontal « RUWI », con placa adaptadora y cierres rápidos, presiona la pieza de trabajo en posición horizontal contra un tope o una segunda pieza de trabajo —lateralmente sobre la mesa de taladrado—, por ejemplo, para taladrar en los extremos de listones y piezas estrechas de mobiliario. Mediante dos tensores rápidos excéntricos (Ø 30 mm), se coloca en la ranura sin necesidad de herramientas; la placa adaptadora redonda (Ø 140 mm) con orificios alargados te permite posicionar libremente el punto de presión.

La compensación de carrera continua de hasta 35 mm se adapta a los cambios en el grosor del material; al abrir, el dispositivo de sujeción retrocede automáticamente 13 mm y libera la pieza de trabajo. Los dispositivos de sujeción rápida excéntricos, con un rango de sujeción de 14 mm, se adaptan a ranuras de 8 a 10 mm de ancho: basta con accionar la palanca en lugar de atornillar.

Así es como se utiliza

• Taladrado frontal en listones: la pieza estrecha se mantiene apoyada contra el tope y el taladro perfora la cara frontal, sin necesidad de sujetar la pieza con la mano.
• Avance continuo por series de orificios: abrir la palanca, retroceso automático de 13 mm, desplazar la pieza, cerrar la palanca; la serie de orificios se perfora sin necesidad de reajustes.
• Ajuste libre del punto de presión: los orificios alargados de la placa adaptadora desplazan el tensor de forma continua hasta ajustarse al contorno de la pieza; así, la presión se aplica exactamente donde debe.
• Werkzeuglos umsetzen: beide Exzenter lösen, Spanner an die nächste Nutposition, Exzenter schließen – Rüstwerkzeug bleibt in der Schublade.

¿Queda bien con tu mesa?

La abrazadera está diseñada para ranuras de entre 8 y 10 mm de ancho: el sistema de sujeción por ranura de las mesas de taladrado deRUWI (Basic, Classic, Premium), las mesas de soldadura con ranura de RUWI y otras mesas con ranura de estas dimensiones. La abrazadera vertical se fija desde arriba mediante una placa adaptadora; para las mesas con rejilla de orificios de 20 mm en lugar de ranura, existe la abrazadera horizontal para la rejilla de orificios de 20 mm.

Descargas

• Instrucciones para el cierre rápido (PDF)

Todos los detalles

Dimensiones y funcionamiento
Longitud: 253 mm
Compensación de carrera: hasta 35 mm, automática 13 mm
Placa adaptadora: redonda, Ø 140 mm

Sistema de sujeción
Fijación: ranura, cierre rápido de Ø 30 mm con excéntrico (rango de sujeción 14 mm, ranura de 8 a 10)

Peso
Peso propio: 1,4 kg
