Tensor vertical con placa adaptadora y tensor rápido para ranura

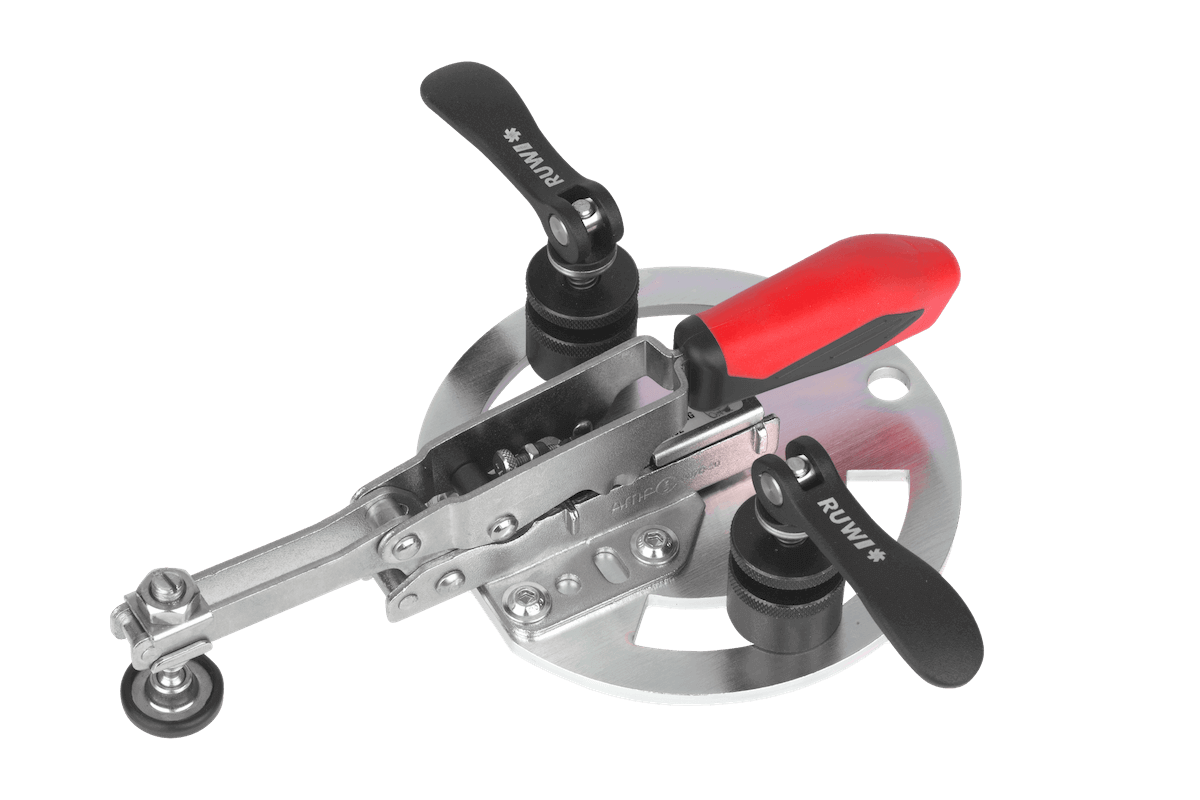

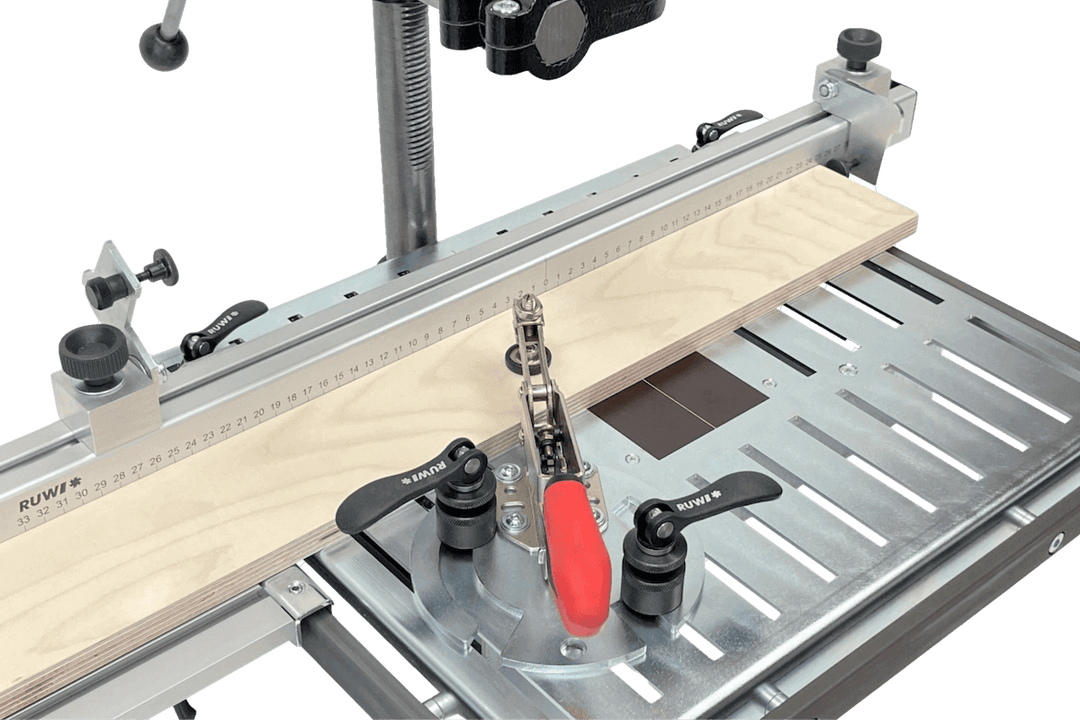

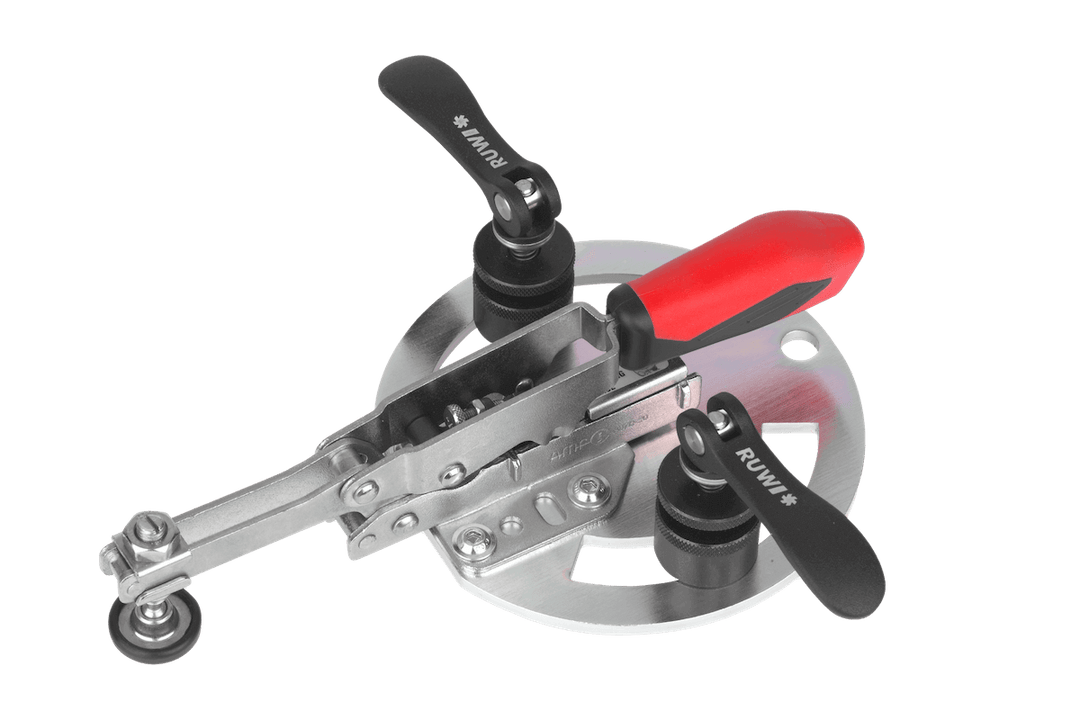

El sujetador vertical « RUWI » con placa adaptadora sujeta la pieza de trabajo desde arriba sobre la mesa de taladrado: se trata de un sujetador de palanca de rodilla para el sistema de sujeción por ranuras « RUWI ». Mediante dos tensores rápidos excéntricos (Ø 30 mm), puedes colocarlo en la ranura y alinearlo sin necesidad de herramientas; la placa adaptadora redonda (Ø 140 mm) con orificios alargados te permite posicionar libremente el husillo de presión.

El sistema de compensación de altura admite espesores de material de hasta 40 mm, de los cuales 35 mm se ajustan automáticamente sin necesidad de reajustes. Los tensores rápidos excéntricos se fijan, con un rango de sujeción de 14 mm, en ranuras de 8 a 10 mm de ancho: basta con accionar la palanca en lugar de atornillar. Con una longitud de 244 mm, el tensor se adapta cómodamente a placas, marcos y piezas sueltas.

Así es como se utiliza

• Sujétalo bien mientras taladras: la pieza de trabajo debe estar bien fijada a la mesa y ambas manos deben permanecer en la máquina y en la guía, sobre todo en el caso de piezas pequeñas que, de lo contrario, podrían girar con la máquina.
• Series sin necesidad de reajustes: la compensación automática de altura de 35 mm se adapta a los cambios en el grosor del material: abre la palanca, cambia la pieza y cierra la palanca.

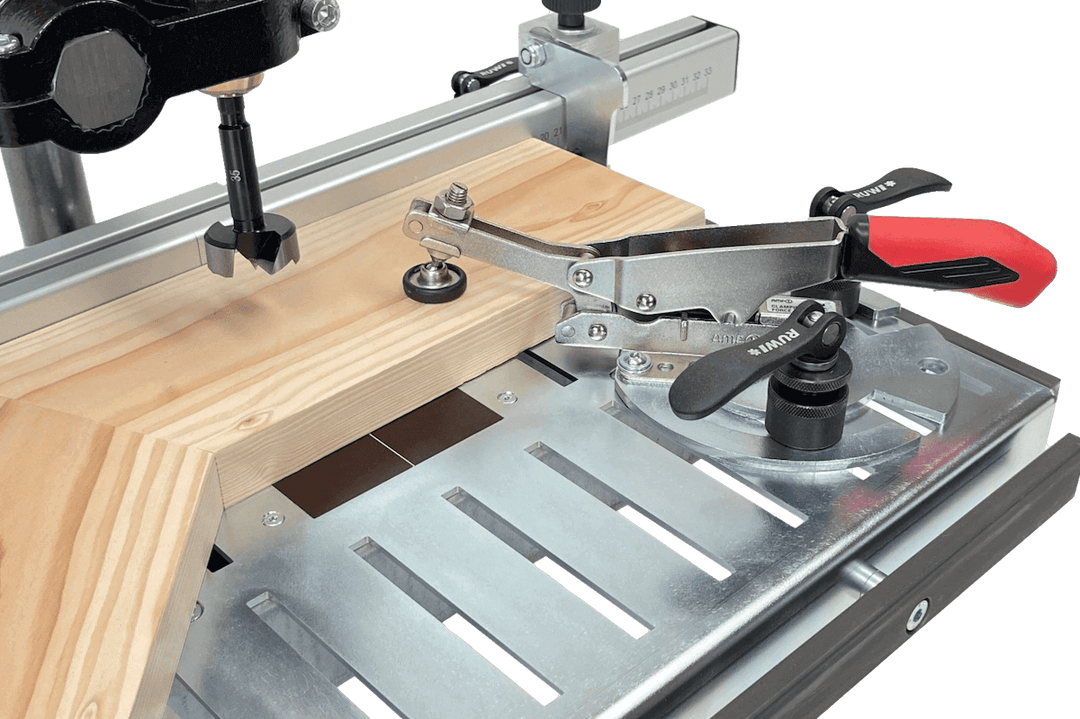

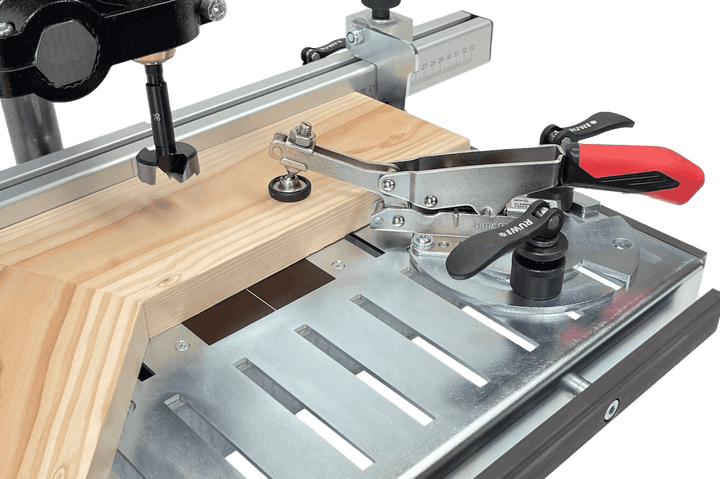

• Ajuste libre del punto de presión: los orificios alargados de la placa adaptadora desplazan el husillo de forma continua hasta el punto de taladrado; la presión se aplica junto a la broca, no en cualquier lugar.
• Ajuste sin herramientas: afloja ambos excéntricos, coloca el tensor en la siguiente posición de la ranura y cierra los excéntricos; la herramienta de montaje se queda en el cajón.

¿Queda bien con tu mesa?

El tensor está diseñado para anchos de ranura de entre 8 y 10 mm: el sistema de sujeción por ranura de las mesas de taladradoRUWI (Basic, Classic, Premium), las mesas de soldadura RUWI con ranura y otras mesas con ranura de estas dimensiones. El tensor horizontal con placa adaptadora ejerce presión lateral contra un tope; para mesas con rejilla de orificios de 20 mm en lugar de ranura, existe el tensor vertical para la rejilla de orificios de 20 mm.

Descargas

• Instrucciones para el cierre rápido (PDF)

Todos los detalles

Dimensiones y funcionamiento
Longitud: 244 mm
Compensación de altura: hasta 40 mm, automática hasta 35 mm
Placa adaptadora: redonda, Ø 140 mm

Sistema de sujeción
Fijación: ranura, cierre rápido de Ø 30 mm con excéntrico (rango de sujeción 14 mm, ranura de 8 a 10)

Peso
Peso propio: 1,4 kg
