Ángulo de posición con cierre rápido para ranura

Der RUWI Positionswinkel gibt dir auf dem Bohrtisch eine rechtwinklige Bezugskante. Du legst dein Werkstück an den Winkel an und bohrst es immer in derselben Ausrichtung – das hält Bohrungen rechtwinklig und macht Positionen wiederholbar. Über den Exzenter-Schnellspanner (Ø 30 mm) setzt du ihn werkzeuglos in die Nut und verschiebst ihn frei.

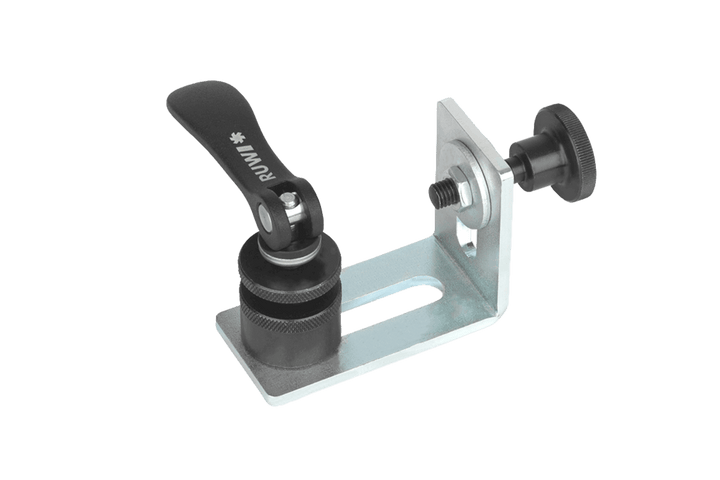

Der offene Stahlwinkel (80 × 40 × 60 mm, gelasert und verzinkt) hat zwei Langlöcher, über die du die brünierte Anschlagschraube M8 einstellst – so legst du den Anschlagpunkt aufs Maß fest, mit je zwei Muttern gekontert, damit er auch dort bleibt.

Así es como se utiliza

• Als fester Gegenhalter: das Werkstück liegt am Winkel an, während Spanner oder Schraubstock von der anderen Seite drücken – es kann beim Bohren nicht wandern.
• Serien positionieren: Winkel einmal aufs Maß gesetzt, liegt jedes Teil an derselben Stelle – anlegen, bohren, nächstes Teil.

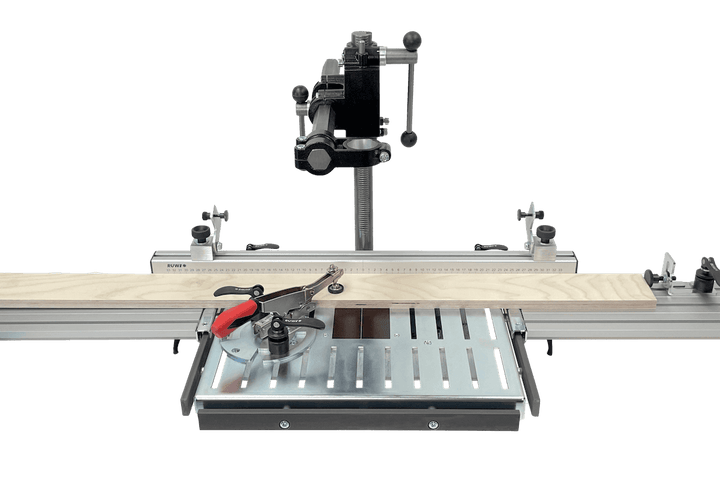

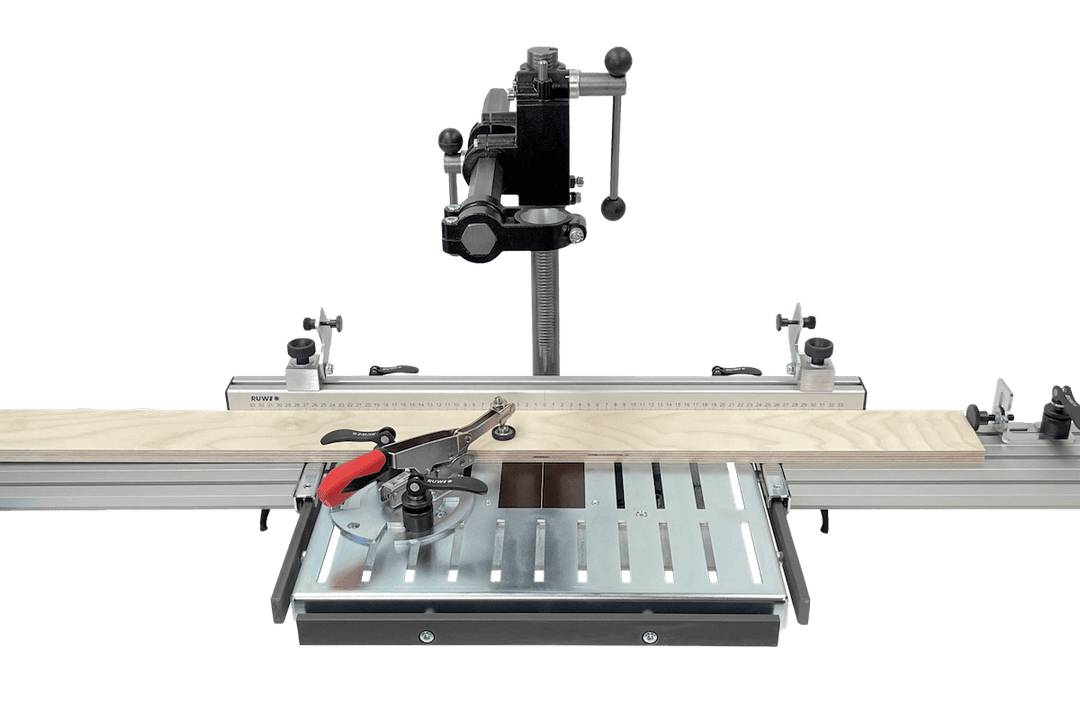

• Mit dem Anschlaglineal kombinieren: das Lineal gibt die Längsposition, der Winkel die rechtwinklige Anlage – zusammen entsteht ein wiederholgenaues Bohrbild.
• Anschlagpunkt fein einstellen: die M8-Schraube in den Langlöchern verschiebt den Kontaktpunkt millimeterweise – gekontert bleibt die Einstellung über die ganze Serie.

¿Queda bien con tu mesa?

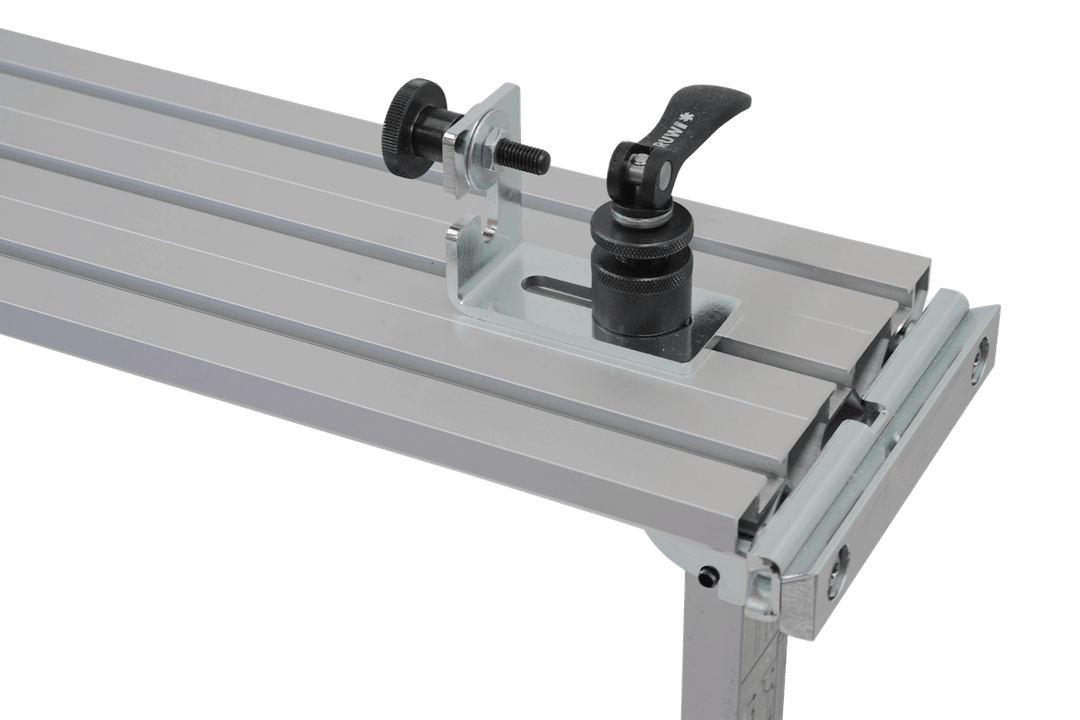

Der Schnellspanner (Spannbereich 14 mm) passt in die 8- bis 10-mm-Nut der RUWI Bohrtische (Basic, Classic, Premium), der Tischverlängerung für die Befestigungsschiene, des Anschlaglineals und weiterer Nuttische in diesem Maß.

Descargas

• Instrucciones para el cierre rápido (PDF)

Todos los detalles

Abmessungen und Material
Winkel: 80 × 40 × 60 mm, mit zwei Langlöchern
Werkstoff: Stahl, gelasert und verzinkt
Anschlagschraube: M8, brüniert, mit je 2 Muttern und Unterlegscheiben

Spannsystem
Befestigung: Nut, Schnellspanner Ø 30 mm mit Exzenter (Spannbereich 14 mm, Nut 8 bis 10)

Gewicht
Eigengewicht: ca. 400 g
