Tensor horizontal con placa adaptadora redonda y perno de sujeción de Ø 20 mm

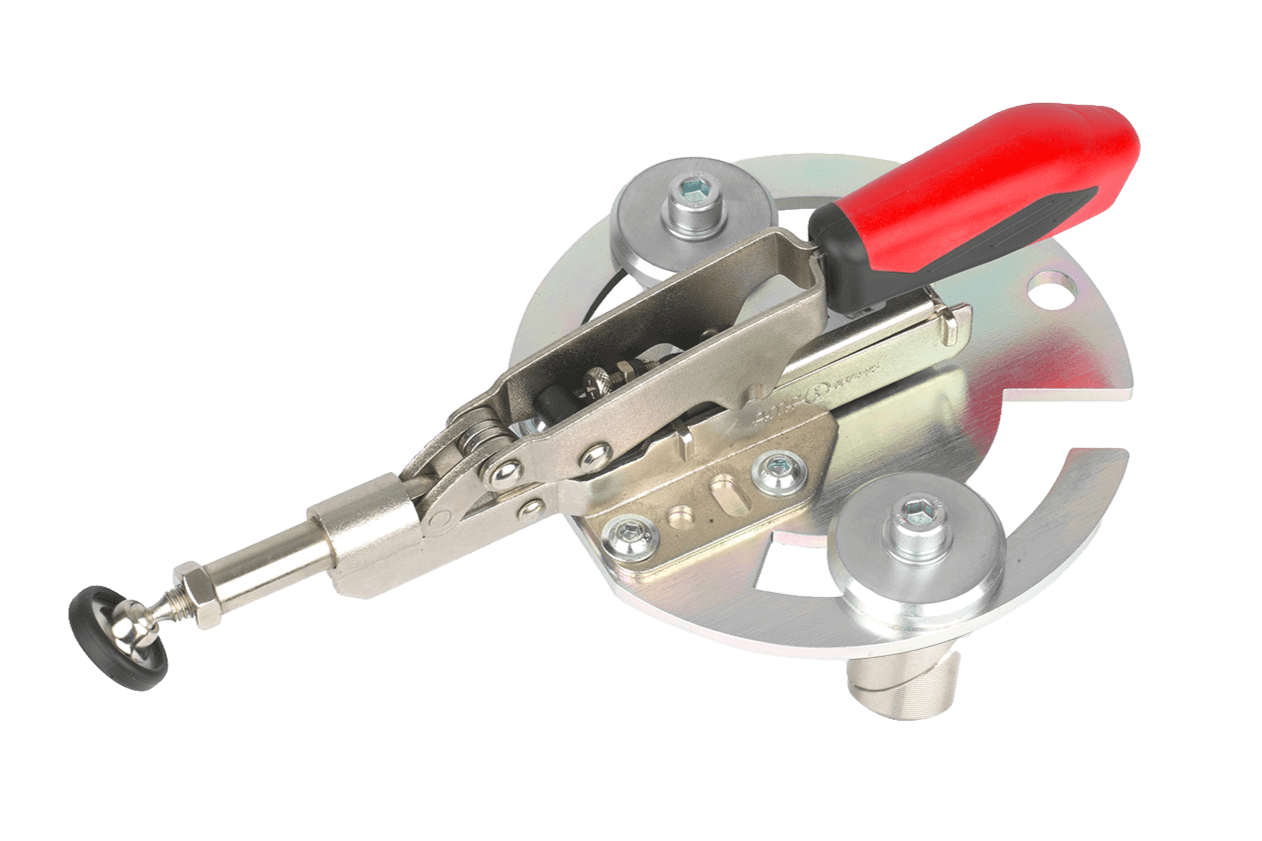

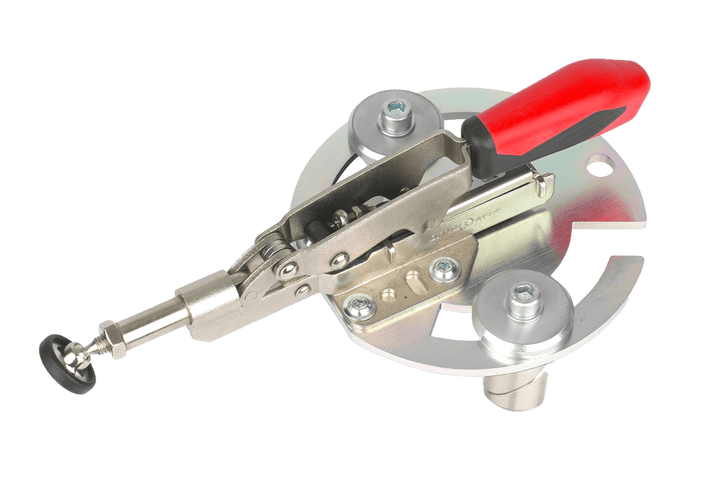

Der RUWI Waagrechtspanner mit Adapterplatte drückt dein Werkstück waagrecht gegen einen Anschlag oder ein zweites Werkstück – die verdrehsichere Ausführung fürs 20-mm-Lochraster. Die runde Adapterplatte (Ø 140 mm) ankert mit zwei Edelstahl-Klemmbolzen (Ø 20 mm, Inbusschraube SW 6) im Raster: Zwei Verankerungspunkte halten den Spanner auch unter Querkräften, wo ein einzelner Bolzen sich verdrehen könnte.

Über das Langloch der Platte positionierst du den Druckpunkt frei zwischen den Rasterbohrungen – du bist nicht ans 96-mm-Maß gebunden. Der Hubausgleich nimmt Materialstärken bis 35 mm auf, 13 mm davon automatisch ohne Nachstellen; mit 253 mm Länge erreichst du auch weiter innen liegende Spannpunkte.

Así es como se utiliza

• Unter Querkraft spannen: beim Fräsen gegen den Anschlag oder beim Bearbeiten sperriger Teile hält die Zwei-Punkt-Verankerung die Richtung – nichts dreht sich weg.
• Druckpunkt frei setzen: das Langloch schiebt den Spanner stufenlos zwischen zwei Rasterlöcher – der Druck sitzt genau auf der Leimfuge oder Anschlagkante, nicht daneben.
• Serien takten: Hebel öffnen, 13 mm automatischer Rückhub, Teil wechseln, Hebel schließen – die Einstellung bleibt.
• Wechselnde Dicken spannen: die 35 mm Hubausgleich nehmen unterschiedliche Werkstückmaße auf, ohne die Bolzen umzusetzen.

¿Queda bien con tu mesa?

Die zwei Klemmbolzen passen in jedes 20-mm-Lochraster – jeden RUWI Hubtisch, Festool MFT, Sauter Variobench und Eigenbauten. Von oben hält der Senkrechtspanner mit Adapterplatte; reicht ein einzelner Verankerungspunkt, ist der Waagrechtspanner mit einem Klemmbolzen die schlankere Lösung. Als fester Gegenhalter dient der Positionswinkel.

Todos los detalles

Abmessungen und Funktion
Länge: 253 mm
Gewicht: 1,2 kg
Hubausgleich: bis 35 mm, automatisch 13 mm
Adapterplatte: rund, Ø 140 mm, mit Langloch

Spannsystem
Lochraster: Ø 20 mm
Klemmbolzen: Edelstahl, Ø 20 mm, mit Inbusschraube
