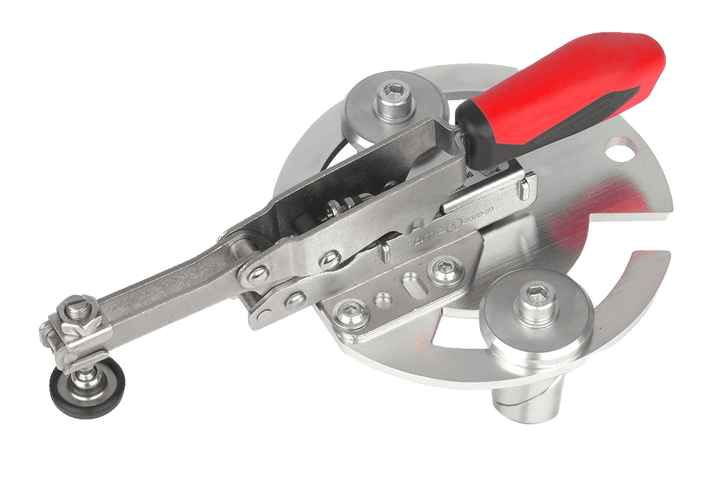

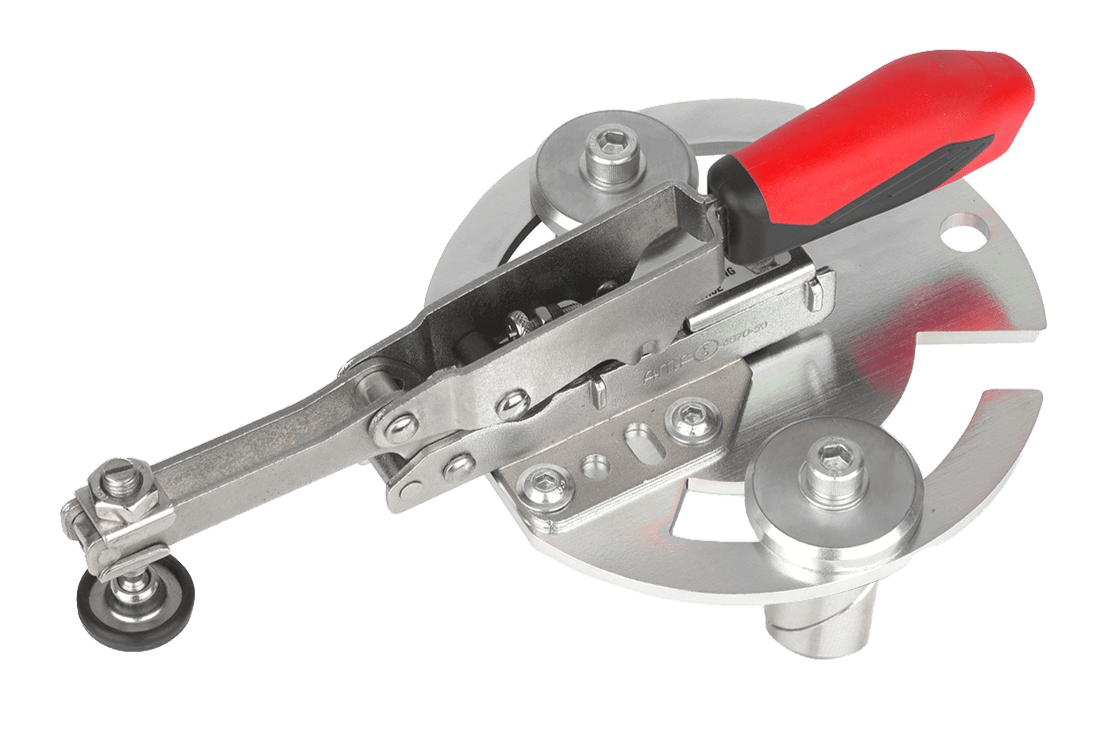

Sujetador vertical con placa adaptadora redonda y perno de sujeción de Ø 20 mm

La abrazadera vertical « RUWI » con placa adaptadora sujeta la pieza de trabajo desde arriba: el modelo antigiro para la rejilla de orificios de 20 mm. La placa adaptadora redonda (Ø 140 mm) se fija a la rejilla mediante dos pernos de sujeción de acero inoxidable (Ø 20 mm, tornillo Allen SW 6): dos puntos de anclaje mantienen la abrazadera en su posición, incluso cuando actúan fuerzas laterales sobre el brazo. A través del orificio alargado de la placa, puedes colocar libremente el punto de presión entre los orificios de la rejilla.

El sistema de compensación de carrera admite espesores de material de hasta 40 mm, de los cuales 35 mm se ajustan automáticamente sin necesidad de reajustes. Con una longitud de 244 mm, la abrazadera abarca cómodamente placas, marcos y piezas sueltas; para componentes especialmente gruesos, coloca el bloque adaptador de 50 × 50 debajo y ganarás altura de sujeción.

Así es como se utiliza

• Sujetar la pieza durante el fresado y el taladrado: la pieza de trabajo queda bien sujeta, ambas manos permanecen en la máquina y en la guía; la sujeción en dos puntos se mantiene incluso si la pieza tira del brazo.
• Ajuste libre del punto de presión: el orificio alargado permite desplazar el tensor de forma continua entre dos orificios de la rejilla; la presión se aplica sobre la junta encolada o el punto de taladrado, y no junto a ellos.
• Series sin necesidad de reajustes: la compensación automática de carrera de 35 mm se adapta a los cambios en el grosor del material: abrir la palanca, cambiar la pieza y cerrar la palanca.
• Sujeción de piezas gruesas: con un bloque adaptador colocado debajo, aumenta la altura de sujeción; así, las vigas y las estructuras quedan bien sujetas.

¿Queda bien con tu mesa?

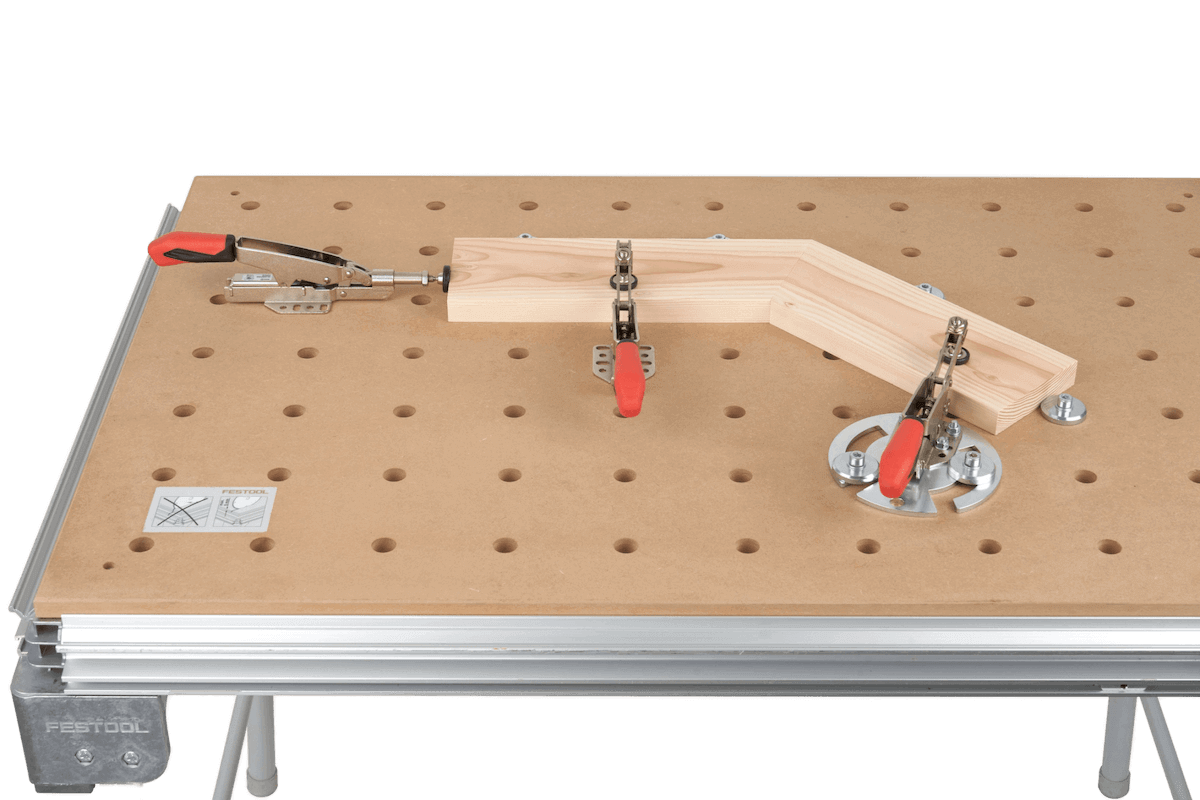

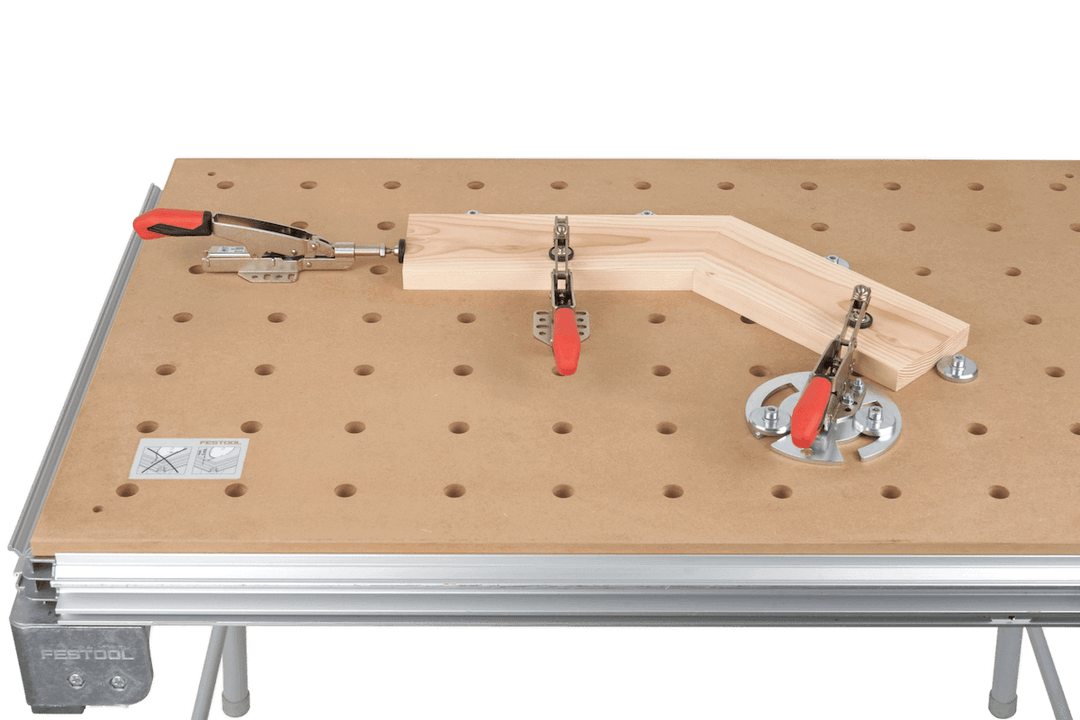

Los dos pernos de sujeción se adaptan a cualquier rejilla de orificios de 20 mm: cualquier mesa elevad RUWI , Festool MFT, Sauter Variobench y construcciones propias. El tensor horizontal ejerce presión lateralmente mediante una placa adaptadora; si basta con un único punto de anclaje, el tensor vertical con un solo perno de sujeción es la solución más compacta. El ángulo de posicionamiento sirve como soporte fijo.

Todos los detalles

Dimensiones y funcionamiento
Longitud: 244 mm
Peso: 1,2 kg
Compensación de altura: hasta 40 mm, automática hasta 35 mm
Placa adaptadora: redonda, Ø 140 mm, con orificio alargado

Sistema de sujeción
Malla de orificios: Ø 20 mm
Perno de sujeción: acero inoxidable, Ø 20 mm, con tornillo Allen
