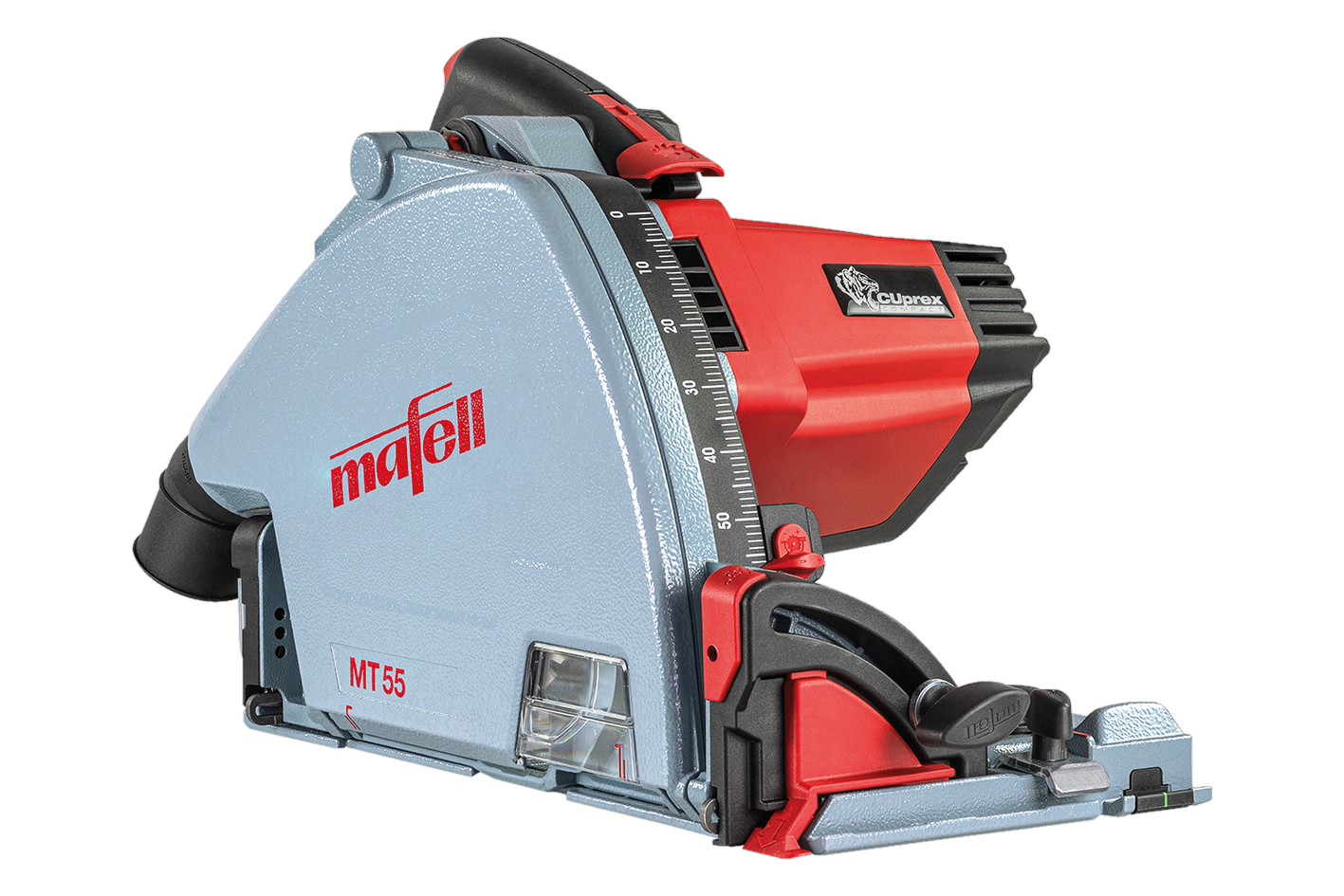

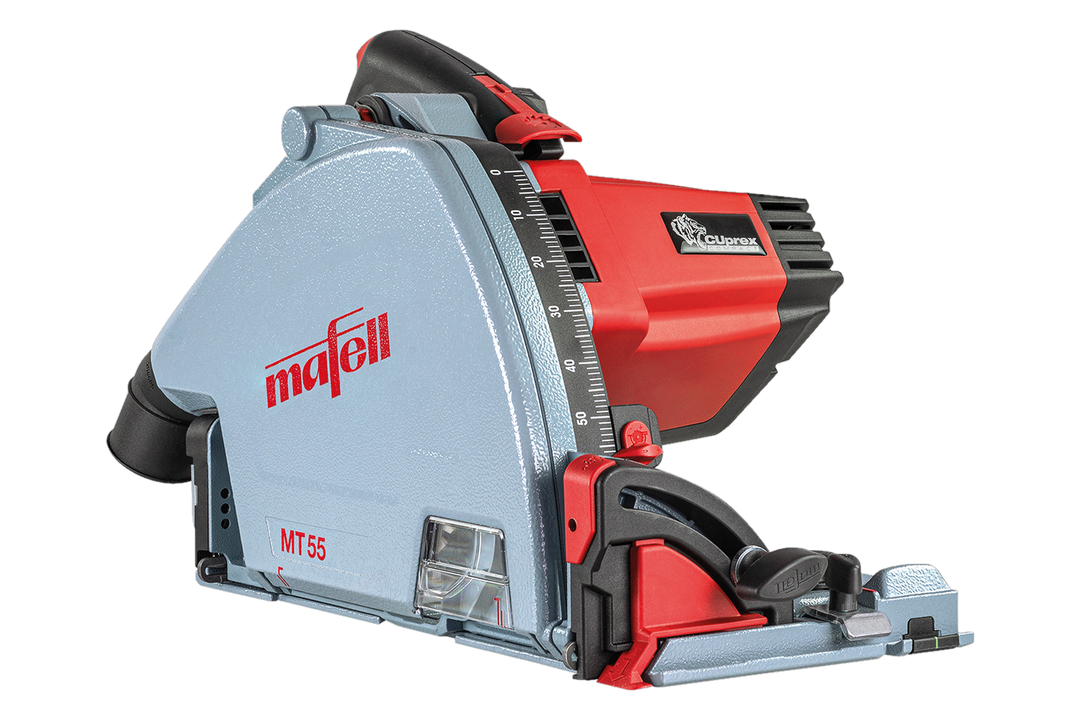

Die MT 55-18 ist die Tauchsäge für den Plattenzuschnitt vor Ort, ohne Steckdose: Arbeitsplatte kürzen, Spülenausschnitt eintauchen, Türblatt auf Maß, Platten an der Schiene formatieren. 56,5 mm Schnitttiefe ohne Schiene, bei 45° noch 45,1 mm, Schwenkbereich –1° bis 48°, 4,5 kg ohne Akku. Neben Holz und Plattenwerkstoffen sägt sie OSB, Zementfaser- und Gipsfaserplatten, Trespa, Fassadenplatten und Kunststoff – jeder Werkstoff mit der passenden Drehzahl und dem passenden Blatt aus der KSB-Reihe. PURE heißt: ohne Akku und Ladegerät, für alle, die 18-Volt-CAS-Akkus schon in Betrieb haben.
Das Vorritzen macht die Sichtkante: Das Blatt läuft 3 mm tief vor, beim Trennschnitt steht es automatisch 0,1 mm daneben. Aktiviert mit einem Handgriff. Die Drehzahl regelst du von 2.660 bis 5.930 min⁻¹ – Laminat braucht eine andere als Weichholz. Der Schnitttiefenzeiger lässt sich auf „mit Schiene" und „ohne Schiene" drehen, die angezeigte Tiefe stimmt in beiden Fällen.
Was sich zur MT 55 18M bl geändert hat
-
Regelbare Drehzahl: 2.660 bis 5.930 min⁻¹. Die Vorgängerin lief mit einer festen Drehzahl.
-
Randabstand 8 mm: Randnahe Schnitte bis auf 8 mm an der Wand (Schattenfuge 10 mm). Dadurch auch bei schmalen Sockelleisten geeignet.
-
Schnitttiefe bei 45°: 45,1 statt 40,5 mm, durch das neue Schwenksystem.
-

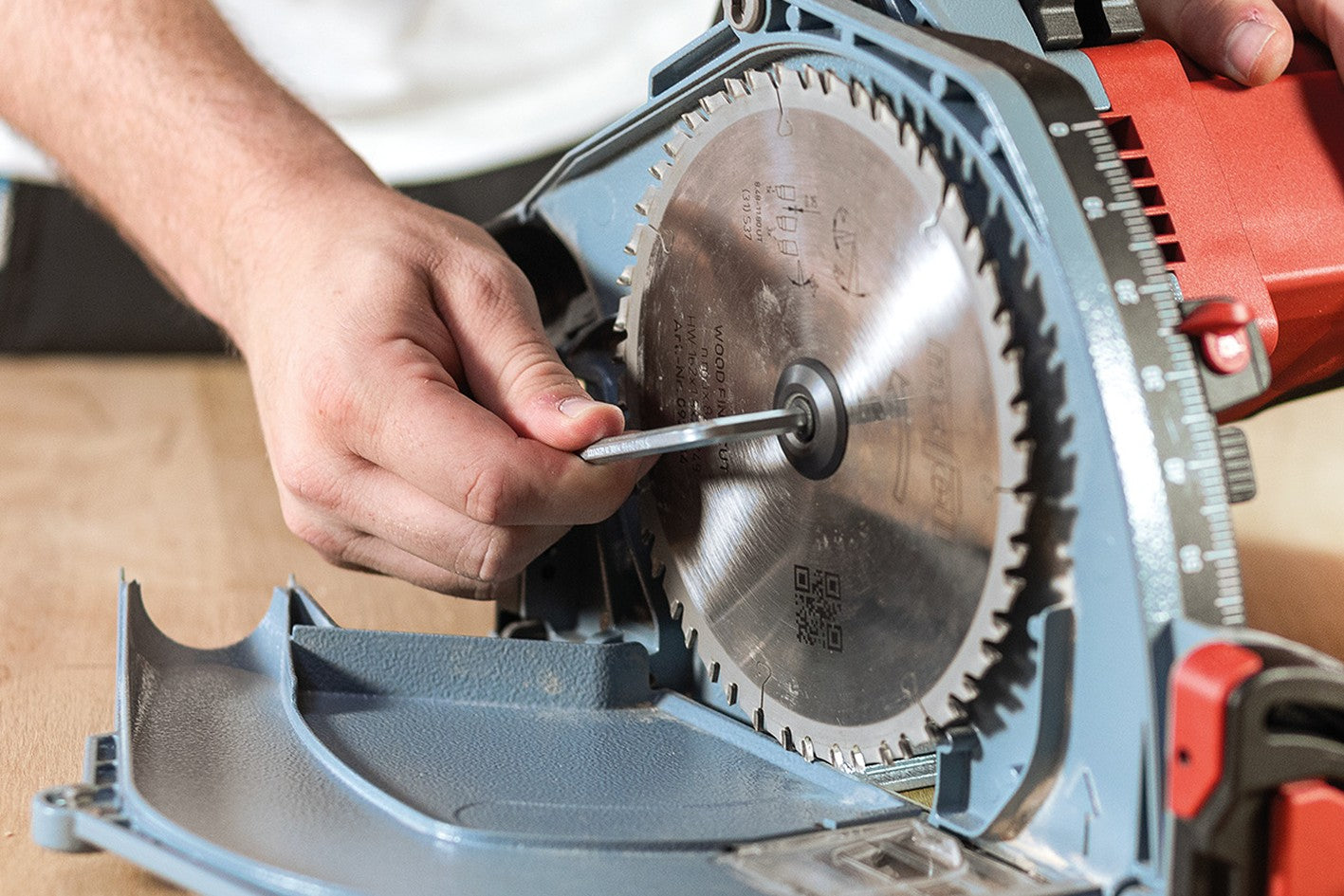

Größerer Öffnungswinkel der Schutzhaube: Zum Blattwechsel klappt sie weiter auf, das Blatt liegt frei. Solange sie offen ist, sind Einschaltsperre und Sägeblattarretierung aktiv.
-
Serienblatt: KSB-WF162 GT mit Gruppenverzahnung statt Z 48.
So arbeitest du damit
-
Arbeitsplatte kürzen: Führungsschiene F 160 auflegen, vorritzen, trennen. Das mitgelieferte KSB-WF162 GT mit 49 Zähnen liefert die Kante, die du nicht mehr nacharbeiten musst.
-
Ausschnitte sägen: Spüle, Kochfeld, Revisionsöffnung. Der Rückschlagstopp F-RS sitzt hinter der Maschine in der Schiene, der Positions-Anzeiger MT-PA zeigt, wo das Blatt austritt.
-
An der Wand entlang: Maschine direkt an der Wand ansetzen, Schnitttiefe einstellen, sägen. Randnahe Schnitte bis auf 8 mm, Schattenfuge 10 mm.
-
Schrägschnitte: Die Winkeleinstellung klemmst du mit einer halben Umdrehung an einer Schraube an zwei Stellen.
-
Auf fremden Schienen: Die MT 55-18 läuft auch auf anderen Schienensystemen.
-
Akkus: 18 V LiHD mit 99 Wattstunden aus dem Cordless Alliance System. Mafells 18-Volt-Maschinen laufen alle damit, und die Packs passen zu jedem CAS-Werkzeug anderer Marken.
-
Absaugung: Anschluss Ø 35 mm, dort passt der S 35 M. Warum es bei Holzstaub die Staubklasse M sein sollte, steht im Wissensartikel zur Holzstaub-Absaugung.
Passt das zu deiner Werkstatt?
Die PURE ist für Betriebe gedacht, in denen CAS-Akkus schon liegen. Wer bei null anfängt, ist mit dem Komplettsatz MT 55-18 besser bedient: zwei Akkus und die Schnellladestation kosten dort zusammen 210,20 € netto weniger als einzeln. Wer ohnehin an der Steckdose arbeitet, nimmt die MT 55 mit Kabel und spart. Bei 56,5 mm ist Schluss – für dickeres Material gibt es die K 65 mit 67 mm, die auf derselben Schiene läuft, sich aber nicht ins Werkstück eintauchen lässt.
Downloads
Betriebsanleitung MT 55-18 (PDF, Mafell)
Broschüre Tauchsägen MT 55 und MT 55-18 (PDF, 14 Seiten, Mafell)
Produktinformationen MT 55-18 (Mafell)
Alle Details
Technische Daten
Schnitttiefe: 0 bis 56,5 mm
Schnitttiefe bei 45°: 0 bis 45,1 mm
Schwenkbereich: –1° bis +48°
Nennleerlaufdrehzahl: 2.660 bis 5.930 min⁻¹
Nennspannung: 18 V
Akku: 18 V, 99 Wh, LiHD (Cordless Alliance System)
Sägeblatt: Ø 162 x 1,8 x 20 mm
Absauganschluss Ø: 35 mm
Gewicht ohne Akku: 4,5 kg
Einsatz
Schnittarten: Quer- und Längsschnitte, Schrägschnitte –1 bis +48°, Tauchschnitte
Randnahe Schnitte: bis auf 8 mm an der Wand, Schattenfuge 10 mm
Vorritzen: Schnitttiefe auf 3 mm begrenzt, Trennschnitt automatisch 0,1 mm versetzt
Schnitttiefeneinstellung: millimetergenau, Feinskala 0,1 mm, Anzeige mit und ohne Schiene
Sägeblattwechsel: aufklappbare Schutzhaube, dabei Einschaltsperre und Sägeblattarretierung aktiv
Fremdschienen: zweite Führungsnut in der Grundplatte, einstellbare Führungsbacken
Material: Vollholz, Zementfaserplatten, Trespa, OSB, Gipsfaserplatten, Kunststoff, Fassadenplatten, Plattenwerkstoffe
Zubehör
Führungsschienen: F 80 (204380), F 110 (204381), F 160 (204365), F 210 (204382), F 310 (204383)
Schienenverbindung: Verbindungsstück F-VS (204363), Endkappen F-EK (205400)
Schienenzubehör: Haftprofil F-HP 6,8M (204376), Spanreißschutz F-SS 3,4M (204375), Spannzwinge F-SZC 180 (093868)
Taschen und Sets: Führungsschienentasche TZ-FST1600 (095257), Set 2 x F 160 (209591), Set F 80 + F 160 (209592)
Anschläge: Winkelanschlag F-WA (205357), Parallelanschlag (203214), Untergreifanschlag MF-UA (206073), Positions-Anzeiger MT-PA (205398), Rückschlagstopp F-RS (202867)
Absaugung: Saug-Spann-System Aerofix F-AF 1 (204770), Flexschlauch FXS-L (205276), Spänebeutel (206921)
Sägeblätter: KSB-WF162 GT Feinschnitt (092604), KSB-WU160 GT universal (092602), KSB-WL160 GT Längsschnitt (092601), KSB-AL160 Alu und Kunststoff (092605), KSB-L160 Laminat und HPL (092606), KSB-AM160 DT abrasiv (092608), Diamant (092474)
Akkus und Ladegeräte: PowerTank 18 M 99 LiHD (094503), PowerTank 18 M 144 LiHD (094498), PowerTank 18 M 144 LiHDX (094520), PowerStation APS M (094492), PowerStation APS M+ (094509)
Power-Sets: Set 2 mit 2 x 18 M 99 und APS M (209599), Set 3 mit 2 x 18 M 144 und APS M+ (209598), Set 4 mit 2 x 18 M 144 LiHDX und APS M+ (212615), Set 5 mit 4 x 18 M 99 und 2 x APS M+ im MAX3 (209633)

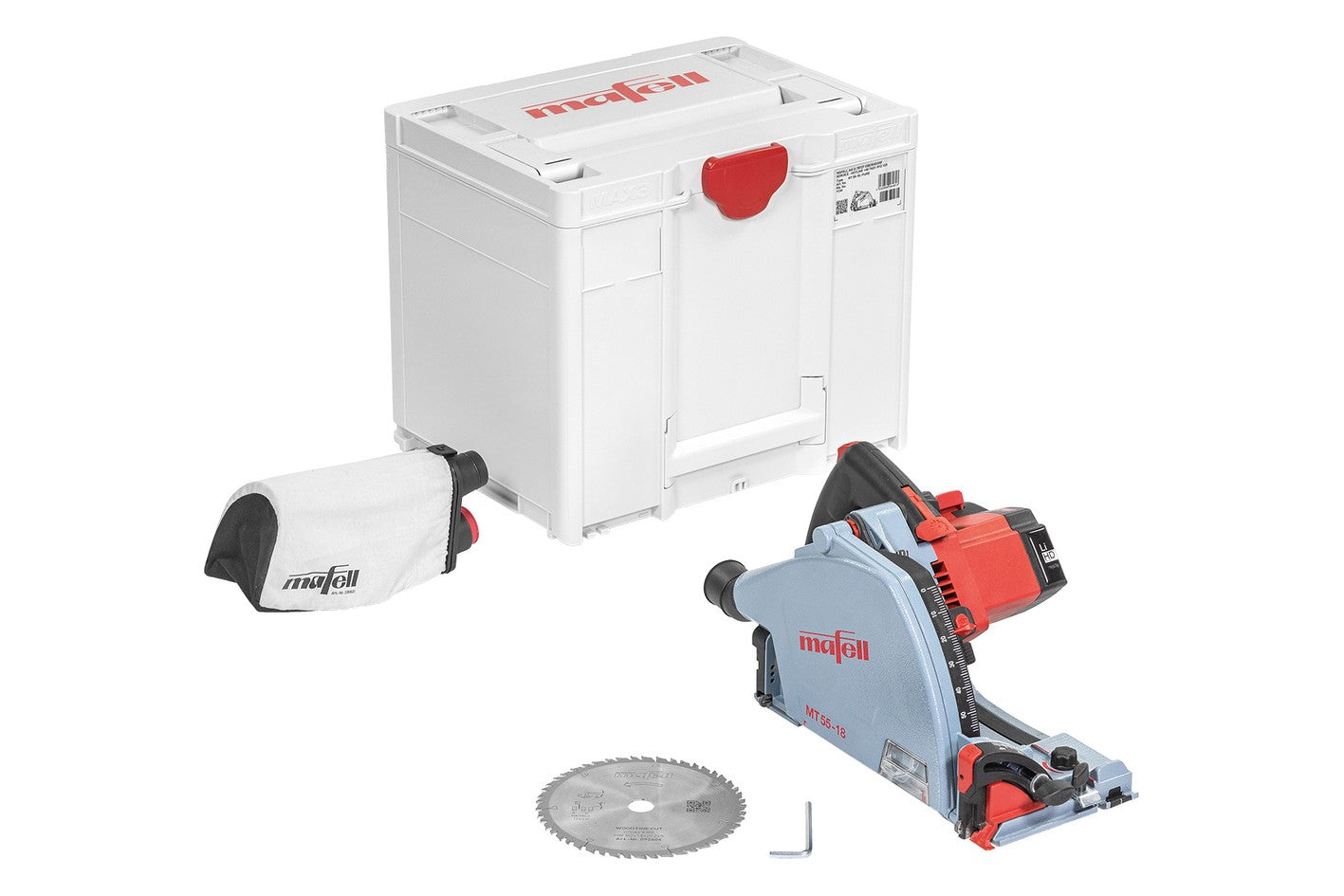

Aufbewahrung: Koffer MAX3, Einsatz Tool Tray C115-TT (095305)
Artikeldaten
Herkunft: hergestellt in Deutschland
