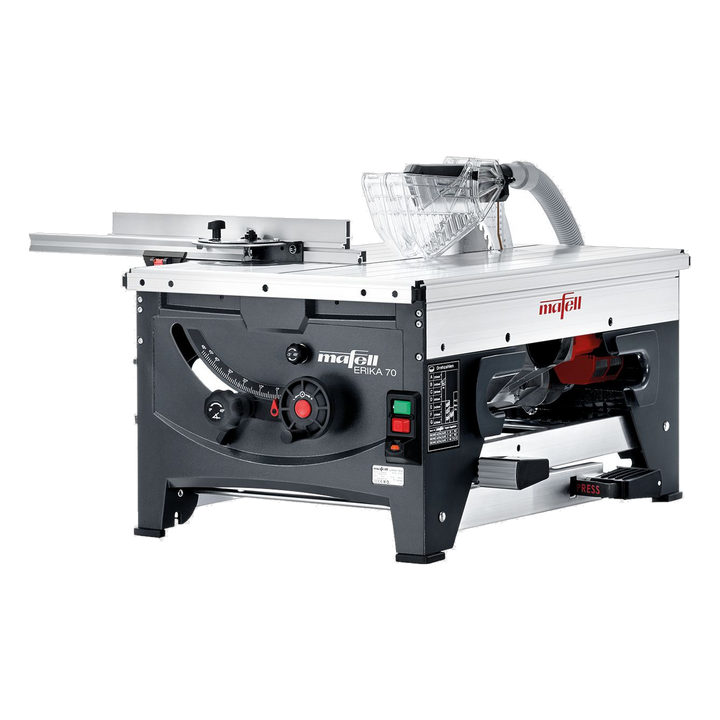

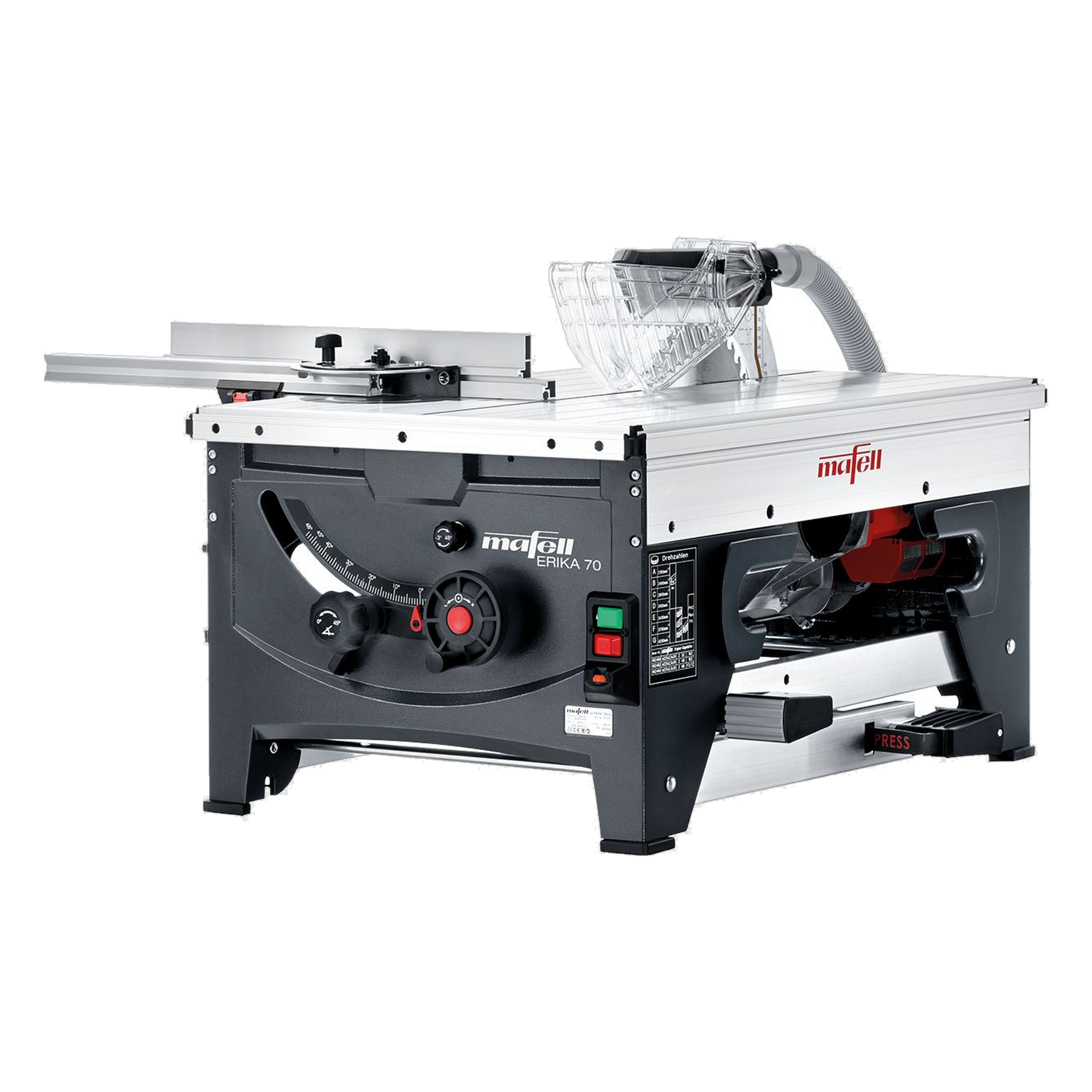

Mafell ERIKA 70 Unterflur-Zugsäge, Frontansicht mit Bedienelementen und Sägeblattschutz

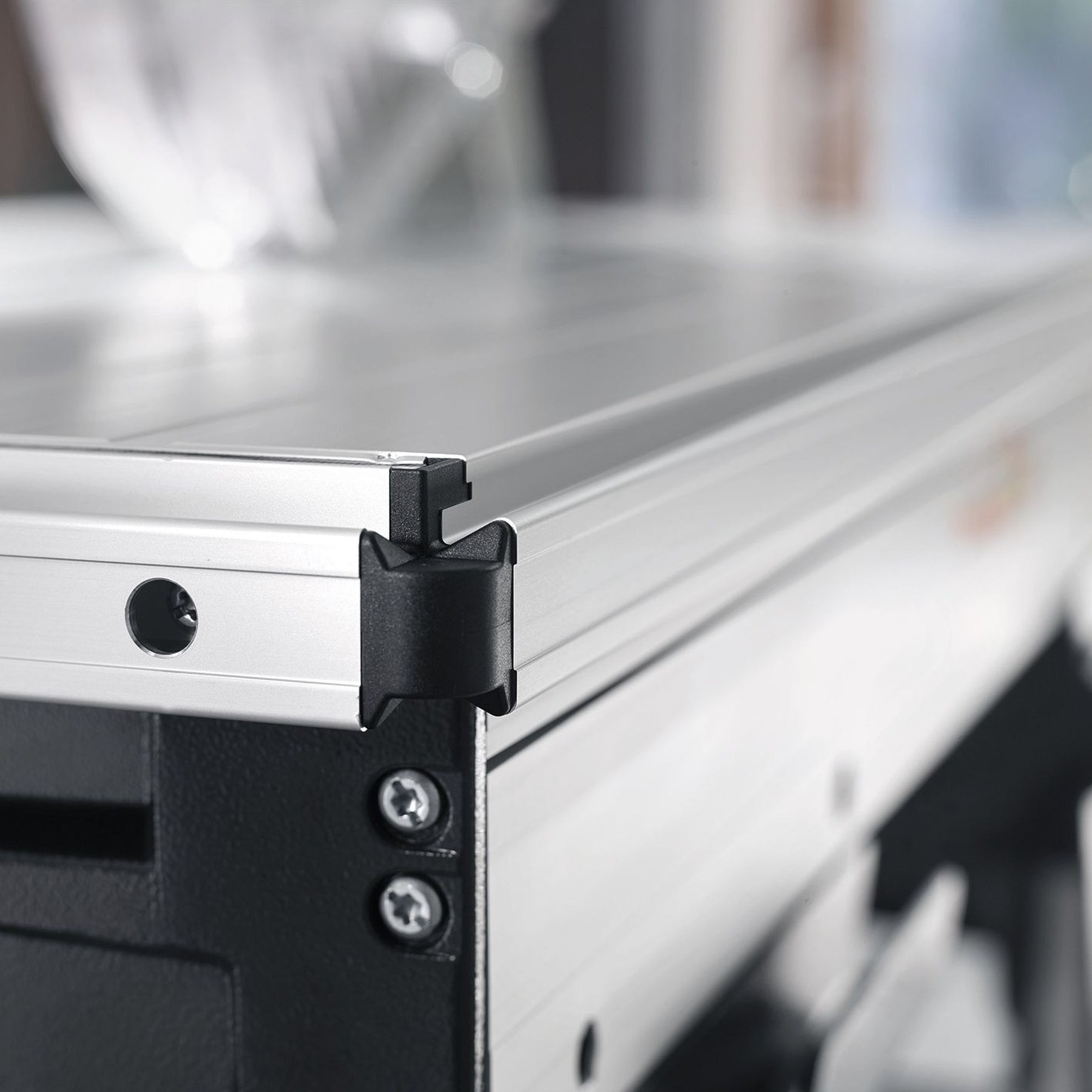

Mafell ERIKA 70, umlaufendes Schwalbenschwanz-Profil an der Tischkante zum Anbau von Anschlägen und Zubehör

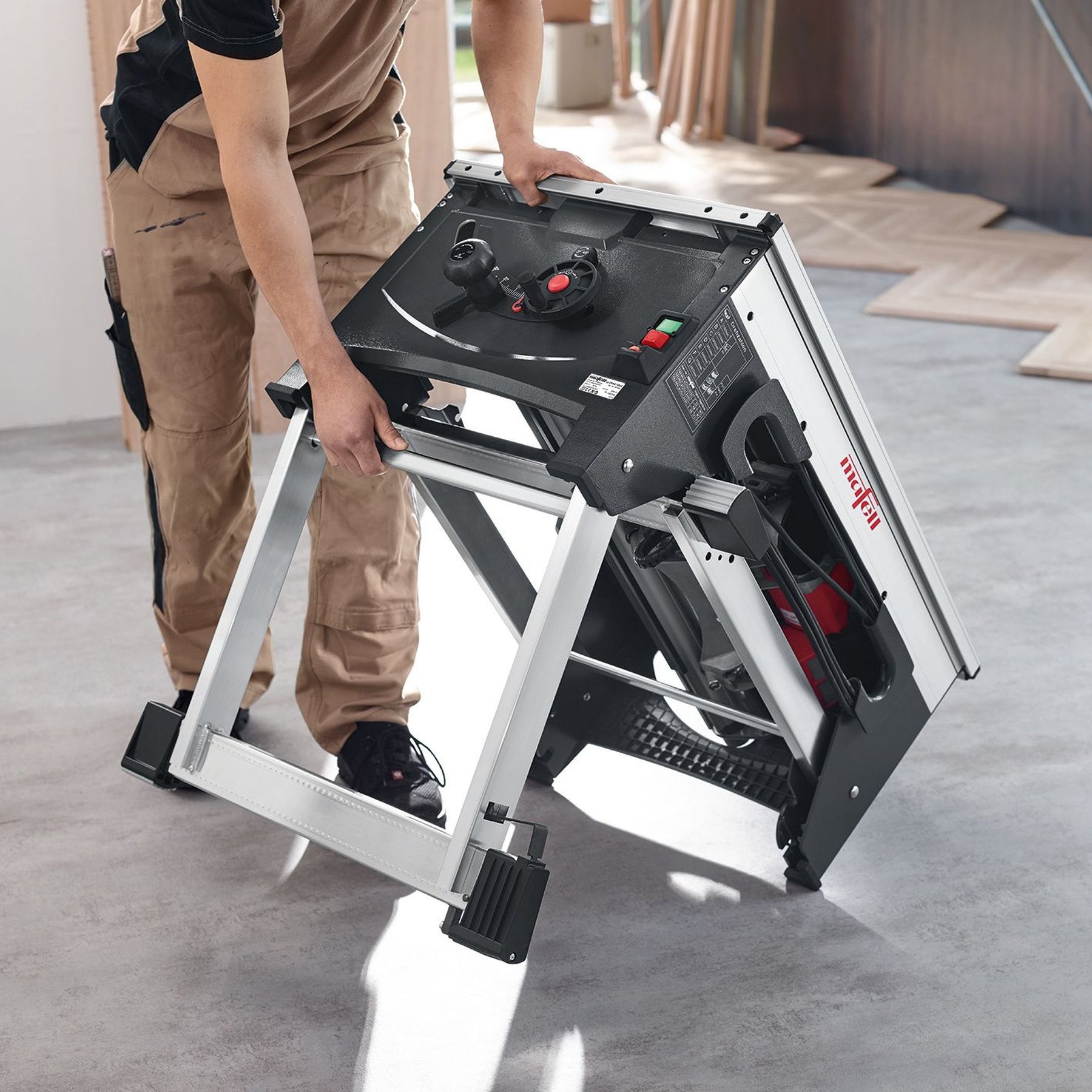

Mafell ERIKA 70: Die ERIKA baust du alleine auf und ab

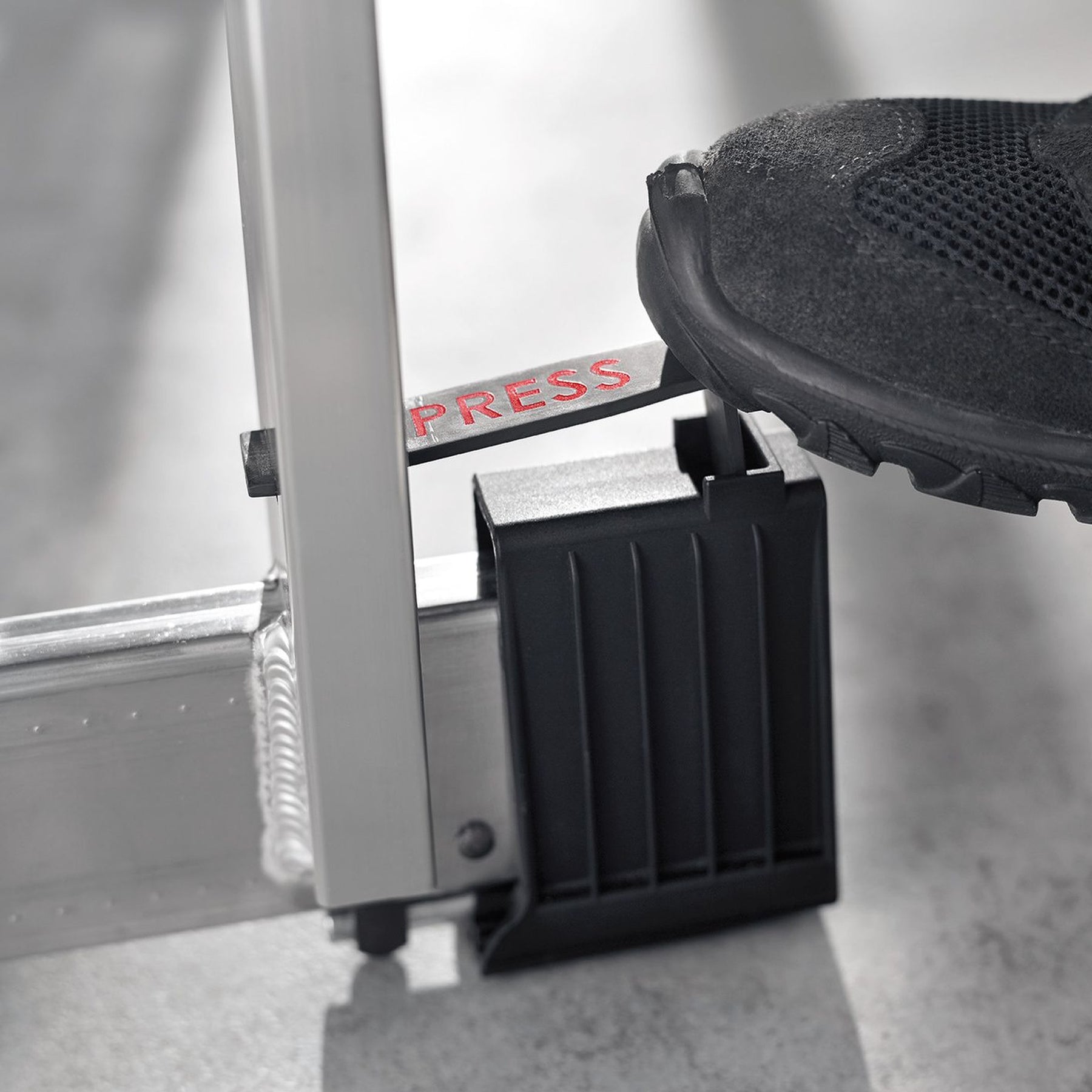

Mafell ERIKA 70: Unebenheiten des Untergrunds lassen sich mit der Niveauregulierung einfach per Fußdruck ausgleichen
Mafell ERIKA 70: Die stufenlose Drehzahleinstellung sitzt an der Frontplatte
Mafell ERIKA 70: Das sensorgesteuerte Arbeitslicht beleuchtet den Schnitt

Mafell Unterflur-Zugsäge ERIKA 70

Art.-Nr. Mafell972001

Normaler Preis€3.257,03
/
inkl. MwSt. zzgl. Versandkosten

€2.737,00 netto

Mafell legt den Preis selbst fest, er ist bei jedem Mafell-Fachhändler in Deutschland und Österreich derselbe. Vergleichen musst du nur, was dazukommt.

  • Auf Lager – Lieferzeit 1–3 Werktage
  • Nachbestellt – Liefertermin am Telefon: +49 7402 8414

Fragen vor dem Kauf? Am Telefon sitzt ein Schreiner: +49 7402 8414

Mafell legt den Preis selbst fest, er ist bei jedem Mafell-Fachhändler in Deutschland und Österreich derselbe. Vergleichen musst du nur, was dazukommt.

Meist in wenigen Tagen bei dir – den genauen Termin nennen wir dir am Telefon: +49 7402 8414

Was du bei RUWI dazu bekommst

Das meiste davon kommt aus unserer Werkstatt.

  1. Erst anschauen, dann entscheiden Wir zeigen dir die Maschine per Video, kostenlos und ohne Verkaufsdruck. Ruf an: +49 7402 8414
  2. Am Telefon sitzt ein SchreinerEr arbeitet selbst mit der ERIKA, fragt nach deinen Werkstücken und sagt dir, welche ERIKA dafür reicht.
  3. Passt dein altes Zubehör? Hast du schon eine ältere ERIKA, klären wir am Telefon, welche Anschläge, Schiebeschlitten und Sägeblätter weiter passen. So kaufst du nichts doppelt.
  4. Wir arbeiten selbst mit der ERIKA ERIKA und Akkuschrauber laufen bei uns in Fluorn-Winzeln in der Fertigung. Was wir empfehlen, hatten wir selbst in der Hand. Zum Mafell-Werk in Oberndorf sind es 4 km Luftlinie.
  5. Lieferung zu deinem Termin Die Maschine kommt per Spedition Schenker. Auf Wunsch kommt die Spedition zu deinem Termin – den stimmst du telefonisch mit ihr ab.
  6. MAFELL-Complete – nach Registrierung bei Mafell Registrierst du die Maschine bei Mafell, übernimmt Mafell 36 Monate lang die Reparaturkosten, Verschleißteile eingeschlossen. Das ist eine Leistung von Mafell, bei jedem Mafell-Fachhändler. Nach dem Kauf schicken wir dir eine Anleitung per E-Mail – registrier die Maschine am besten gleich nach der Lieferung.

• 1 × Sägeblatt-HM Ø 225 × 30 mm, Z 32 WZ
• 1 × Universalanschlag mit Anschlagschiene
• 1 × Quickstand
• 1 × Absaugset mit zwei Stutzen
• 1 × Klemmstück
• 1 × Schiebestock
• 1 × Sechskantschlüssel 6 mm
• 1 × Anschlussleitung 4 m

Paketware geht mit DHL oder DPD auf den Weg, die Sendungsverfolgung bekommst du per E-Mail. Große Maschinen wie die ERIKA kommen per Spedition Schenker.

Die Lieferzeit steht am Preis: beim Lagerstand oder, wenn etwas nicht auf Lager ist, unter dem Knopf „In den Einkaufswagen legen“. Auf Wunsch kommt die Spedition zu deinem Termin – den stimmst du telefonisch mit ihr ab. Wird es einmal länger, melden wir uns vorher.

Verpackungsmaße
• Versand auf Palette per Spedition Schenker
• Abmessung: 1.008 × 730 × 450 mm
• Gewicht verpackt: ca. 46 kg
• Terminavisierung durch die Spedition auf Wunsch

Verpackungsmaße
• Versand auf Palette per Spedition Schenker
• Abmessung: 1.008 × 730 × 450 mm
• Gewicht verpackt: ca. 46 kg
• Terminavisierung durch die Spedition auf Wunsch

MAFELL-Complete, kostenlos nach Registrierung

36 Monate ohne Reparaturkosten. Dabei sind Verschleißteile: Lager, Schalter, Kohlen, Dichtungen, Akku-Packs. Abholung und Rücktransport zum Werkskundendienst zahlt Mafell (Deutschland, Österreich, Schweiz).

Wir: Nach dem Kauf bekommst du von uns eine Anleitung per E-Mail, Schritt für Schritt.

ServicePlus-Schutzbrief, nur Deutschland

Reparaturkosten werden gegen einen Eigenanteil ersetzt. Bei Totalschaden gibt es ein Neugerät.

Wir: Wir sagen dir im Gespräch, ob sich der Schutzbrief für deinen Einsatz lohnt, und helfen beim Abschluss.

Nicht abgedeckt: Sägeblätter, Fräser und andere Einsatzwerkzeuge, Verbrauchsmittel, Schäden durch Überlastung oder nicht zugelassene Werkzeuge. Die vollständigen Bedingungen stehen bei Mafell unter Mehrwert-Pakete.

Die Erika 70 ist die mittlere Unterflur-Zugsäge: 72 mm Schnitthöhe, 330 mm Zuglänge, 2.250 W, 37,2 kg mit Universalanschlag. Das Werkstück liegt fest am Anschlag, das Sägeaggregat wird unter dem Tisch hindurchgezogen; hinten arretiert, sägt dieselbe Maschine als Tischkreissäge längs. Kapp-, Längs- und Schrägschnitte bis 48°, in Vollholz, Plattenwerkstoffen, Parkett und Laminat, Alu-Profilen und Kunststoff. Die Erika war die erste Unterflur-Zugsäge überhaupt.

Die Drehzahl stellst du von 2.050 bis 4.300 min⁻¹ ein, je nach Material und Blatt. Nach einer Stromunterbrechung läuft die Säge nicht von allein wieder an, ein sensorgesteuertes Arbeitslicht leuchtet den Schnitt aus, der Staubkanal führt den Sägestaub nach hinten ab.

So arbeitest du damit

  • Kappen und ablängen: 72 mm Schnitthöhe, bei 45° noch 49 mm, Schwenkbereich –3° bis 48°. Für Serien das Anschlaglineal 1.000 mm mit Ablängklappe.
  • Auf der Montage aufstellen: Der Quickstand klappt ohne Werkzeug aus, den schiefen Boden gleichst du per Fußdruck an der Niveauregulierung aus. Arbeitshöhe 891 mm, auf dem Boden 415 mm.
  • Zum Sägearbeitsplatz ausbauen: Am Schwalbenschwanzprofil sitzen Schiebeschlitten für Querschnitte bis 905 mm, Parallelanschlag mit Feineinstellung, der Zusatztisch für Erika 70 (208438, auf Anfrage) und unsere RUWI Tischverlängerung.
  • Absaugung: Absauganschluss Ø 58 mm, ein Absaugset mit zwei Stutzen liegt bei. Der Mafell S 35 M ist als Zubehör der Erika gelistet. Warum es bei Holzstaub die Staubklasse M sein sollte, steht im Wissensartikel zur Holzstaub-Absaugung.

Passt das zu deiner Werkstatt?

Im Lieferumfang der 70 ist der Universalanschlag mit Anschlagschiene, nicht der Multifunktionsanschlag der 85; den gibt es als Zubehör (207910). Ab 72 mm Materialstärke oder für 430 mm Zuglänge übernimmt die Erika 85. Die 70 fährt 225-mm-Blätter: Z 32 universell liegt bei, Z 48 für Feinschnitte (092462) und Z 68 für Kunststoff und Alu (092464) auf Anfrage. Die 250er-Blätter im Shop gehören zur 85. Hast du eine ältere Erika 70 oder 85 mit Flügelschrauben: Die aktuellen Anschläge und der Stangenhalter (207507) mit Klemmhebel sind für beide Modelle gelistet; ob sie an deine Maschine passen, klären wir am Telefon anhand des Typenschilds.

Downloads

Betriebsanleitung Erika 70/85 (PDF, Mafell)

Alle Details

Technische Daten
Schnitthöhe: –1 bis 72 mm
Schnitthöhe bei 45°: –1 bis 49 mm
Schwenkbereich: –3° bis 48°
Zuglänge: 330 mm
Arbeitsfläche Tischplatte: 525 × 818 mm
Arbeitshöhe ohne stationärer Einrichtung: 415 mm
Arbeitshöhe mit stationärer Einrichtung: 891 mm
Nennleerlaufdrehzahl: 2.050 bis 4.300 min⁻¹
Nennaufnahme: 2.250 W
Absauganschluss Ø: 58 mm
Gewicht (inklusive Universalanschlag): 37,2 kg
Schnittgeschwindigkeit: 24,2 bis 50,7 m/s
Universal-Motor: 230 V / 50 Hz

Einsatz
Kapp- und Längsschnitte
Tischkreissägenfunktion
Schrägschnitte bis 48°
Material beispielsweise Vollholz, Plattenwerkstoffe, Parkett und Laminat, Alu-Profile, Kunststoff

Zubehör
Parallelanschlag (207506)
Universalanschlag, mit Anschlagschiene (207912)
Universalanschlag, mit Anschlagschiene (201611)
Multifunktionsanschlag MFA, mit zuschaltbarer Winkelrastung (207910)
Multifunktionsanschlag MFA, mit zuschaltbarer Winkelrastung (207980)
Stangenhalter (207507)
Schiebeschlitten, maximale Schnittlänge 905 mm (038563)
Anschlaglineal, 1000 mm lang, inklusive Ablängklappe (203396)
Auszugstange, mit Auflageblech, 960 mm (038309)
Klemmstück (038294)
Zusatztisch für ERIKA 70, jeweils 2 Auflage- und Halteschienen erforderlich (208438)
Auflage- und Halteschiene, 1000 mm, 1 Stück (038686)
Ablängklappe (038306)
Anbausatz Räder (202889)
Absauggerät S 35 M (91C401)
Spänesammelsystem Cleanbox, Starter-Set (203402)
Spänesammelsystem Cleanbox, 5 Stück (203575)
Sägeblatt-HM, 225 x 1,8/2,5 x 30 mm, Z 32, WZ, für universellen Einsatz (092460)
Sägeblatt-HM, 225 x 1,8/2,5 x 30 mm, Z 48, WZ, für Feinschnitte (092462)
Sägeblatt-HM, 225 x 1,8/2,5 x 30 mm, Z 68, FZ/TR, für Kunststoff- und Aluminium-Profile (092464)

Artikeldaten
Artikelnummer: 972001 · EAN 4032689213392 · Hergestellt in Deutschland
