Juego de 1 perno de sujeción Vario de 16 mm de diámetro

Este juego incluye ocho pernos de sujeción Vario para mesas de soldadura con orificios de 16 mm: cuatro con palanca de sujeción para un cambio rápido de posición y cuatro con tornillo para una gran fuerza de sujeción. De este modo, podrás sujetar una pieza de trabajo en varios puntos a la vez, incluso si se trata de componentes grandes o con formas irregulares.

Das Besondere ist die Höhenverstellung: Über die gelaserte Maßskala stellst du jeden Bolzen auf die Werkstückhöhe ein (Spannbereich stufenlos 0 bis 36 mm) und spannst von oben gegen die Tischfläche. Zentrierbolzen und Verstellring sind aus phosphatiertem Stahl, die Klemmbolzen brüniert, die Griffhebel aus Zinkdruckguss – Spanntechnik für den rauen Schweißalltag.

So arbeitest du damit

• Verwinkelte Baugruppen niederhalten: acht Bolzen verteilen die Spannpunkte übers Raster – auch dort, wo keine Zwinge an die Tischkante reicht.
• Mehrere Spannlagen parallel: mit acht Bolzen bleiben zwei Aufbauten gleichzeitig bestückt – die zweite Lage wartet fertig gespannt auf ihre Naht.
• Höhe ablesen statt probieren: die Skala stellt jeden Bolzen reproduzierbar ein – alle Spannpunkte auf gleicher Höhe, das Werkstück liegt plan.

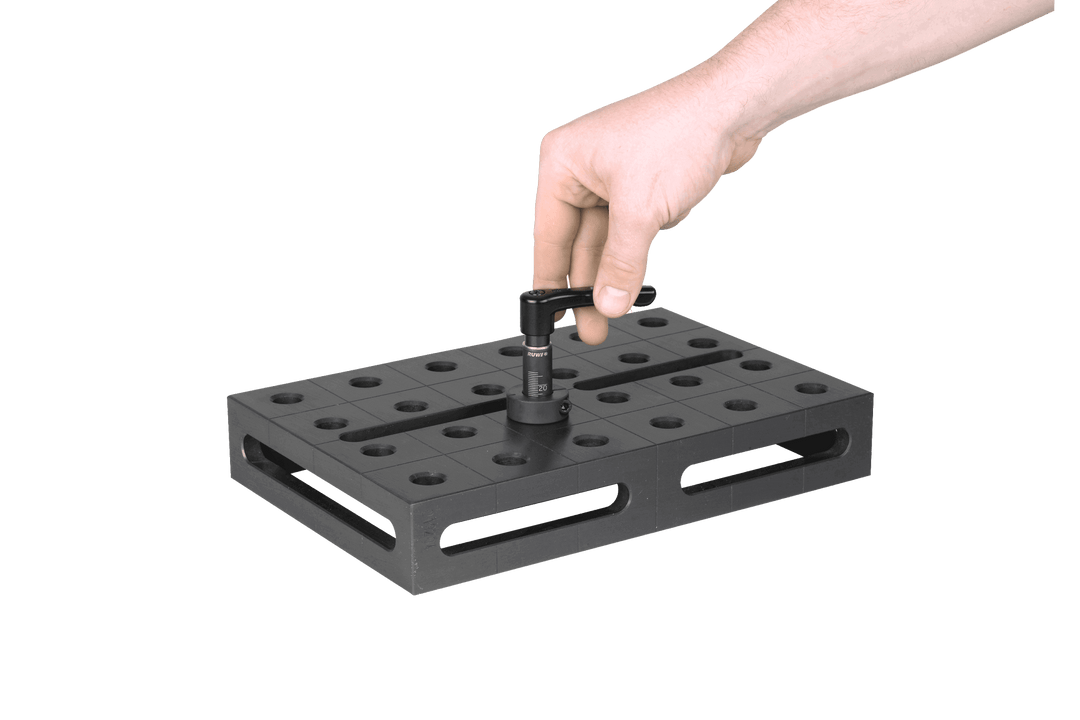

• Hebel oder Schraube: Klemmhebel für den schnellen Takt, Schraube dort, wo die Haltekraft zählt.

Passt das zu deinem Tisch?

Die Bolzen passen auf Schweißtische mit 16-mm-Bohrungen ab 4 mm Materialdicke; dasselbe Set gibt es für Ø-28-Raster mit größeren Bolzen (0–75 mm). Das Komplettset mit Waagrecht-, Senkrechtspanner und Wandpaneel ist das Set 2 für Ø 16 mm; weitere Spannmittel zeigt die Übersicht Zwingen, Senkrecht- und Waagrechtspanner.

Todos los detalles

Contenido

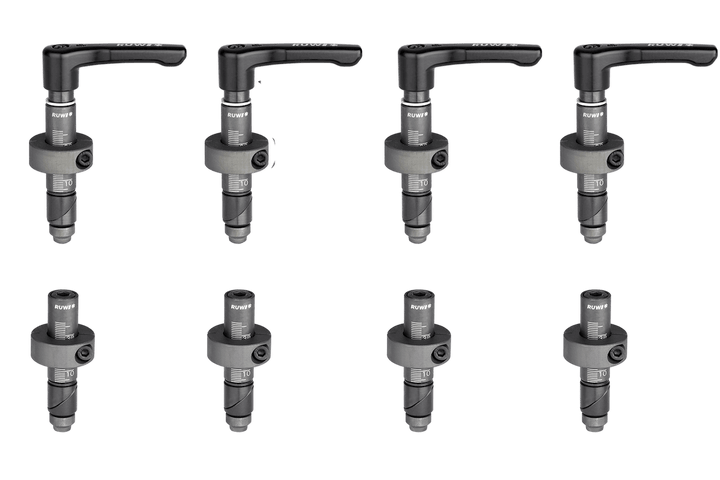

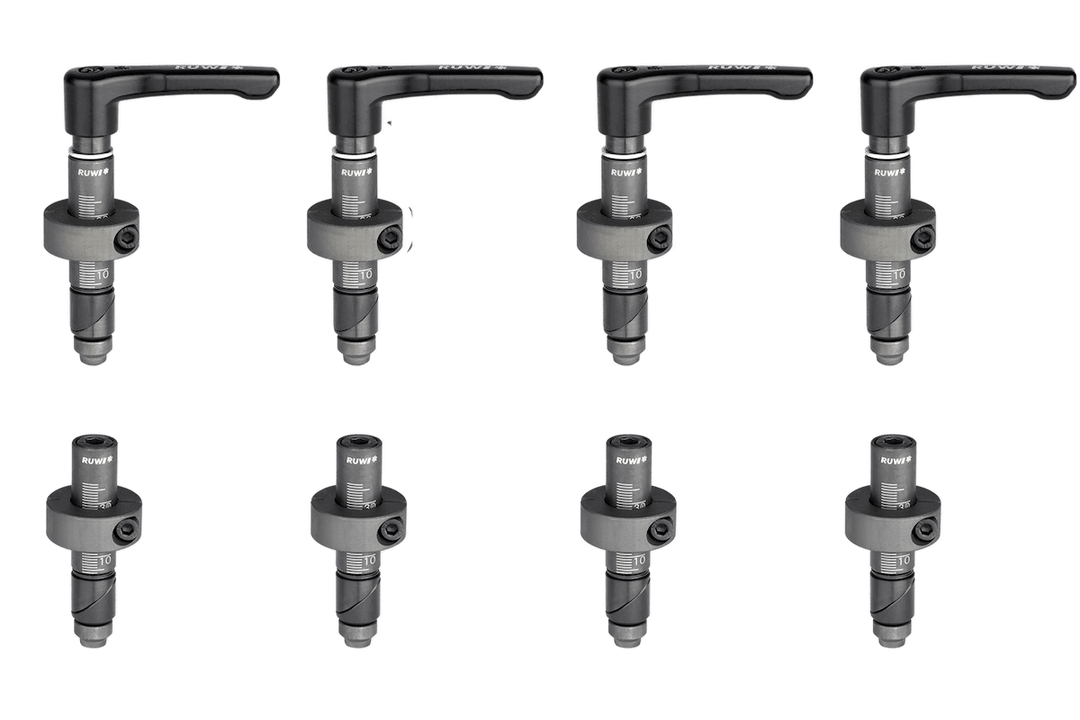

Pernos de sujeción: 4 × Vario con palanca de sujeción, 4 × con tornillo (Ø 16 mm en el modelo RUWI27807, Ø 28 mm en el modelo RUWI27808)

Rango de sujeción y altura
Rango de sujeción: continuo de 0 a 36 mm en el modelo RUWI27807, continuo de 0 a 75 mm en el modelo RUWI27808
Altura total: 78 / 109 mm en el modelo RUWI27807, 129 / 168 mm en el modelo RUWI27808

Material
Pasador de centrado y anillo de ajuste: acero fosfatado
Pasador de sujeción: bruñido; palanca de accionamiento de zinc fundido a presión

Sistema de sujeción
Patrón de orificios: Ø 16 mm en el modelo RUWI27807, Ø 28 mm en el modelo RUWI27808 (espesor del material a partir de 4 mm)
