Ángulo de posición con cierre rápido para ranura

El ángulo de posicionamiento « RUWI » te proporciona un borde de referencia en ángulo recto sobre la mesa de taladrado. Solo tienes que apoyar la pieza de trabajo contra el ángulo y taladrarla siempre con la misma orientación; así, los agujeros quedan en ángulo recto y las posiciones son repetibles. Gracias al sistema de sujeción rápida excéntrica (Ø 30 mm), puedes colocarlo en la ranura sin necesidad de herramientas y desplazarlo con total libertad.

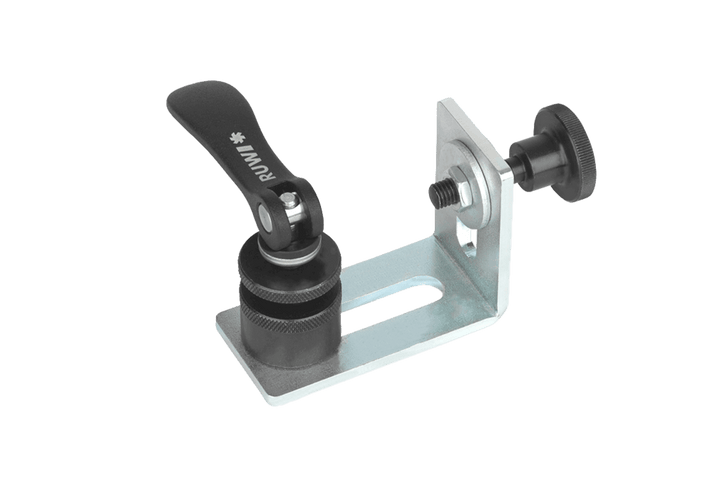

El ángulo de acero abierto (80 × 40 × 60 mm, cortado con láser y galvanizado) tiene dos orificios alargados mediante los cuales se ajusta el tornillo de tope M8 bruñido; de este modo, se fija el punto de tope a la medida deseada, sujetándolo con dos tuercas para que se mantenga en su sitio.

Así es como se utiliza

• Como soporte fijo: la pieza de trabajo se apoya en el ángulo, mientras que el tensor o el tornillo de banco ejercen presión desde el otro lado, lo que impide que se desplace durante el taladrado.
• Posicionamiento en serie: una vez ajustado el ángulo a medida, cada pieza queda en el mismo lugar: alinear, taladrar, pasar a la siguiente pieza.

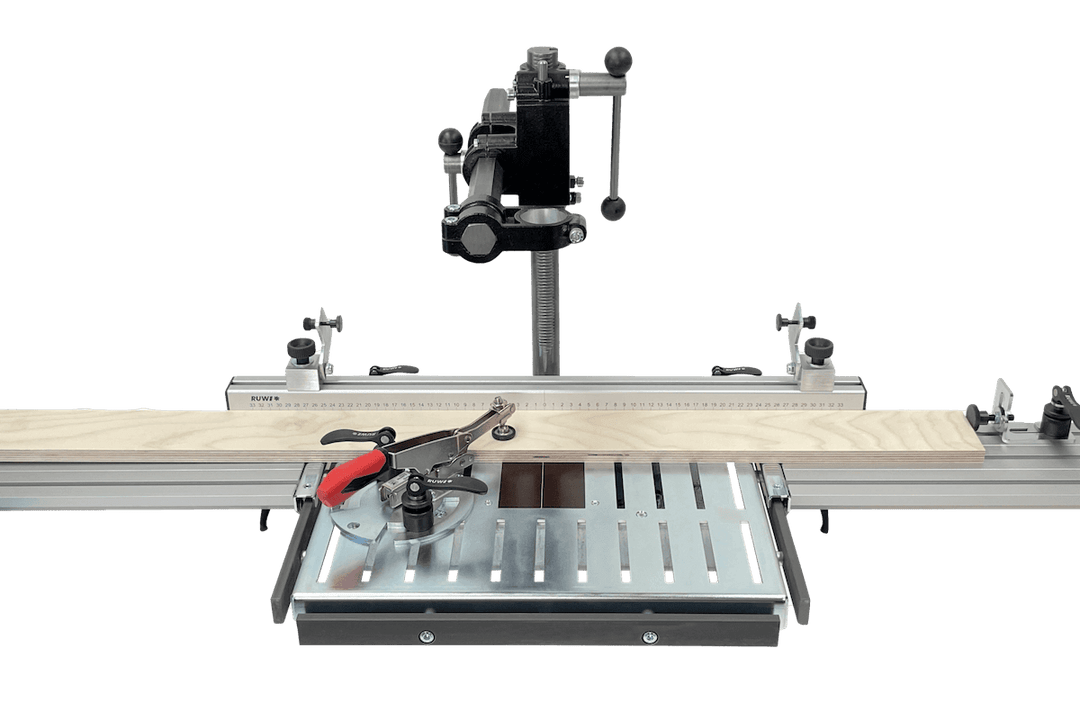

• Combínalo con la regla de apoyo: la regla marca la posición longitudinal y el ángulo garantiza el apoyo en ángulo recto; juntos permiten obtener un patrón de taladrado con gran precisión de repetición.
• Ajuste preciso del punto de apoyo: el tornillo M8 situado en los orificios alargados desplaza el punto de contacto milímetro a milímetro; una vez fijado con el contratuerca, el ajuste se mantiene en toda la serie.

¿Queda bien con tu mesa?

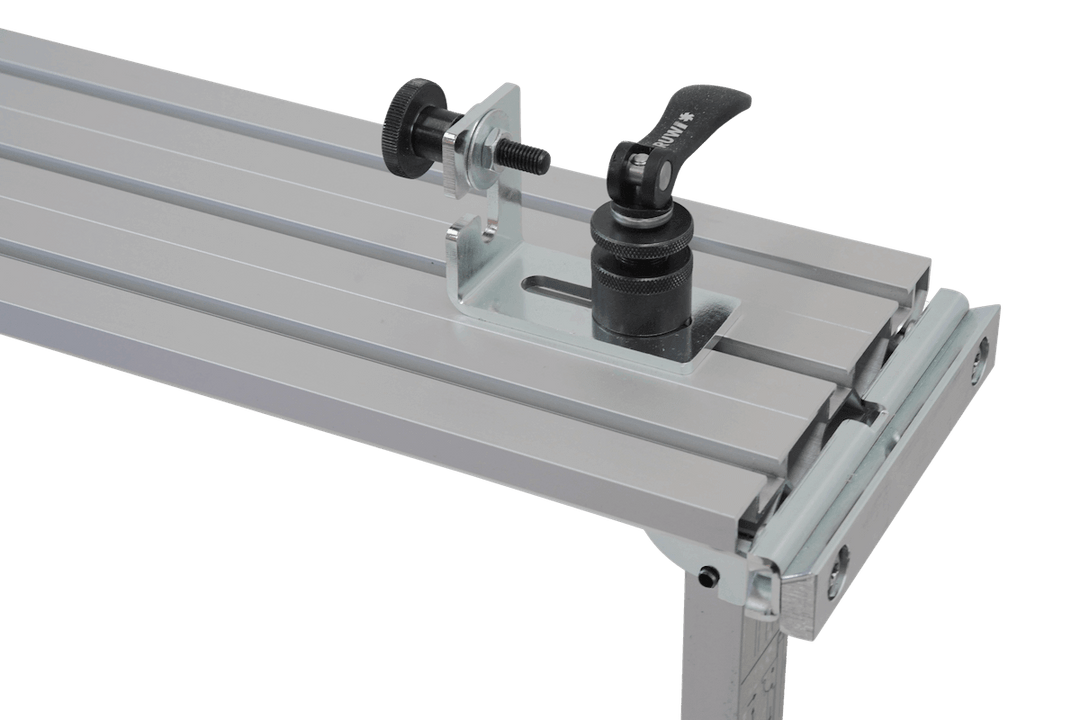

El cierre rápido (rango de sujeción de 14 mm) encaja en la ranura de 8 a 10 mm de las mesas de taladrado «RUWI » (Basic, Classic, Premium), de la extensión de mesa para el riel de fijación, de la regla de tope y de otras mesas con ranuras de estas dimensiones.

Descargas

• Instrucciones para el cierre rápido (PDF)

Todos los detalles

Dimensiones y material
Esquina: 80 × 40 × 60 mm, con dos orificios alargados
Material: acero, cortado con láser y galvanizado
Tornillo de tope: M8, bruñido, con 2 tuercas y 2 arandelas cada uno

Sistema de sujeción
Fijación: ranura, cierre rápido de Ø 30 mm con excéntrico (rango de sujeción 14 mm, ranura de 8 a 10)

Peso
Peso propio: aprox. 400 g
