Tornillo de banco mecánico con cierre rápido para ranura

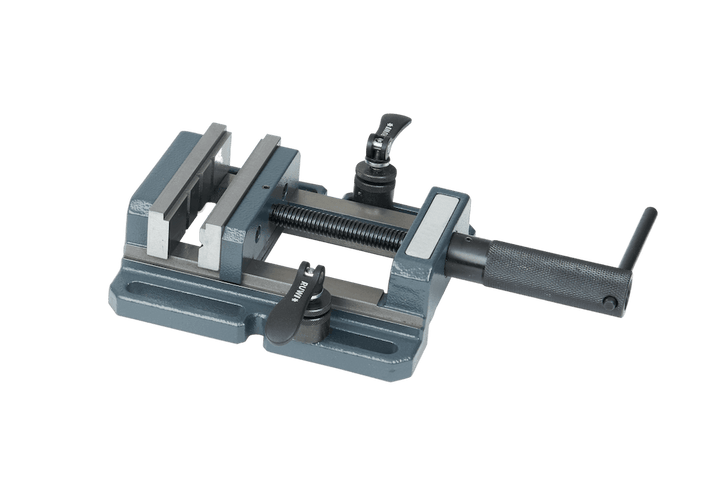

El tornillo de banco mecánico « RUWI » sujeta con firmeza piezas pequeñas y elementos metálicos en la mesa de tu taladro. Gracias a los dos cierres rápidos incluidos (Ø 30 mm), puedes colocarlo en la ranura sin necesidad de herramientas: basta con accionar la palanca en lugar de atornillar, y se puede desplazar con la misma rapidez. La apertura es de 120 mm, con una anchura de mordazas de 130 mm y una altura de mordazas de 35 mm.

Gracias al husillo de fácil manejo, puedes ajustar la presión de sujeción desde suave hasta fuerte, lo que te permite sujetar tanto piezas delicadas como componentes más grandes y pesados. Con un peso propio de 7,5 kg y una longitud de 334 mm, el tornillo de banco se apoya firmemente sobre la mesa; su altura de 69 mm mantiene la pieza de trabajo cerca de la superficie de la mesa.

Así es como se utiliza

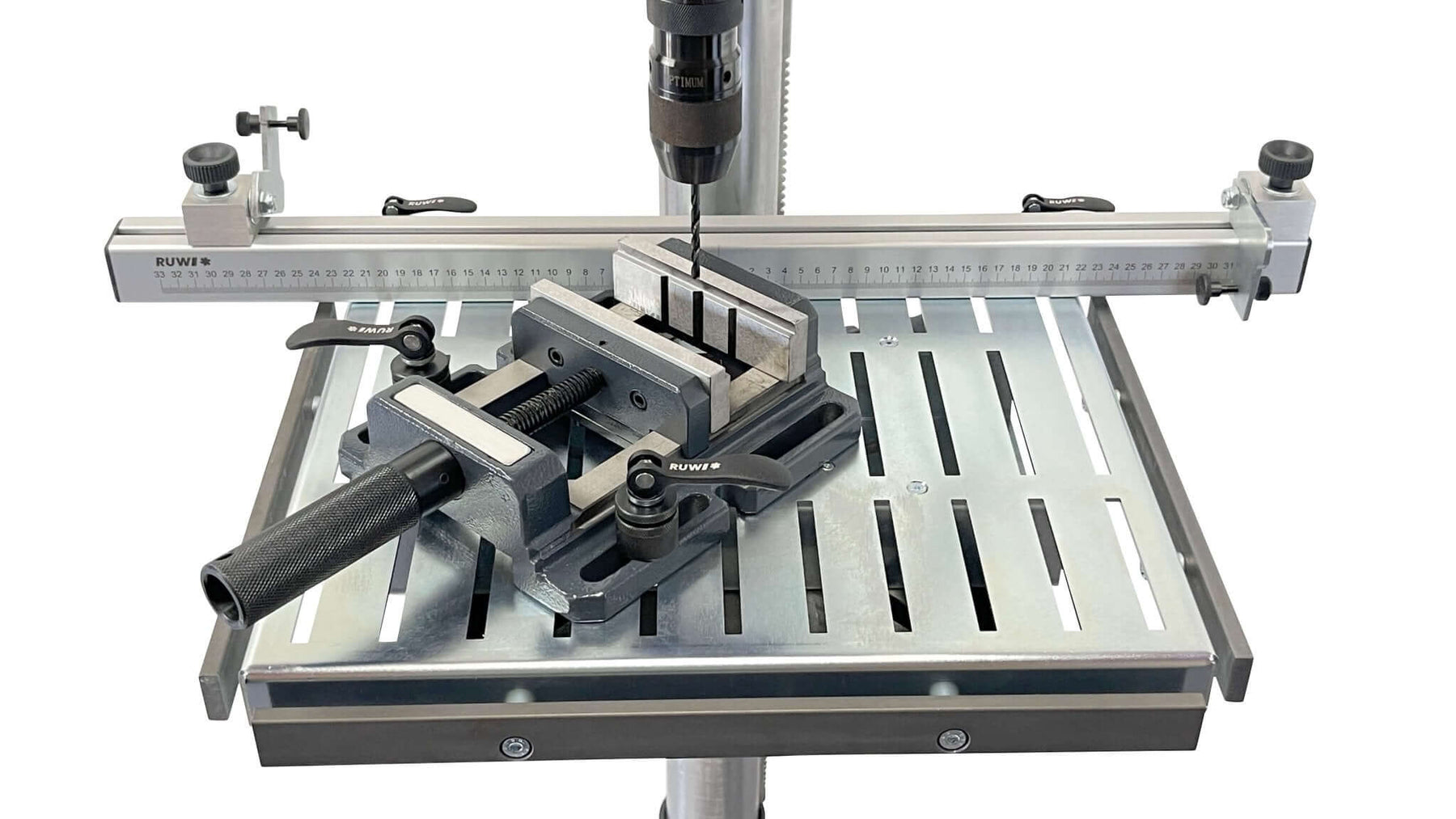

• Taladrar piezas metálicas: las barras planas, los tubos y los herrajes se sujetan entre las mordazas; así, la pieza no puede girar durante el taladrado y las manos permanecen alejadas del taladro.
• Tensado preciso y delicado: el husillo aplica la presión de forma gradual, de modo que las piezas de paredes finas y las piezas pequeñas quedan sujetas, sin que se deformen.
• Cambio de posición en cada ciclo: soltar ambos excéntricos, colocar el tornillo de banco en la siguiente posición de ranura y cerrar los excéntricos, sin necesidad de herramientas de ajuste.
• Taladrado en serie: una vez alineado, el tornillo de banco queda como estación de sujeción fija; cada pieza se coloca en el mismo lugar.

¿Queda bien con tu mesa?

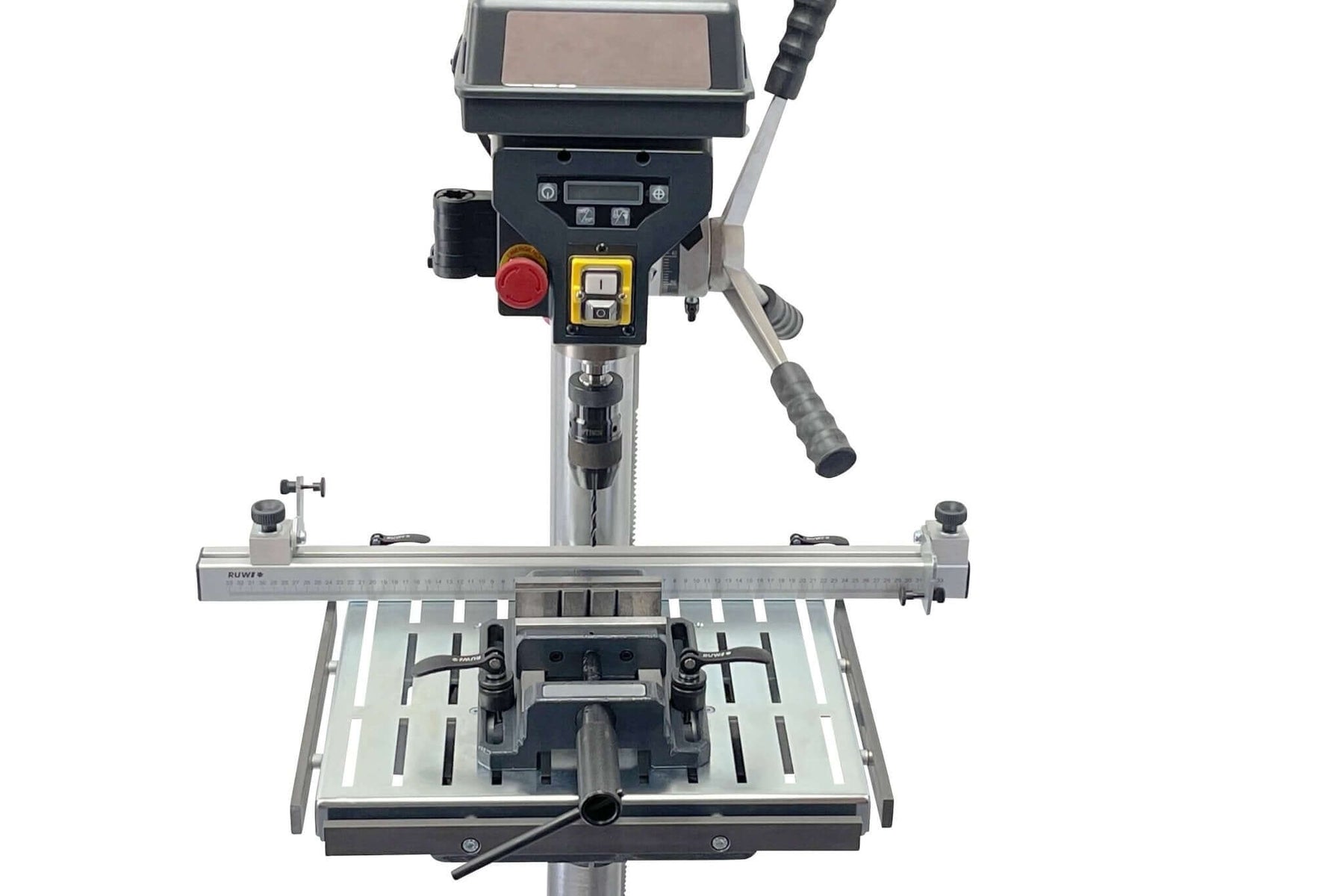

Los cierres rápidos (rango de sujeción de 14 a 26 mm) encajan en la ranura de 8 a 10 mm de las mesas de taladrado «RUWI » (Basic, Classic, Premium), así como en placas de sujeción y otras mesas con ranuras. Una limitación importante: el saliente superior de la ranura no debe tener más de 7,5 mm de grosor; de lo contrario, los cierres rápidos no encajarán. Compruébalo en tu mesa antes de realizar el pedido.

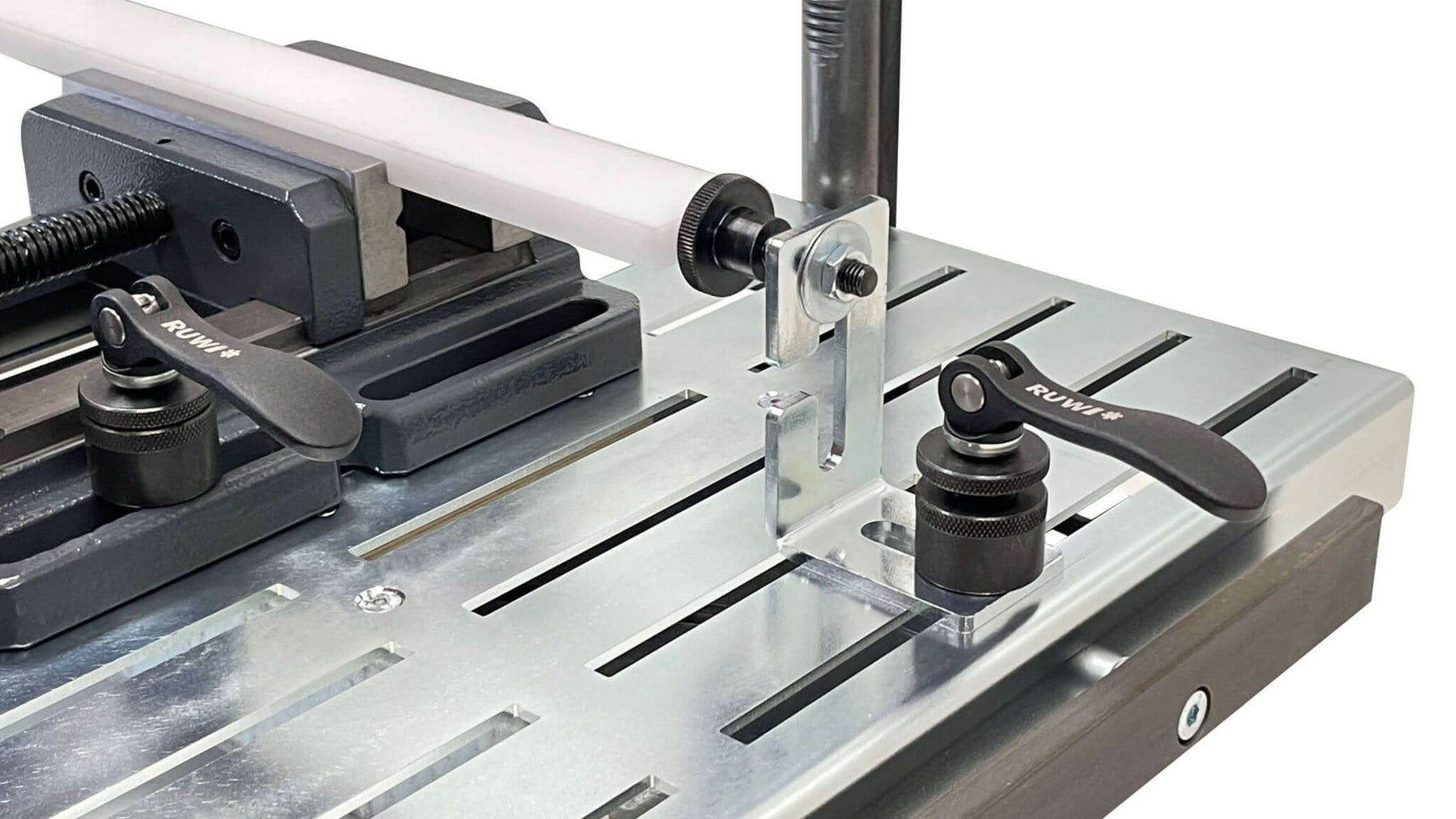

Las piezas que no se sujetan con un tornillo de banco se sujetan por arriba con la abrazadera vertical y por los lados con la abrazadera horizontal con placa adaptadora.

Descargas

• Instrucciones para el cierre rápido (PDF)

Todos los detalles

Dimensiones
Ancho de las mordazas: 130 mm
Altura de las mordazas: 35 mm
Ancho de sujeción: 120 mm
Altura total: 69 mm
Longitud: 334 mm
Peso total: 7,5 kg

Fijación
Montaje: sin herramientas, mediante un sistema de sujeción rápida de Ø 30 mm (rango de sujeción de 14 a 26 mm)
Mesas compatibles: mesa de taladrado, placas de sujeción y mesas con ranuras
