Tensor horizontal con placa adaptadora y pernos de sujeción de ø 16 y ø 28 mm

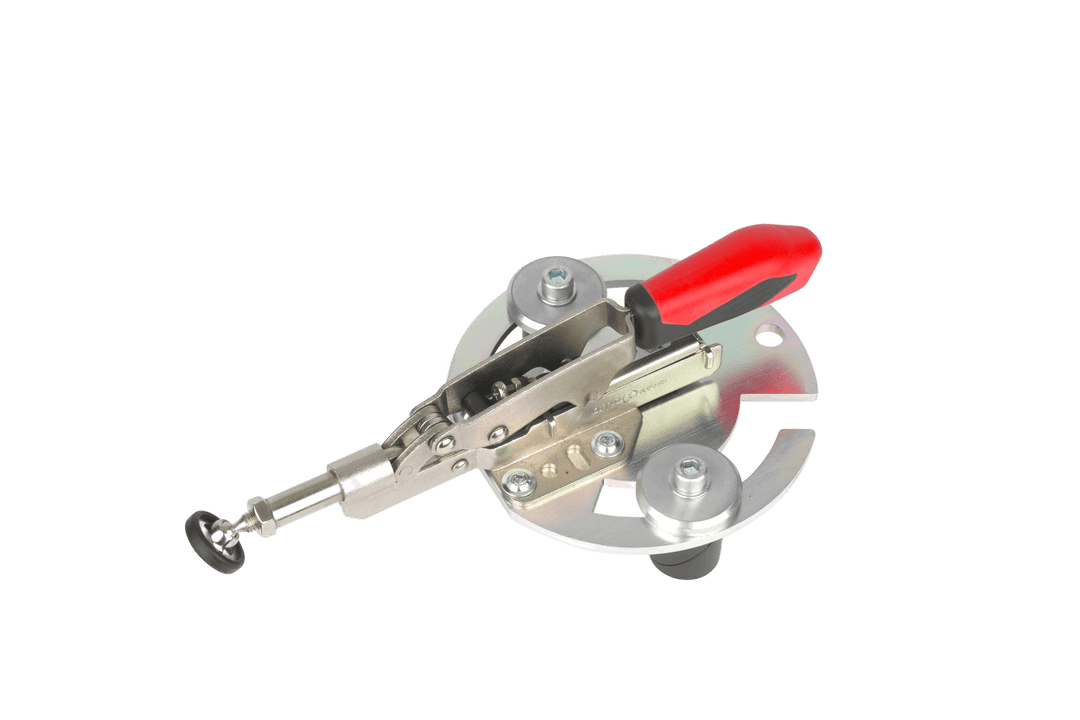

El sujetador horizontal « RUWI » con placa adaptadora presiona la pieza de trabajo en posición horizontal contra un tope o una segunda pieza de trabajo: la versión para la rejilla de orificios de 16 mm. Mediante dos pernos de sujeción, se coloca en los orificios de 16 mm de las mesas de soldadura y las placas de sujeción, y se aprieta con la llave Allen; dos puntos de anclaje lo mantienen fijo y evitan que gire, incluso cuando ejerce presión lateral. La placa adaptadora redonda (Ø 140 mm) con orificios alargados te permite colocar libremente el punto de presión.

La placa articulada se adapta perfectamente incluso a superficies de apoyo inclinadas y irregulares, y la presión de contacto se puede ajustar. La compensación de carrera alcanza hasta 35 mm, de los cuales 13 mm de forma automática sin necesidad de reajustes; con una longitud de 253 mm, el tensor llega también a puntos de sujeción más internos.

Así es como se utiliza

• Fijación de conjuntos para el remachado: dos piezas presionadas una contra otra o contra un tope; la junta queda sin holgura antes de que se fije el primer punto.
• Tensado de cantos inclinados: el plato articulado se adapta perfectamente al contorno; la presión se aplica sobre la superficie, no sobre el canto.
• Series sin necesidad de reajustes: la compensación automática de carrera de 13 mm se adapta a las variaciones en las dimensiones de las piezas: abrir la palanca, cambiar la pieza, cerrar la palanca.
• Ajuste libre del punto de presión: los orificios alargados de la placa adaptadora permiten deslizar el tensor de forma continua entre los orificios de la rejilla; así, la presión se aplica justo donde debe.

¿Se adapta a tu mesa de soldadura?

Los dos pernos de sujeción de Ø 16 mm son compatibles con mesas de soldadura y placas de sujeción con una rejilla de orificios de 16. Para la rejilla de Ø 28 de las mesas de soldadura RUWI , existe el dispositivo de sujeción horizontal con un perno de sujeción; desde arriba, el dispositivo de sujeción vertical se sujeta con una placa adaptadora de Ø 16. EnRUWI se ofrece una visión general de los dispositivos de sujeción y las mesas de soldadura.

Todos los detalles

Dimensiones
Longitud: 253 mm
Placa adaptadora: redonda, Ø 140 mm, con orificios alargados
Peso: 1,2 kg

Función
Compensación de carrera: hasta 35 mm, automática 13 mm
Modelo: tensor horizontal con plato articulado, punto de presión de libre posicionamiento

Sistema de sujeción
Pernos de sujeción: Ø 16 mm (RUWI21148) o Ø 28 mm (RUWI21151)
Malla de orificios: Ø 16 mm o Ø 28 mm según el modelo (material a partir de 4 mm)
