Juego de sistema de sujeción para mesa de montaje y soldadura con ranuras

Con el kit del sistema de sujeción « RUWI » podrás equipar tu mesa de soldadura, montaje o trabajo para la sujeción sin herramientas en perfiles con ranura de 8 a 10. El principio: presionar, girar, fijar. Con los tensores rápidos de Ø 30 y los tensores excéntricos de metal, podrás fijar las piezas de trabajo desde arriba y desde un lado, sin necesidad de llaves y en cuestión de segundos. Las placas adaptadoras, los ángulos adaptadores y los tornillos de tope te proporcionan los soportes para la sujeción horizontal y vertical, y el panel organizador (700 × 450 mm, chapa de acero con recubrimiento en polvo) con pasadores de sujeción mantiene todo a mano en la pared.

Este es el kit completo para la construcción metálica y la fabricación de utillajes: 6 tensores rápidos de Ø 30 mm, 4 tensores excéntricos con dos cojinetes giratorios, placas adaptadoras en tres versiones (200 × 60 mm, 180 × 40 mm con rosca M6, redondas de Ø 140 mm), ángulos adaptadores y tornillos de tope: las palancas son de fundición de aluminio, los cuerpos base de acero bruñido y las placas galvanizadas.

Así es como se utiliza

• Montaje de dispositivos: las placas adaptadoras definen los puntos de sujeción y los cierres rápidos permiten fijarlos sin herramientas; el dispositivo para el bastidor de uso recurrente se monta en cuestión de minutos y se desmonta con la misma rapidez.
• Ciclo de producción en serie: se gira la palanca excéntrica, la pieza encaja; se retrocede la palanca, se coloca la siguiente pieza; seis dispositivos de sujeción rápida permiten montar completamente incluso conjuntos de mayor tamaño.

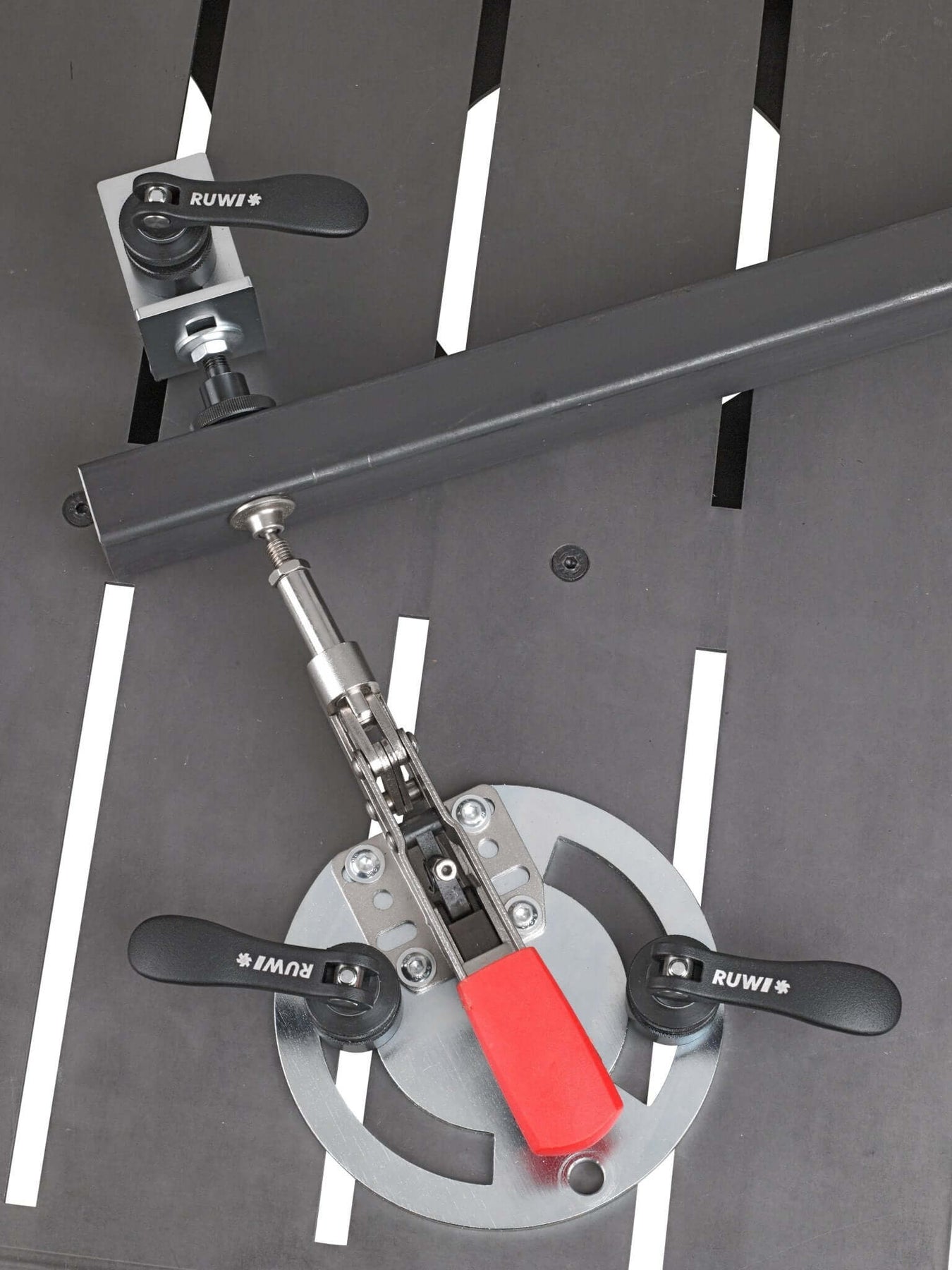

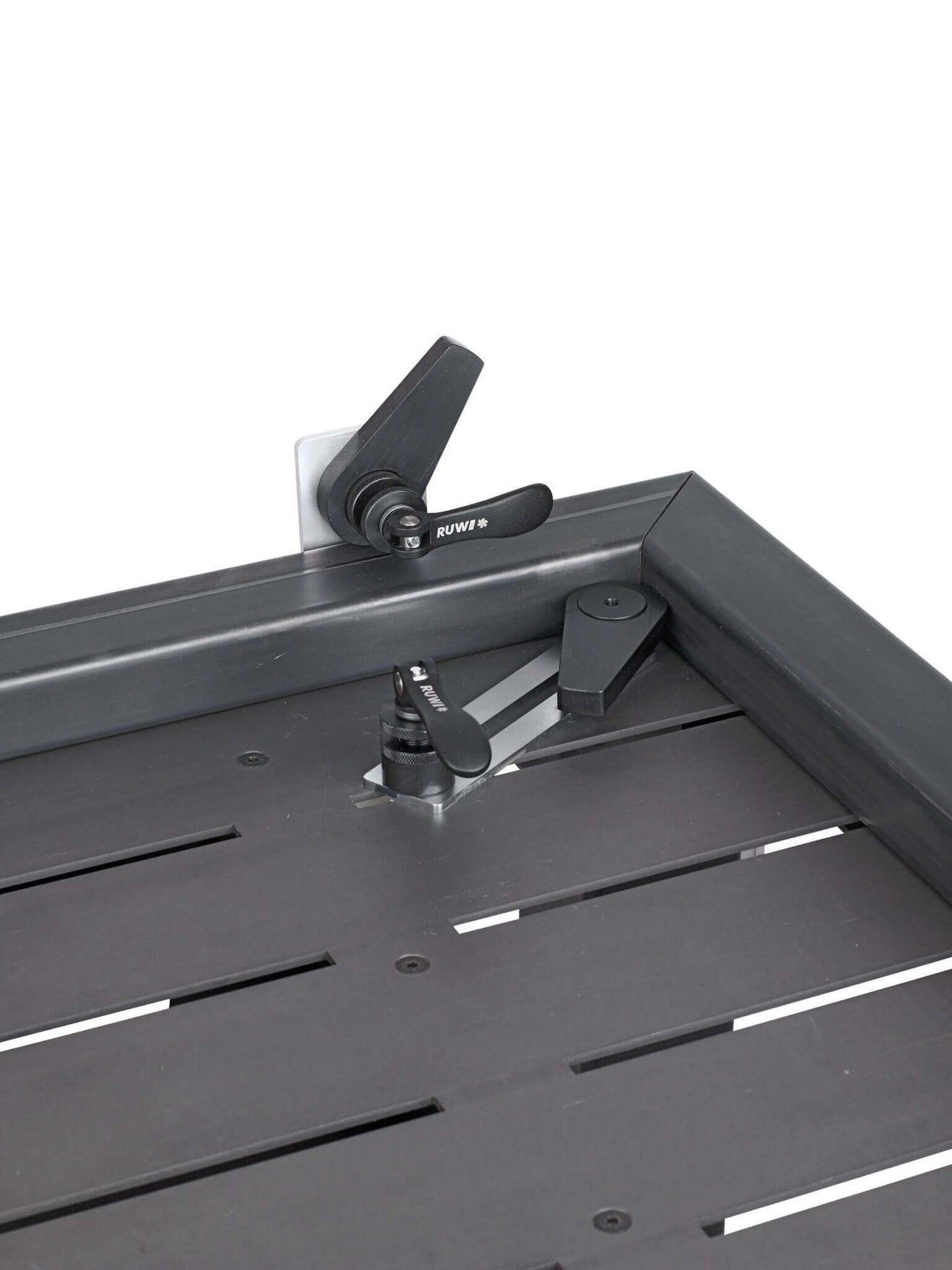

• Desde arriba y desde un lado: una placa redonda para sujetar por abajo y otra rectangular con rosca M6 para el punto de presión lateral; la pieza de trabajo queda fijada en ambas direcciones.

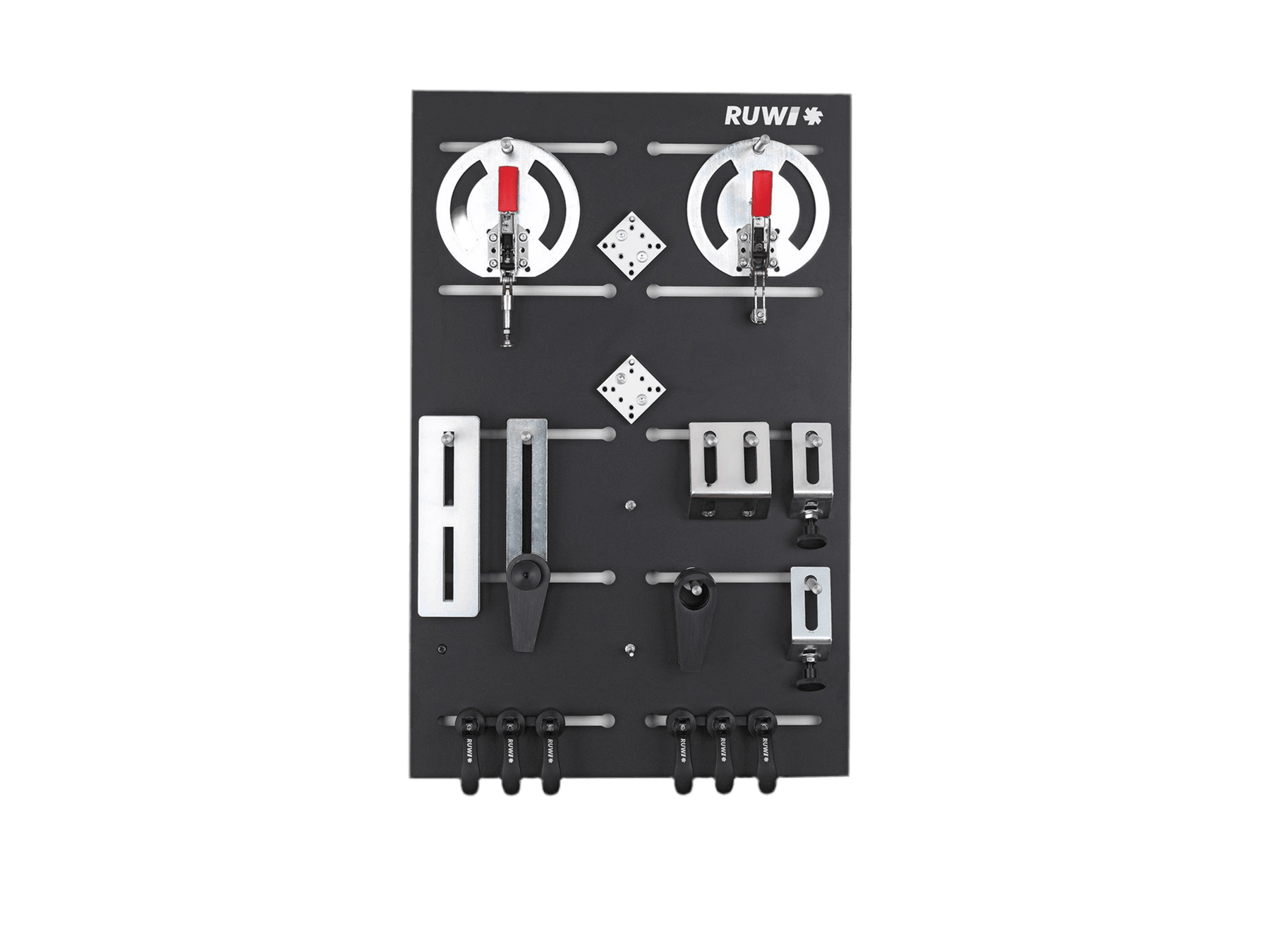

• Orden en la pared: cada pieza tiene su propio pasador en el panel junto a la mesa; el mango queda oculto, no hay nada entre las piezas de trabajo.

¿Queda bien con tu mesa?

El juego está diseñado para ranuras de 8 a 10 y se adapta a mesas de soldadura y montaje con este ancho de ranura, así como a mesas con perfiles de aluminio; lo único importante es la ranura, no el fabricante. Las mesas de RUWI compatibles son la mesa de soldadura elevadora con ranura y la mesa de soldadura con patas y ranura. El juego Premium para la rejilla de 20 mm ofrece la misma lógica para las mesas con rejilla perforada; para estructuras de perfiles más ligeras, está disponible el juego básico para ranura 8; los componentes individuales se muestran en la vista general de los sistemas de fijación rápida.

Descargas

• Instrucciones para el cierre rápido (PDF)
• Ficha técnica de los cierres rápidos (PDF)

Todos los detalles

Cierres rápidos y mecanismos
Cierres rápidos: 6 × Ø 30 mm, para ranuras de 8 a 10
Material: palanca excéntrica de aluminio fundido, cuerpo base de acero bruñido

Placas adaptadoras
Modelos: 200 × 60 mm, 180 × 40 mm (rosca M6), redonda de Ø 140 mm
Material: acero galvanizado

Panel organizador
Dimensiones: 700 × 450 mm
Modelo: chapa de acero con recubrimiento en polvo
