Juego de 2 pernos de sujeción Vario de 16 mm de diámetro

Breve descripción

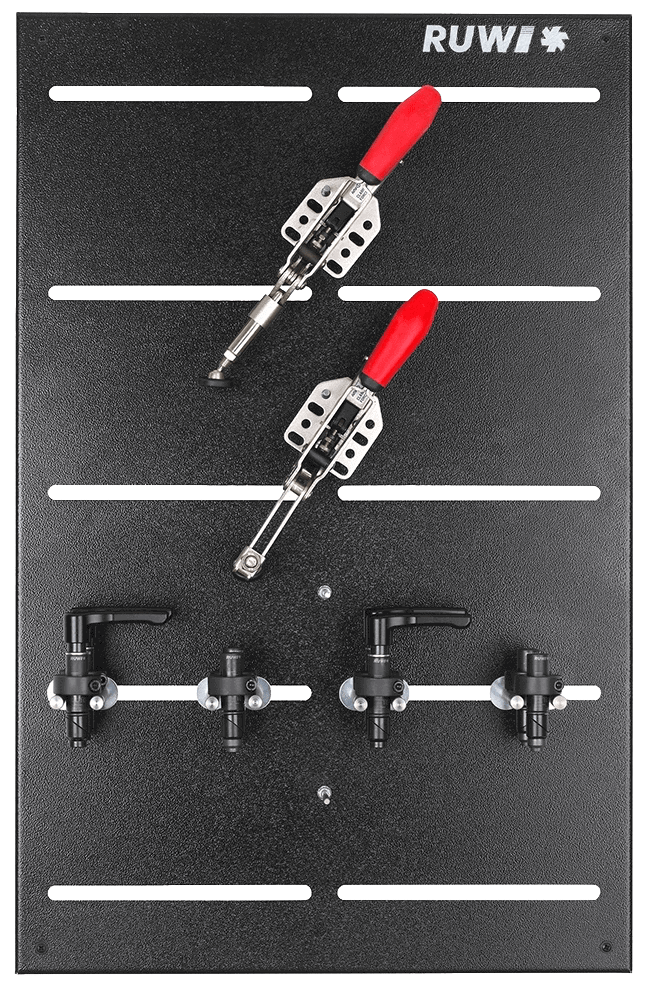

Con este kit podrás equipar tu mesa de soldadura con orificios de 16 mm para la sujeción. Incluye cuatro elementos de sujeción y un panel organizador: un dispositivo de sujeción horizontal y otro vertical, que se fijan en cada orificio mediante pernos de sujeción de Ø 16 mm, así como dos pernos de sujeción Vario: uno con palanca de sujeción para un cambio rápido de posición y otro con tornillo para una mayor fuerza de sujeción.

Los pernos de sujeción Vario se ajustan a la altura de la pieza de trabajo mediante una escala de medidas grabada con láser (rango de sujeción de 0 a 36 mm) y, de este modo, sujetan la pieza desde arriba. El tensor horizontal sujeta desde un lado, mientras que el tensor vertical lo hace desde arriba; ambos cuentan con compensación de carrera para piezas con tolerancias. De este modo, puedes montar posiciones de sujeción para trabajos de soldadura, fijación y montaje, y cambiarlas rápidamente. El panel de pared con pasadores de sujeción mantiene todas las piezas a mano.

El juego está diseñado para mesas de soldadura con orificios de 16 mm y un grosor de material de al menos 4 mm. Las abrazaderas verticales y horizontales individuales las encontrarás en la sección «Abrazaderas, abrazaderas verticales y horizontales». Para las mesas de perfiles de aluminio con ranura, existe el juego de sistema de sujeción para ranura.

Posibles aplicaciones

• Sujetar las piezas de trabajo en mesas de soldadura con orificios de 16 mm desde el lateral y desde arriba
• Ajustar el perno de sujeción Vario a la altura de la pieza de trabajo mediante la escala de medidas grabada con láser (de 0 a 36 mm)
• Palanca de sujeción para un cambio rápido, tornillo para una gran fuerza de sujeción
• Sujetadores horizontales y verticales con compensación de carrera para piezas con tolerancia
• El panel de pared con pasadores de sujeción mantiene los tensores a mano, tanto al soldar como al grapar y montar

Descargas

RUWI Catálogo de Steel Line (PDF)

Todos los detalles

Panel organizador «
» Dimensiones: 700 × 450 mm
Material: chapa de acero con recubrimiento en polvo

Sistema de sujeción «
» Tensores: tensores horizontales y verticales con pernos de sujeción (Ø 16 mm en el modelo RUWI27800, Ø 28 mm en el modelo RUWI27801)
Pernos de sujeción Vario: Ø 16 mm, rango de sujeción de 0 a 36 mm, altura total de 78 / 109 mm en el modelo RUWI27800; Ø 28 mm, rango de sujeción de 0 a 75 mm, altura total de 129 / 168 mm en el modelo RUWI27801

Sistema de sujeción
Patrón de orificios: Ø 16 mm o Ø 28 mm según el modelo (espesor del material a partir de 4 mm)
