Perno de sujeción Vario de ø 28

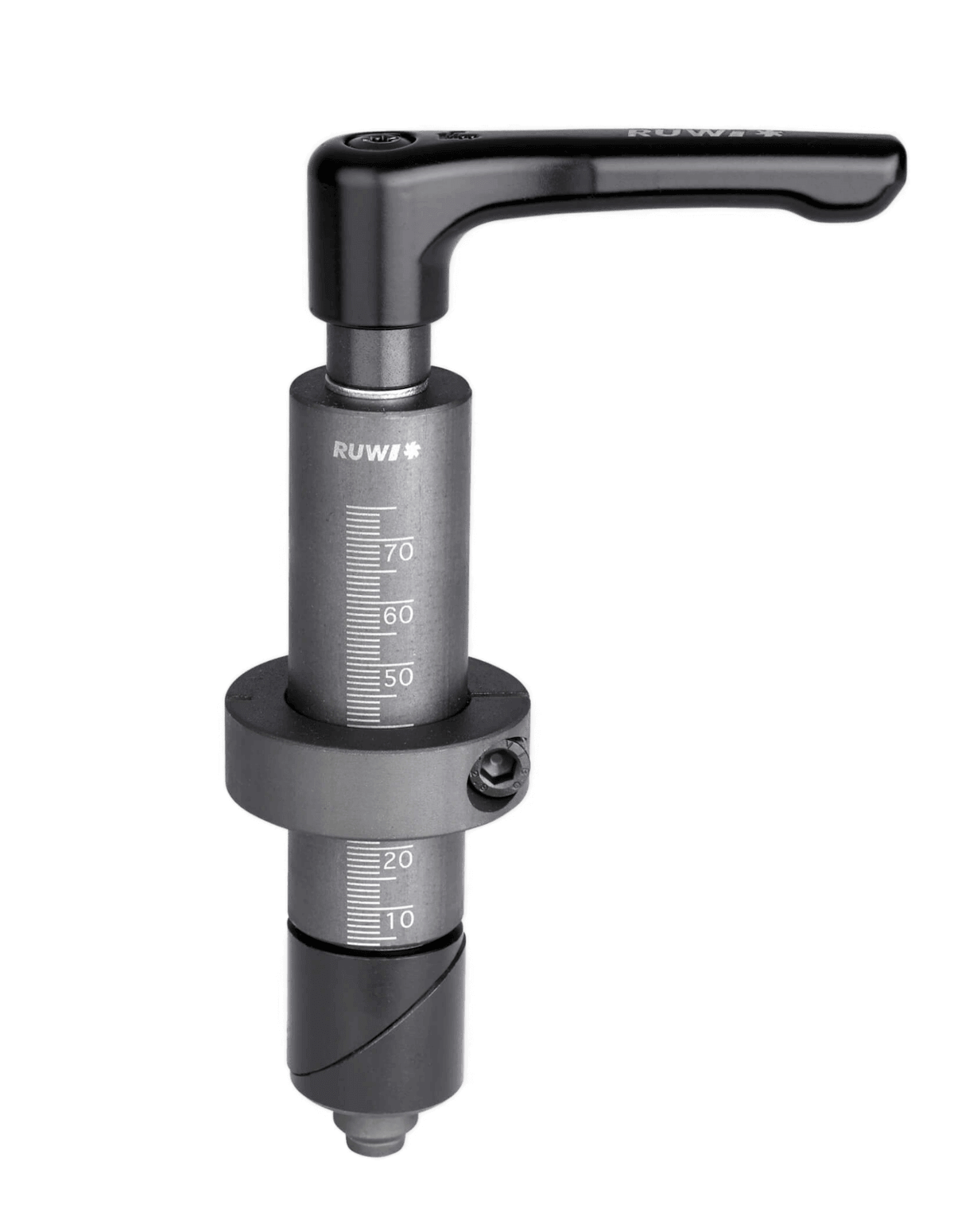

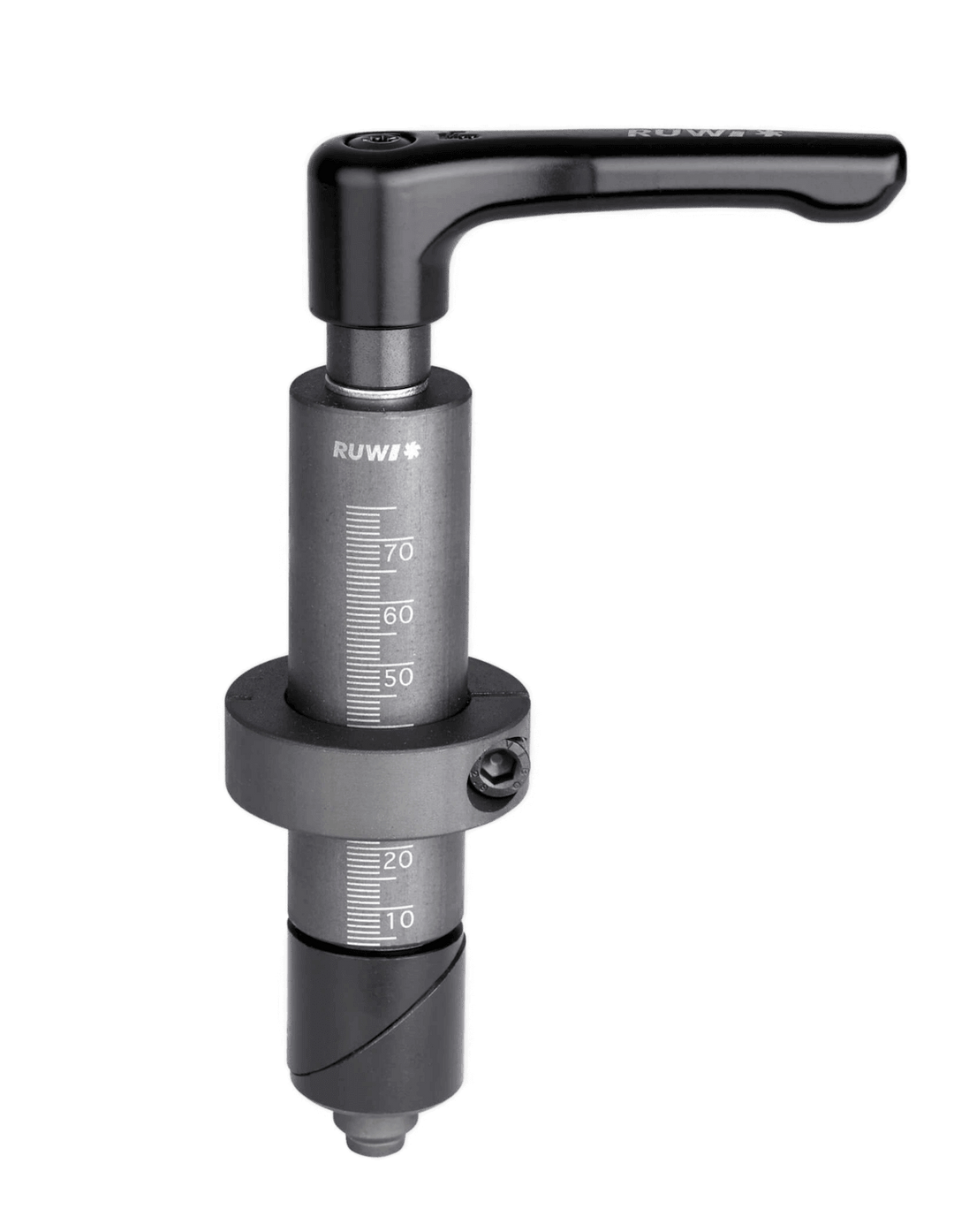

El perno de sujeción Vario de Ø 28 mm te ofrece un punto de sujeción y tope regulable en altura para mesas de soldadura y placas de sujeción con una rejilla de orificios de 28 mm (a partir de un espesor de material de 4 mm). Mediante el anillo de ajuste, puedes regular la altura de forma continua de 0 a 75 mm y leerla directamente en la escala de medidas grabada con láser; de este modo, fijas uno o varios elementos de tope de diferentes grosores de un solo movimiento. El perno de centrado y el anillo de ajuste son de acero fosfatado, mientras que el perno de sujeción está bruñido.

Así es como se utiliza

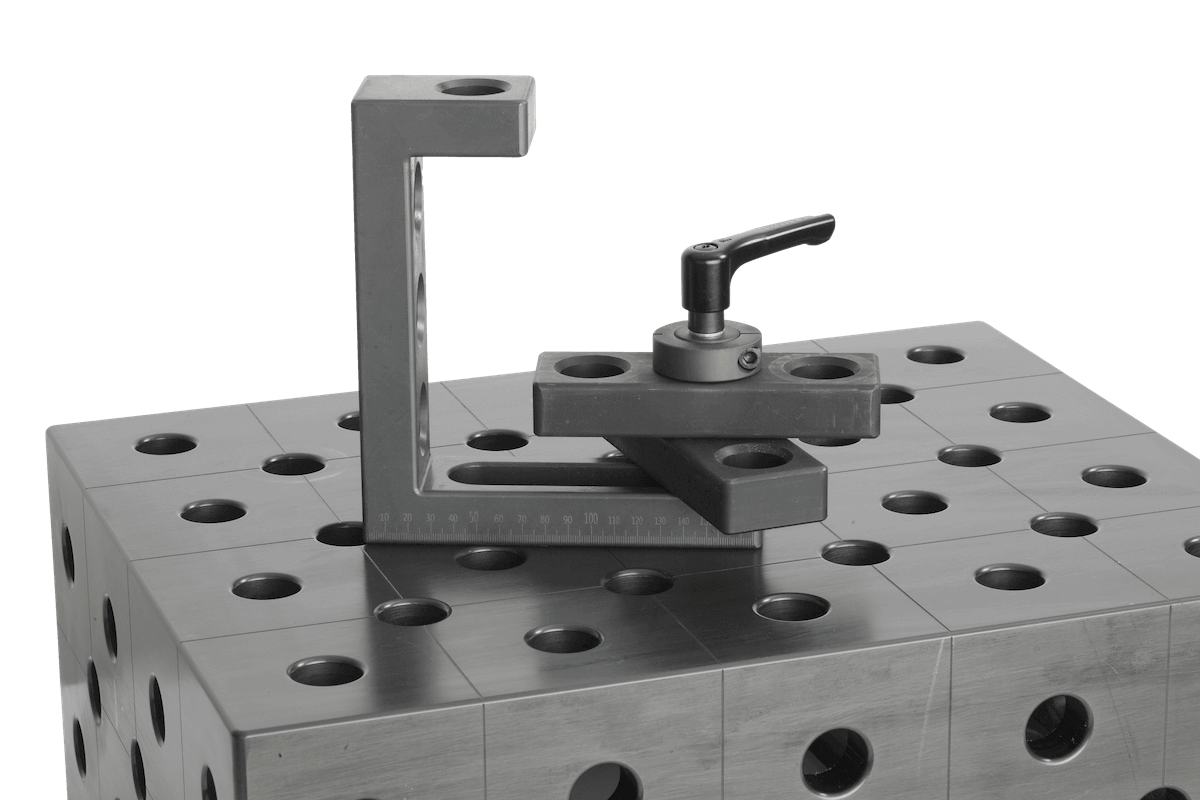

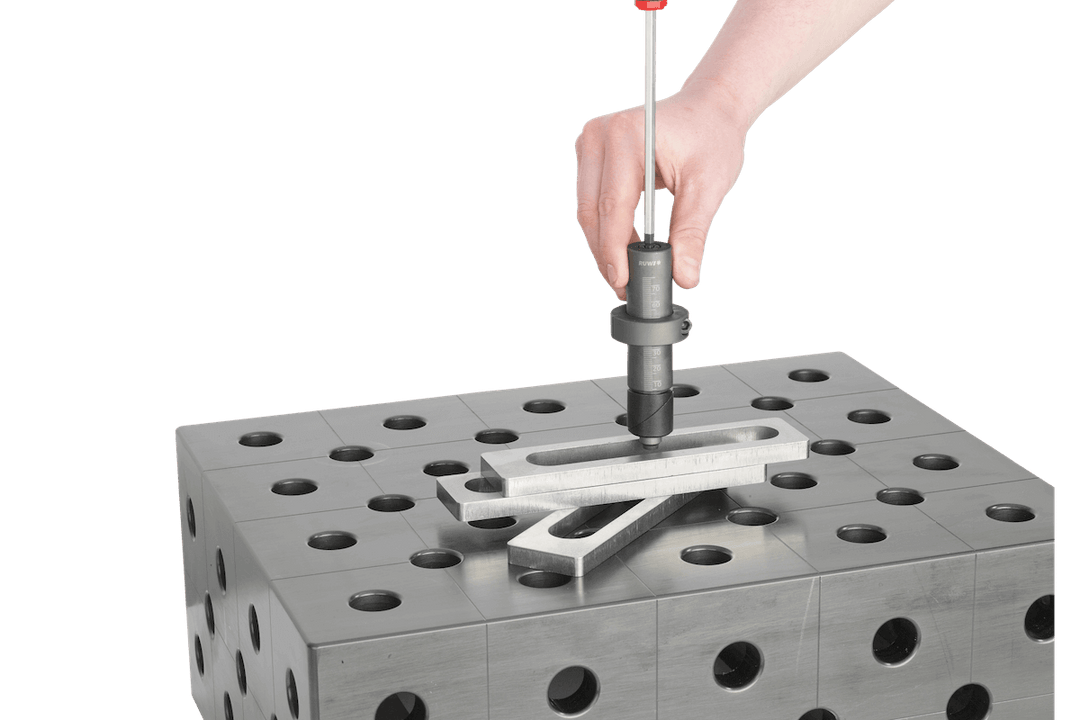

• Sujeción a medida: gira el anillo hasta la altura de la pieza de trabajo, introduce el perno en el orificio; el amplio rango de sujeción de 75 mm permite sujetar incluso conjuntos gruesos y topes apilados.
• Reproduzierbar einstellen: die Skala macht jede Höhe wiederholbar – beim nächsten gleichen Teil drehst du auf denselben Wert.

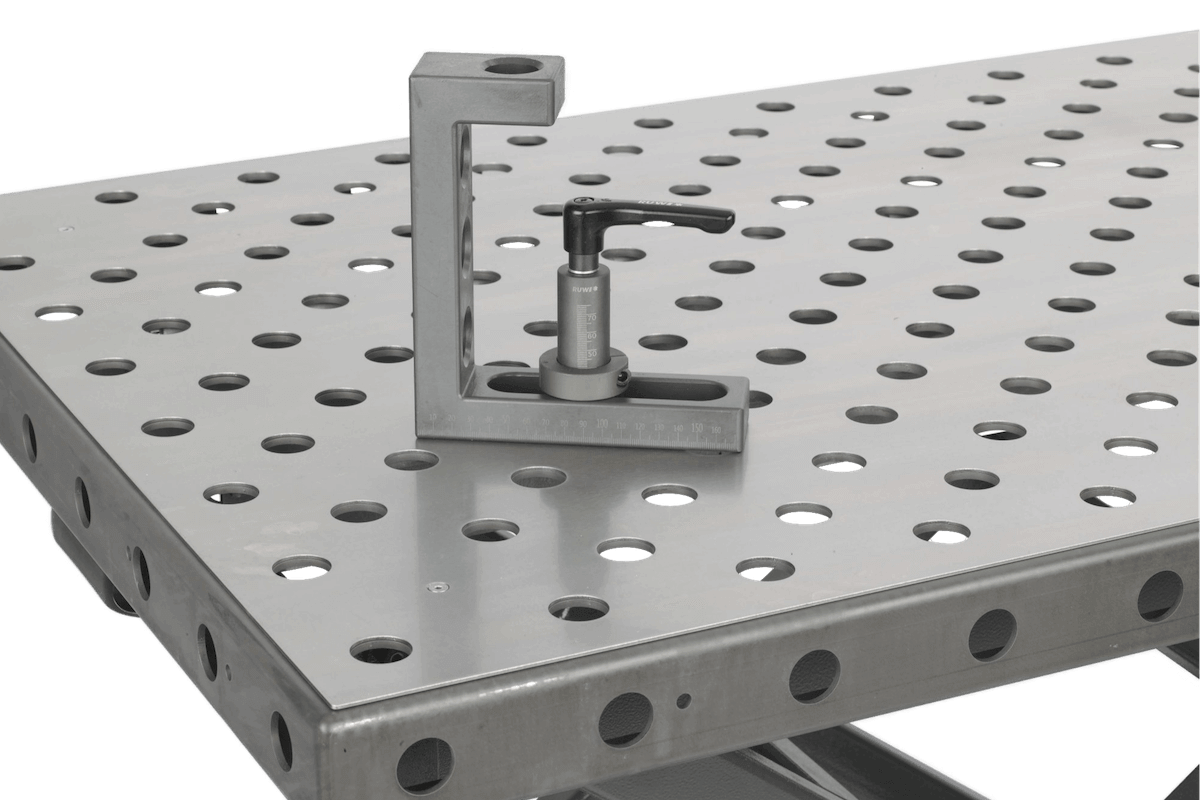

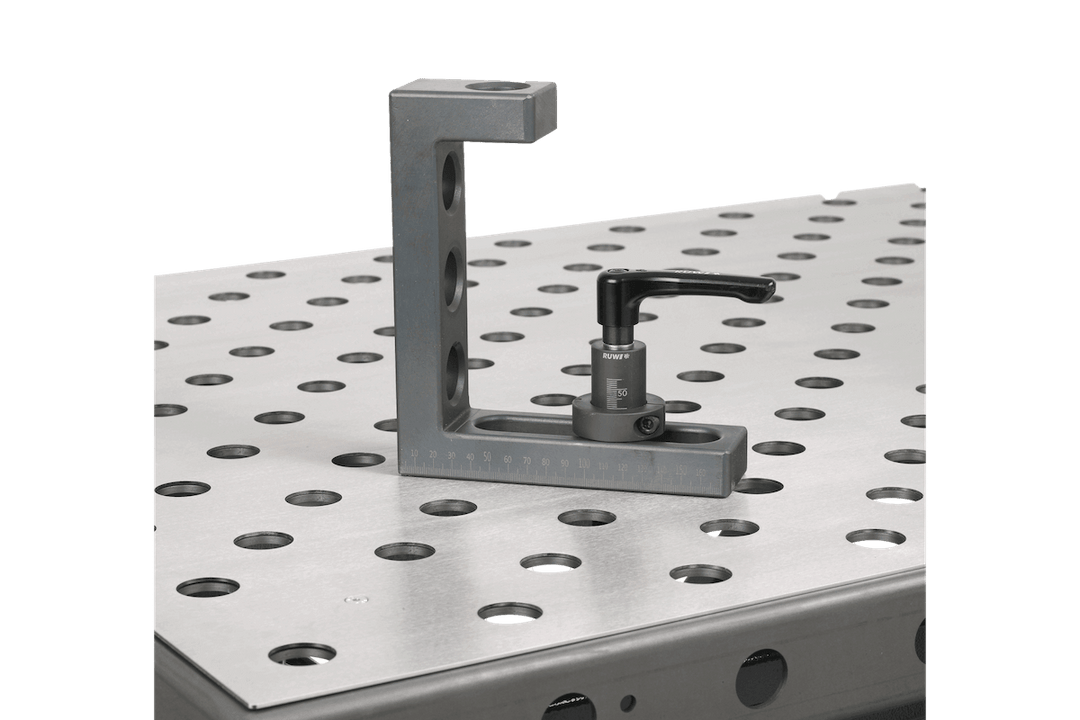

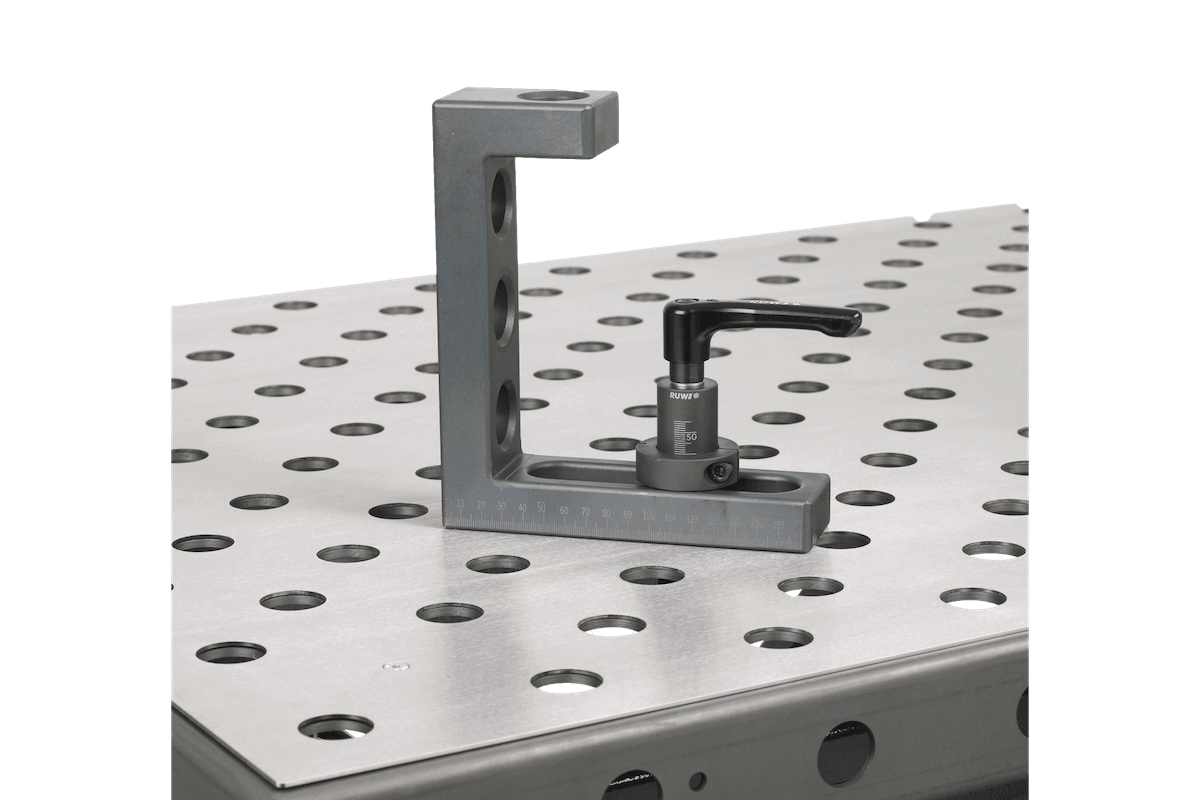

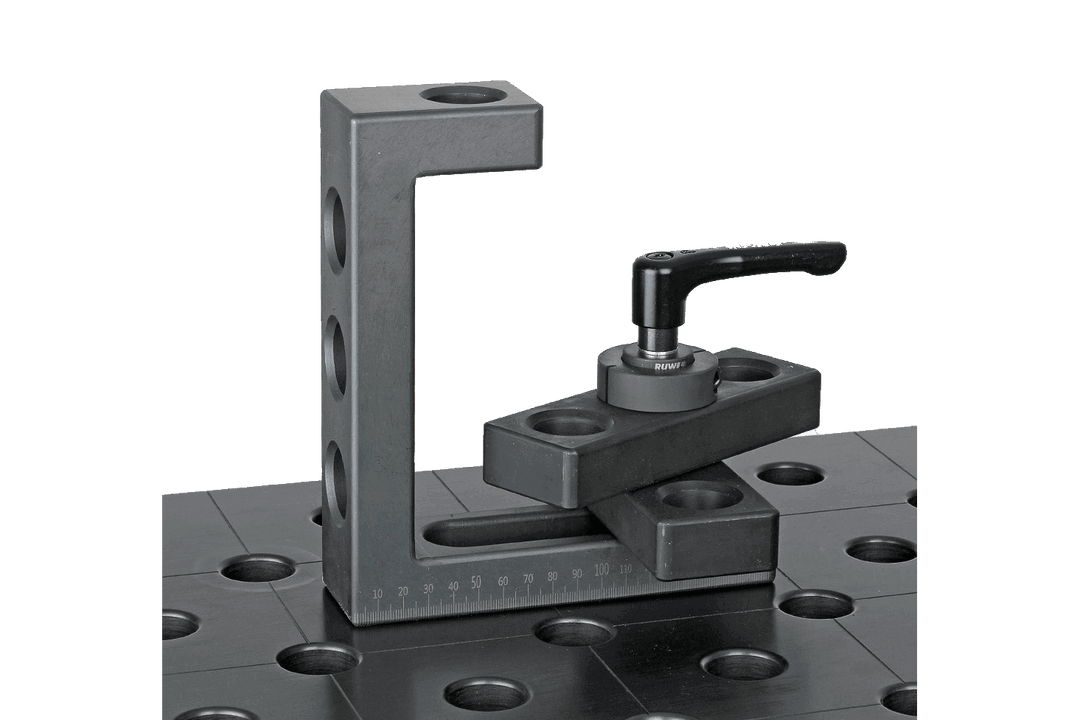

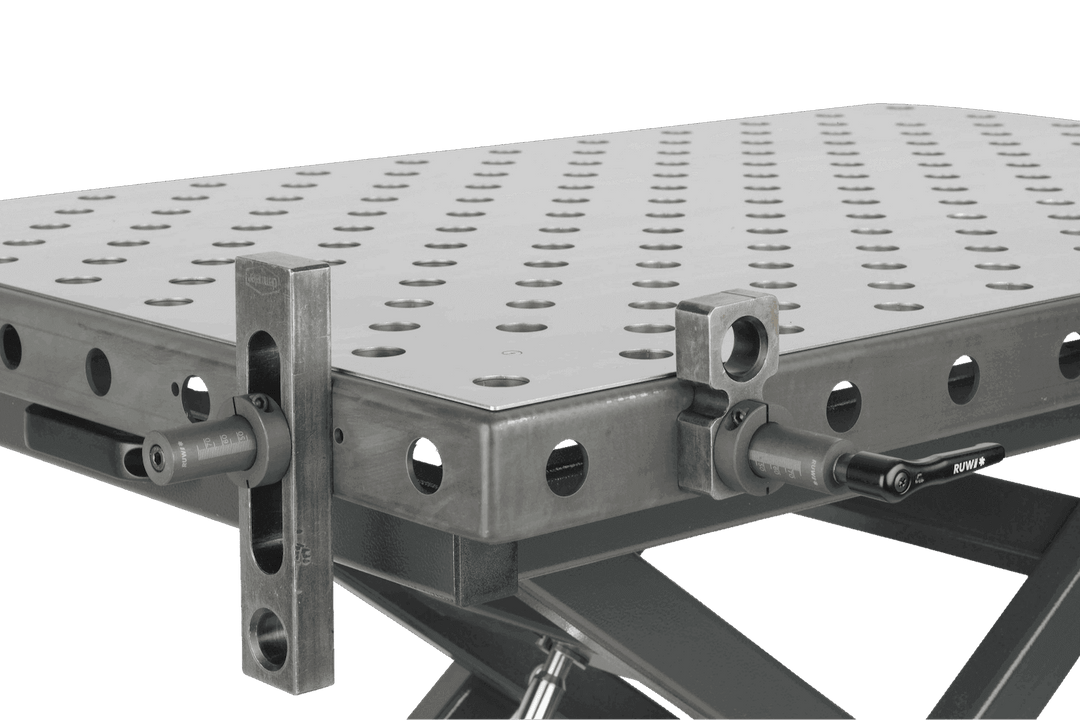

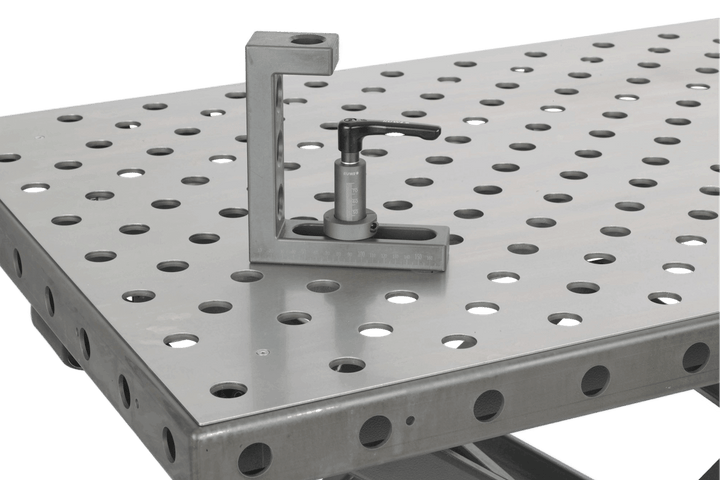

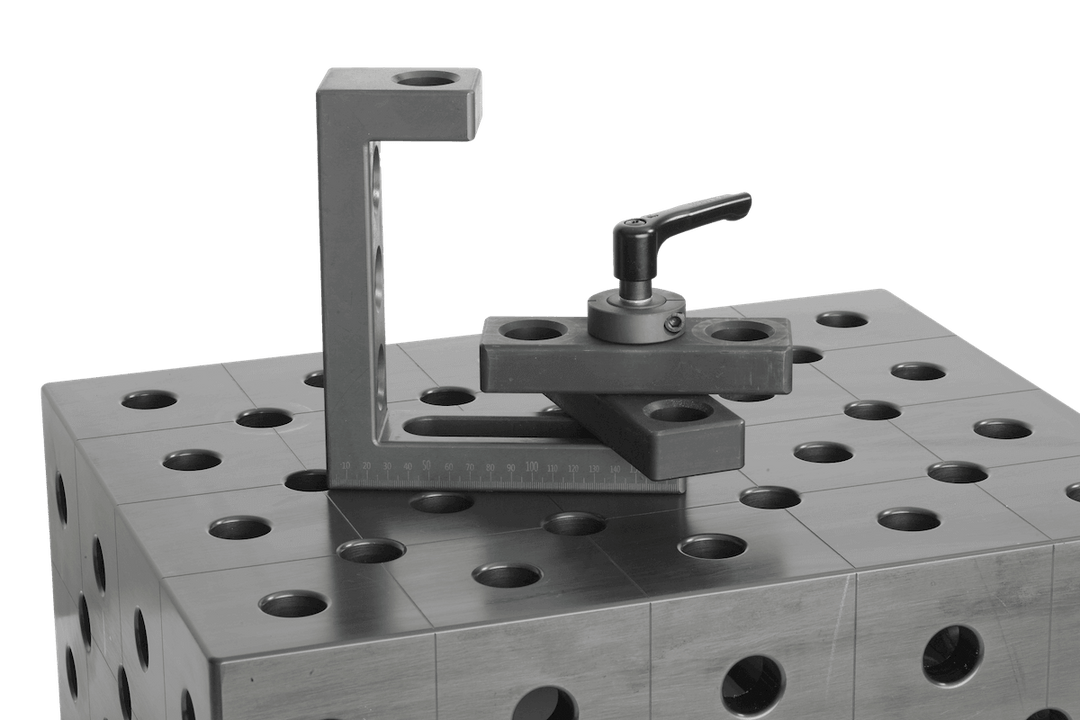

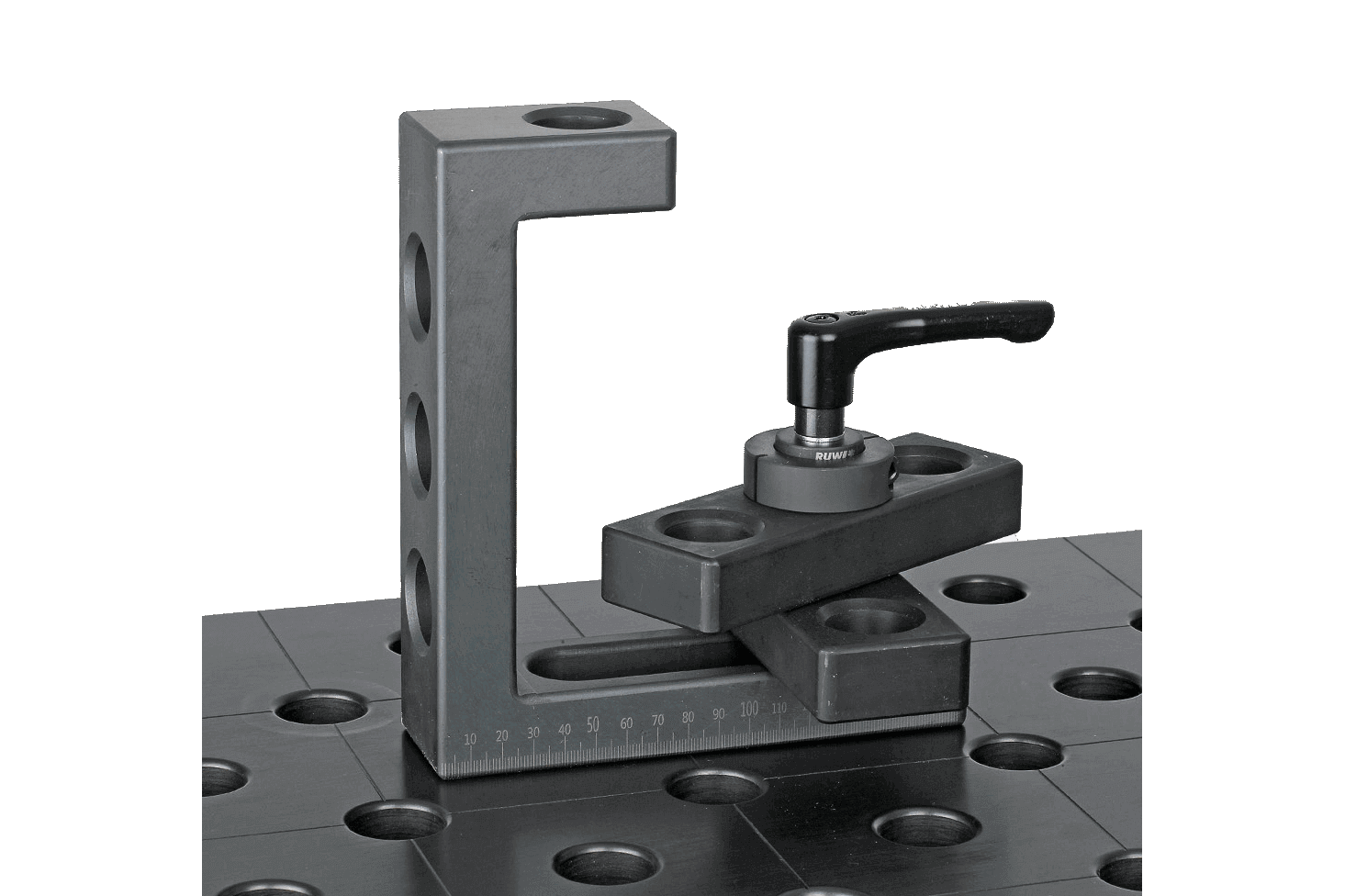

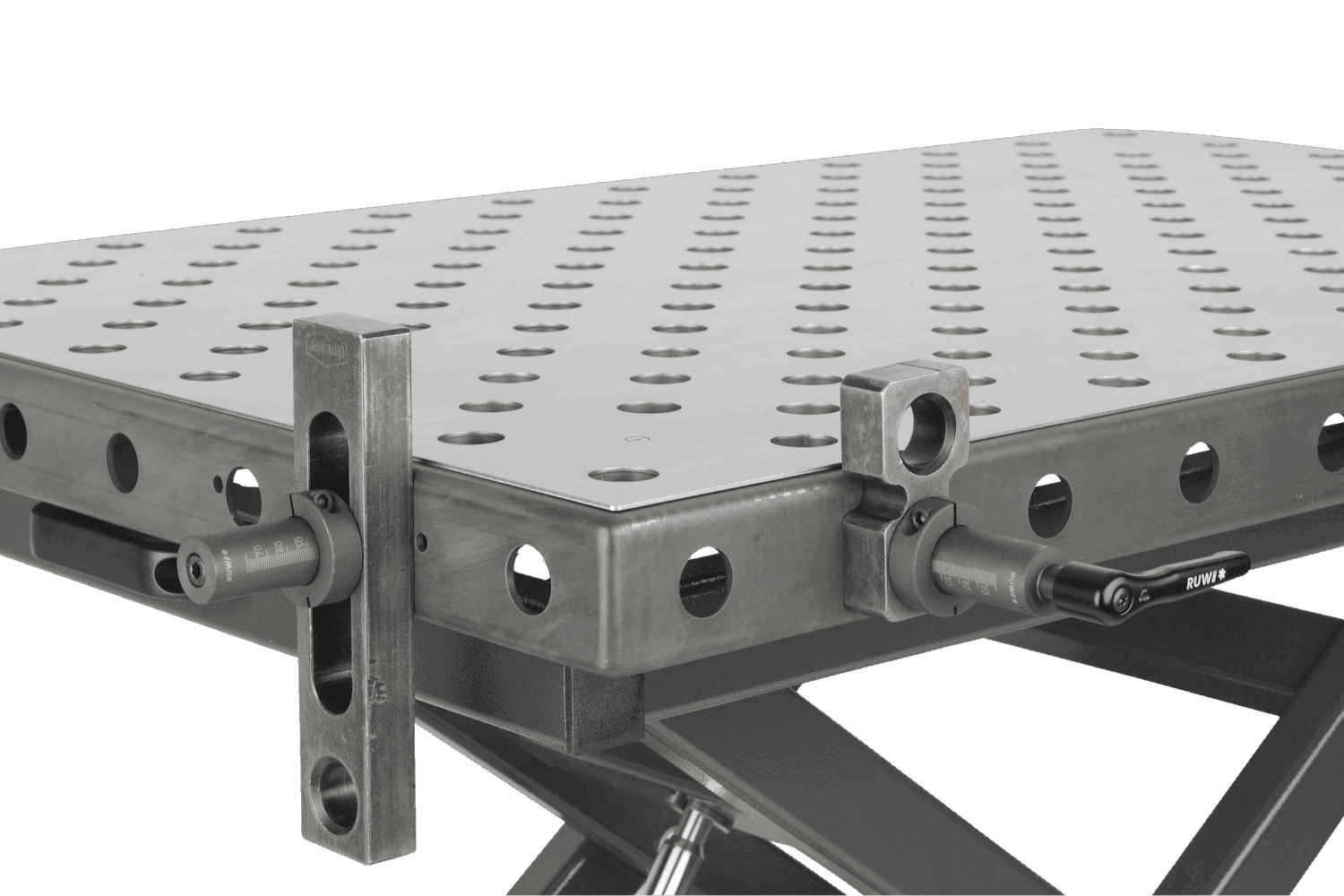

• Fijación de los topes: en la mesa de soldadura, el perno mantiene los topes y los elementos de sujeción en su sitio, incluso cuando la pieza de trabajo ejerce presión contra ellos.

¿Queda bien con tu mesa?

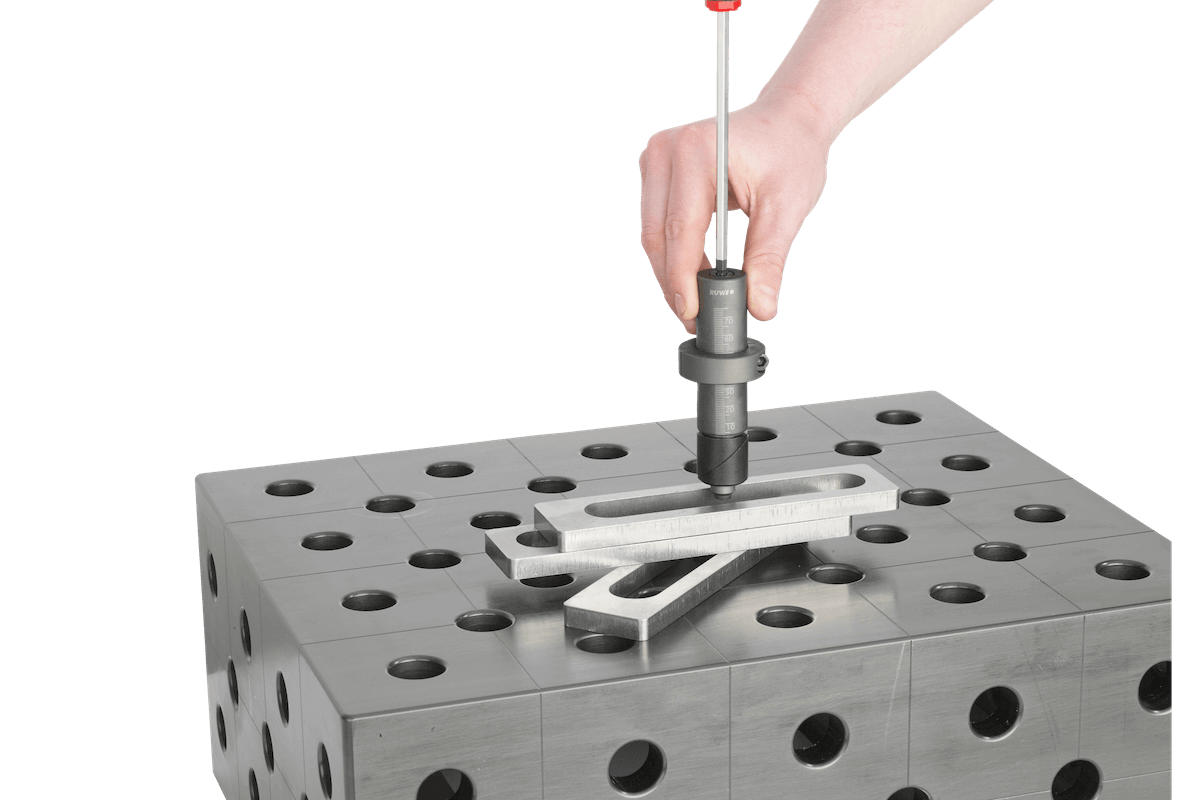

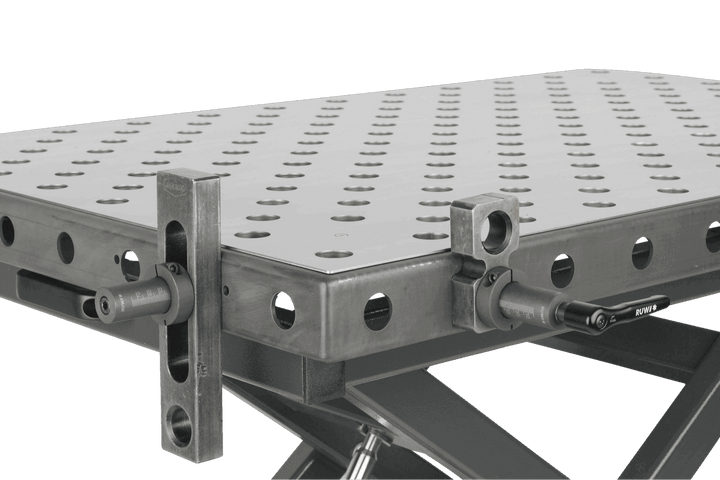

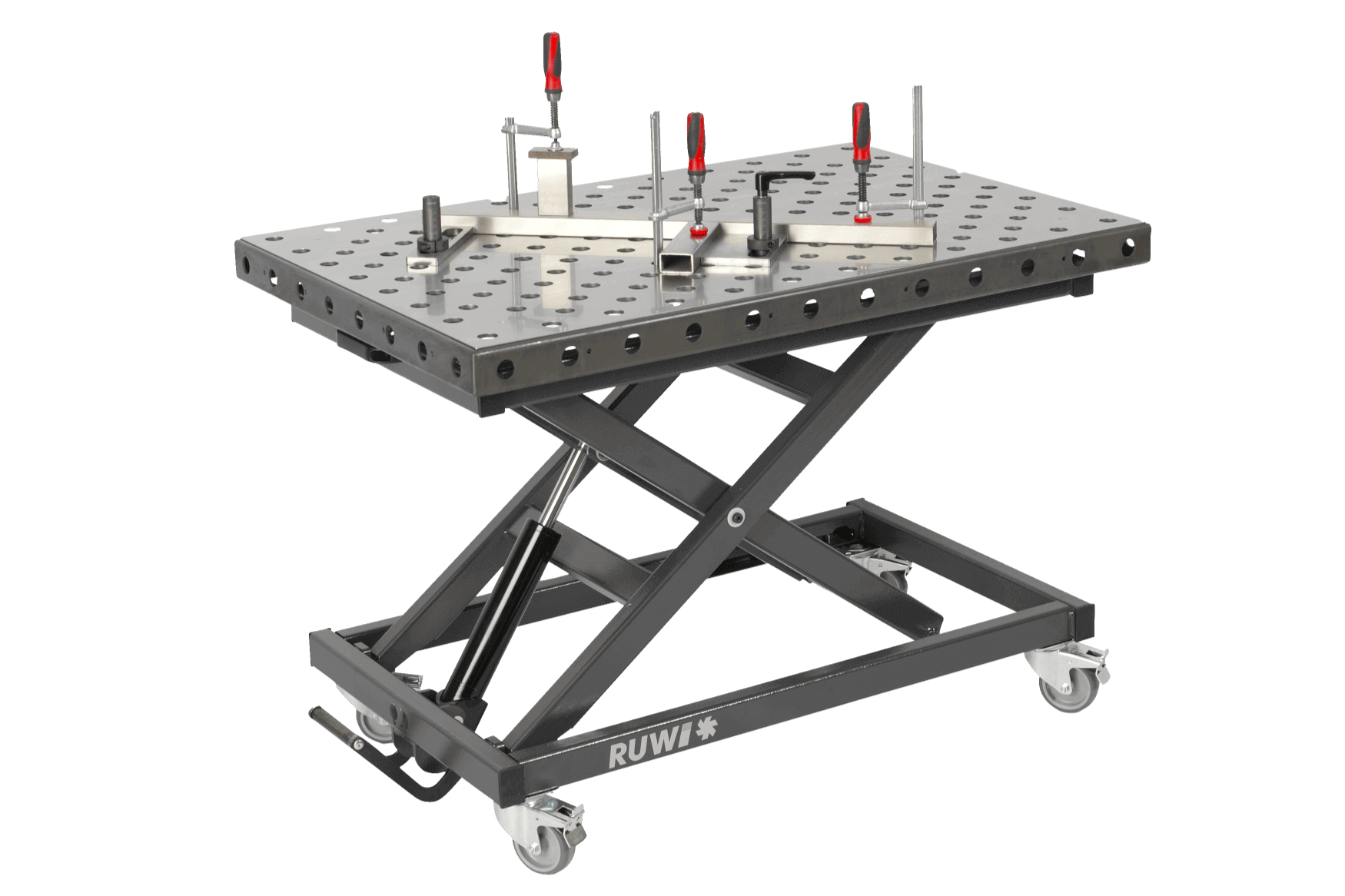

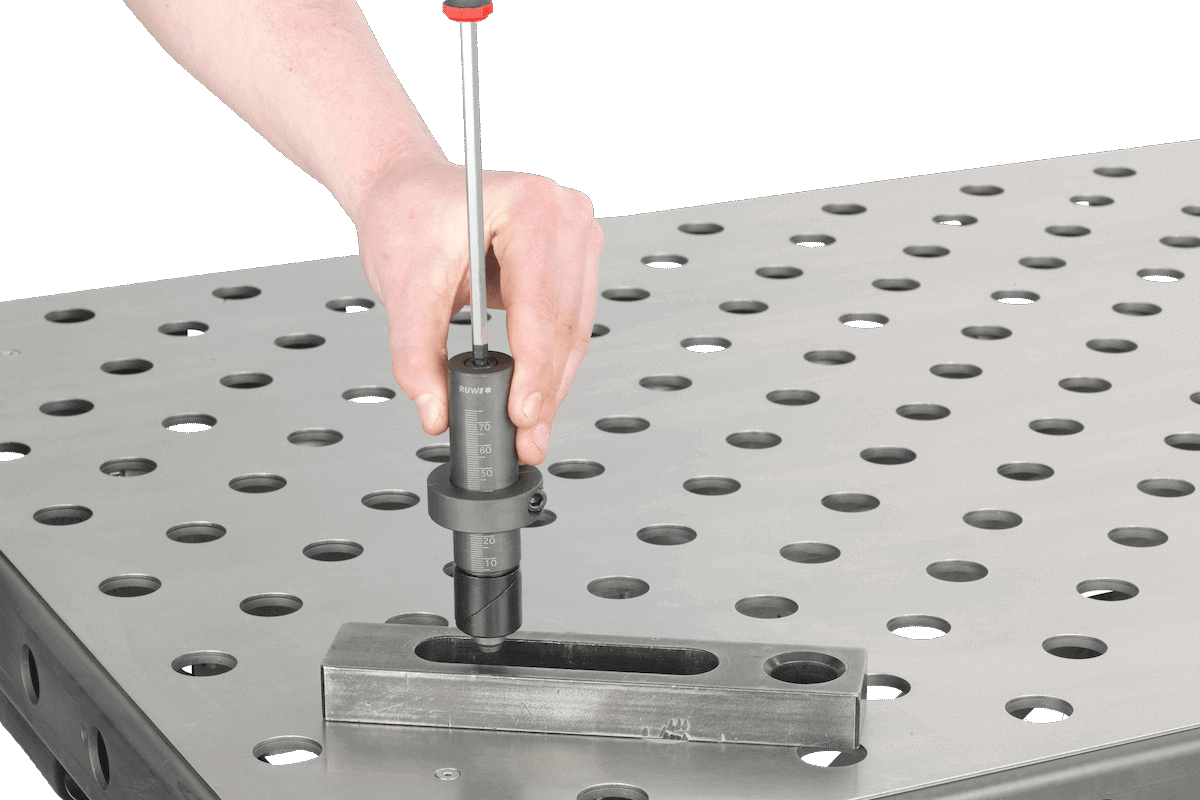

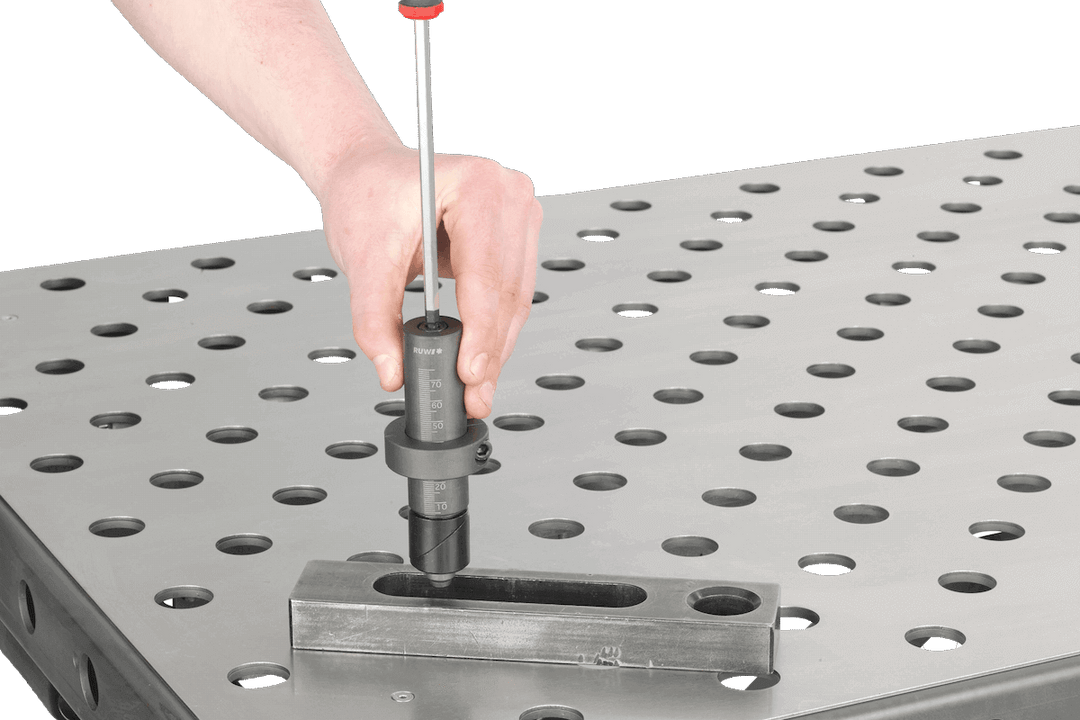

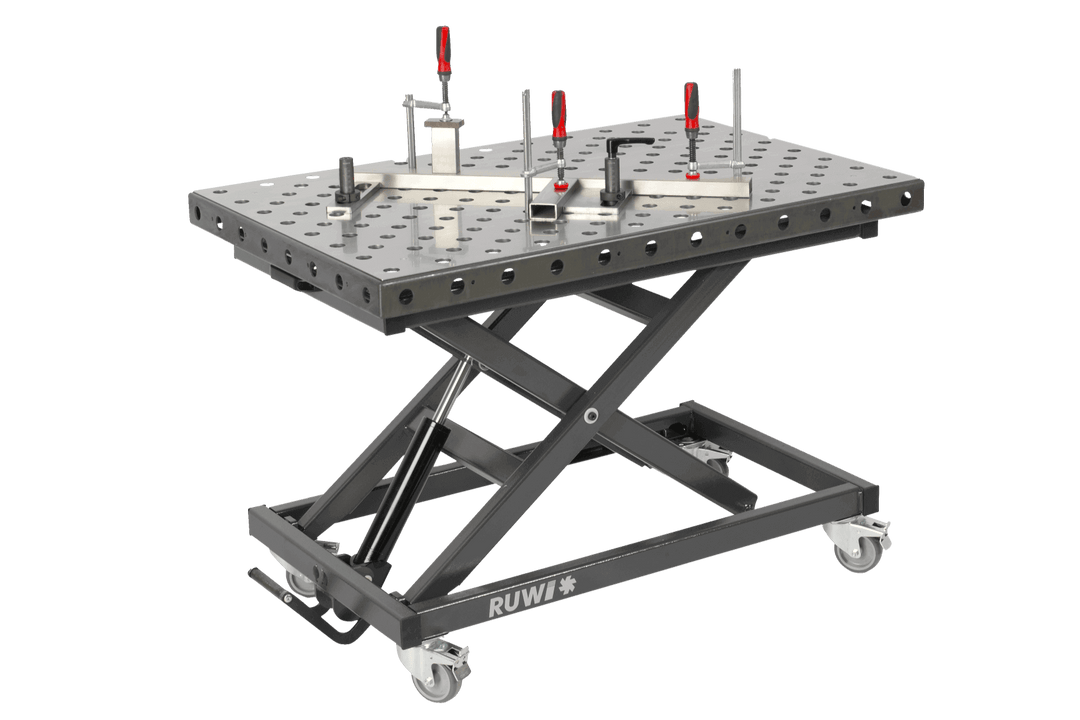

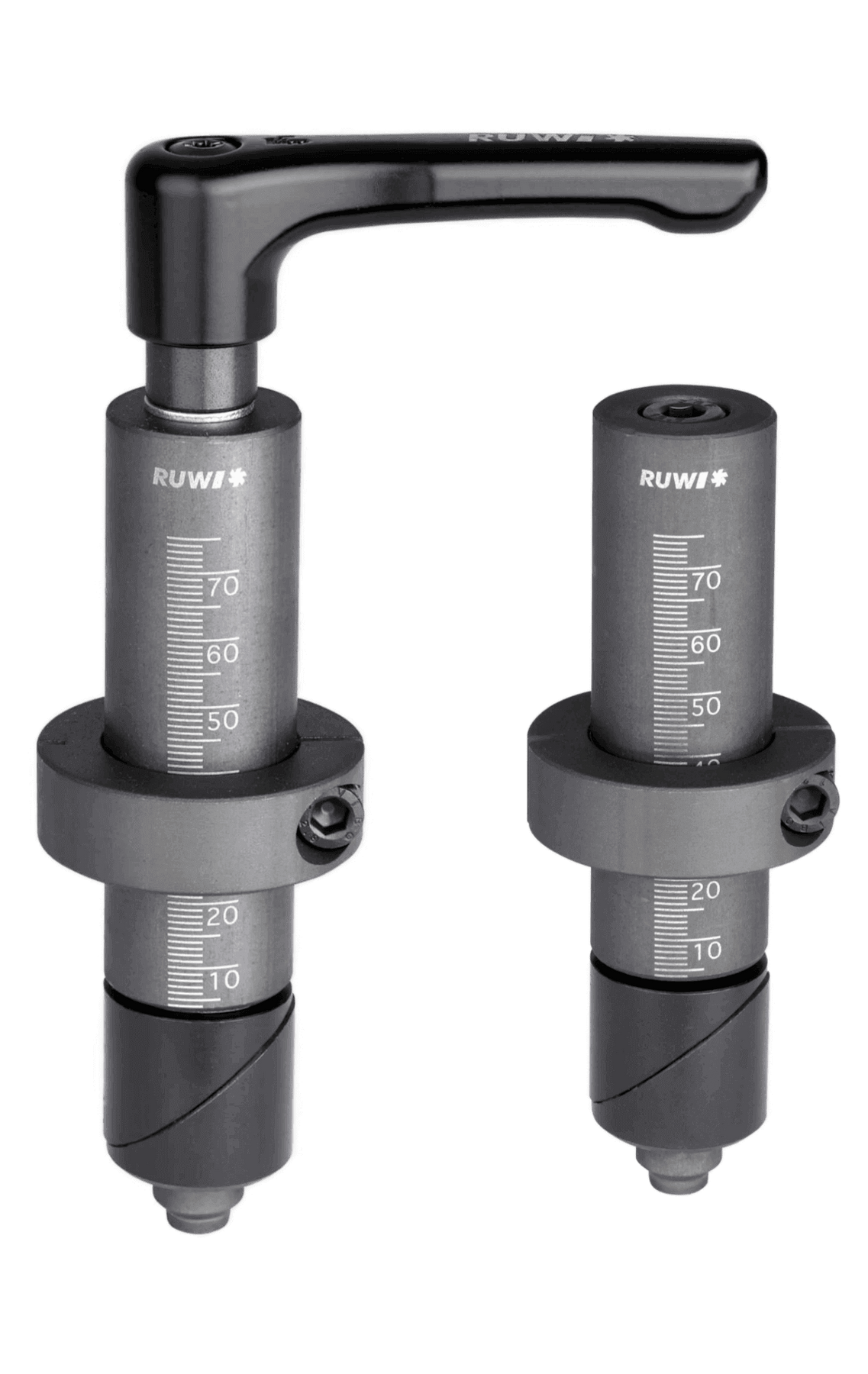

Al realizar el pedido, debes elegir el sistema de fijación: el modelo S con tornillo (altura total de 129 mm) queda fijado una vez ajustado; el modelo K con palanca de sujeción de zinc fundido a presión (168 mm) se suelta y se desplaza sin necesidad de herramientas. En las mesas « RUWI », el perno es compatible con la mesa de soldadura, la mesa elevadora y la mesa con patas con placa perforada de Ø 28; para la rejilla de 16 mm existe el perno de sujeción Vario de Ø 16 (0–36 mm). En la tabla resumen se muestran las abrazaderas y los tensores verticales y horizontales.

Todos los detalles

Dimensiones
Rango de sujeción: continuo, de 0 a 75 mm

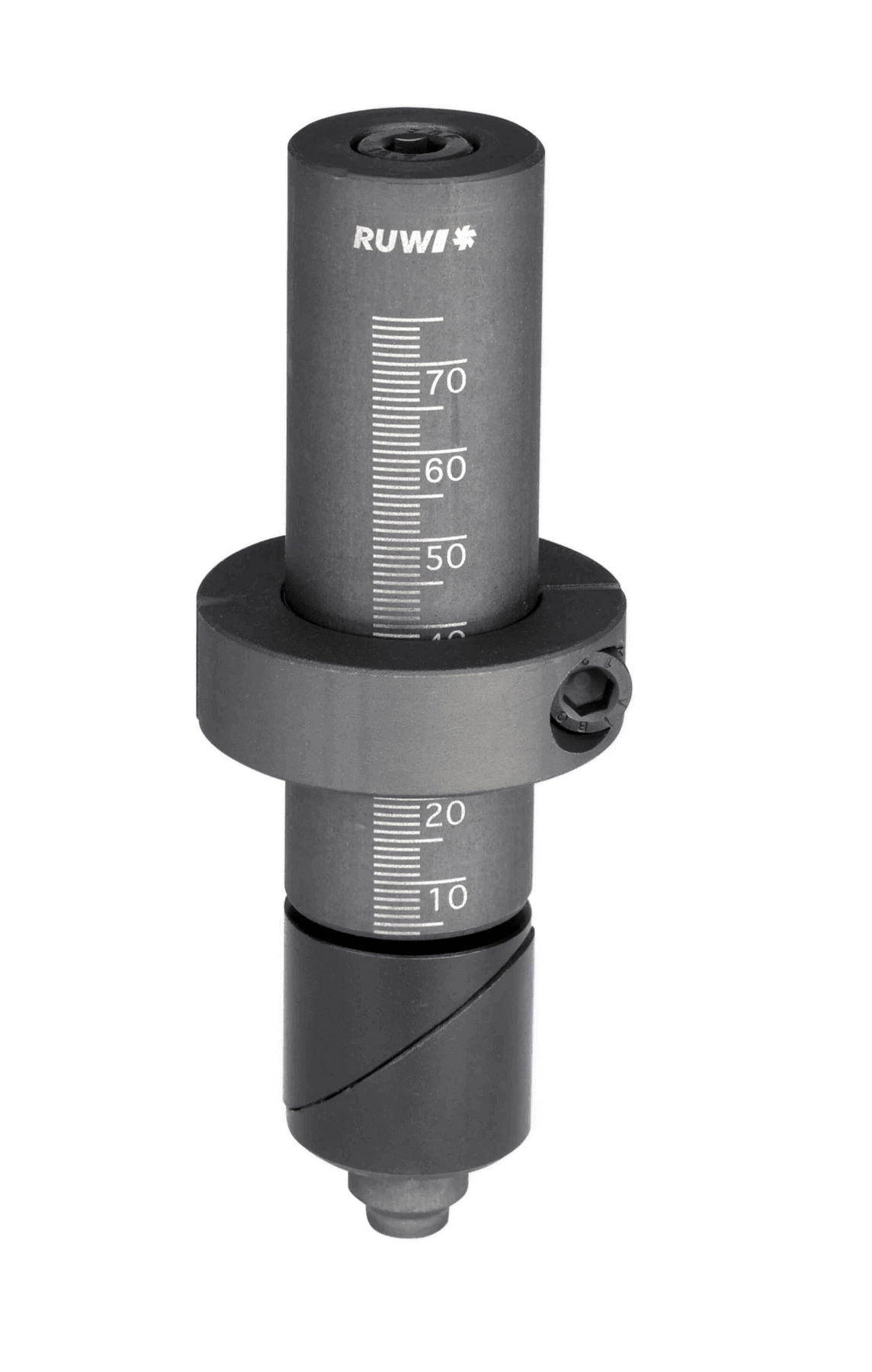

Altura total: 129 mm (RUWI27167, con tornillo) o 168 mm (RUWI27168, con palanca de sujeción)
Peso: aprox. 570 g (RUWI27167) o aprox. 710 g (RUWI27168)
Escala: escala de medición grabada con láser

Material
Pasador de centrado y anillo de ajuste: acero fosfatado
Pasador de sujeción: acero bruñido
Palanca de sujeción: zinc fundido a presión (RUWI27168)

Sistema de sujeción
Malla de orificios: Ø 28 mm (espesor mínimo del material: 4 mm)
