Sujetador vertical con placa adaptadora y perno de sujeción de 16 mm de diámetro

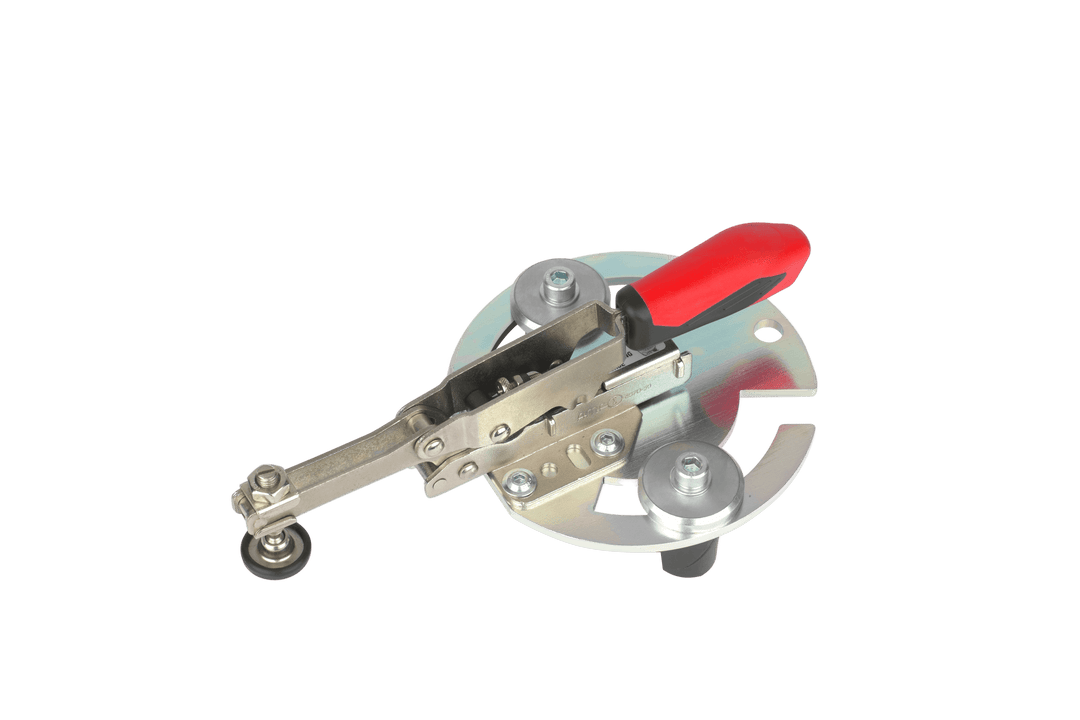

La abrazadera vertical « RUWI » con placa adaptadora sujeta la pieza de trabajo desde arriba sobre la mesa de soldadura; este modelo es para la rejilla de orificios de 16 mm. Se fija mediante dos pernos de sujeción en los orificios de 16 mm de las mesas de soldadura y las placas de sujeción, y se aprieta con una llave Allen; dos puntos de anclaje lo mantienen inmóvil, incluso cuando actúan fuerzas laterales. La placa adaptadora redonda (Ø 140 mm) con orificios alargados te permite colocar libremente el punto de presión.

La placa articulada del husillo se adapta perfectamente incluso a superficies inclinadas, y la presión de contacto se puede ajustar. La compensación de carrera admite espesores de material de hasta 40 mm, de los cuales 35 mm de forma automática sin necesidad de reajustes; con un rango de sujeción de 40 mm y una longitud de 244 mm, el dispositivo de sujeción se adapta cómodamente a placas, marcos y piezas sueltas.

Así es como se utiliza

• Para sujetar la pieza mientras se realiza la soldadura de fijación: la pieza debe quedar bien apoyada sobre la placa, y ambas manos deben permanecer en el soplete y el material de aportación.
• Sujeción de piezas inclinadas y con irregularidades: el plato articulado se adapta perfectamente al contorno; la presión se aplica verticalmente sobre la pieza de trabajo, no sobre el borde.
• Series sin necesidad de reajustes: la compensación automática de carrera de 35 mm se adapta a los cambios en el grosor del material: abrir la palanca, cambiar la pieza y cerrar la palanca.
• Ajuste libre del punto de presión: los orificios alargados de la placa adaptadora permiten deslizar el tensor de forma continua entre los orificios de la rejilla; así, la presión se aplica directamente sobre la junta, y no a su lado.

¿Se adapta a tu mesa de soldadura?

Los dos pernos de sujeción de Ø 16 mm son compatibles con mesas de soldadura y placas de sujeción con una rejilla de orificios de 16. Para la rejilla de Ø 28 de las mesas de soldadura « RUWI », existe el mismo modelo en versión de Ø 28; si basta con un único punto de anclaje, la versión con un solo perno de sujeción es la solución más compacta.

El tensor horizontal ejerce presión lateral contra un tope; las mesas de soldaduraRUWI ofrecen una visión general de los dispositivos de sujeción y las mesas.

Todos los detalles

Dimensiones
Longitud: 244 mm
Placa adaptadora: Ø 140 mm
Peso propio: aprox. 1,2 kg

Función
Rango de sujeción: 40 mm
Compensación de carrera: hasta 40 mm, automática hasta 35 mm

Sistema de sujeción
Pernos de sujeción: 2 × Ø 16 mm (RUWI21149) o 2 × Ø 28 mm (RUWI21152)
Malla de orificios: Ø 16 mm u Ø 28 mm según el modelo (material a partir de 4 mm)
