Name: Exzenterspanner mit Adapterplatte und Klemmbolzen ø 16 mm und ø 28 mm
Brand: RUWI
SKU: RUWI21146
Price: 50.68 EUR
Availability: InStock

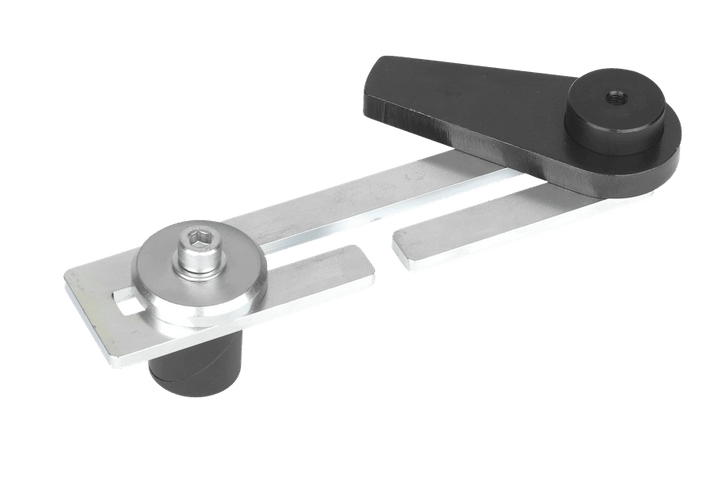

Brida excéntrica RUWI con placa adaptadora y perno de apriete, aislado

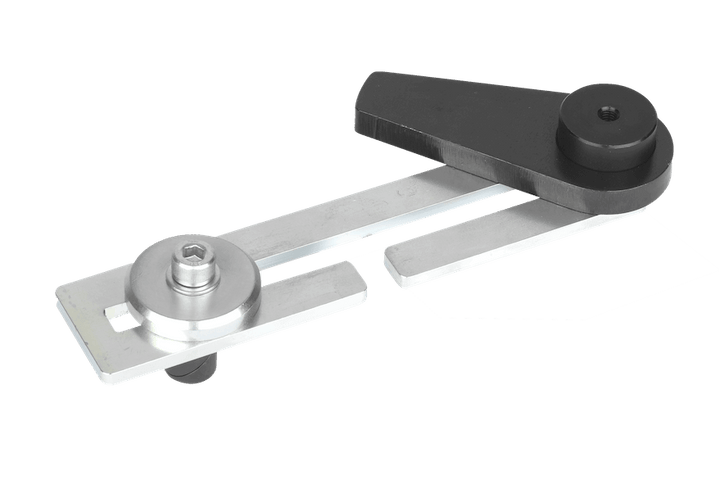

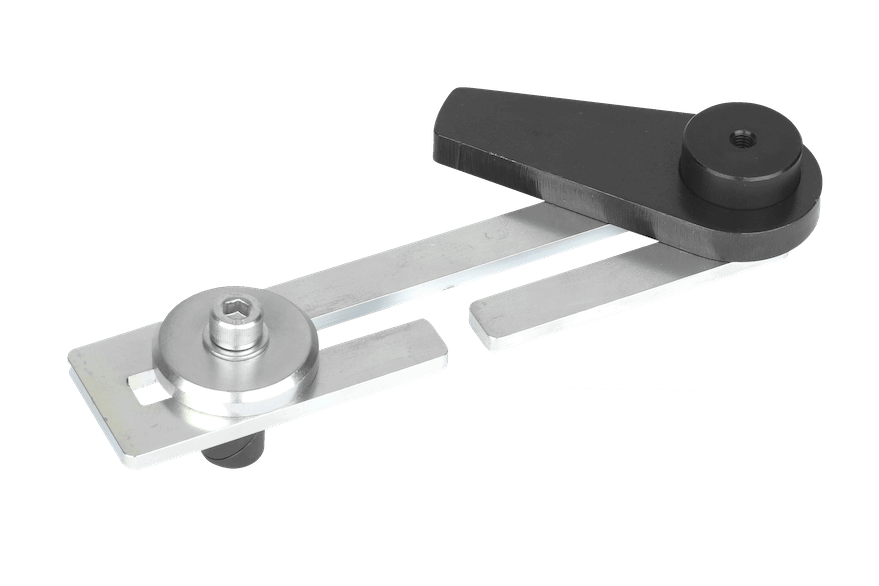

Tensor excéntrico RUWI con placa adaptador y pernos de sujeción, vista de cerca

Brida excéntrica con placa adaptadora y perno de apriete Ø 16 mm y Ø 28 mm

€50,68

IVA incluido más gastos de envío

42,59 € neto

Tamaño

Ø 16 mm

Ø 28 mm

Fabricado en Alemania

Desarrollado por carpinteros en Fluorn-Winzeln

Piezas de repuesto disponibles de forma permanente

En stock – plazo de entrega de 1 a 3 días laborables
Pedido solicitado – fecha de entrega por teléfono: +49 7402 8414

¿Tienes preguntas antes de comprar? Al teléfono responde un carpintero: +49 7402 8414

• 1 × placa adaptador
• 1 × soporte de giro
• 1 × tensor excéntrico
• 1 × perno de sujeción Ø 28 mm o Ø 16 mm con arandela según la versión

Míralo primero, decide después

¿No tienes claro si esto encaja en tu taller? Lo revisamos juntos en una charla de taller: in situ, por vídeo o con un socio. Gratis, sin presión de venta.

Acordar una visita al taller

¿Prefieres preguntar directamente? +49 7402 8414

Las piezas más pequeñas se envían con DHL o DPD, y recibes el seguimiento por correo electrónico. Las mesas elevadoras y las tupís se envían mediante la agencia de transporte Schenker. Si lo deseas, el transportista acude el día que prefieras; lo coordinas con ellos por teléfono.

El plazo de entrega se indica arriba, junto al precio y la disponibilidad en el almacenamiento. Si algo no está disponible en este momento, te damos la fecha por teléfono: +49 7402 8414. Si se retrasa, te avisamos con antelación.

Medidas de embalaje
• Envío en caja de cartón por DHL o DPD
• Dimensiones: 345 × 250 × 50 mm

Nuestras herramientas y máquinas están construidas para el uso continuo. Utilizamos únicamente componentes de primera y acumulamos una gran experiencia para evitar problemas en el taller. Por eso no tenemos problemas con las solicitudes de garantía, incluso cuando pasan los 2 años. Siempre buscamos una buena solución conjunta.

Tenemos repuestos con una disponibilidad del 100 % en el almacenamiento.

Accesorios

[{"id":55200503726460,"title":"Ø 16  mm","option1":"Ø 16  mm","option2":null,"option3":null,"sku":"RUWI21146","requires_shipping":true,"taxable":true,"featured_image":{"id":74306223145340,"product_id":15245359907196,"position":2,"created_at":"2025-05-13T12:16:15+02:00","updated_at":"2025-05-18T21:40:12+02:00","alt":"RUWI Exzenterspanner mit Adapterplatte und Klemmbolzen, Nahaufnahme","width":879,"height":586,"src":"\/\/ruwi.de\/cdn\/shop\/files\/exzenterspanner-mit-mit-adapterplatte-und-klemmbolzen-184873.png?v=1747597212","variant_ids":[55200503726460]},"available":true,"name":"Exzenterspanner mit Adapterplatte und Klemmbolzen ø 16 mm und ø 28 mm - Ø 16  mm","public_title":"Ø 16  mm","options":["Ø 16  mm"],"price":5068,"weight":250,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461086197","featured_media":{"alt":"RUWI Exzenterspanner mit Adapterplatte und Klemmbolzen, Nahaufnahme","id":64712675819900,"position":2,"preview_image":{"aspect_ratio":1.5,"height":586,"width":879,"src":"\/\/ruwi.de\/cdn\/shop\/files\/exzenterspanner-mit-mit-adapterplatte-und-klemmbolzen-184873.png?v=1747597212"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":55200503300476,"title":"Ø 28 mm","option1":"Ø 28 mm","option2":null,"option3":null,"sku":"RUWI21144","requires_shipping":true,"taxable":true,"featured_image":{"id":74306222850428,"product_id":15245359907196,"position":1,"created_at":"2025-05-13T12:16:15+02:00","updated_at":"2025-05-18T21:40:11+02:00","alt":"RUWI Exzenterspanner mit Adapterplatte und Klemmbolzen, Freisteller","width":879,"height":586,"src":"\/\/ruwi.de\/cdn\/shop\/files\/exzenterspanner-mit-mit-adapterplatte-und-klemmbolzen-9531820_Bearbeitet.png?v=1747597211","variant_ids":[55200503300476]},"available":true,"name":"Exzenterspanner mit Adapterplatte und Klemmbolzen ø 16 mm und ø 28 mm - Ø 28 mm","public_title":"Ø 28 mm","options":["Ø 28 mm"],"price":5964,"weight":680,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461088962","featured_media":{"alt":"RUWI Exzenterspanner mit Adapterplatte und Klemmbolzen, Freisteller","id":64712675721596,"position":1,"preview_image":{"aspect_ratio":1.5,"height":586,"width":879,"src":"\/\/ruwi.de\/cdn\/shop\/files\/exzenterspanner-mit-mit-adapterplatte-und-klemmbolzen-9531820_Bearbeitet.png?v=1747597211"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}]

{"id":55200503726460,"title":"Ø 16  mm","option1":"Ø 16  mm","option2":null,"option3":null,"sku":"RUWI21146","requires_shipping":true,"taxable":true,"featured_image":{"id":74306223145340,"product_id":15245359907196,"position":2,"created_at":"2025-05-13T12:16:15+02:00","updated_at":"2025-05-18T21:40:12+02:00","alt":"RUWI Exzenterspanner mit Adapterplatte und Klemmbolzen, Nahaufnahme","width":879,"height":586,"src":"\/\/ruwi.de\/cdn\/shop\/files\/exzenterspanner-mit-mit-adapterplatte-und-klemmbolzen-184873.png?v=1747597212","variant_ids":[55200503726460]},"available":true,"name":"Exzenterspanner mit Adapterplatte und Klemmbolzen ø 16 mm und ø 28 mm - Ø 16  mm","public_title":"Ø 16  mm","options":["Ø 16  mm"],"price":5068,"weight":250,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461086197","featured_media":{"alt":"RUWI Exzenterspanner mit Adapterplatte und Klemmbolzen, Nahaufnahme","id":64712675819900,"position":2,"preview_image":{"aspect_ratio":1.5,"height":586,"width":879,"src":"\/\/ruwi.de\/cdn\/shop\/files\/exzenterspanner-mit-mit-adapterplatte-und-klemmbolzen-184873.png?v=1747597212"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}

El tensor excéntrico RUWI sujeta tu pieza firmemente mediante una palanca excéntrica: un recorrido de palanca en lugar de un tornillo. Esto es rápido y resulta especialmente adecuado cuando sujetas y sueltas muchas piezas iguales una tras otra. Lo colocas mediante el perno de sujeción en el patrón de agujeros de tu mesa de soldadura y lo alineas con la placa adaptador; al hacer el pedido, seleccionas el perno adecuado para el patrón: Ø 16 o Ø 28 mm.

La presión de sujeción la genera la excéntrica (100 × 44 mm) a través del soporte de giro (Ø 30 × 20 mm), y la placa adaptador (180 × 40 mm) le proporciona un asiento firme sobre la placa. Todas las piezas son de acero, galvanizado y bruñido: resistentes a las chispas y a la corrosión en el trabajo diario de soldadura.

Así trabajas con ella

Puntear y soldar series: palanca accionada, la pieza queda fija; palanca atrás, siguiente pieza. En conjuntos recurrentes, la excéntrica supera a cualquier sargento en ciclo.
Mantener la posición en lugar de buscar: los pernos y la placa adaptador definen el punto de sujeción en el patrón; cada pieza de la serie queda exactamente en el mismo lugar.
Alinear el punto de presión: mediante el agujero roscado M6 de la placa adaptador y el soporte de giro, ajustas la excéntrica al contorno de la pieza.

¿Encaja esto en tu mesa de soldadura?

La versión de Ø 28 mm encaja en el patrón de agujeros de las mesas de soldadura RUWI (grosor de material a partir de 4 mm; las placas de las mesas de soldadura RUWI fosfatadas cumplen con esto); la versión de Ø 16 mm encaja en mesas con patrón de 16. Las mesas adecuadas son la mesa de soldadura tipo mesa elevadora y la mesa de soldadura con patas, más estable.

El patrón de Ø 28 también admite el resto de la tecnología de sujeción: sargento TW 16, perno de sujeción Vario Ø 28, así como bridas verticales y horizontales; puedes ver una visión general en las mesas de soldadura RUWI.

Todos los detalles

Abmessungen
Placa adaptador: 180 × 40 mm, con agujero roscado M6
Soporte de giro: Ø 30 × 20 mm, con perno roscado M6
Tensor excéntrico: 100 × 44 mm, taladro de Ø 30 mm
Peso propio: 600 g (Ø 28 mm) o 630 g (Ø 16 mm)

Material
Material: acero, galvanizado y bruñido

Sistema de sujeción
Pernos de sujeción: Ø 28 mm o Ø 16 mm según la versión
Patrón de agujeros: Ø 28 mm o Ø 16 mm según la versión (grosor de material mín. 4 mm)

★★★★★
