Sujeción vertical con perno de sujeción de Ø 20 mm

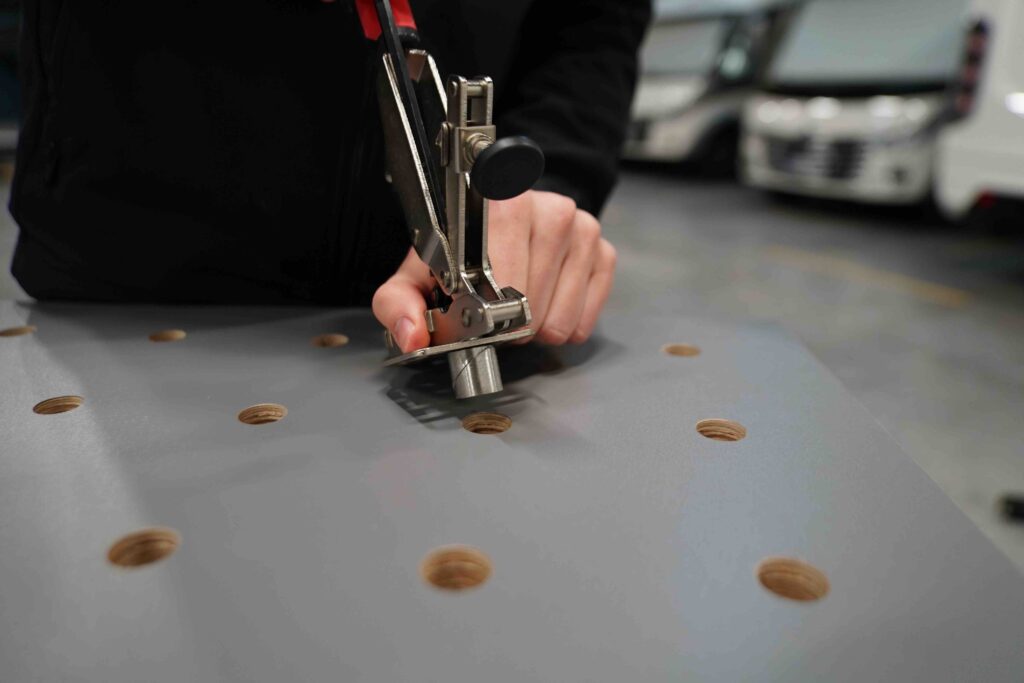

El sujetador vertical « RUWI » sujeta la pieza de trabajo desde arriba sobre la mesa: se trata de un sujetador de palanca de rodilla para la rejilla de orificios de 20 mm. Mediante el perno de sujeción de acero inoxidable con tornillo Allen (SW 6), puedes fijarlo en cualquier posición de la rejilla; con sus 244 mm de longitud, alcanza cómodamente placas, marcos y piezas sueltas que desees fijar al fresar, taladrar o serrar.

Su ventaja es el ajuste continuo de la altura de hasta 40 mm: una vez realizado el ajuste inicial, la palanca compensa los cambios en el grosor del material sin necesidad de realizar ningún ajuste adicional. Al abrirla, el brazo retrocede automáticamente 35 mm y libera la pieza de trabajo; el cambio es rápido, sobre todo en la producción en serie. Se fabrica en Alemania.

Así es como se utiliza

• Sujetar la pieza durante el fresado y el taladrado: la pieza de trabajo debe estar bien fijada a la mesa; ambas manos deben permanecer en la máquina y en la guía, en lugar de en la pieza.
• Ciclo de producción en serie: abrir la palanca, el brazo se eleva 35 mm, cambiar la pieza, cerrar la palanca; el ajuste de altura se mantiene, solo cambia la pieza de trabajo.
• Sujeción de espesores de material variables: el soporte de compensación de 40 mm admite sucesivamente una plancha de 19 y una tabla de 40 sin necesidad de ajustar el husillo.
• Combínalo con su contraparte: desde arriba, el tensor vertical sujeta la pieza, mientras que desde un lado, el tensor horizontal empuja contra el tope; de este modo, la pieza queda fijada en ambas direcciones.

¿Queda bien con tu mesa?

El perno de sujeción se adapta a cualquier rejilla de orificios de 20 mm: todas las mesas elevad RUWI , Festool MFT, Sauter Variobench y construcciones propias. Si necesitas más fuerza de sujeción y para ello utilizas un tornillo, la sierra de tornillo Bessey TW 16 es la alternativa más resistente; la sierra horizontal sujeta lateralmente. Si necesitas una sujeción resistente a la torsión incluso bajo fuerzas transversales, existe la sierra vertical con placa adaptadora redonda, que se fija a la rejilla mediante dos pernos de sujeción.

Todos los detalles

Dimensiones
Longitud: 244 mm
Peso: 0,5 kg

Funcionamiento
Ajuste de altura: continuo, compensación máxima de 40 mm
Recorrido de retorno: automático, 35 mm

Sistema de sujeción
Malla de orificios: Ø 20 mm
Perno de sujeción: acero inoxidable, Ø 20 mm, con tornillo Allen

Origen
Fabricación: fabricado en Alemania
