Name: Positionswinkel mit Klemmbolzen ø 16 mm und ø 28 mm
Brand: RUWI
SKU: RUWI21147
Price: 38.77 EUR
Availability: InStock

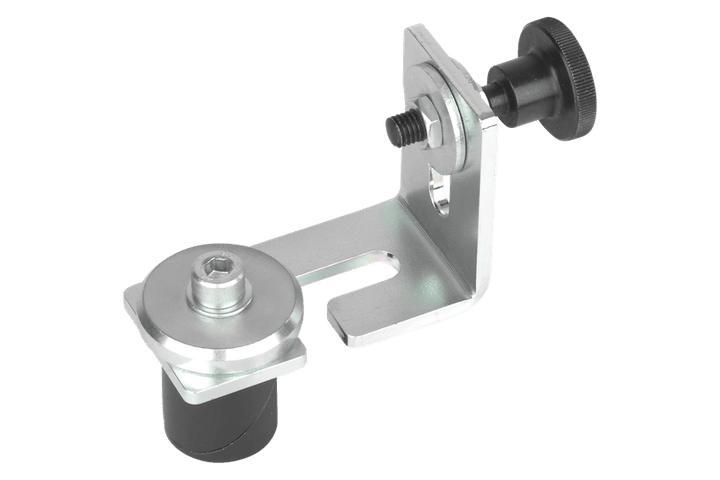

RUWI Positionswinkel mit Klemmbolzen, Freisteller

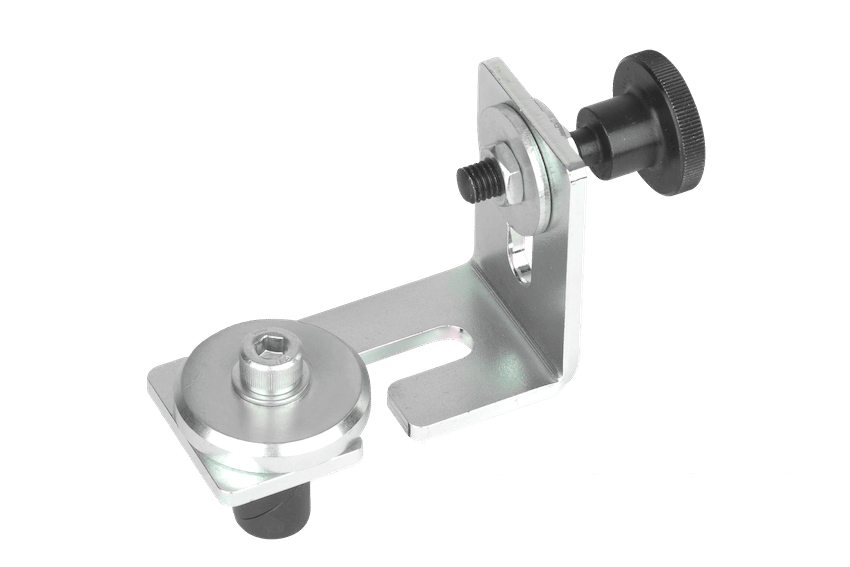

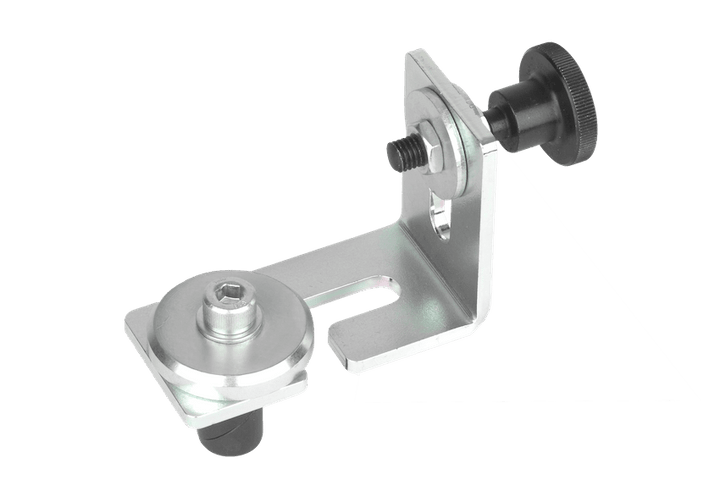

RUWI Positionswinkel mit Klemmbolzen, Nahaufnahme

Positionswinkel mit Klemmbolzen ø 16 mm und ø 28 mm

€38,77

inkl. MwSt. zzgl. Versandkosten

Für deinen Betrieb gerechnet

Sofort absetzbar im Kaufjahr

Unter 800 € netto: Der volle Betrag mindert im Kaufjahr deinen Gewinn – sofern das Teil für sich allein nutzbar ist; Zubehör wird mit der Maschine aktiviert (§ 6 Abs. 2 EStG) · €38,77 brutto

Mit deinem Steuersatz und Liefermonat rechnen →

Betrieb, 30 % Steuersatz, Lieferung im laufenden Monat. Die Sonderabschreibung nach § 7g setzt höchstens 200.000 € Gewinn im Vorjahr voraus – darüber bleibt nur die degressive Abschreibung. Eine Orientierung, kein Steuerrat.

Größe

Ø 16 mm

Ø 28 mm

In Deutschland gefertigt

Entwickelt von Schreinern in Fluorn-Winzeln

Ersatzteile dauerhaft verfügbar

Auf Lager – Lieferzeit 1–3 Werktage
Nachbestellt – Liefertermin am Telefon: +49 7402 8414

Erst anschauen, dann entscheiden

Unsicher, ob das zu deiner Werkstatt passt? Im Werkstattgespräch schauen wir gemeinsam drauf – vor Ort, per Video oder beim Partner. Kostenlos, ohne Verkaufsdruck.

Werkstattgespräch vereinbaren

Lieber direkt fragen? +49 7402 8414

Kleinere Teile gehen mit DHL oder DPD auf den Weg, die Sendungsverfolgung bekommst du per E-Mail. Hubtische und Frästische kommen per Spedition Schenker. Auf Wunsch kommt die Spedition zu deinem Termin – den stimmst du telefonisch mit ihr ab.

Die Lieferzeit steht oben am Preis, beim Lagerstand. Ist etwas gerade nicht auf Lager, nennen wir dir den Termin am Telefon: +49 7402 8414. Wird es einmal länger, melden wir uns vorher.

Verpackungsmaße
• Versand im Karton per DHL oder DPD
• Abmessung: 190 × 140 × 50 mm
• Gewicht: 350 g (Ø 16 mm) bzw. 400 g (Ø 28 mm)

Unsere Werkzeuge und Maschinen sind für den Langzeiteinsatz gebaut. Wir haben nur hochwertige Komponenten im Einsatz und viel Erfahrung gesammelt um Probleme in der Werkstatt zu vermeiden. Deshalb haben wir auch keine Probleme mit Garantieanfragen - auch wenn es über die 2 Jahre hinausgeht. Wir sind immer auf der Suche nach einer guten gemeinsamen Lösung.

Ersatzteile haben wir zu 100% verfügbar im Lager.

Zubehör

[{"id":55200504381820,"title":"Ø 16  mm","option1":"Ø 16  mm","option2":null,"option3":null,"sku":"RUWI21147","requires_shipping":true,"taxable":true,"featured_image":{"id":74305521582460,"product_id":15245361348988,"position":2,"created_at":"2025-05-13T11:12:15+02:00","updated_at":"2025-05-20T12:53:23+02:00","alt":"RUWI Positionswinkel mit Klemmbolzen, Nahaufnahme","width":850,"height":567,"src":"\/\/ruwi.de\/cdn\/shop\/files\/positionswinkel-mit-klemmbolzen-685802_Bearbeitet.png?v=1747738403","variant_ids":[55200504381820]},"available":true,"name":"Positionswinkel mit Klemmbolzen ø 16 mm und ø 28 mm - Ø 16  mm","public_title":"Ø 16  mm","options":["Ø 16  mm"],"price":3877,"weight":350,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461086203","featured_media":{"alt":"RUWI Positionswinkel mit Klemmbolzen, Nahaufnahme","id":64712286306684,"position":2,"preview_image":{"aspect_ratio":1.499,"height":567,"width":850,"src":"\/\/ruwi.de\/cdn\/shop\/files\/positionswinkel-mit-klemmbolzen-685802_Bearbeitet.png?v=1747738403"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":55200504316284,"title":"Ø 28 mm","option1":"Ø 28 mm","option2":null,"option3":null,"sku":"RUWI21145","requires_shipping":true,"taxable":true,"featured_image":{"id":74305521615228,"product_id":15245361348988,"position":1,"created_at":"2025-05-13T11:12:15+02:00","updated_at":"2025-05-18T21:40:05+02:00","alt":"RUWI Positionswinkel mit Klemmbolzen, Freisteller","width":850,"height":567,"src":"\/\/ruwi.de\/cdn\/shop\/files\/positionswinkel-mit-klemmbolzen-806522_Bearbeitet.png?v=1747597205","variant_ids":[55200504316284]},"available":true,"name":"Positionswinkel mit Klemmbolzen ø 16 mm und ø 28 mm - Ø 28 mm","public_title":"Ø 28 mm","options":["Ø 28 mm"],"price":4771,"weight":400,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461086180","featured_media":{"alt":"RUWI Positionswinkel mit Klemmbolzen, Freisteller","id":64712286273916,"position":1,"preview_image":{"aspect_ratio":1.499,"height":567,"width":850,"src":"\/\/ruwi.de\/cdn\/shop\/files\/positionswinkel-mit-klemmbolzen-806522_Bearbeitet.png?v=1747597205"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}]

{"id":55200504381820,"title":"Ø 16  mm","option1":"Ø 16  mm","option2":null,"option3":null,"sku":"RUWI21147","requires_shipping":true,"taxable":true,"featured_image":{"id":74305521582460,"product_id":15245361348988,"position":2,"created_at":"2025-05-13T11:12:15+02:00","updated_at":"2025-05-20T12:53:23+02:00","alt":"RUWI Positionswinkel mit Klemmbolzen, Nahaufnahme","width":850,"height":567,"src":"\/\/ruwi.de\/cdn\/shop\/files\/positionswinkel-mit-klemmbolzen-685802_Bearbeitet.png?v=1747738403","variant_ids":[55200504381820]},"available":true,"name":"Positionswinkel mit Klemmbolzen ø 16 mm und ø 28 mm - Ø 16  mm","public_title":"Ø 16  mm","options":["Ø 16  mm"],"price":3877,"weight":350,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461086203","featured_media":{"alt":"RUWI Positionswinkel mit Klemmbolzen, Nahaufnahme","id":64712286306684,"position":2,"preview_image":{"aspect_ratio":1.499,"height":567,"width":850,"src":"\/\/ruwi.de\/cdn\/shop\/files\/positionswinkel-mit-klemmbolzen-685802_Bearbeitet.png?v=1747738403"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}

Der RUWI Positionswinkel ist ein fester Anschlag für den Schweißtisch – du legst dein Werkstück dagegen und hast eine definierte Kante, an der es nicht verrutscht. Über den Klemmbolzen setzt du den Winkel (80 × 60 × 40 mm, Stahl verzinkt und brüniert) an jede Position im Lochraster; die Anschlagschraube (M8 × 30 mm) gibt mit ihrer Ø-30-Fläche den Kontaktpunkt vor und stellt sich auf die Werkstückhöhe ein.

Im Zusammenspiel mit einem Spanner wird daraus eine feste Aufnahme: Der Positionswinkel hält gegen, der Waagrechtspanner drückt von der anderen Seite – so spannst du Werkstücke wiederholgenau an derselben Stelle.

So arbeitest du damit

Anschlag setzen: Bolzen ins Raster, Winkel fest – die Bezugskante steht, das Werkstück liegt an, bevor die Zwinge greift.
Serien wiederholgenau: Winkel als Gegenhalter, Spanner drückt an – jedes Teil sitzt an derselben Stelle, Naht für Naht.
Höhe anpassen: die Anschlagschraube dreht sich auf die Werkstückhöhe – auch flache Teile finden ihre Kante.

Passt das zu deinem Tisch?

Beim Bestellen wählst du die Ausführung nach deinem Lochraster: Klemmbolzen Ø 16 mm oder Ø 28 mm, für Tischplatten ab 4 mm Stärke. Von oben hält der Senkrechtspanner, schnell per Hebel der Exzenterspanner; den Überblick geben die RUWI Schweißtische. Für Tische mit 20-mm-Raster gibt es den Positionswinkel fürs 20-mm-Lochraster.

Alle Details

Abmessungen
Winkel: 80 × 60 × 40 mm
Eigengewicht: 380 g

Material
Werkstoff: Stahl, verzinkt und brüniert

Anschlagschraube
Gewinde: M8 × 30 mm
Anschlagfläche: Ø 30 mm

Spannsystem
Klemmbolzen: Ø 16 mm oder Ø 28 mm nach Ausführung
Lochraster: Ø 16 mm oder Ø 28 mm nach Ausführung (Material ab 4 mm)

★★★★★
