RUWI Schnellspanner mit Außengewinde, Freisteller mit sichtbarem Gewindeschaft unter dem Spannhebel

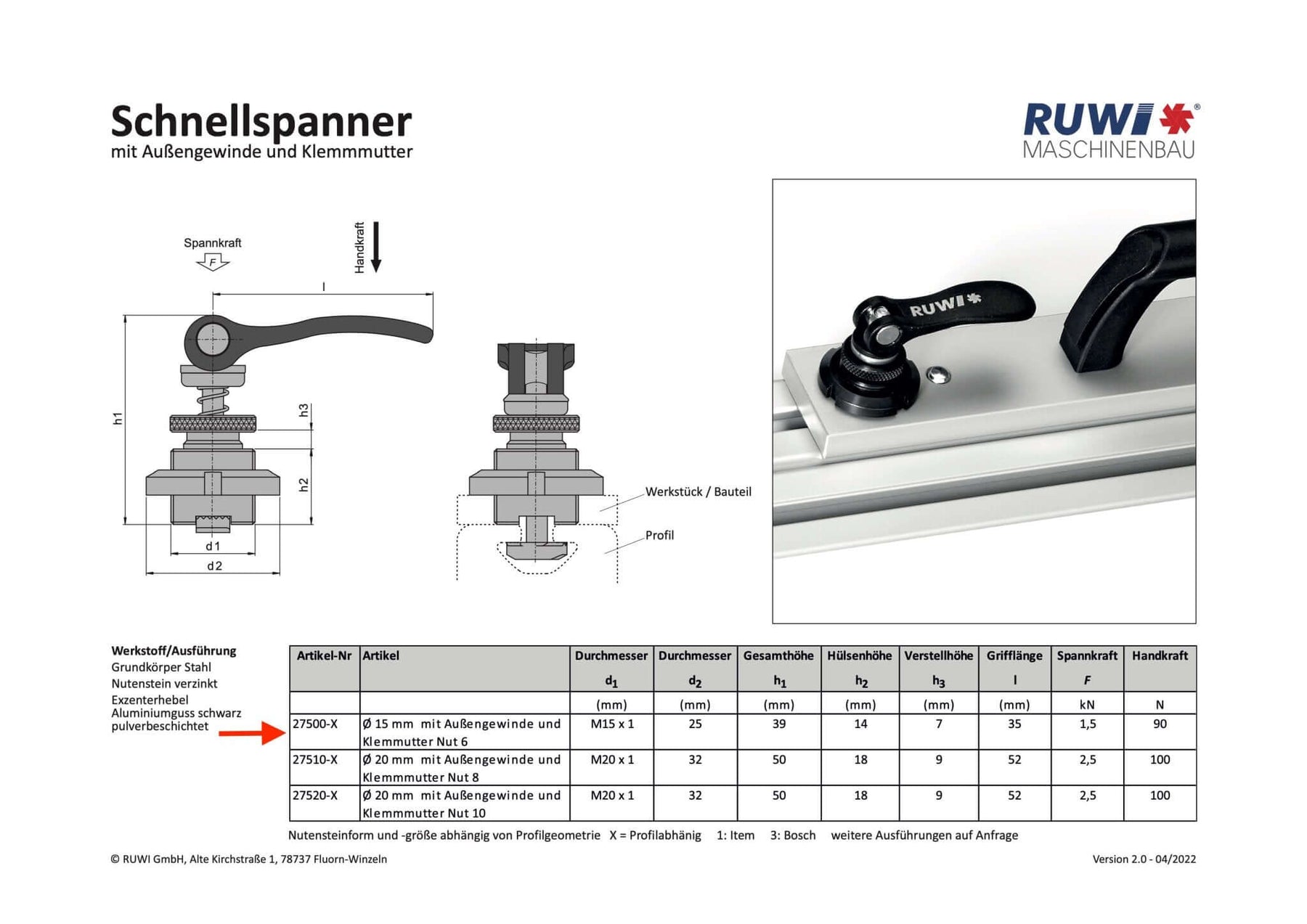

RUWI Schnellspanner mit Außengewinde, technische Zeichnung mit Maßtabelle und Verbindungsbohrung
Schnellspanner ø 15 mm mit Außengewinde und Klemmutter für Nut

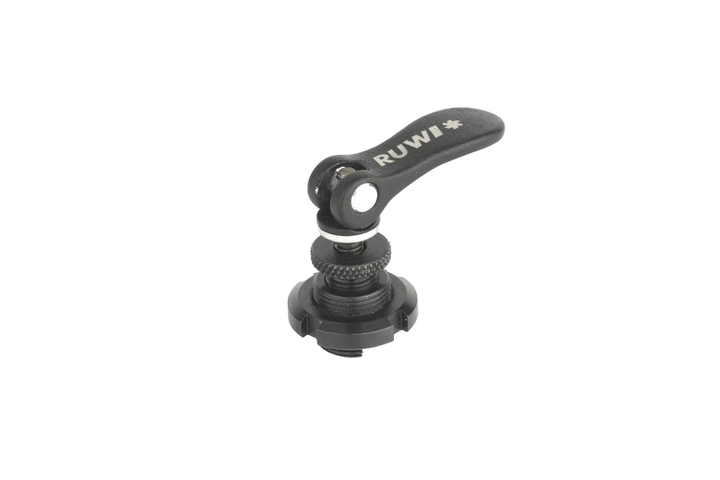

RUWI Schnellspanner mit Außengewinde, Freisteller mit sichtbarem Gewindeschaft unter dem Spannhebel
RUWI Schnellspanner mit Außengewinde, technische Zeichnung mit Maßtabelle und Verbindungsbohrung
Schnellspanner ø 15 mm mit Außengewinde und Klemmutter für Nut

Schnellspanner ø 15 mm mit Außengewinde und Klemmutter für Nut

RUWI27500-1

€29,82
/
inkl. MwSt. zzgl. Versandkosten
Für deinen Betrieb gerechnet
Sofort absetzbar im Kaufjahr
Unter 800 € netto: Der volle Betrag mindert im Kaufjahr deinen Gewinn · €29,82 brutto
Mit deinem Steuersatz rechnen →
Orientierung bei 30 % Steuersatz und Betriebskauf – kein Steuerrat.
Schnellspanner Größe
  • In Deutschland gefertigt
  • Von Holzprofis für Holzprofis
  • Ersatzteile dauerhaft verfügbar
  • Auf Lager – in 3–5 Werktagen bei dir in der Werkstatt
  • Nachbestellt – bald wieder da
Erst anschauen, dann entscheiden

Unsicher, ob das zu deiner Werkstatt passt? Im Werkstattgespräch schauen wir gemeinsam drauf – vor Ort, per Video oder beim Partner. Kostenlos, ohne Verkaufsdruck.

Werkstattgespräch vereinbaren
Lieber direkt fragen? +49 7402 8414

Unsere Werkzeuge gehen mit DPD und DHL auf den Weg und sind in der Regel in 3-5 Tagen bei dir. Du erhältst per E-Mail die Sendungsnachverfolgung.

Unsere größeren Werkzeuge gehen mit der Spedition Schenker auf den Weg und kommen in wenigen Werktagen an. Auf Wunsch kommt die Spedition auch zu einem Wunschtermin und du kannst dich telefonisch mit der Spedition abstimmen.

Verpackungsmaße
• Versand im Karton per DHL oder DPD
• Abmessung: 190 × 140 × 50 mm

Unsere Werkzeuge und Maschinen sind für den Langzeiteinsatz gebaut. Wir haben nur hochwertige Komponenten im Einsatz und viel Erfahrung gesammelt um Probleme in der Werkstatt zu vermeiden. Deshalb haben wir auch keine Probleme mit Garantieanfragen - auch wenn es über die 2 Jahre hinausgeht. Wir sind immer auf der Suche nach einer guten gemeinsamen Lösung.

Ersatzteile haben wir zu 100% verfügbar im Lager.

Zubehör

Der RUWI Schnellspanner mit Außengewinde und Klemmmutter ist die geschraubte Ausführung der RUWI Aluprofil-Schnellspanner: Während die Standardvariante mit einem Nutenstein in die Profilnut gleitet, wird diese über ihr Außengewinde fest verschraubt – für Spannstellen, die dauerhaft an ihrem Platz bleiben. Gespannt wird wie bei der ganzen Reihe werkzeuglos: Exzenterhebel um 90 Grad umlegen, das Werkstück sitzt fest – Hebel zurück, es ist frei.

Es gibt zwei Baugrößen: Ø 15 mm mit Gewinde M15 × 1 für Nut 6 (Item) und Ø 20 mm mit Gewinde M20 × 1 für Nut 8 – dort getrennt für Item- und Bosch-Profile, denn beide Systeme haben bei gleicher Nutbreite unterschiedlich geformte Nuten. Die Spannkraft liegt bei rund 2 kN (Ø 15) beziehungsweise 3 kN (Ø 20), erzeugt mit wenig Handkraft am Hebel. Der Grundkörper ist aus Stahl, der Exzenterhebel aus pulverbeschichtetem Aluminiumguss, in Deutschland gefertigt.

So arbeitest du damit

  • Feste Spannstellen einrichten: die Klemmmutter verschraubt den Spanner dauerhaft an seiner Position – die Spannstelle bleibt, auch wenn Werkstücke im Takt wechseln.
  • Vorrichtungs- und Betriebsmittelbau: Anschläge und Bauteilhalter in Sekunden spannen und lösen – der Hebel ersetzt das Rüstwerkzeug.
  • Maschinenbau und Prototyping: häufig wechselnde Aufbauten auf verschraubten, wiederkehrenden Positionen.
  • Messebau: schneller Auf- und Abbau von Aluprofil-Strukturen – die Spannpunkte sitzen bei jedem Aufbau gleich.

Passt das zu deinem Aluprofil?

Welche Nutbreite du brauchst, sagt dir dein Profil: Nut 6 sitzt meist auf 20er- und 30er-Profilen, Nut 8 auf den 40er-Profilen. Beim Bestellen wählst du entsprechend Nut 6 Item (Ø 15), Nut 8 Item oder Nut 8 Bosch (beide Ø 20) – die Nutform entscheidet, nicht nur die Breite. Die Gesamthöhe baut flach: 39 mm bei Ø 15, 50 mm bei Ø 20, mit 7 beziehungsweise 9 mm Verstellhöhe für die Werkstückdicke.

Soll die Spannstelle mit dem Aufbau wandern, nimmst du die Ausführung mit Nutenstein; größere Baugrößen und weitere Nutbreiten zeigt die Schnellspanner-Übersicht.

Downloads

Alle Details

Abmessungen
Grundkörper: Ø 15 mm (RUWI27500-1) oder Ø 20 mm (RUWI27510-1, RUWI27510-3)
Gesamthöhe: 39 mm (Ø 15 mm) oder 50 mm (Ø 20 mm)
Verstellhöhe: 7 mm (Ø 15 mm) oder 9 mm (Ø 20 mm)

Gewinde
Außengewinde: M15 × 1 (Ø 15 mm) oder M20 × 1 (Ø 20 mm), mit Klemmmutter

Kompatibilität
Nut: 6 (Item, Bosch und kompatible Profile) bei Ø 15 mm, Nut 8 bis 10 bei Ø 20 mm (RUWI27510-1 passend für Item-Profile, RUWI27510-3 passend für Bosch-Profile)

Spannkraft
Spannkraft: ca. 2 kN (Ø 15 mm) oder ca. 3 kN (Ø 20 mm)

Material
Grundkörper: Stahl
Exzenterhebel: Aluminiumguss, pulverbeschichtet

★★★★★
