Name: Schnellspanner ø 20 mm Nut mit Außengewinde und Klemmutter für Nut 10
Brand: RUWI
SKU: RUWI27520-1
Price: 34.28 EUR
Availability: InStock

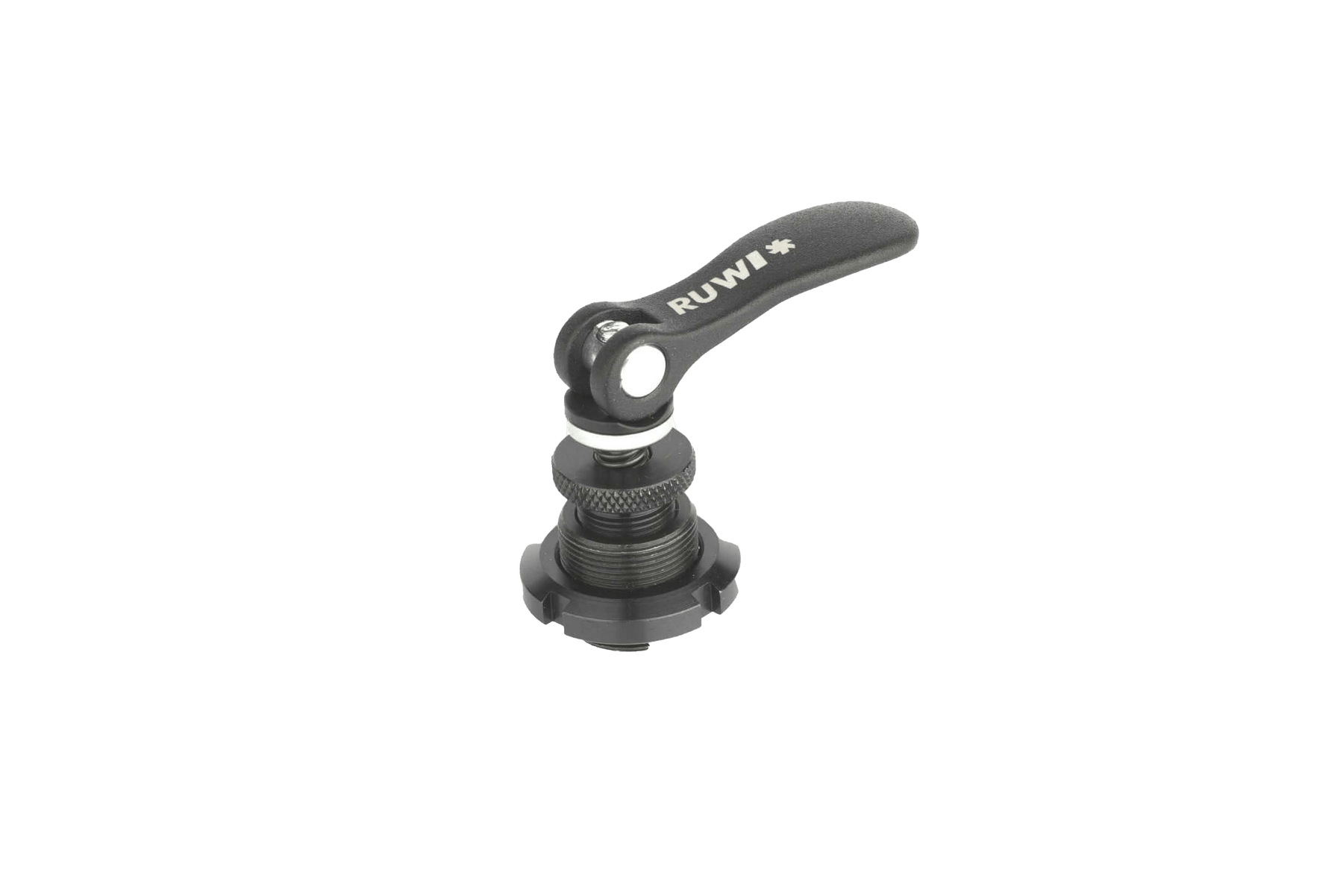

RUWI Schnellspanner ø 20 mm mit Außengewinde für Nut 10, Freisteller mit grauem Exzenterhebel

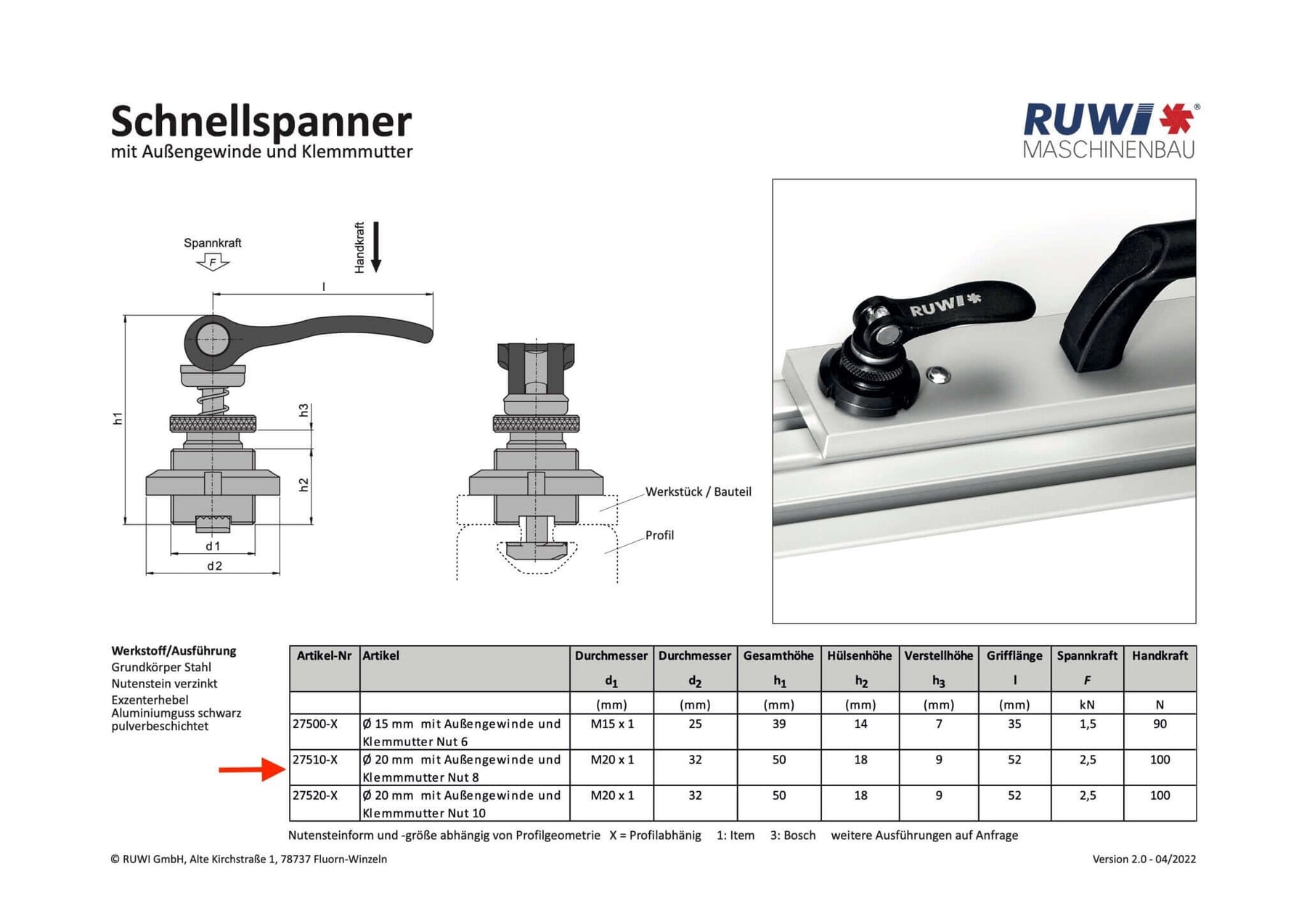

RUWI Schnellspanner mit Außengewinde und Klemmutter, technische Zeichnung mit Maßtabelle

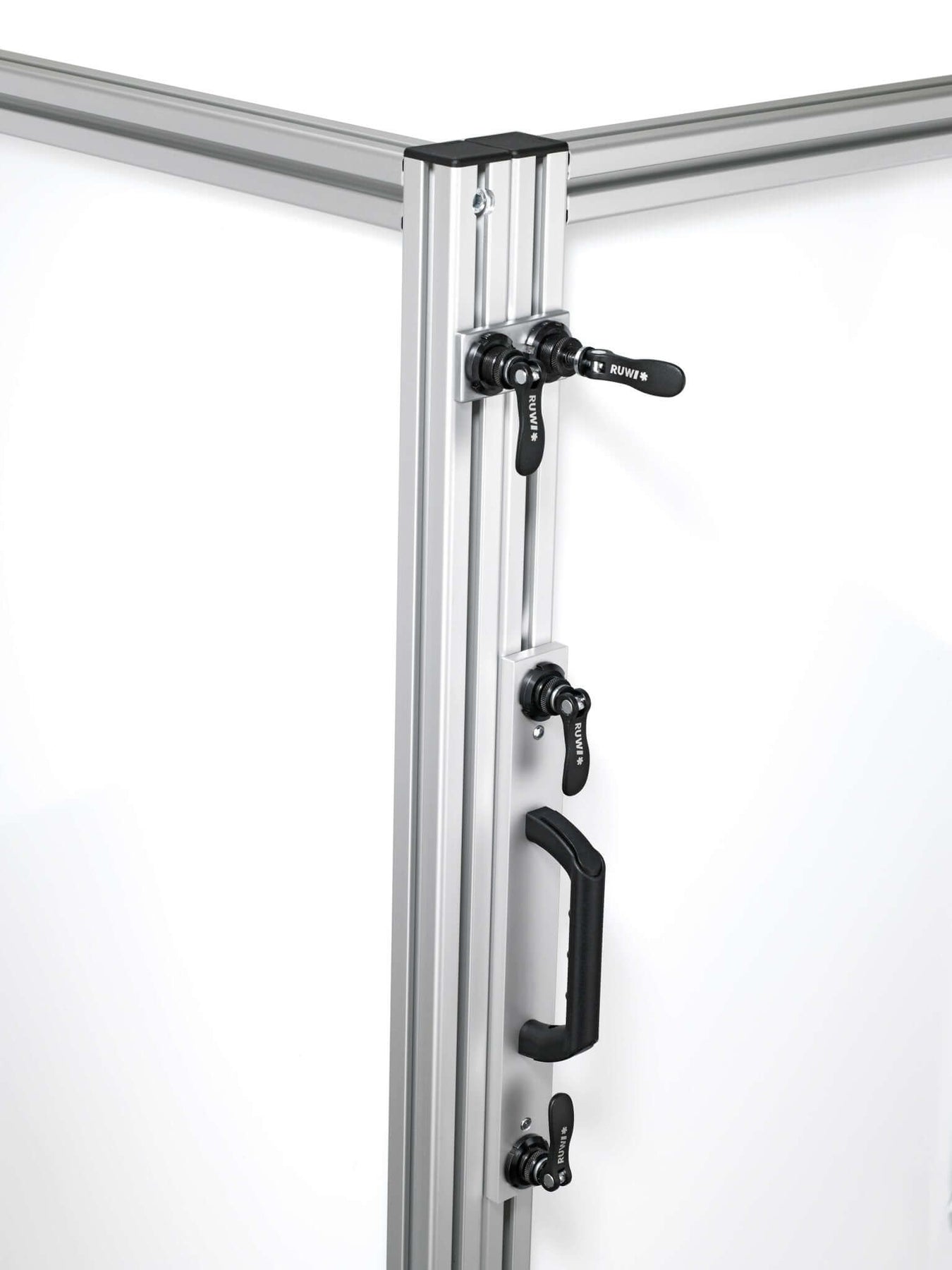

RUWI Schnellspanner ø 20 mm mit Außengewinde für Nut 10, drei Spanner senkrecht an einer Aluprofilkante mit Griff montiert

Schnellspanner ø 20 mm Nut mit Außengewinde und Klemmutter für Nut 10

€34,28

inkl. MwSt. zzgl. Versandkosten

Für deinen Betrieb gerechnet

Sofort absetzbar im Kaufjahr

Unter 800 € netto: Der volle Betrag mindert im Kaufjahr deinen Gewinn · €34,28 brutto

Mit deinem Steuersatz rechnen →Welcher Spanner hält dein Werkstück? Zum Finder →

Orientierung bei 30 % Steuersatz und Betriebskauf – kein Steuerrat.

Schnellspanner Größe

Nut 10 Item

Nut 10 Bosch

Handwerksqualität

Von Holzprofis für Holzprofis

Schneller und zuverlässiger Versand

Auf Lager – in 3–5 Werktagen bei dir in der Werkstatt
Nachbestellt – bald wieder da

Unsere Werkzeuge gehen mit DPD und DHL auf den Weg und sind in der Regel in 3-5 Tagen bei dir. Du erhältst per E-Mail die Sendungsnachverfolgung.

Unsere größeren Werkzeuge gehen mit der Spedition Schenker auf den Weg und kommen in wenigen Werktagen an. Auf Wunsch kommt die Spedition auch zu einem Wunschtermin und du kannst dich telefonisch mit der Spedition abstimmen.

Verpackungsmaße
• Versand im Karton per DHL oder DPD
• Abmessung: 190 × 140 × 50 mm

Unsere Werkzeuge und Maschinen sind für den Langzeiteinsatz gebaut. Wir haben nur hochwertige Komponenten im Einsatz und viel Erfahrung gesammelt um Probleme in der Werkstatt zu vermeiden. Deshalb haben wir auch keine Probleme mit Garantieanfragen - auch wenn es über die 2 Jahre hinausgeht. Wir sind immer auf der Suche nach einer guten gemeinsamen Lösung.

Ersatzteile haben wir zu 100% verfügbar im Lager.

Zubehör

[{"id":54988758843772,"title":"Nut 10 Item","option1":"Nut 10 Item","option2":null,"option3":null,"sku":"RUWI27520-1","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"Schnellspanner ø 20 mm Nut mit Außengewinde und Klemmutter für Nut 10 - Nut 10 Item","public_title":"Nut 10 Item","options":["Nut 10 Item"],"price":3428,"weight":100,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461084506","requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":54988758876540,"title":"Nut 10 Bosch","option1":"Nut 10 Bosch","option2":null,"option3":null,"sku":"RUWI27520-3","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"Schnellspanner ø 20 mm Nut mit Außengewinde und Klemmutter für Nut 10 - Nut 10 Bosch","public_title":"Nut 10 Bosch","options":["Nut 10 Bosch"],"price":3428,"weight":250,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461083950","requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}]

Welcher Spanner hält dein Werkstück?

Der Spann-Finder führt dich vom Werkstück zum passenden Spanner.

Finder starten →

Der RUWI Schnellspanner Ø 20 mm mit Außengewinde ist die geschraubte Ausführung für die Nut 10 von Aluprofilen. Sein Nutenstein sitzt in der Profilnut, über das Außengewinde M20 × 1 und die mitgelieferte Klemmmutter verschraubst du ihn zusätzlich fest mit deiner Vorrichtung. Gespannt wird werkzeuglos: Exzenterhebel umlegen, das Bauteil sitzt fest – Hebel zurück, es ist frei.

Über den Hebel bringst du mit wenig Handkraft rund 3 kN Spannkraft auf. Die Verstellhöhe von 9 mm stellst du auf dein Bauteil ein, bei 50 mm Gesamthöhe bleibt der Aufbau niedrig. Der Grundkörper ist aus brüniertem Stahl, der Exzenterhebel aus pulverbeschichtetem Aluminiumguss, in Deutschland gefertigt.

So arbeitest du damit

Feste Spannpunkte an großen Profilrahmen: die Verschraubung hält die Spannstelle im Anlagen- und Sondermaschinenbau dauerhaft an ihrer Position – auch unter Vibration.
Vorrichtungs- und Betriebsmittelbau: Anschläge und Bauteilhalter in Sekunden spannen und lösen – der Hebel ersetzt das Rüstwerkzeug.
Serien takten: Hebel um, Bauteil sitzt – Hebel zurück, nächstes Bauteil; die 9 mm Verstellhöhe nehmen kleine Dickenschwankungen auf.
Messebau und Montagelinien: häufig wechselnde Aufbauten auf verschraubten, wiederkehrenden Positionen.

Passt das zu deinem Aluprofil?

Nut 10 ist die Nutbreite der großen Profilserien. Beim Bestellen wählst du den Nutenstein für Item- oder Bosch-Profile – beide Systeme haben bei gleicher Nutbreite unterschiedlich geformte Nuten, deshalb die getrennten Ausführungen: Die Nutform entscheidet, nicht nur die Breite.

Brauchst du eine kleinere Nut, gibt es die Ausführung mit Außengewinde für Nut 6 und Nut 8; soll die Spannstelle ohne Verschraubung mit dem Aufbau wandern, nimmst du den Schnellspanner mit Nutenstein für Nut 10. Alle Baugrößen zeigt die Schnellspanner-Übersicht.

Downloads

Alle Details

Abmessungen
Grundkörper: Ø 20 mm
Gesamthöhe: 50 mm
Verstellhöhe: 9 mm

Gewinde
Außengewinde: M20 × 1, mit Klemmmutter

Material
Grundkörper: Stahl, brüniert
Exzenterhebel: Aluminiumguss, pulverbeschichtet

Kompatibilität
Profile: Aluminium-Systemprofile, T-Nut-Schienen, Nuttische (Nut 10, Item) bei RUWI27520-1
Profile: Bosch-Profile und kompatible Aluminium-Systemprofile, T-Nut-Schienen, Nuttische (Nut 10) bei RUWI27520-3
