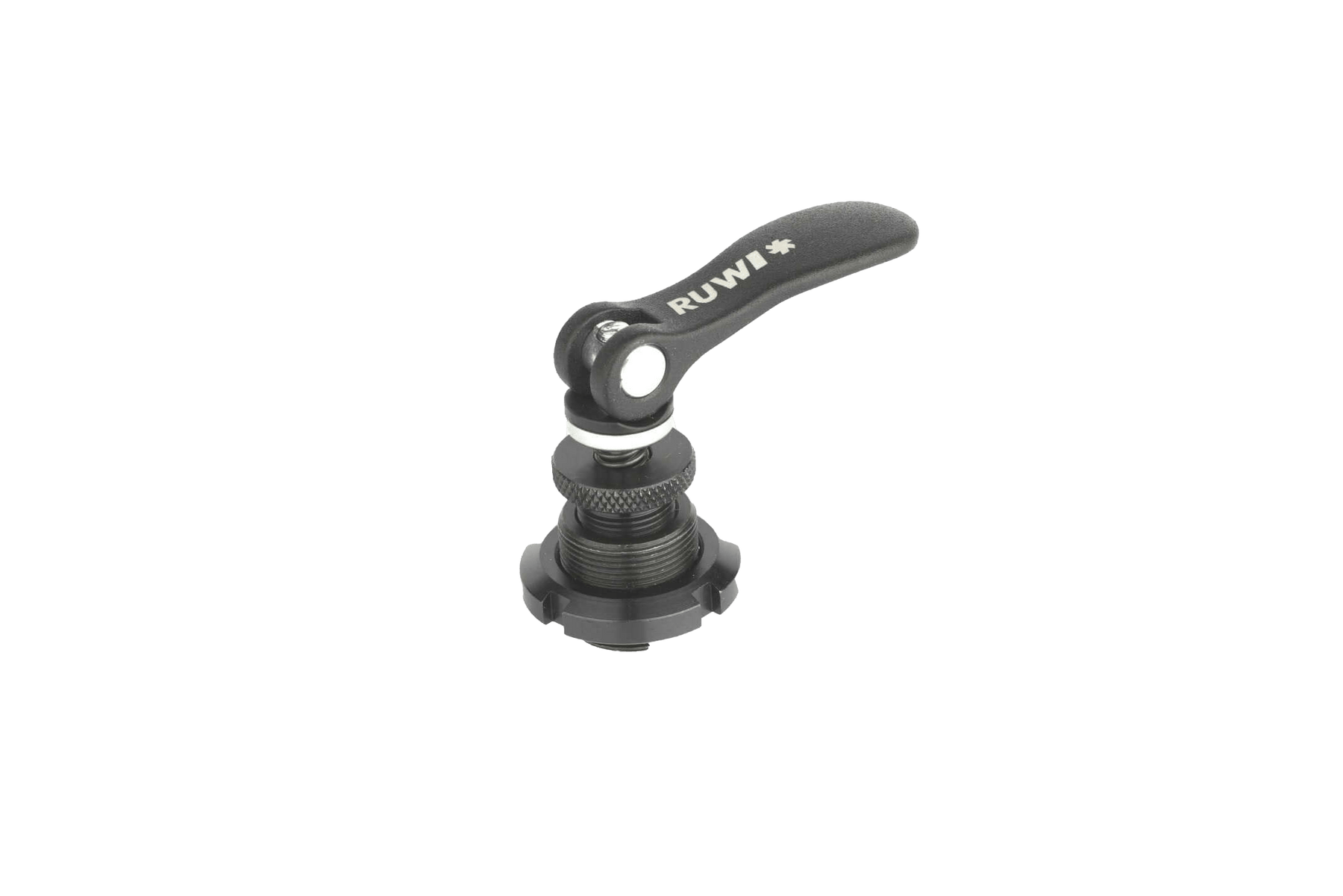

RUWI Zacisk szybki o średnicy 20 mm z gwintem zewnętrznym do rowka 10, element mocujący z szarą dźwignią mimośrodową
Zacisk szybki ø 20 mm z rowkiem, z gwintem zewnętrznym i nakrętką zaciskową do rowka 10

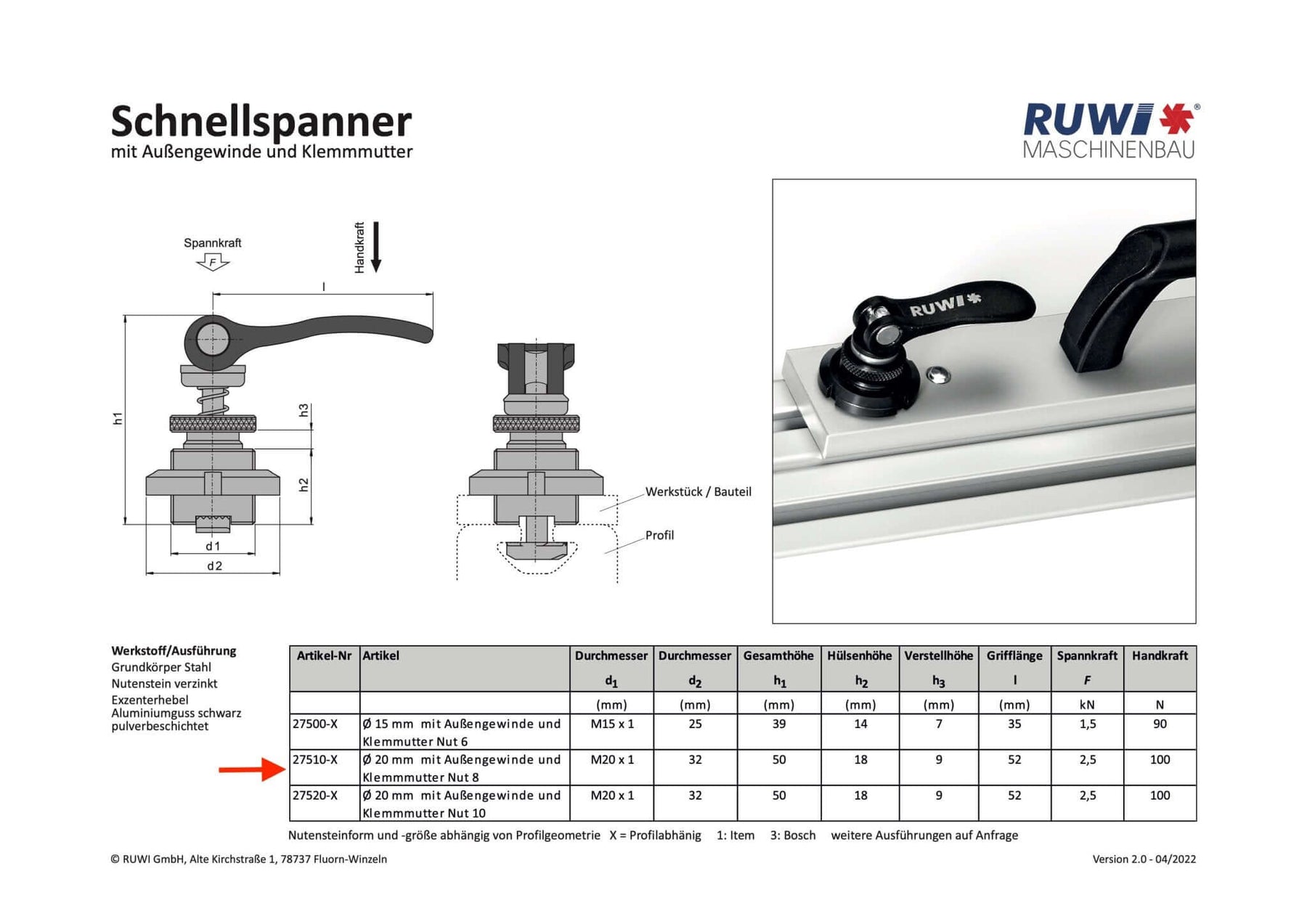

RUWI Zacisk szybki z gwintem zewnętrznym i nakrętką zaciskową, rysunek techniczny z tabelą wymiarów

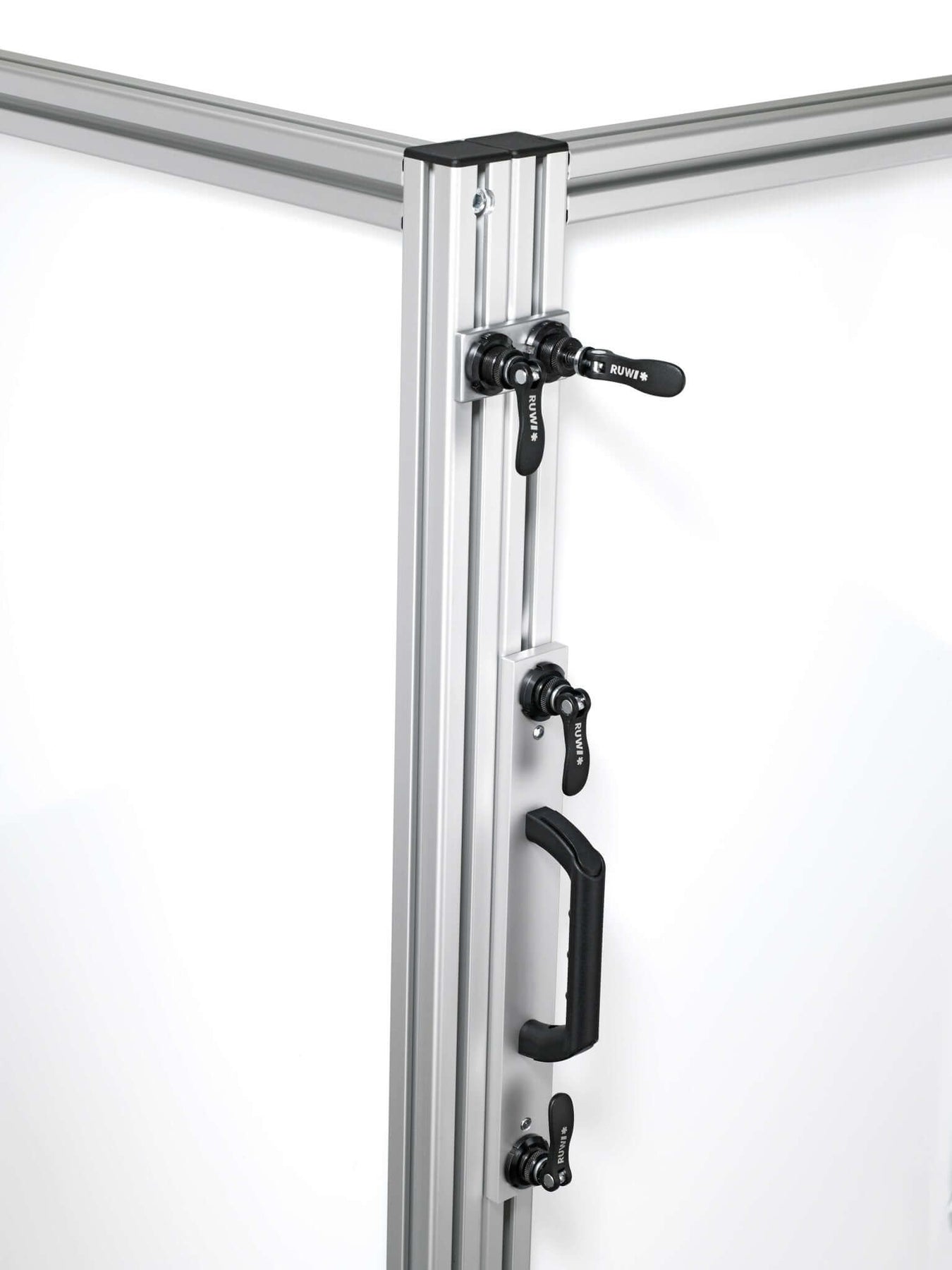

RUWI Zacisk szybki o średnicy 20 mm z gwintem zewnętrznym do rowka 10, trzy zaciski zamontowane pionowo na krawędzi profilu aluminiowego z uchwytem
RUWI Zacisk szybki o średnicy 20 mm z gwintem zewnętrznym do rowka 10, element mocujący z szarą dźwignią mimośrodową
Zacisk szybki ø 20 mm z rowkiem, z gwintem zewnętrznym i nakrętką zaciskową do rowka 10
RUWI Zacisk szybki z gwintem zewnętrznym i nakrętką zaciskową, rysunek techniczny z tabelą wymiarów
RUWI Zacisk szybki o średnicy 20 mm z gwintem zewnętrznym do rowka 10, trzy zaciski zamontowane pionowo na krawędzi profilu aluminiowego z uchwytem

Zacisk szybki ø 20 mm z rowkiem, z gwintem zewnętrznym i nakrętką zaciskową do rowka 10

RUWI27520-1

€34,28
/
z VAT-em plus koszty wysyłki
Obliczono dla Twojej firmy
Możliwość odliczenia od razu w roku zakupu
Poniżej 800 € netto: cała kwota pomniejsza Twój zysk w roku zakupu · 34,28 € brutto
Oblicz z wykorzystaniem swojego zestawu podatkowego →Który napinacz utrzyma Twój element obrabiany? Przejdź do wyszukiwarki →
Wskazówki dotyczące stawki podatkowej wynoszącej 30% i wykupu przedsiębiorstwa – nie stanowią porady podatkowej.
Rozmiar szybkozamykacza
  • Jakość rzemieślnicza
  • Od specjalistów od drewna dla specjalistów od drewna
  • Szybka i niezawodna wysyłka
  • Auf Lager – Lieferzeit 1–3 Werktage
  • Zamówiono dodatkową partię – wkrótce znów w sprzedaży

Paketware geht mit DHL oder DPD auf den Weg und ist in der Regel in 1–2 Werktagen bei dir. Die Sendungsverfolgung bekommst du per E-Mail.

Frästische, Hubtische und andere große Werkzeuge kommen per Spedition Schenker, meist in etwa 3 Werktagen. Auf Wunsch liefert die Spedition zum Wunschtermin – du stimmst dich telefonisch mit ihr ab. Wird es einmal länger, melden wir uns vorher.

Wymiary opakowania
• Wysyłka w kartonie za pośrednictwem firmy DHL lub DPD
• Wymiary: 190 × 140 × 50 mm

Nasze narzędzia i maszyny są zaprojektowane z myślą o długotrwałej eksploatacji. Korzystamy wyłącznie z komponentów najwyższej jakości i zgromadziliśmy bogate doświadczenie, które pozwala nam zapobiegać problemom w warsztacie. Dlatego też nie mamy żadnych problemów z roszczeniami gwarancyjnymi – nawet jeśli wykraczają one poza okres 2 lat. Zawsze staramy się znaleźć dobre, wspólne rozwiązanie.

Części zamienne są w 100% dostępne w magazynie.

Akcesoria

Który zacisk utrzymuje twój element obrabiany?

Wyszukiwarka zacisków pomoże Ci dobrać odpowiedni zacisk do obrabianego elementu.

Uruchom Findera →

Szybkozłączka „ RUWI ” o średnicy 20 mm z gwintem zewnętrznym to wersja przykręcana, przeznaczona do rowka nr 10 w profilach aluminiowych. Jej nakrętka osadzona jest w rowku profilu, a za pomocą gwintu zewnętrznego M20 × 1 oraz dołączonej nakrętki zaciskowej można ją dodatkowo przykręcić do konstrukcji. Napinanie odbywa się bez użycia narzędzi: wystarczy przesunąć dźwignię mimośrodową, a element zostanie zamocowany – po cofnięciu dźwigni element jest swobodny.

Za pomocą dźwigni można przy niewielkim wysiłku ręcznym uzyskać siłę napinającą około 3 kN. Wysokość regulacji wynoszącą 9 mm można dostosować do danego elementu; przy całkowitej wysokości 50 mm konstrukcja pozostaje niska. Korpus podstawowy wykonany jest ze stali oksydowanej, a dźwignia mimośrodowa z odlewu aluminiowego malowanego proszkowo; oba elementy wyprodukowane w Niemczech.

Jak z tego korzystać

  • Stałe punkty mocowania w dużych ramach profilowych: połączenie śrubowe trwale utrzymuje punkt mocowania w budowie instalacji i maszyn specjalnych w odpowiednim położeniu – nawet przy występowaniu drgań.
  • Budowa urządzeń i osprzętu: mocowanie i zwalnianie ograniczników oraz uchwytów elementów w ciągu kilku sekund – dźwignia zastępuje narzędzia do montażu.
  • Praca cykliczna: przesunięcie dźwigni, element na miejscu – powrót dźwigni, kolejny element; 9 mm wysokości regulacji pozwala na wyrównanie niewielkich wahań grubości.
  • Budowa stoisk targowych i linie montażowe: często zmieniające się konstrukcje montowane w stałych, powtarzających się miejscach.

Czy to pasuje do twojego profilu aluminiowego?

Rowek 10 to szerokość rowka stosowana w dużych seriach profili. Przy składaniu zamówienia należy wybrać nakładkę do profili Item lub Bosch – oba systemy mają różne kształty rowków przy tej samej szerokości, stąd odrębne wersje: decydujący jest kształt rowka, a nie tylko jego szerokość.

Jeśli potrzebujesz mniejszego rowka, dostępne są wersje z gwintem zewnętrznym do rowków 6 i 8; jeśli punkt mocowania ma przemieszczać się wraz z konstrukcją bez konieczności przykręcania, wybierz zacisk szybki z nakrętką rowkową do rowka 10. Wszystkie rozmiary przedstawiono w zestawieniu zacisków szybkich.

Pliki do pobrania

Wszystkie szczegóły

Wymiary
Korpus podstawowy: Ø 20 mm
Całkowita wysokość: 50 mm
Zakres regulacji wysokości: 9 mm

Gwint
Gwint zewnętrzny: M20 × 1, z nakrętką zaciskową

Materiał
Korpus podstawowy: stal, oksydowana
Dźwignia mimośrodowa: odlew aluminiowy, malowany proszkowo

Kompatybilność
Profile: profile systemowe aluminiowe, szyny z rowkiem teowym, blaty z rowkiem (rowek 10, Item) w przypadku RUWI27520-1
Profile: profile Bosch i kompatybilne profile systemowe aluminiowe, szyny z rowkiem teowym, blaty z rowkiem (rowek 10) w przypadku RUWI27520-3

★★★★★
