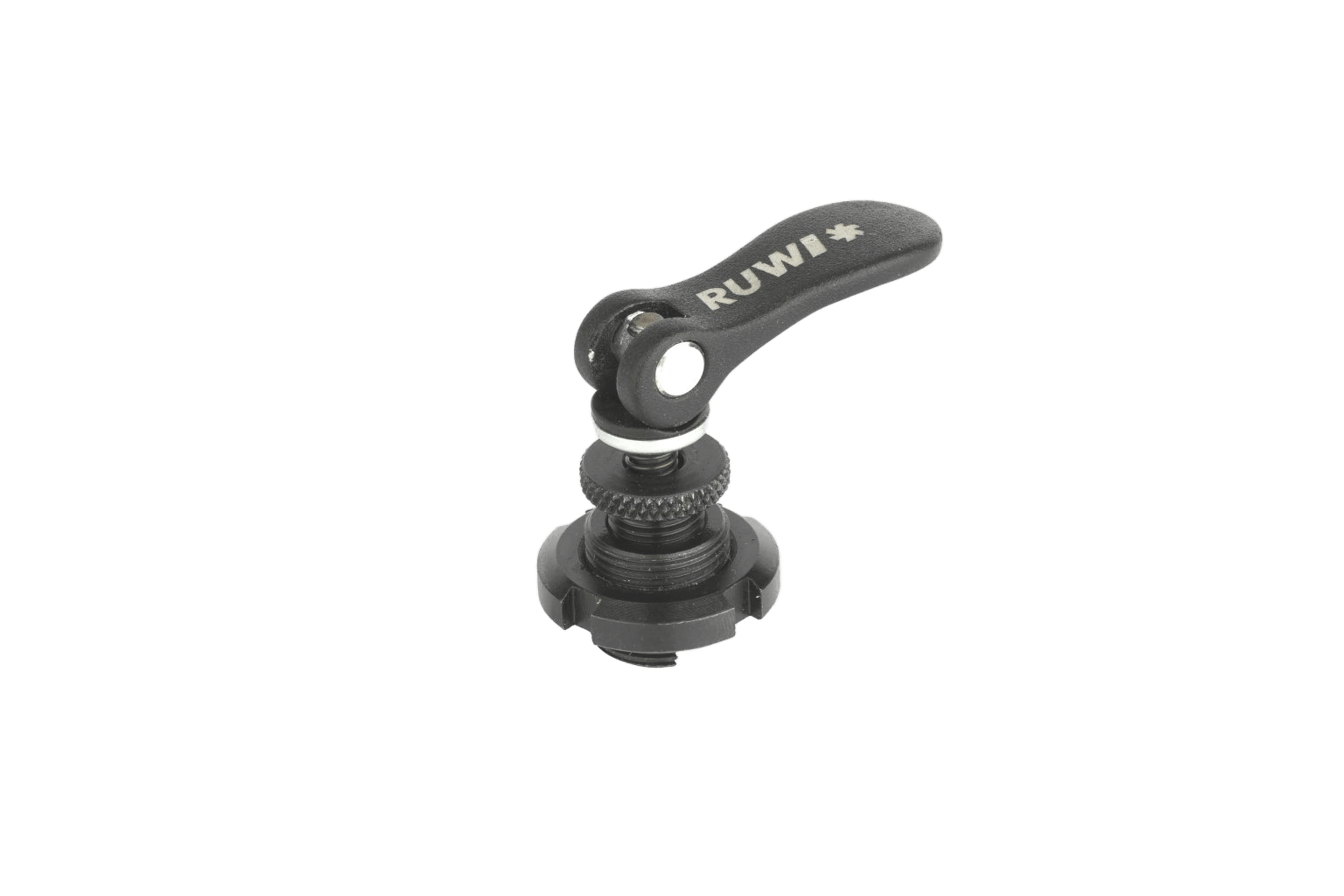

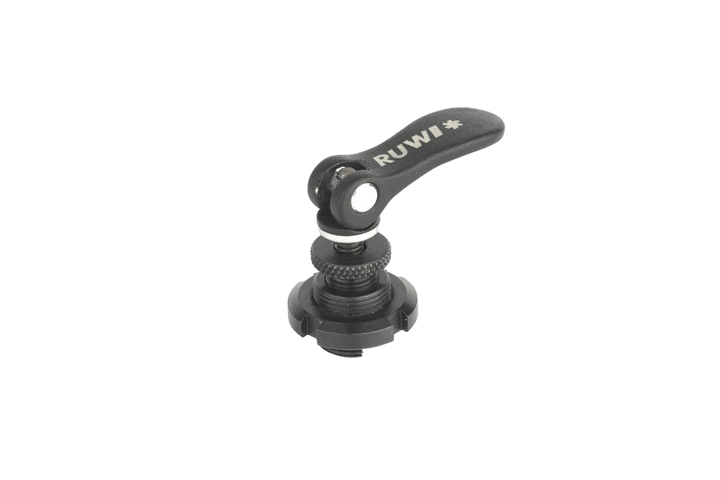

Zacisk szybki o średnicy 15 mm z gwintem zewnętrznym i nakrętką zaciskową do rowka

Szybkozacisk „ RUWI ” z gwintem zewnętrznym i nakrętką zaciskową stanowi wersję przykręcaną z serii szybkozacisków do profili aluminiowych „ RUWI ”: podczas gdy wersja standardowa wsuwa się do rowka profilu za pomocą nakrętki rowkowej, ta wersja jest mocno przykręcana za pomocą gwintu zewnętrznego – przeznaczona jest do punktów mocowania, które pozostają na swoim miejscu na stałe. Napięcie, podobnie jak w całej serii, odbywa się bez użycia narzędzi: wystarczy przesunąć dźwignię mimośrodową o 90 stopni, a element mocowany jest mocno osadzony – po cofnięciu dźwigni jest on ponownie swobodny.

Dostępne są dwa rozmiary: Ø 15 mm z gwintem M15 × 1 do rowka 6 (Item) oraz Ø 20 mm z gwintem M20 × 1 do rowka 8 – w tym przypadku osobno dla profili Item i Bosch, ponieważ oba systemy mają różnie ukształtowane rowki przy tej samej szerokości. Siła zacisku wynosi około 2 kN (Ø 15) lub 3 kN (Ø 20) i jest generowana przy niewielkim nakładzie siły ręcznej na dźwignię. Korpus podstawowy jest wykonany ze stali, a dźwignia mimośrodowa z odlewu aluminiowego malowanego proszkowo; elementy te są produkowane w Niemczech.

Jak z tego korzystać

• Konfiguracja stałych punktów mocowania: nakrętka zaciskowa trwale mocuje napinacz w jego położeniu – punkt mocowania pozostaje niezmienny, nawet jeśli elementy obrabiane zmieniają się w cyklu produkcyjnym.
• Budowa urządzeń i osprzętu: mocowanie i zwalnianie ograniczników oraz uchwytów elementów w ciągu kilku sekund – dźwignia zastępuje narzędzia do montażu.
• Inżynieria mechaniczna i prototypowanie: często zmieniające się nadbudówki w skręcanych, powtarzających się pozycjach.
• Budowa stoisk targowych: szybki montaż i demontaż konstrukcji z profili aluminiowych – punkty mocowania są zawsze w tym samym miejscu przy każdym montażu.

Czy to pasuje do twojego profilu aluminiowego?

To, jakiej szerokości rowka potrzebujesz, wynika z profilu: rowek 6 montuje się zazwyczaj na profilach 20 i 30, a rowek 8 – na profilach 40. Przy składaniu zamówienia należy wybrać odpowiednio pozycję „Rowek 6” (Ø 15), „Rowek 8” lub „Rowek 8 Bosch” (obie Ø 20) – decydujący jest kształt rowka, a nie tylko jego szerokość. Całkowita wysokość jest płaska: 39 mm przy Ø 15, 50 mm przy Ø 20, z możliwością regulacji wysokości o odpowiednio 7 lub 9 mm w zależności od grubości obrabianego elementu.

Jeśli punkt mocowania ma przemieszczać się wraz z konstrukcją, wybierz wersję z nakrętką rowkową; większe rozmiary i inne szerokości rowków przedstawiono w zestawieniu szybkozamknięć.

Pliki do pobrania

• Instrukcja obsługi szybkozamykaczy (PDF)

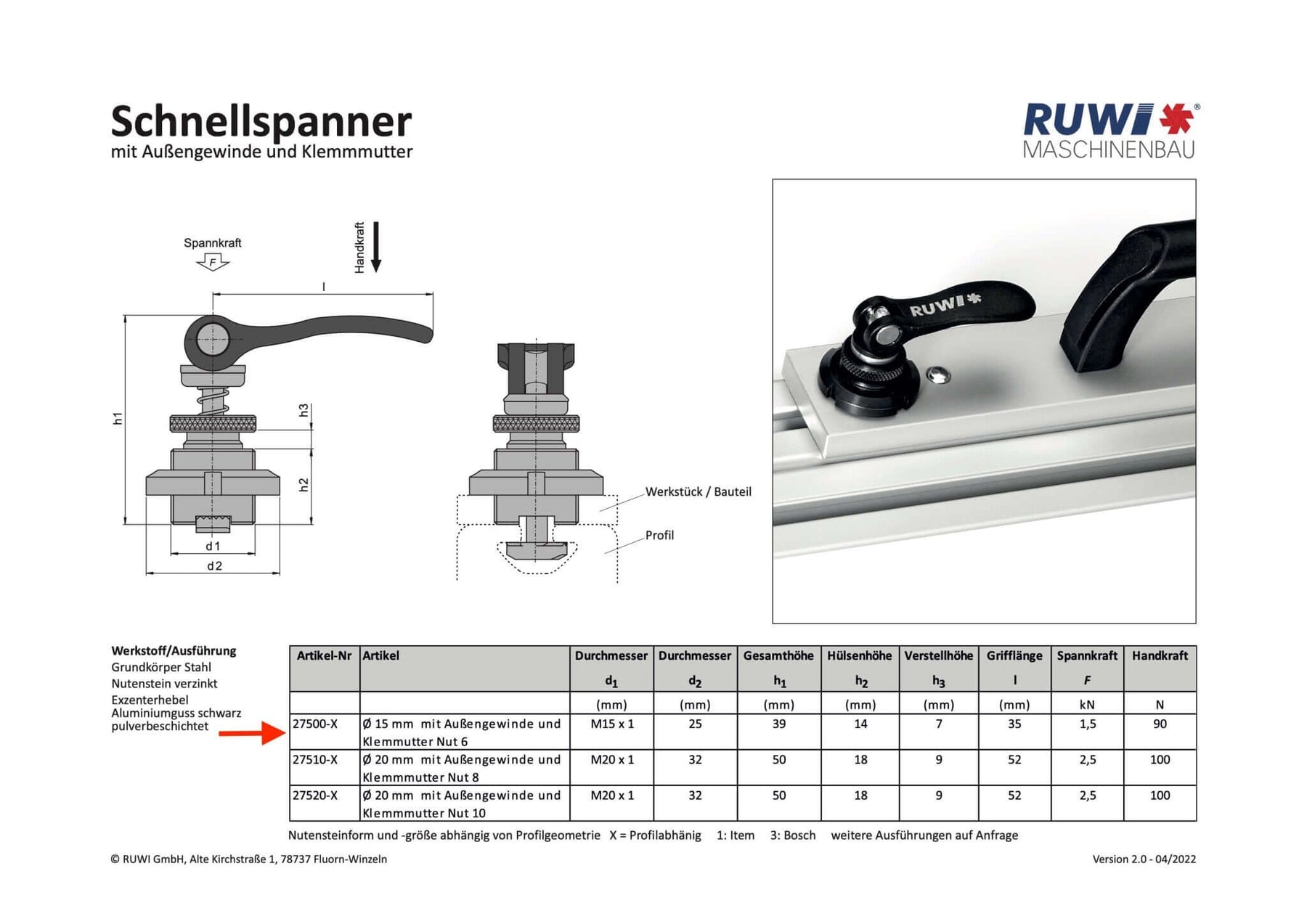

• Karta katalogowa szybkozamykaczy (PDF)

Wszystkie szczegóły

Wymiary
Korpus podstawowy: Ø 15 mm (RUWI27500-1) lub Ø 20 mm (RUWI27510-1, RUWI27510-3)
Całkowita wysokość: 39 mm (Ø 15 mm) lub 50 mm (Ø 20 mm)
Wysokość regulacji: 7 mm (Ø 15 mm) lub 9 mm (Ø 20 mm)

Gwint
Gwint zewnętrzny: M15 × 1 (Ø 15 mm) lub M20 × 1 (Ø 20 mm), z nakrętką zaciskową

Kompatybilność
Rowek: 6 (Item, Bosch i profile kompatybilne) przy Ø 15 mm, rowek 8 do 10 przy Ø 20 mm (RUWI27510-1 pasuje do profili Item, RUWI27510-3 pasuje do profili Bosch)

Siła zacisku
Siła zacisku: ok. 2 kN (Ø 15 mm) lub ok. 3 kN (Ø 20 mm)

Materiał
Korpus podstawowy: stal
Dźwignia mimośrodowa: odlew aluminiowy, malowany proszkowo
