Ecco cosa è incluso
• 1 × elemento di guida
• 2 × guida di estrazione con rulli di supporto abbassabili
• 1 × istruzioni di montaggio e d'uso
L'estensione di supporto amplia il RUWI Lifting Table 300 con un sostegno estraibile per pezzi lunghi e grandi. All'occorrenza estrai le due guide e abbassi i rulli di supporto; un pezzo bloccato lateralmente sul tavolo e sporgente oltre il bordo si appoggia in modo pulito, invece di flettersi o toccare terra. Questo lo protegge da segni di pressione e sporco e dà ulteriore stabilità alla struttura.

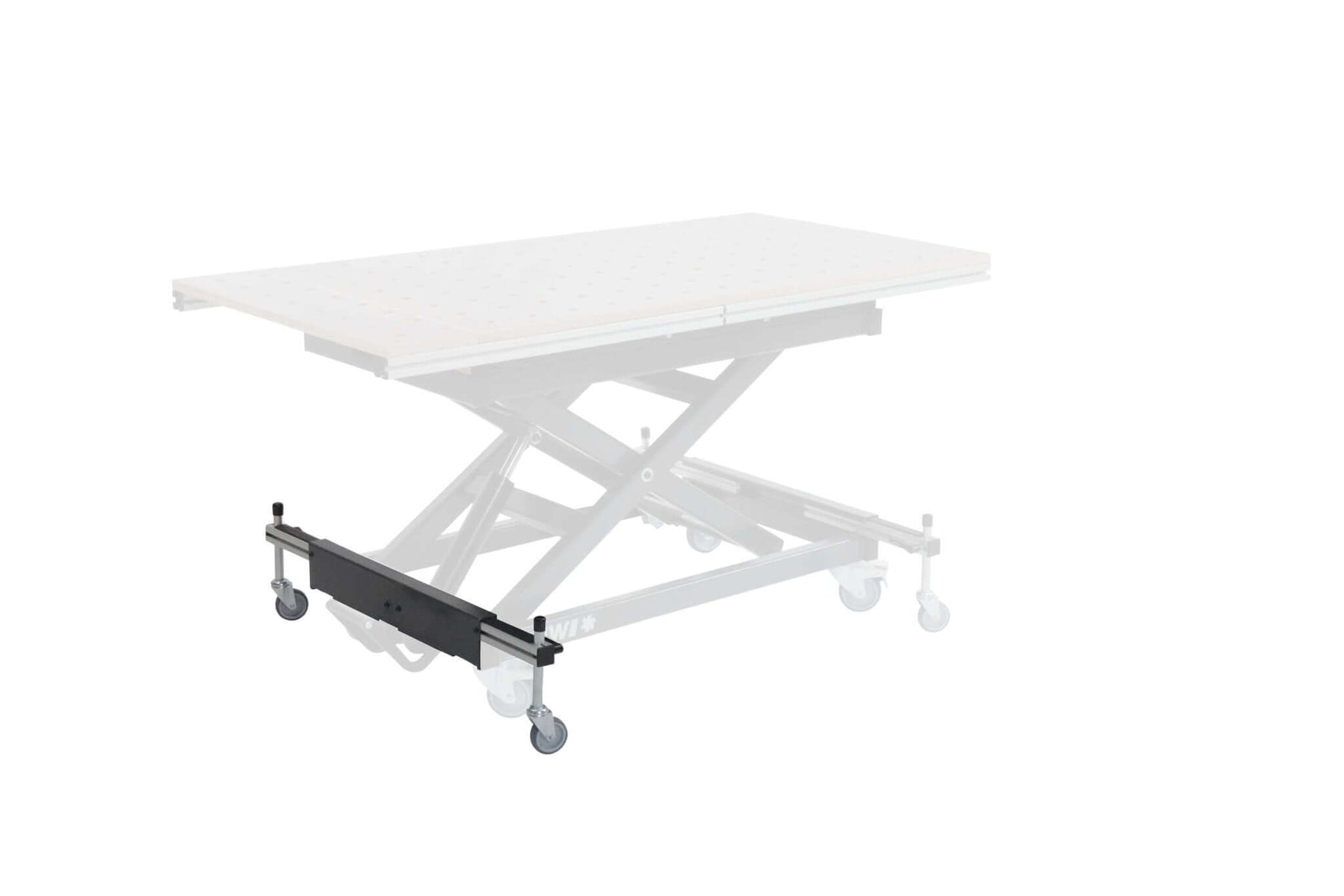

Le due guide di estrazione reggono i rulli di supporto (Ø 75 mm) su ralla a sfere a doppio cuscinetto; ogni rullo sostiene fino a 75 kg. Il binario di guida è in lamiera d'acciaio verniciata a polvere, l'estrazione in alluminio anodizzato con rivestimento in gomma che protegge il pezzo. Se il supporto non serve, reinserisci le guide riducendo l'ingombro.
Come si utilizza

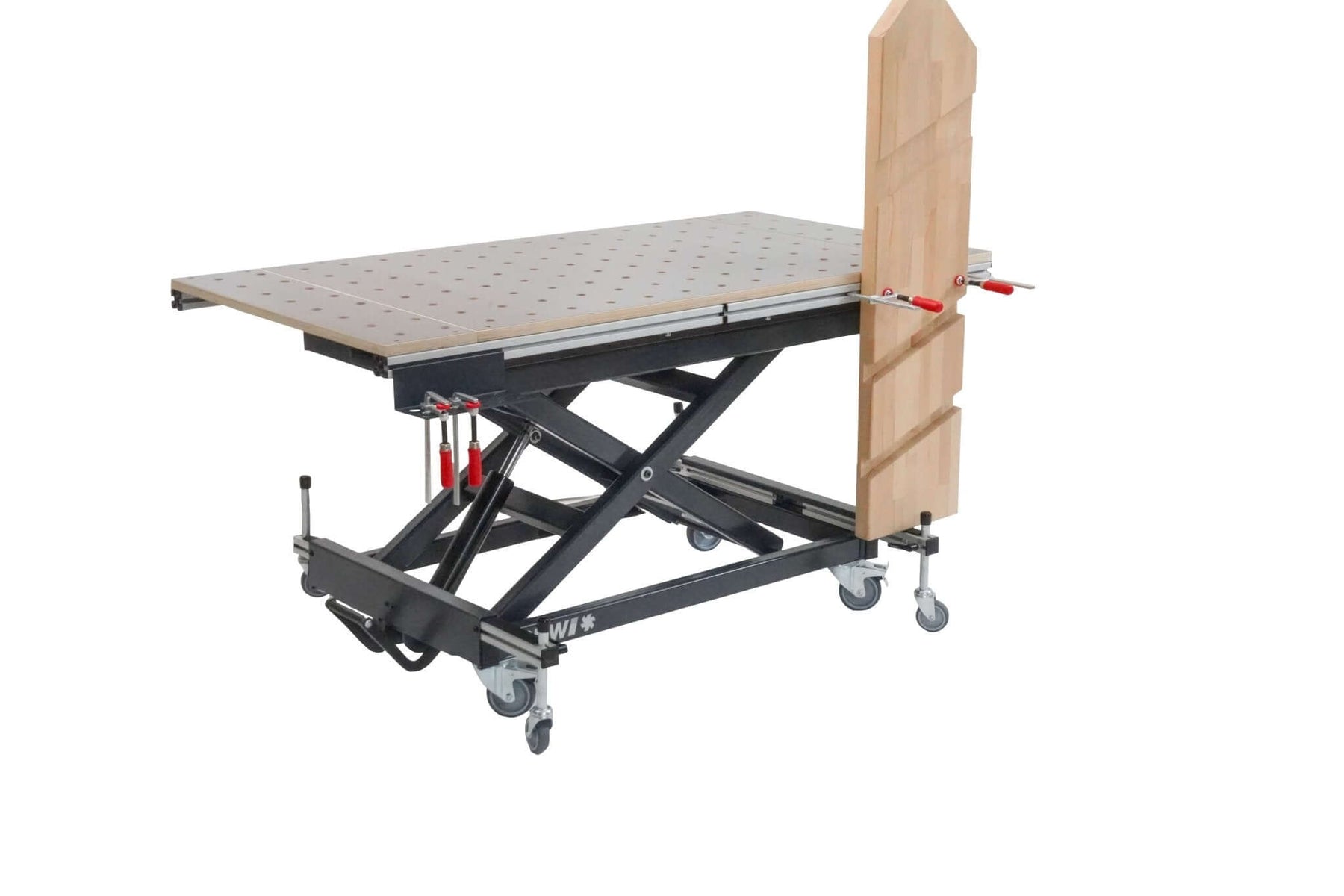

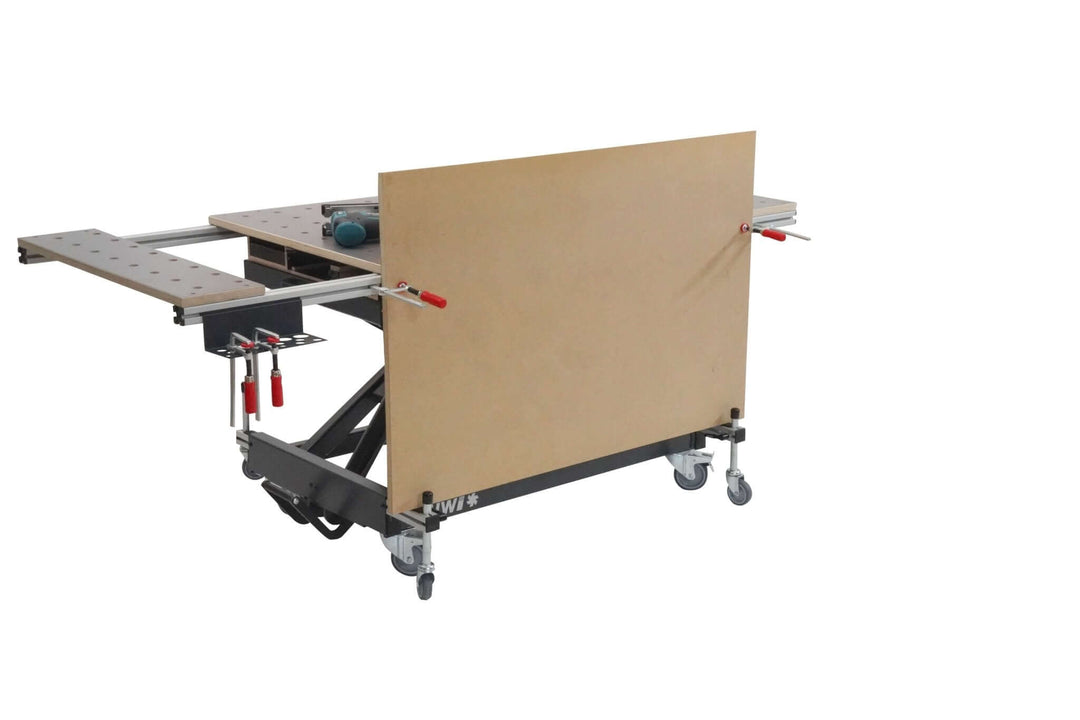

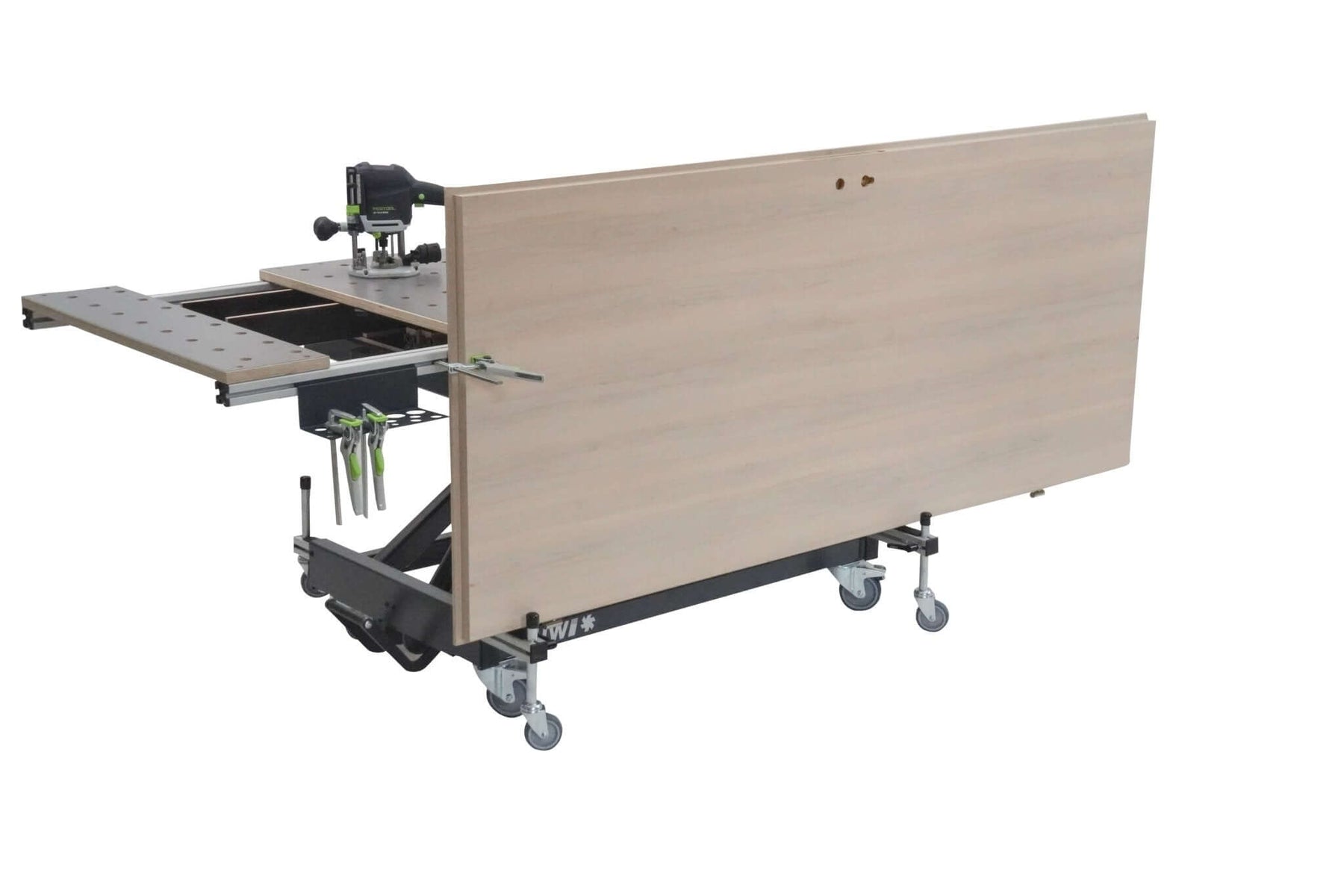

- Lavorazione di ante e pannelli sul lato: il pezzo bloccato in verticale nel profilo di serraggio poggia con il bordo inferiore sui rulli in gomma; il bordo rimane pulito, il pavimento lontano.

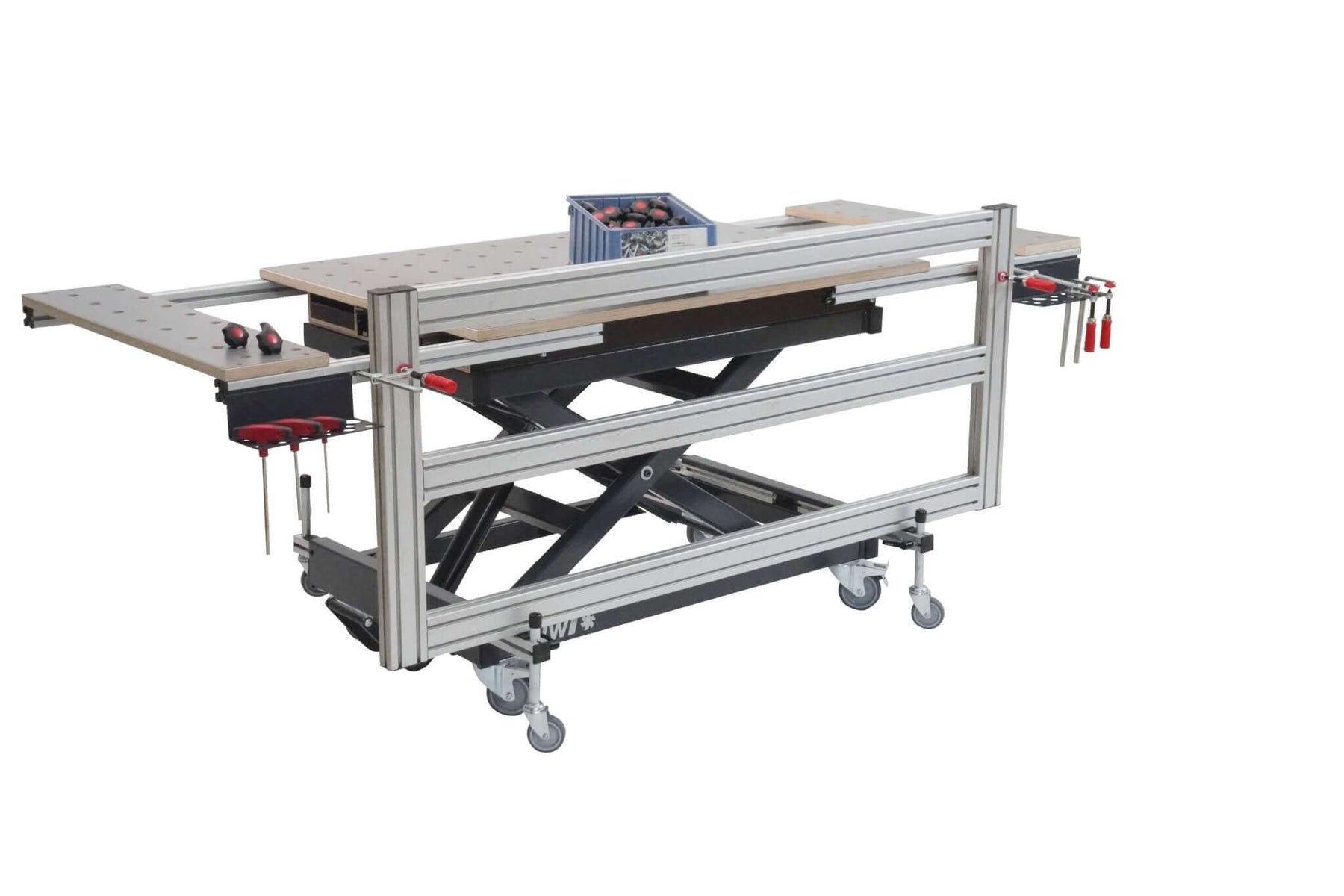

- Guida di pezzi lunghi durante la fresatura e il taglio: i rulli sulla ralla ruotano nella direzione di avanzamento; il pezzo scivola invece di strisciare.
- Assorbimento di parti sporgenti pesanti: due rulli da 75 kg ciascuno reggono anche tavole e telai massicci; il peso non tira più sul morsetto.

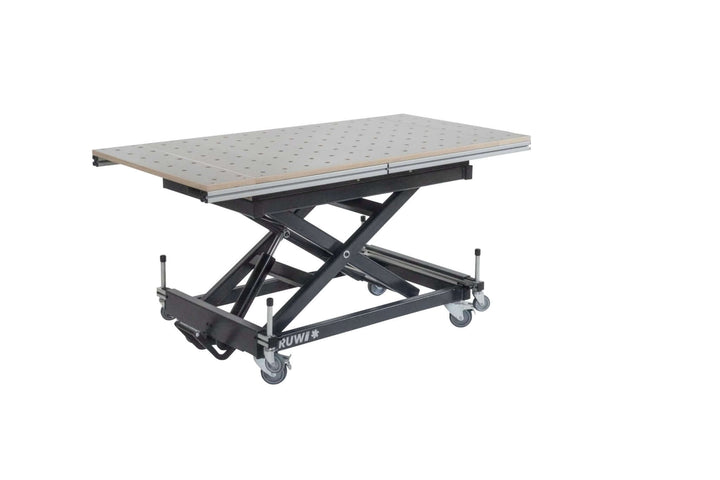

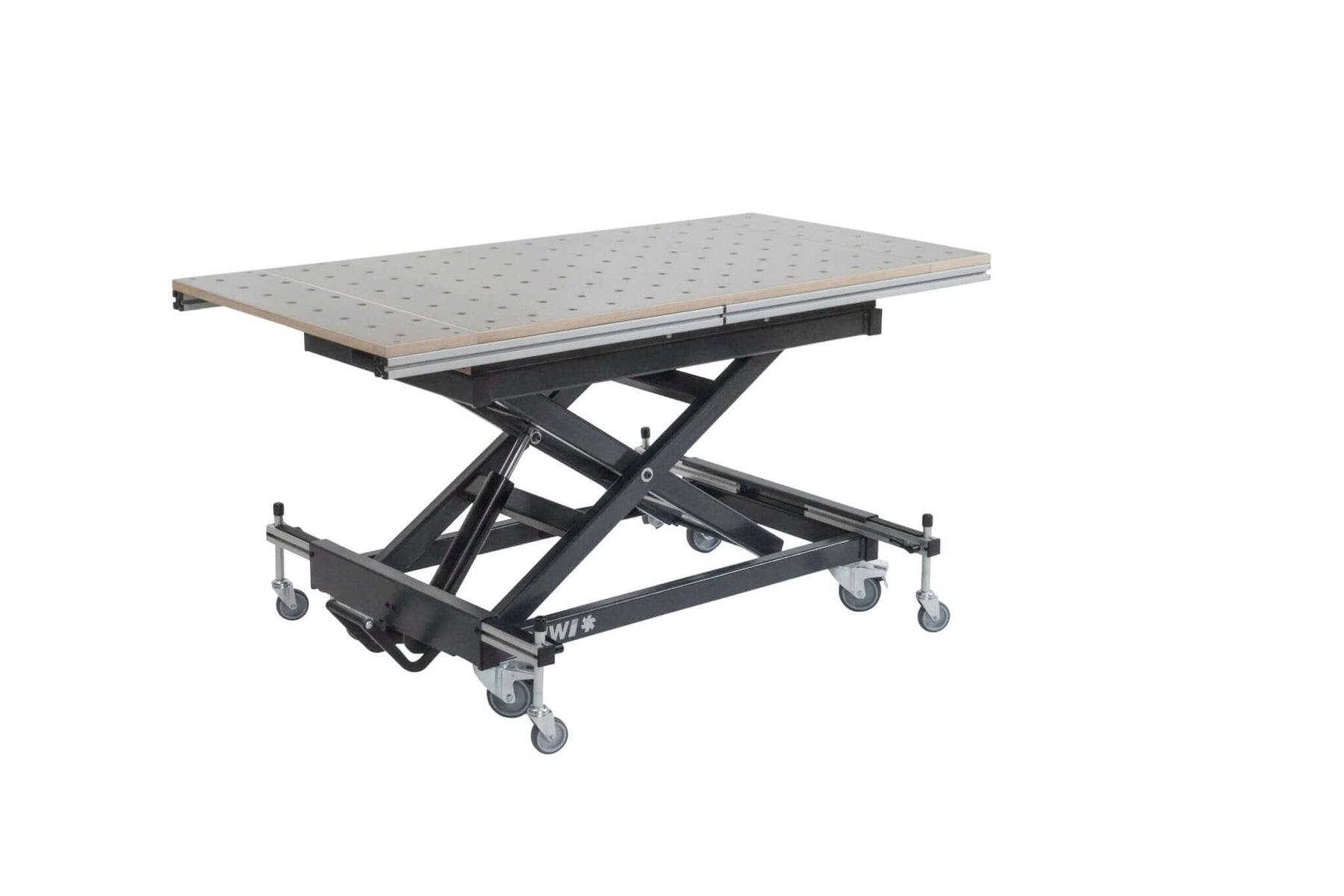

- Estrazione solo all'occorrenza: guide fuori, rulli abbassati, lavoro eseguito; poi inserite e il tavolo mantiene le sue dimensioni.
È compatibile con il tuo tavolo elevatore?
L'estensione di supporto è fatta per i RUWI Lifting Table della serie 300: Basic, Classic e Premium sul basamento 300. Un limite onesto: non è compatibile con i modelli 300 XL e 400 XL Akku, i cui basamenti hanno una struttura diversa. I pezzi si trattengono lateralmente tramite i profili di serraggio con morsetti come il Bessey GTR 160/60.
