Strumenti di serraggio ingegnosi, appositamente progettati per la griglia forata da 20 mm
Fissaggio sulla griglia forata da 20 mm
Tutti questi utensili di serraggio si inseriscono direttamente nella griglia forata del tuo tavolo tramite un perno di serraggio da Ø 20 mm: sul tavolo da fresatura “ RUWI ”, sul tavolo elevabile, sulla prolunga del tavolo o sul Festool MFT. Basta inserire l’utensile nel foro, serrare il perno e questo si fissa saldamente esattamente nella posizione richiesta dal tuo pezzo da lavorare. Poiché il perno è uguale ovunque, ogni pezzo può essere spostato liberamente tra i tuoi tavoli.
Quale tenditore scegliere per quale compito?

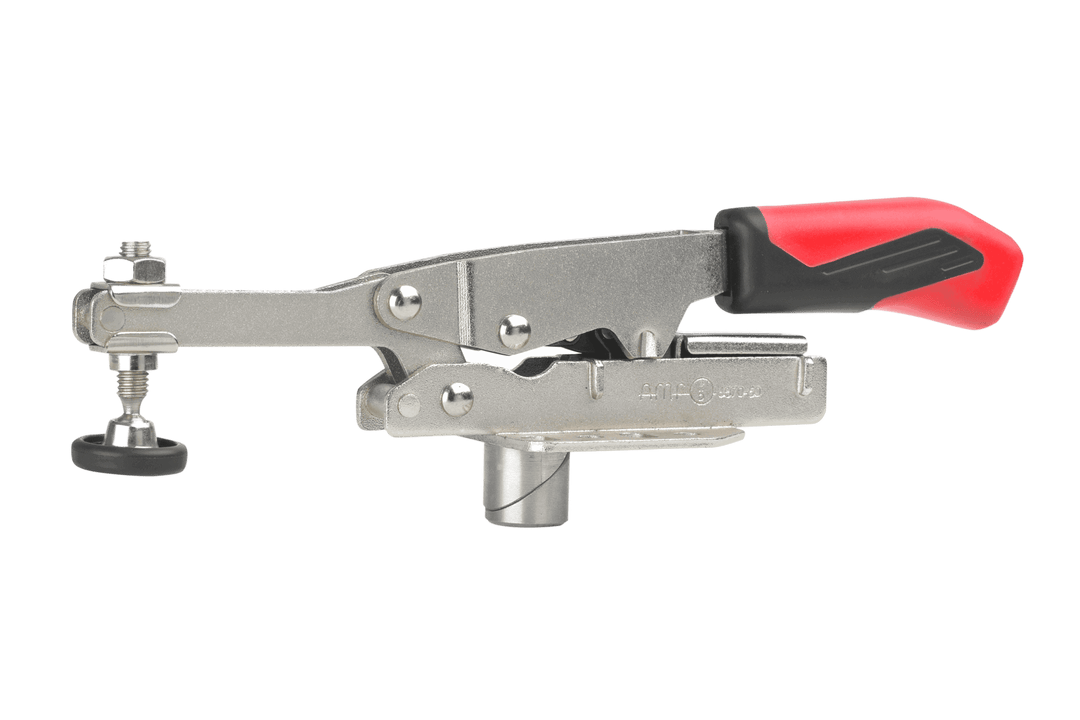

- Premere il pezzo dall'alto sul piano di lavoro: morsetto verticale – mantiene fermi i pezzi appoggiati in piano durante la foratura, la fresatura o la rettifica.
- Fissare il pezzo lateralmente contro un fermo: morsetto orizzontale – esercita una pressione orizzontale, ad esempio contro il bordo di un fermo.
- Bloccaggio rapido e ripetibile: morsetti eccentrici – fissati con un meccanismo a leva, per operazioni di bloccaggio ripetitive in serie.

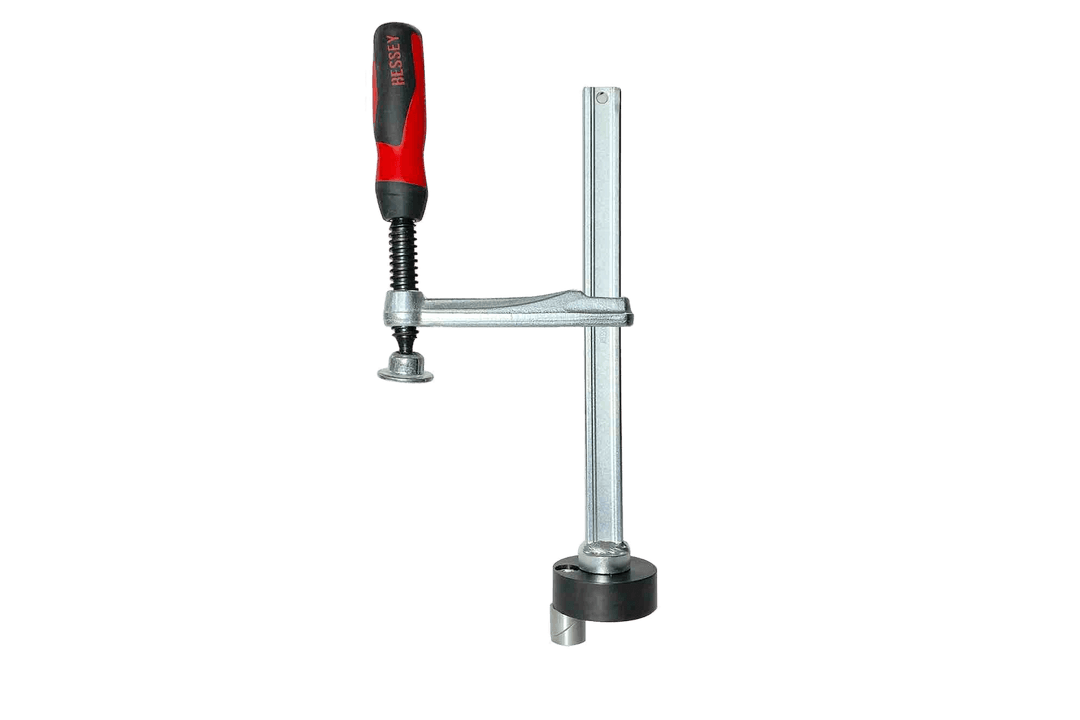

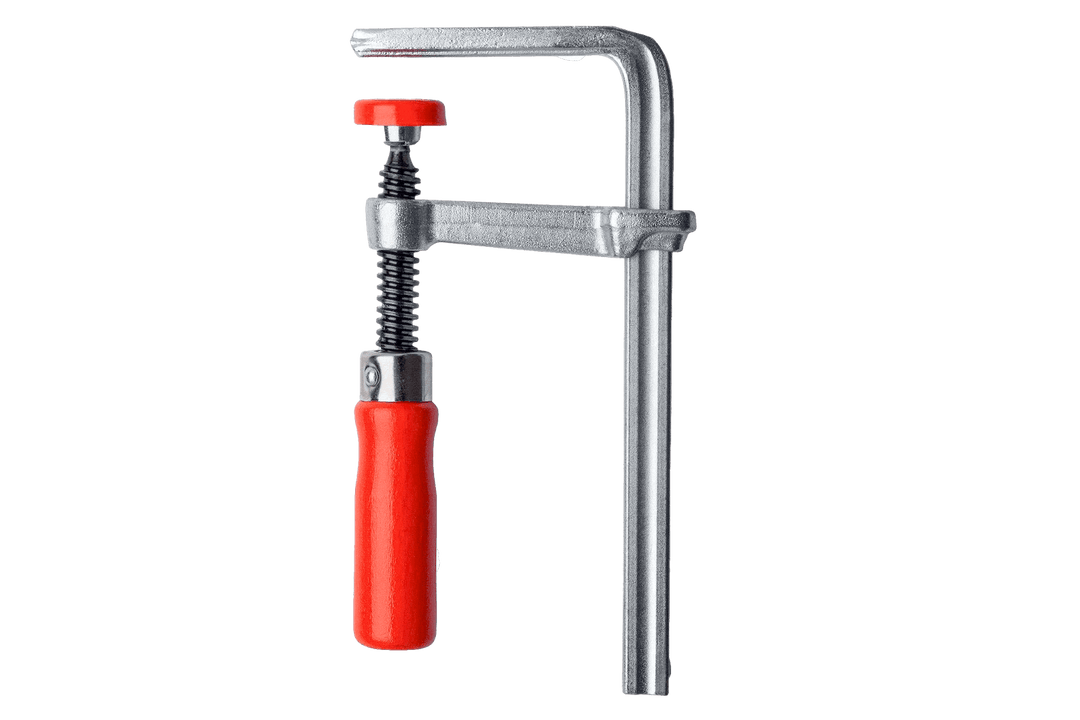

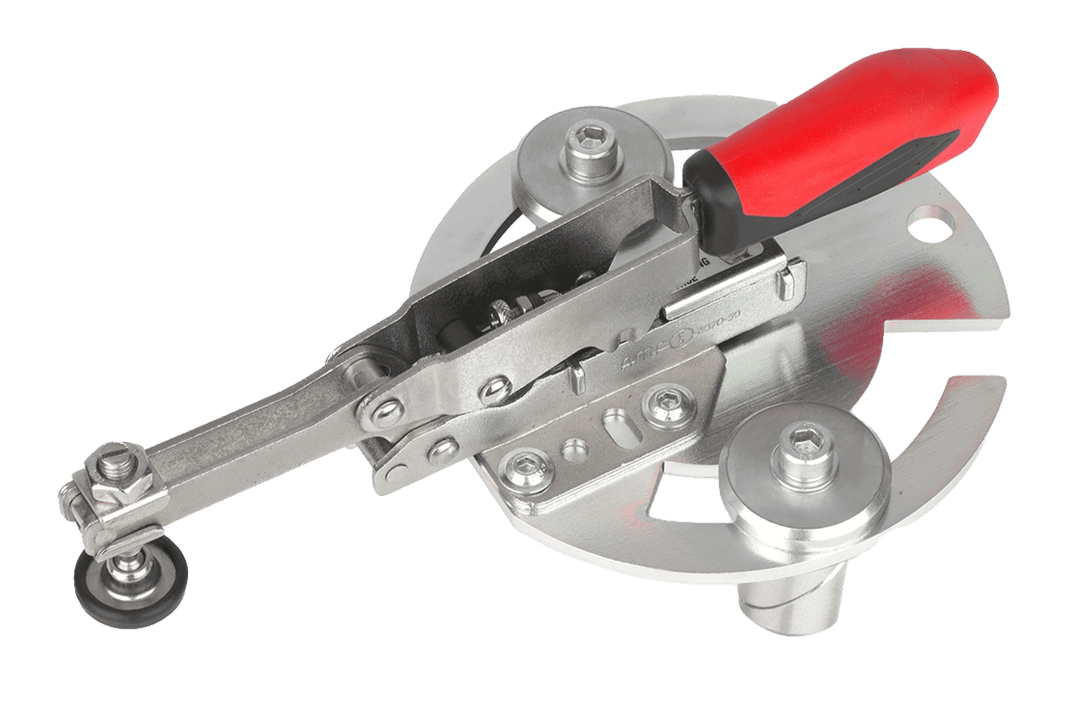

- Posizionamento libero con ampio campo di serraggio: il morsetto a vite Bessey TW 16 con disco adattatore oppure il morsetto da tavolo Bessey GTR 160/60.

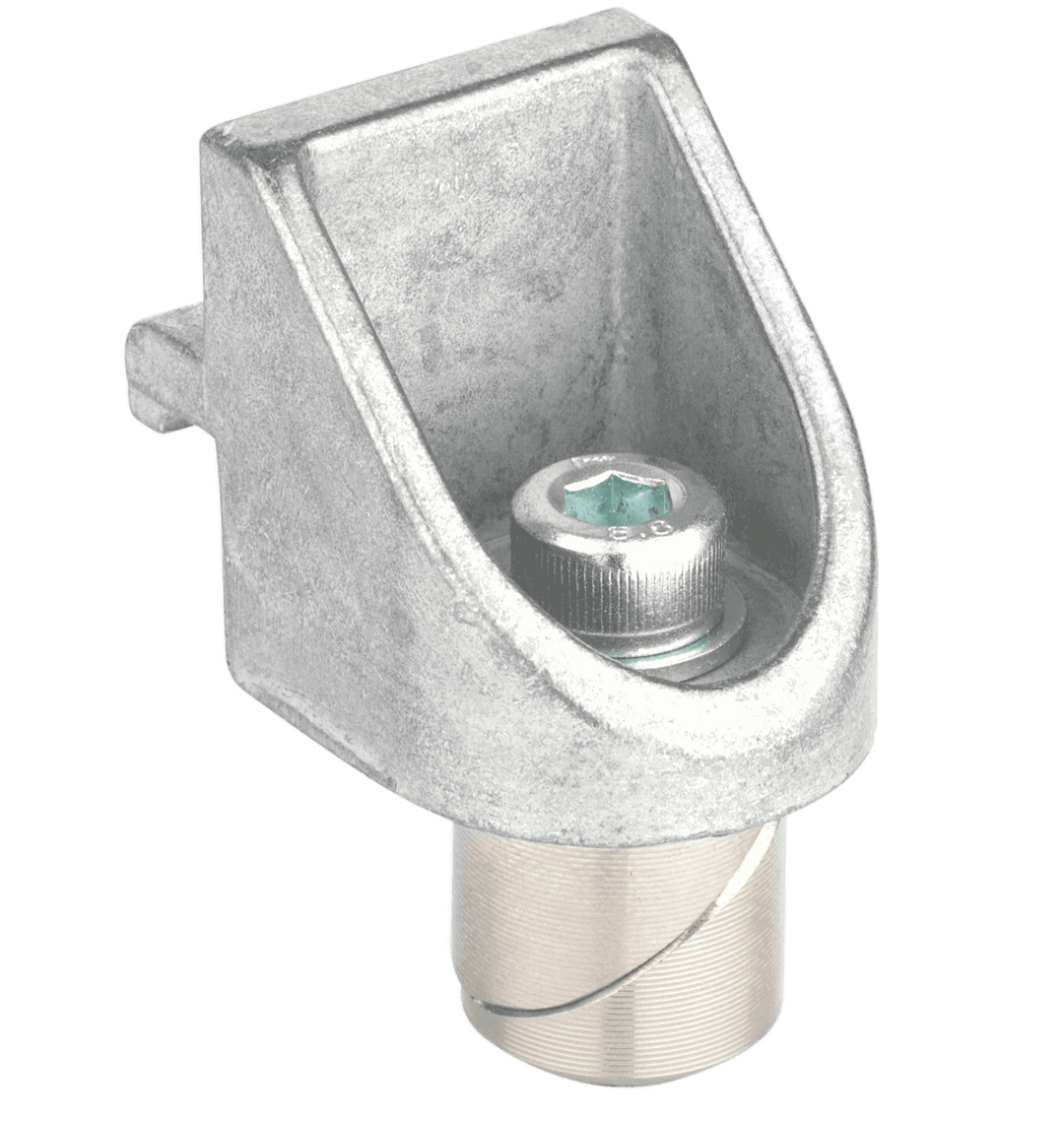

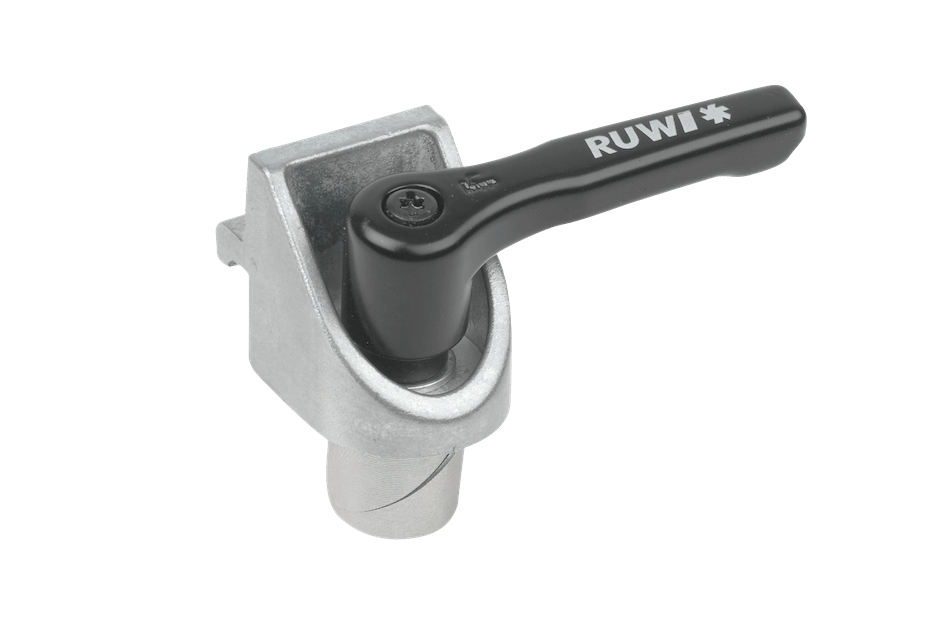

- Allineamento e posizionamento dei pezzi: l’angolo di posizionamento e l’angolo di serraggio, regolabili tramite la leva di serraggio, garantiscono un bordo di battuta stabile.

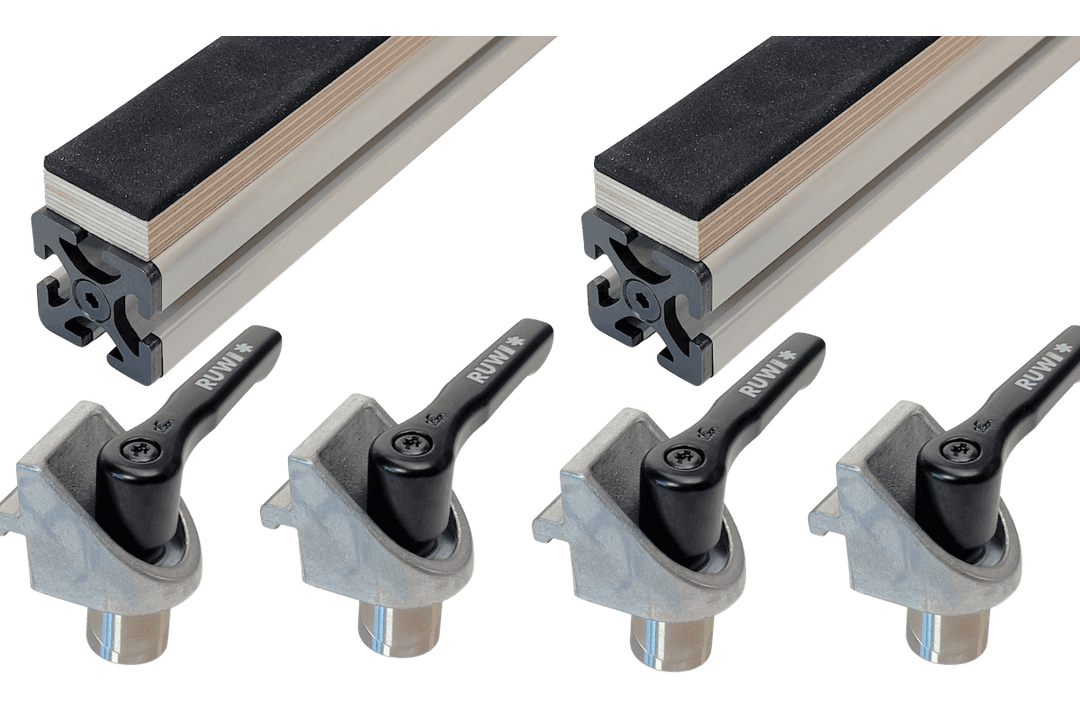

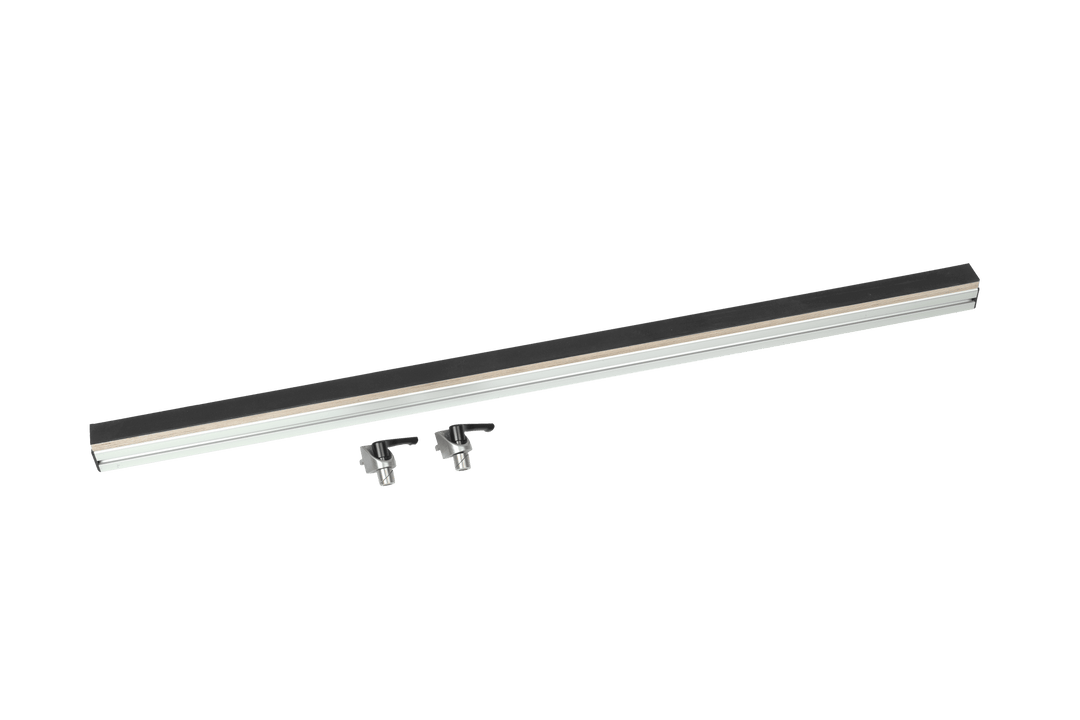

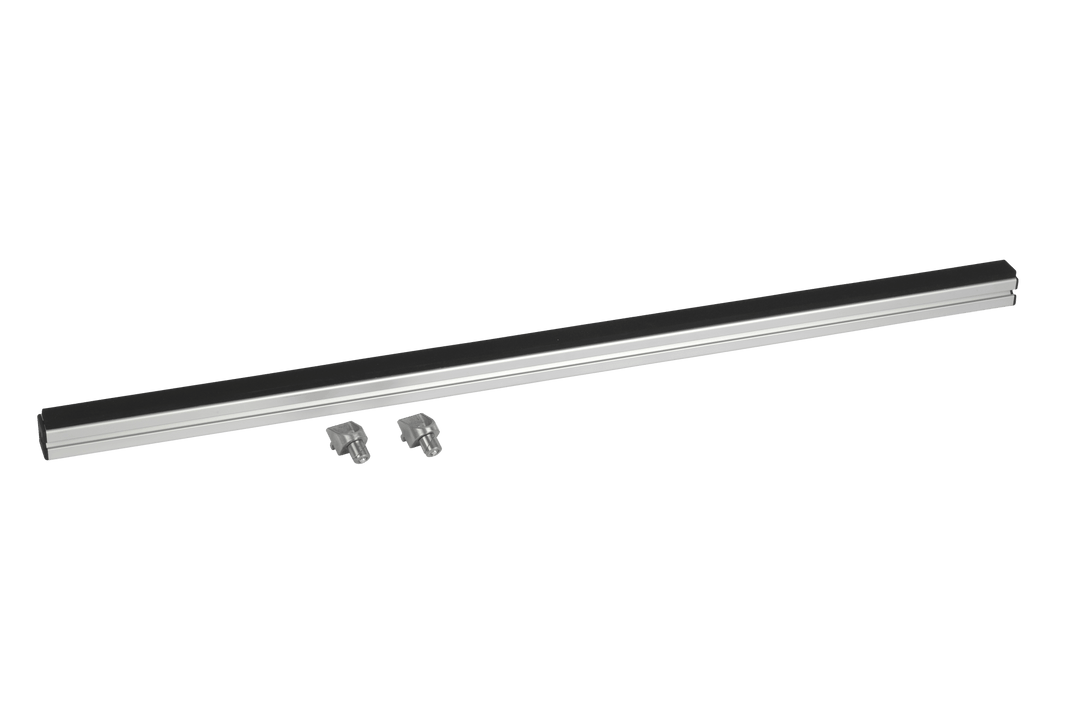

- Appoggiare in modo sicuro pezzi lunghi: le guide di appoggio e il set con rivestimento antiscivolo mantengono il materiale in posizione impedendone lo scivolamento.
Confronto tra direzione di serraggio e compensazione
In cosa si differenziano tecnicamente i tre dispositivi di serraggio “ RUWI ” – e perché la funzione di compensazione automatica è fondamentale nell’uso quotidiano: consentono di serrare pezzi di diverso spessore senza dover regolare ogni volta il mandrino di pressione.
| Tenditore | Direzione di serraggio | Compensazione automatica delle variazioni di spessore |
|---|---|---|
| Tenditore verticale | dall'alto sul tavolo | 35 mm (regolazione in altezza fino a 40 mm) |
| Tenditore orizzontale | in posizione orizzontale contro un fermo | 13 mm (compensazione della corsa fino a 35 mm) |
| Morsetto eccentrico | tramite leva (eccentrico) | – (ripetizione rapida) |

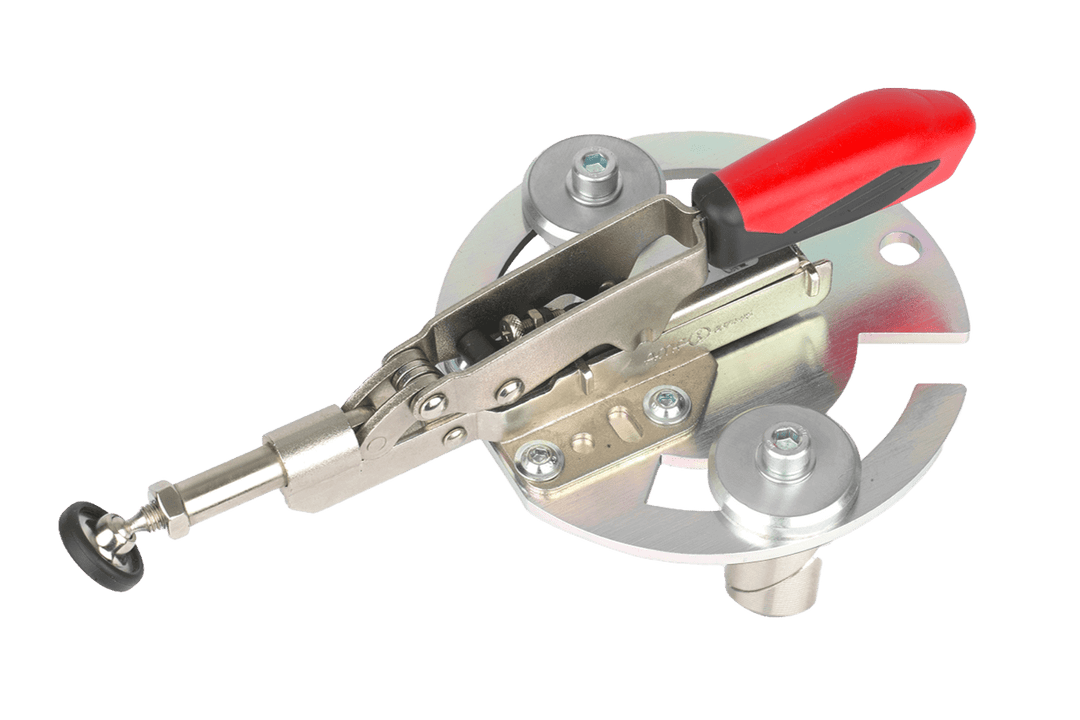

Il dispositivo di serraggio verticale è un dispositivo a leva a ginocchio con mandrino di pressione e, come il dispositivo di serraggio orizzontale, compensa automaticamente le variazioni di spessore del pezzo; il dispositivo di serraggio eccentrico serra tramite leva senza mandrino, ma è più veloce nelle operazioni ripetitive. Tutti e tre si fissano tramite perni di serraggio da Ø 20 mm in ogni posizione di aggancio.

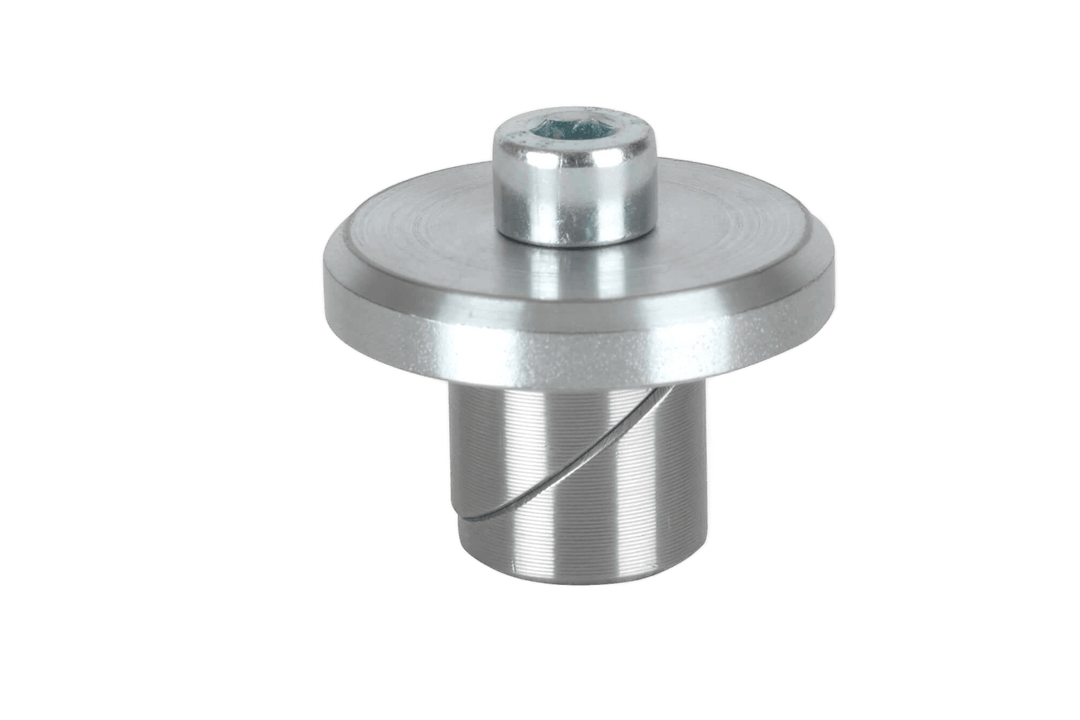

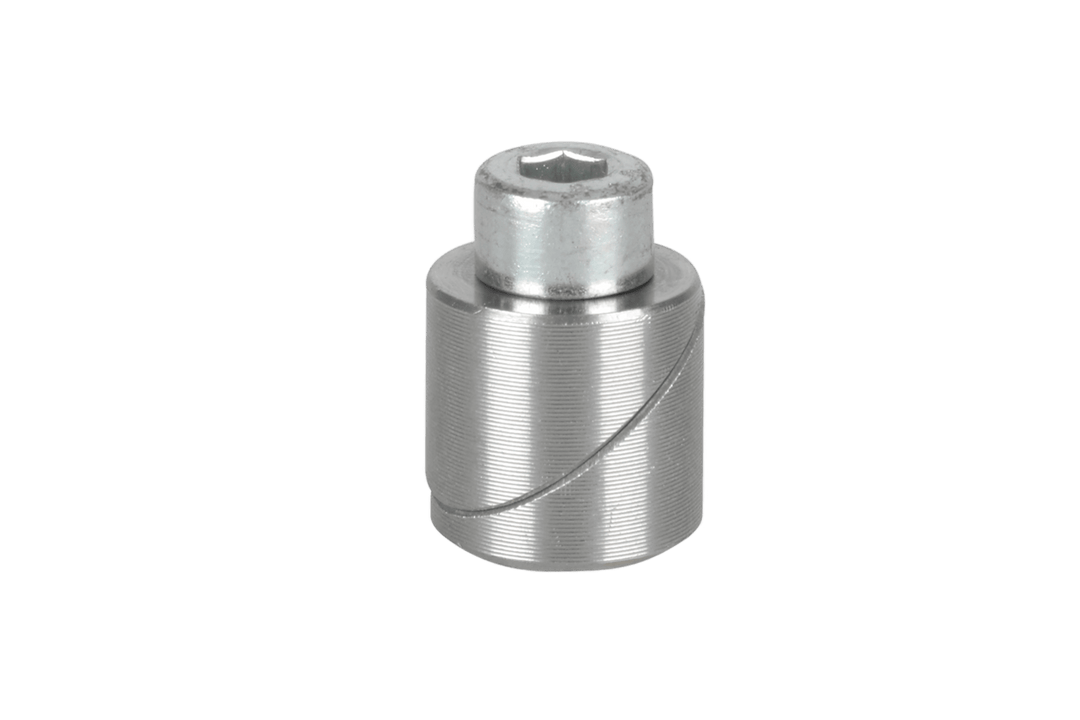

Se ti serve solo il collegamento alla griglia forata, puoi trovare anche separatamente il singolo perno di fissaggio con vite o il perno di fissaggio con rondella – ad esempio per costruire i tuoi dispositivi personalizzati.

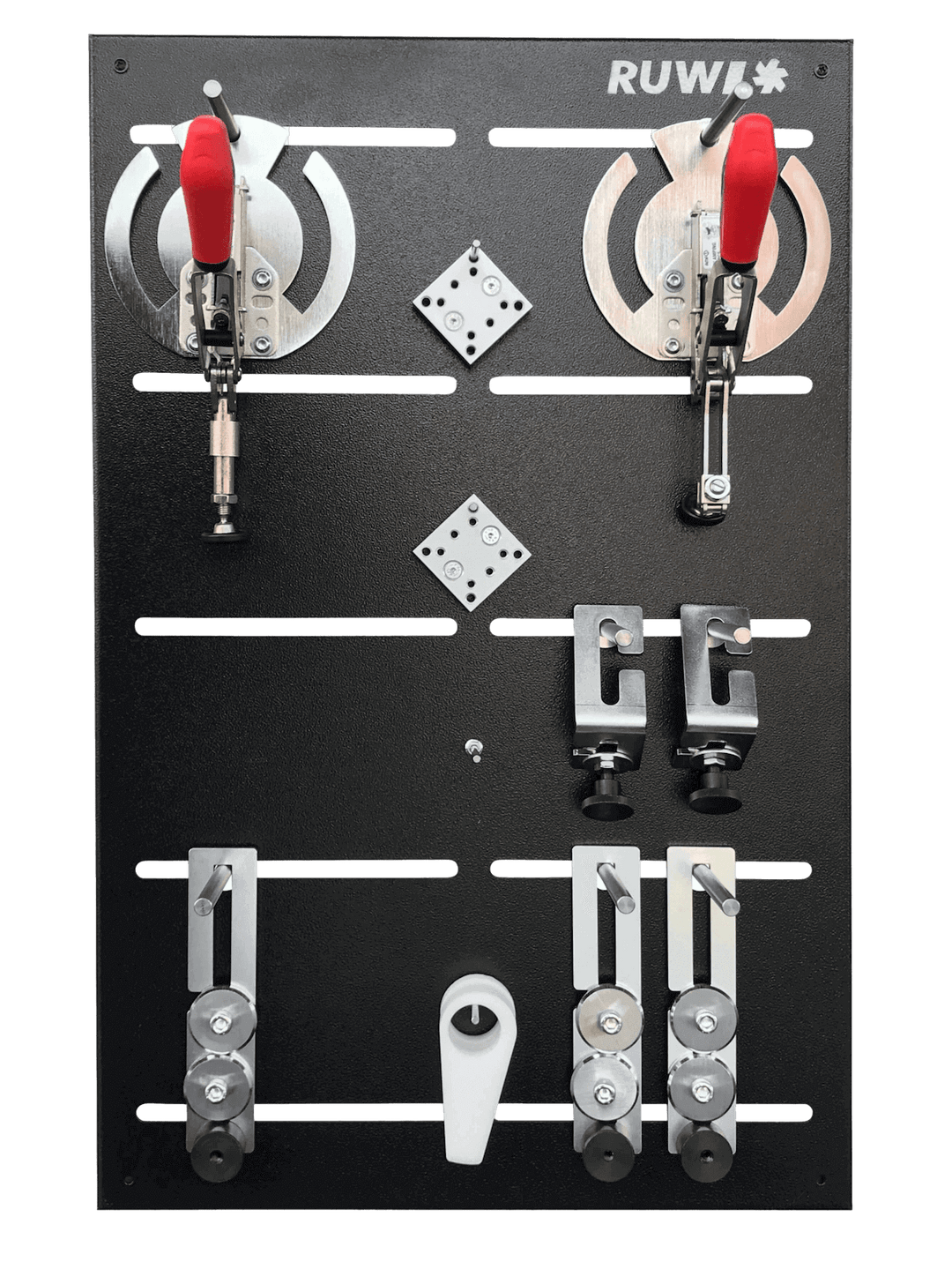

Il modo più veloce per iniziare: il set Premium
Se non vuoi assemblare il tutto pezzo per pezzo, scegli il set Premium di sistemi di fissaggio per griglia forata Ø 20 mm. Questo set riunisce i tensionatori e i bulloni di fissaggio più importanti in un unico pacchetto: l’attrezzatura di base semplice con cui puoi iniziare subito e che potrai integrare in seguito in modo mirato.
Combinabile con qualsiasi utensile
Il sistema è volutamente modulare: oltre ai tenditori RUWI , anche i morsetti Bessey possono essere fissati tramite i perni di serraggio, e gli utensili si adattano a qualsiasi tavolo con passo da 20 mm – non solo ai tavoli RUWI , ma anche al Festool MFT. Troverai gli accessori di battuta adatti nella sezione dedicata agli adattatori e alle battute.
Domande frequenti
Mi servono attrezzi per il serraggio?
Stringi il perno di bloccaggio dall’alto con una chiave a brugola SW 6: in questo modo il tenditore rimane saldamente fissato alla griglia forata. Il tensionamento vero e proprio avviene poi rapidamente tramite la leva o la vite di pressione.
Qual è lo spessore del tavolo richiesto per il perno di fissaggio?
Il perno di fissaggio si aggancia a tavoli con spessore del legno di circa 16 mm, mentre nel caso del metallo a partire da 4 mm. I piani più sottili non trattengono il perno in modo sicuro.
A cosa serve la funzione di compensazione automatica?
Consente di serrare pezzi di diverso spessore senza dover regolare ogni volta il mandrino di pressione: fino a 35 mm per il dispositivo di serraggio verticale e fino a 13 mm per quello orizzontale. Ciò consente di risparmiare tempo quando si cambiano i pezzi.
