Sgancio rapido per profili in alluminio

Pratico sgancio rapido, specialmente per i profili in alluminio

Morsetti a sgancio rapido RUWI - L'efficiente tecnologia eccentrica per i profili in alluminio

Bloccaggio più rapido, senza chiavi: i nostri morsetti a sgancio rapido RUWI sfruttano il principio della leva eccentrica per fissare in modo sicuro e senza attrezzi pezzi, angoli o battute nei profili con scanalatura a T (scanalatura 6, 8, 10). Laddove gli altri si avvitano con viti ad alette, con noi basta girare la leva e tutto è già saldamente in posizione.

Introduzione e panoramica

I nostri morsetti a sgancio rapido si basano sul principio "bloccare invece di avvitare": una leva eccentrica preme un dado con scanalatura a T nella scanalatura del profilo di alluminio, con una breve corsa della leva. In questo modo è possibile fissare componenti, dispositivi, barre di arresto o staffe in pochi secondi e rilasciarli altrettanto rapidamente.

Il punto forte: il sistema di serraggio eccentrico rende superfluo l'uso di utensili. Invece di avvitare all'infinito, basta ruotare una volta il dado di regolazione per adattarlo allo spessore del pezzo; poi basta un clic e si possono ottenere forze di serraggio da 2,5 kN a 4 kN. Ciò consente un enorme risparmio di tempo in officina, soprattutto quando si cambiano frequentemente i pezzi da lavorare o le soste.

Design tecnico e funzionalità

Le leve a sgancio rapido RUWI sono leve di serraggio eccentriche che si adattano perfettamente alla scanalatura del profilo. Il suo nucleo è costituito da un corpo di base cilindrico (ad esempio Ø20 mm) e da un bullone caricato a molla. Quando si gira la leva, questo bullone tira il dado a T verso l'alto nella scanalatura: una breve corsa della leva moltiplica la forza della mano da 20 a 25 volte.

  • Leva eccentrica: blocca il pattino nella scanalatura con uno sforzo minimo.
  • Dado di regolazione: regolazione fine della corsa di serraggio per adattare il serraggio esattamente all'altezza del pezzo o allo spessore del materiale.
  • Principio della molla: installazione di una molla di ritorno in modo che il tenditore torni automaticamente in posizione aperta quando viene rilasciato.
  • Materiali di alta qualità: acciaio, pattini zincati, leve in alluminio o zinco pressofuso - robusti e durevoli (Made in Germany).

In questo modo è possibile ottenere facilmente una forza di serraggio da 2,5 kN a 4 kN con una forza manuale di circa 100 N. Ciò è più che sufficiente per tenere fermi o pezzi in lavorazione in modo sicuro, ad esempio durante la foratura, la fresatura o l'assemblaggio. L'innesto della leva avviene in modo percettibile e sicuro, riducendo così lo sgancio accidentale anche in caso di vibrazioni in officina.

Modelli e varianti

Per avere la soluzione perfetta per ogni tipo di profilo e per ogni situazione di serraggio, i nostri spiedini a sgancio rapido sono disponibili in diverse versioni:

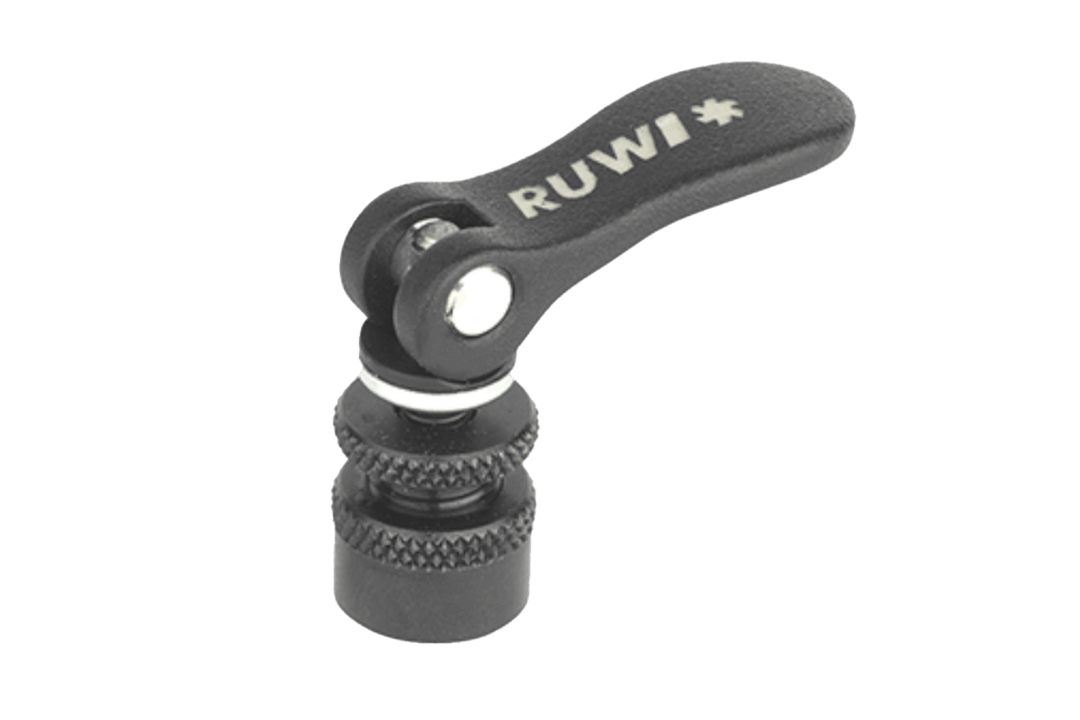

  • Ø15 mm per scanalatura 6: Design molto compatto (altezza totale ~34 mm), corsa di serraggio ~6 mm, forza di serraggio ~1,5 kN. Ideale per sistemi di piccole dimensioni (ad esempio profili 30×30), modellismo o lavori leggeri.

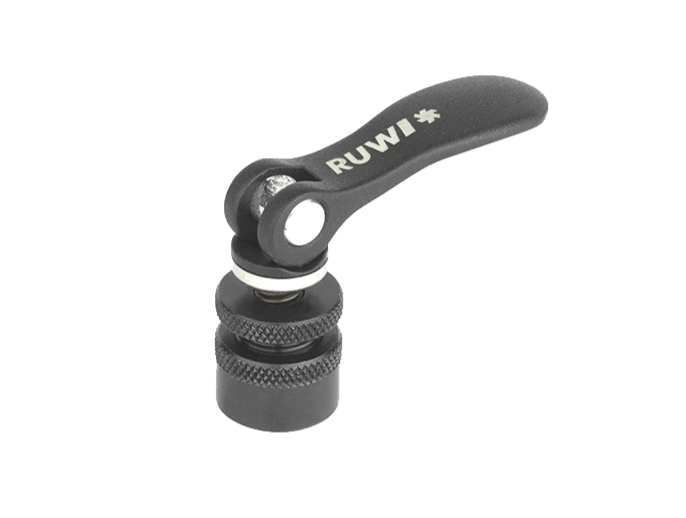

  • Ø20 mm per scanalatura 8/10: Il tuttofare. Altezza totale a seconda della versione ca. 44–47 mm, corsa di serraggio 8–11 mm, forza di serraggio ~2,5 kN. Adatto ai comuni sistemi 40×40 o 45×45.

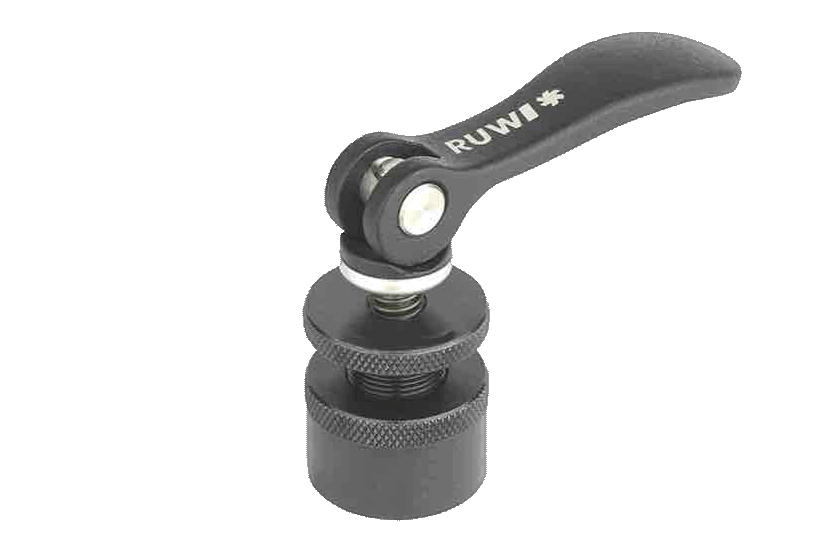

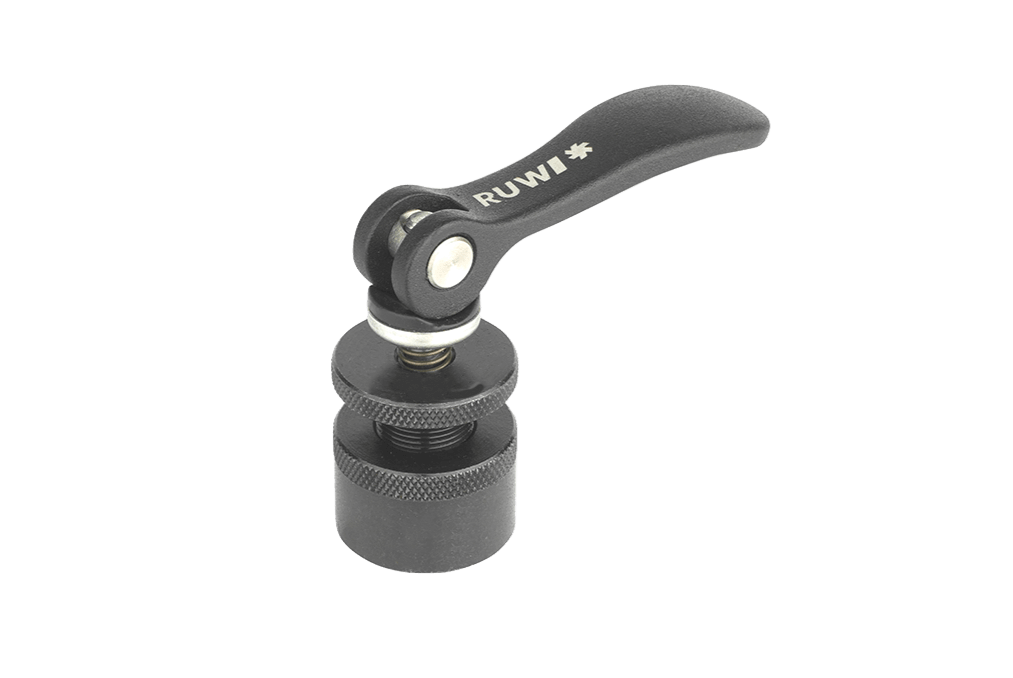

  • Ø30 mm per scanalatura 8/10: Corpo base più grande per forze di serraggio più elevate (fino a 4 kN) e maggiore altezza di serraggio (14–26 mm). Perfetto per pezzi più spessi o strutture di telai.

I tasselli scorrevoli sono tagliati in modo da adattarsi a quasi tutti i profili in alluminio di diversi produttori (Item, Bosch Rexroth ecc.) - l'importante è che la larghezza della scanalatura sia corretta. In caso di dubbi, saremo lieti di fornirvi una consulenza per trovare il modello giusto per la sezione del profilo e le dimensioni del pezzo.

Ergonomia e risparmio

Vantaggi ergonomici:

  • Funzionamento con una sola mano: basta girare la leva, l'altra mano tiene il pezzo da lavorare.
  • Nessuna chiave: non è più necessario cercare gli attrezzi, tutto funziona senza attrezzi.
  • Feedback aptico: si nota immediatamente se la pinza è perfettamente inserita.
  • Rapido riattrezzamento: ogni processo di serraggio richiede solo pochi secondi, riducendo l'affaticamento durante i frequenti riattrezzamenti.

Vantaggi economici:

  • Significativo risparmio di tempo: tempi di configurazione ridotti e regolazioni più rapide aumentano l'efficienza.
  • Riutilizzo versatile: una volta acquistati, è possibile utilizzare i tenditori in altri progetti, a seconda delle esigenze.
  • Lunga durata: "Made in Germany" con materiali robusti significa funzionamento affidabile per molti anni. I ricambi sono disponibili.

Sebbene i morsetti a sgancio rapido RUWI siano più costosi dei semplici dadi a T con viti ad alette, il risparmio di tempo per la messa a punto si ripaga rapidamente.

Accessori e prodotti RUWI compatibili

I nostri morsetti a sgancio rapido si armonizzano perfettamente con le altre soluzioni RUWI. Potete aumentare ulteriormente il valore d'uso della vostra tecnologia dei profili:

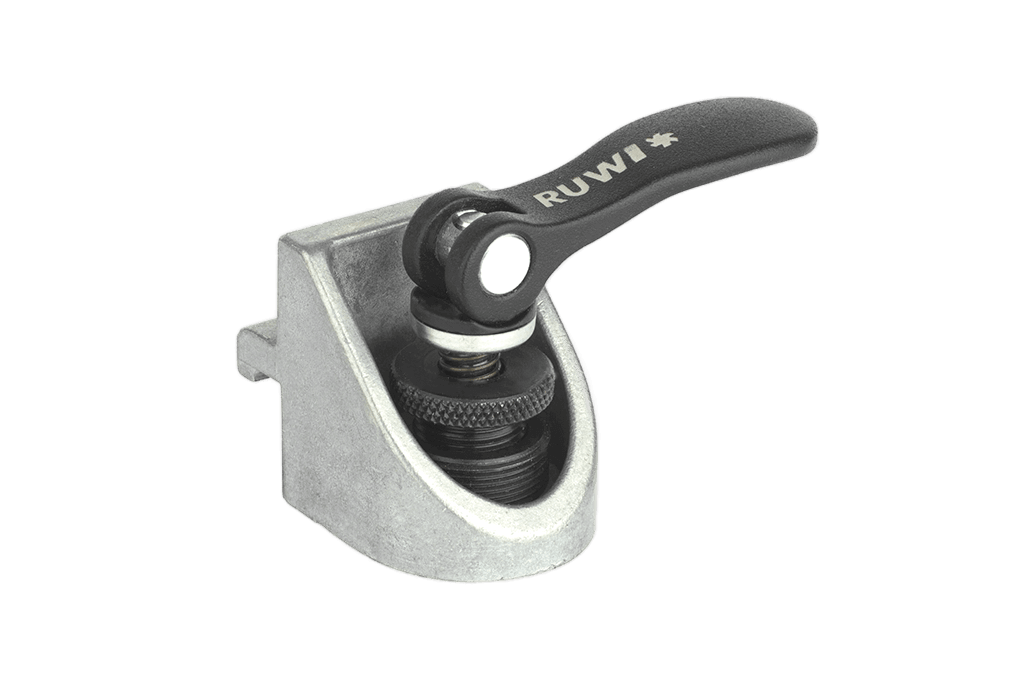

  • Staffe di fissaggio con sgancio rapido: staffe angolari in acciaio con morsetti preassemblati. Consentono di costruire telai o fermi ad angolo retto in pochissimo tempo.

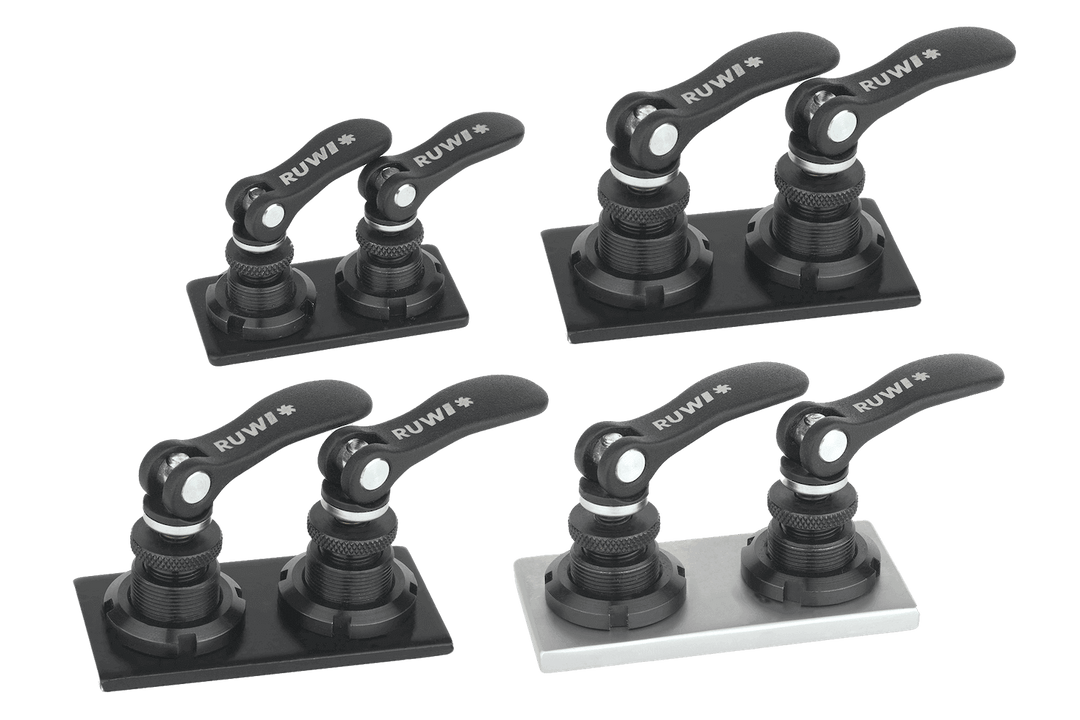

  • Piastre di adattamento con due maniglie di serraggio: Per accoppiare due profili su un'ampia superficie o per fissare un profilo a una piastra di montaggio senza collegamento a vite.
  • Tavoli di foratura e recinti di fresatura RUWI: Molti sistemi di tavoli RUWI sono dotati di scanalature per il profilo, in modo da poter fissare i pezzi direttamente con i nostri morsetti a sgancio rapido.

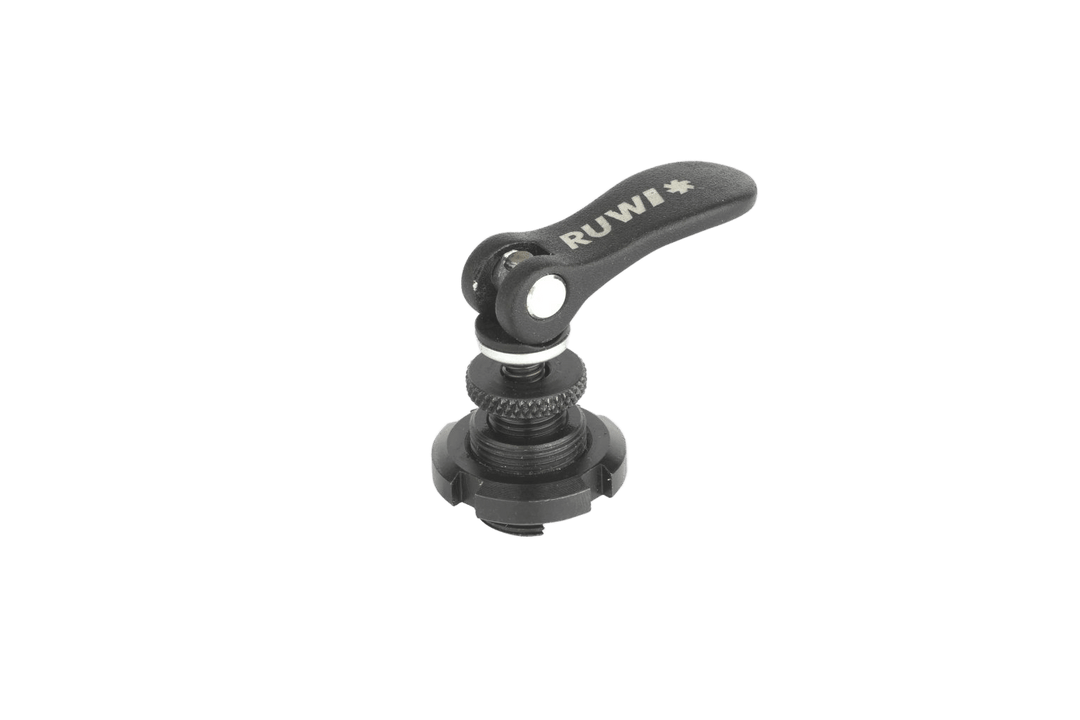

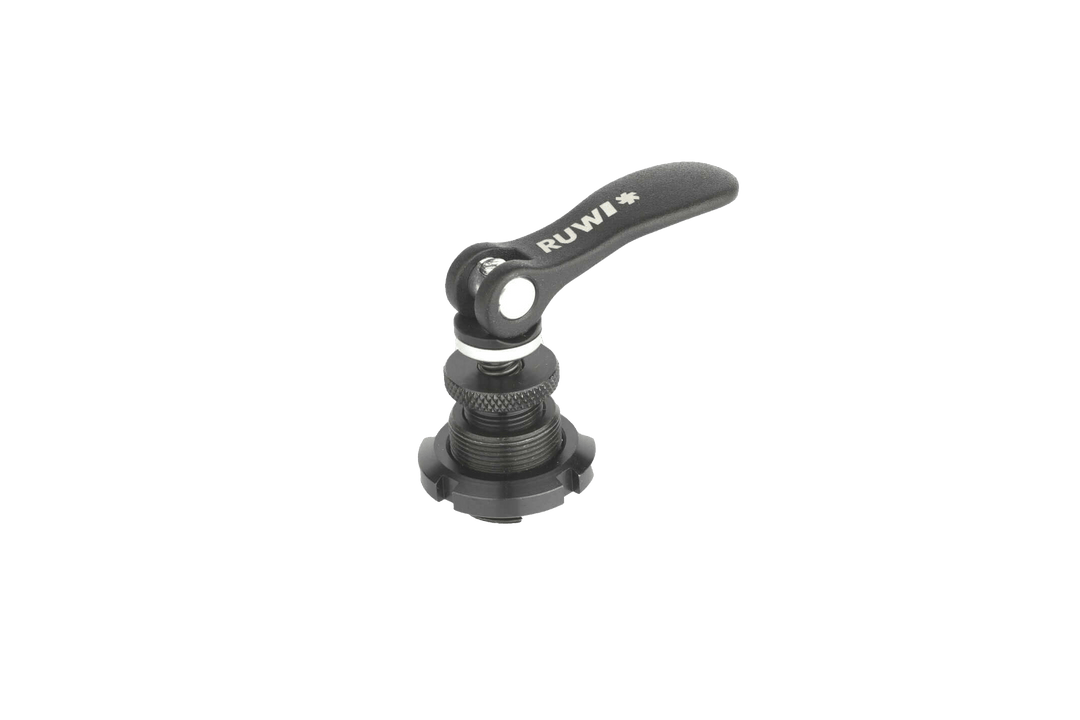

  • Tenditore con filettatura esterna: se non utilizzate un profilo ma dei fori filettati (ad esempio M20), possiamo offrirvi i bulloni corrispondenti per utilizzare lo stesso meccanismo a leva eccentrica.

Aree pratiche di applicazione

  • Lavorazione del legno e officina: Fissaggio rapido di pezzi su tavoli di foratura o fresatura (scanalature invece di fori), fermi flessibili, telai di incollaggio in falegnameria.
  • Metallo e ingegneria meccanica: costruzione di attrezzature, supporti per sensori, guide di arresto in telai profilati, riattrezzaggio rapido per assemblaggio o prototipi.
  • Costruzione di mobili e arredi interni: costruzioni temporanee di casse, dispositivi di pressatura o assemblaggio, semplice incollaggio nel telaio del profilo.
  • Costruzione e prototipazione di stand fieristici: montaggio e smontaggio rapido di strutture in profilato di alluminio, angoli posizionabili liberamente senza attrezzi.
  • CNC e automazione: dispositivi di bloccaggio su tavoli CNC, punti di serraggio flessibili in sistemi automatizzati o semi-automatici.

In tutti i casi in cui è necessario ricollocare un lotto in una scanalatura del profilo, i vantaggi sono particolarmente evidenti: nessuna chiave, nessuna rotazione noiosa - basta fare clic sulla leva e si parte.

Vantaggi rispetto ai metodi convenzionali

  • Tempi di allestimento ridotti: Allentamento e spostamento in pochi secondi invece di allentare/stringere le viti ad alette ruotandole.
  • Funzionamento senza attrezzi: non è necessario cercare chiavi a brugola, chiavi inglesi ecc.
  • Modularità: diversi produttori di profili, diverse larghezze di scanalatura - abbiamo una soluzione adatta a tutti.
  • Elevato livello di forza: fino a 4 kN, serraggio positivo tramite meccanismo eccentrico.
  • Maggiore sicurezza sul lavoro: il serraggio dei pezzi è facile e corretto.

Consigli e suggerimenti per l'acquisto

Per aiutarvi a scegliere il tenditore giusto, abbiamo raccolto alcune domande guida:

  • Quale larghezza della scanalatura del profilo? Scanalatura 6, 8 o 10 - scegliere il tenditore Ø15, Ø20 o Ø30 corrispondente.
  • Altezza di serraggio o spessore del pezzo: volete bloccare pezzi piatti o più alti? Forse avete bisogno di una versione "lunga" con una maggiore corsa di regolazione.
  • Forza richiesta: per applicazioni leggere, ~2,5 kN sono sufficienti; per carichi più pesanti, utilizzare i modelli più grandi (fino a 4 kN).

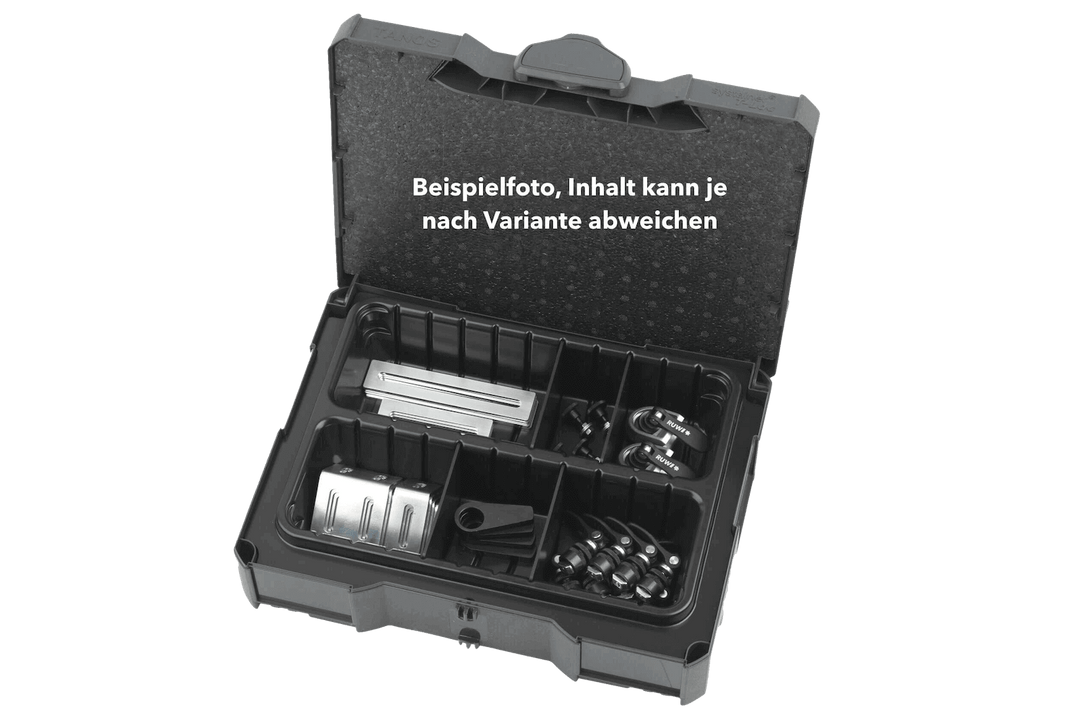

  • Avete bisogno di accessori? Staffe di serraggio, piastre di adattamento, morsetti con filettatura esterna: i nostri set vi facilitano il lavoro.

Per le operazioni industriali, la produzione in serie o le frequenti variazioni delle dimensioni dei pezzi, i morsetti di solito si ripagano molto rapidamente. Nel settore dell'hobbistica o dei prototipi, sono un aggiornamento conveniente che accelera enormemente il flusso di lavoro. Saremo lieti di aiutarvi se non siete sicuri della dimensione e del design più adatti a voi.

Conclusione

I morsetti a sgancio rapido RUWI sono una vera e propria svolta per quanto riguarda il fissaggio nelle scanalature dei profili in alluminio. È possibile ottenere forze di serraggio elevate con uno sforzo minimo, senza attrezzi e con un enorme risparmio di tempo. Ciò aumenta in egual misura l'efficienza, la sicurezza e la flessibilità, indipendentemente dal fatto che si lavori nel commercio, nell'assemblaggio, nell'allestimento di fiere o nella costruzione di attrezzature industriali.

Grazie alla qualità "Made in Germany", a un'ampia gamma di accessori e a molti anni di fornitura di ricambi, siete sempre al sicuro. I nostri sganci rapidi si adattano a molti sistemi di produttori di profili e possono essere utilizzati in modo affidabile per anni. Non vediamo l'ora che li proviate: non vorrete più farne a meno!
